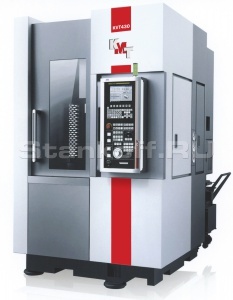

Вертикальный токарный станок с ЧПУ KVT430
+7 (995) 888-07-13
Детальное описание
Станина токарного станка изготовлена из плотного чугуна, который гасит любые вибрации и обеспечивает прочность. Из-за особого расположения станины вертикальный центр по-другому называют карусельным. Обработка осуществляется при силовом вращении одного или нескольких резцов из твердого металла. Нижняя поверхность заготовки недоступна для режущего инструмента, поэтому происходит обработка только верхних и боковых плоскостей. Такое решение позволяет обрабатывать массивные и изготавливать детали большого диаметра.
Благодаря вертикальному позиционированию заготовок, исключается ряд недочетов: дополнительная вибрация, уменьшается механическая нагрузка и устраняется перекос материала под давлением собственной массы. В итоге повышается качество операций и сокращается риск брака, ресурс оборудования становится больше.
Стандартная комплектация:
- Система ЧПУ Fanuc 0i-TF;
- ШВП Тайваньского производства;
- Горизонтальная револьверная головка на 8-мь позиций, производства Тайвань;
- Гидравлический 3-х кулачковый патрон, производства Тайвань;
- Транспортер для удаления стружки;
- Гидростанция;
- Инструмент для обслуживания станка;
- Документация на русском языке.
Дополнительная комплектация:
- Система ЧПУ Fanuc 0i-TF α – мотор;
- Гидравлический патрон увеличенного диаметра;
- Револьверная головка с приводным инструментом.
| Параметры проверки | Заводской стандарт |
| Точность обработки | IT 6 - IT 7 |
| Округлость обрабатываемой заготовки, мм | 0,005 / Ø 120 |
| Цилиндричность обрабатываемой заготовки, мм | 0,010 / Ø 120 х 150 |
| Ровность обрабатываемой заготовки, мм | 0,015 / Ø 300 |
| Неровность поверхности обрабатываемой заготовки, мкм | Ra 1,6 |
| Точность позиционирования, мм | Ось X 0,016 |
| Ось Z 0,018 | |
| Точность повторяемости, мм | Ось X 0,005 |
| Ось Z 0,006 |
Конструктивные особенности:
Станина
В качестве материала для станины использовался чугун высокой плотности, чтобы обеспечить высокую прочность и идеальное поглощение вибрации.
Шпиндель
Шпиндель приводится в движение напрямую главным двигатель через ременный шкив, чтобы уменьшить потерю мощности в механической трансмиссии и обеспечить быстрый и стабильный запуск шпинделя. Шпиндель обладает оптимальной точностью, низким подъемом температуры, маленькой тепловой деформацией, высокой точностью и особенностью поддержания относительной стабильности оси шпинделя при продолжительном использовании.Специальный энкодер шпинделя, используемый вместо синхронной ременной передачи значительно снижает возможность поломки.
Двигатель шпинделя у станков данной модели передает движение посредством импортных узких клиновидных ремней, чтобы обеспечить высокую эффективность, низкий уровень шума и низкую вибрацию всей трансмиссионной системы, чтобы соответствовать требованиям обработки в условиях низкой скорости и высокого крутящего момента, высокой скорости и высокой мощности.
Система подач
Ось X и ось Z приводятся в движение серво двигателями, которые напрямую соединены с шариковыми винтами с помощью эластичных муфт. Шариковые винты используют способ установки, при котором фиксируются оба края.На двух осях установлены импортные роликовые направляющие с высокой точностью и большой нагрузочной способностью. Шарики разделены опорными рамами, чтобы уменьшить фрикционное сопротивление, увеличение температуры и термическую деформацию во время быстрого перемещения, что в значительной степени улучшает точность обработки, скорость и эффективность производства.
Револьверная головка
Существует множество конфигураций револьверных головок, пользователи могут свободно выбрать подходящую головку в соответствии с их нуждами и характером использования. Стандартная конфигурация: Горизонтальная 8-позиционная револьверная головка с серво приводом. Револьверная головка имеет высокую жесткость, надежную блокировку, быструю индексацию, высокую повторяемость позиционирования.Система ЧПУ
В стандартной конфигурации станок оборудован системой ЧПУ FANUC 0i-Mate TD, которая обладает высокой эффективностью, высокой скоростью работы и высокой точностью обработки. Она удобна в эксплуатации, имеет множество функций и высокую надежность.Две системы серво осей являются высокоточными цифровыми серво системами с высокоскоростным микропроцессором и функцией программного серво управления для обеспечения высокой скорости и высокой точности серво управления.
| Максимальный диаметр обработки над станиной, мм | 430 |
| Максимальная длина обработки, мм | 350 |
| Максимальный диаметр точения, мм | 280 |
| Торец шпинделя | А2-6 |
| Диапазон скорости вращения шпинделя, об/мин | 50-4000 |
| Мощность шпинделя, кВт | 11/15 |
| Максимальный крутящий момент, Нм | 272 (β) 400 (α) |
| Диаметр патрона, дюйм | 8 |
| Скорость быстрых перемещений по оси X, м/мин | 30 |
| Скорость быстрых перемещений по оси Z, м/мин | 30 |
| Ход по оси X, мм | 200 |
| Ход по оси Z, мм | 400 |
| Револьверная головка | 8-горизонтальная |
| Сечение инструмента, мм | 25х25/Ø40 |
| Точность позиционирования по оси Х, мм | 0,008 |
| Точность позиционирования по оси Z, мм | 0,008 |
| Повторяемость по оси Х, мм | 0,004 |
| Повторяемость по оси Z, мм | 0,005 |
| Максимальная нагрузка, кг | 200 |
| Масса станка, кг | 3800 |
| Габаритные размеры, мм | 2000х1370х2275 |
