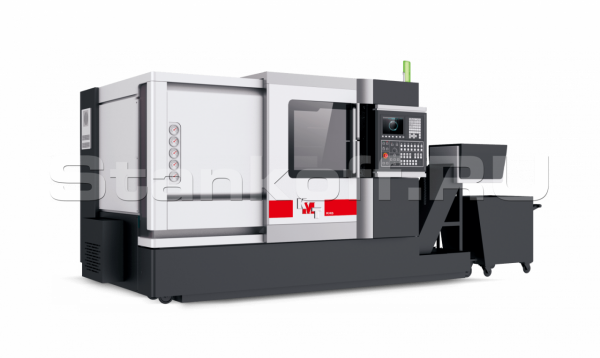

Токарный станок с наклонной станиной KTB52
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
Токарные станки серии KTB с направляющими скольжения обладают большой жесткостью, применяются при тяжелых режимах обработки с большими припусками и для труднообрабатываемых материалов. Увеличенное количество позиций в револьверной головке позволяет производить обработку с большим количеством технологических операций различным режущим инструментом, который меняется автоматически. Опционально, токарные станки KTB оснащаются револьверными головками с приводным инструментом и шпинделем с осью С для сверления радиальных отверстий и возможности фрезерования.
Преимущества
- Высокие показатели по точности, повторяемости и производительности;
- Массивная цельнолитая наклонная станина обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Также наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок;
- Направляющие скольжения обладают большой жесткостью, применяются при тяжелых режимах обработки с большими припусками и для труднообрабатываемых материалов. Комплектующие мировых лидеров: подшипники NSK (Япония), гидравлика и патроны AutoStrong (Тайвань), направляющие HIWIN или THK;
- Промышленная система ЧПУ Fanuc (Япония) самая распространённая в России, более проста в использовании, легко найти операторов.
Конструктивные особенности:
Станина
Цельнолитая наклонная станина отлита из чугуна. Угол наклона станины 45°. Такая конструкция станины обеспечивает лучшую устойчивость, повышенную жесткость, гашение вибраций и точность при обработке. Также наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.
Система ЧПУ Fanuc (Япония)
Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах.
Револьверная головка
В стандартной комплектации на станке установлена 12-ти позиционная револьверная головка. Поворот револьверной головки осуществляется в обе стороны для более быстрой смены инструмента. Время смены инструмента 0,3 с. Опционально устанавливается 12-ти позиционная револьверная инструментальная головка типа VDI с приводным инструментом фирмы SAUTER, DUPLOMATIC или BARUFFALDI.
Гидравлический патрон
Гидравлический патрон AutoStrong (Тайвань), применяется для зажатия заготовки в процессе обработки.
Направляющие скольжения
Применяются при тяжелых режимах обработки с большими припусками и для труднообрабатываемых материалов (чугун, закаленная сталь, титан и др.).
Подшипники шпинделя
Высокоточный триплекс радиально-упорных шарикоподшипников NSK (3 в одном комплекте) используется в качестве переднего подшипника шпинделя, который должен нести радиальное и осевое усилие. Высокоточный дуплекс радиальных шарикоподшипников NSK (2 в одном комплекте) используется для заднего подшипника шпинделя в качестве вспомогательного подшипника. Благодаря правильной предварительной нагрузке на обоих подшипниках, шпиндель обладает высокой жесткостью и точностью.
ШВП
На станке установлены высокоточные ШВП с предварительным натягом, отвечающие классу точности С3. К каждой гайке ШВП подведена трубка импульсной смазки.
Усиленная конструкция шпинделя
Усиленный жесткий шпиндель установлен на двойных роликовых и радиально-упорных подшипниках увеличенного диаметра фирмы NSK (Япония), что обеспечивает повышенную осевую и радиальную жесткость.
Маховик
Привод по оси Х
Привода FANUC
Теплообменник Электрошкафа
Транспортёр удаления стружки
Шпиндельный узел
Стандартная комплектация:
- Система ЧПУ FANUC;
- Гидравлическая револьверная головка на 12 позиций;
- Гидравлическая пиноль задней бабки;
- Бесступенчатое регулирование скорости вращения шпинделя;
- Гидравлический 3-х кулачковый патрон;
- Педаль зажима/разжима патрона;
- Транспортер для удаления стружки;
- Кабинетная защита зоны резания;
- Освещение рабочей зоны;
- Система подачи СОЖ;
- Теплообменник электрошкафа;
- Автоматическая система смазки;
- Инструмент для обслуживания станка;
- Документация на русском языке.
| Макс. устанавливаемый диаметр над станиной, мм | 500 |
| Макс. диаметр точения над револьверной головкой, мм | 310 |
| Макс. диаметр обработки , мм | 520 |
| Макс. длина обработки, мм | 1000/1500 |
| Макс. диаметр прутка, мм | 74 |
| Тип направляющих | Скольжения |
| Угол наклона станины, град | 45 |
| По оси X, мм | 310 |
| По оси Z, мм | 1100, 1600 |
| Быстрые перемещения по осям X / Z, м/мин | 12/12 |
| Скорость подачи, мм/мин | 0-9000 |
| Торец шпинделя | A2-8 |
| Частота вращения шпинделя, об/мин | 35-3500 |
| Диаметр отверстия шпинделя, мм | 87 |
| Размер патрона, дюйм | 10 |
| Мощность главного привода, кВт | 18,5/22 |
| Количество инструмента, шт | 12 |
| Время смены инструмента, c | 0,4 |
| Точность позиционирования, мм | ±0,004 |
| Повторяемость, мм | ±0,002 |
| Диаметр пиноли задней бабки, мм | 100 |
| Конус пиноли задней бабки | Морзе 5 |
| Ход пиноли задней бабки, мм | 139 |
| Длина, мм | 5100 |
| Ширина, мм | 1870 |
| Высота, мм | 2020 |
