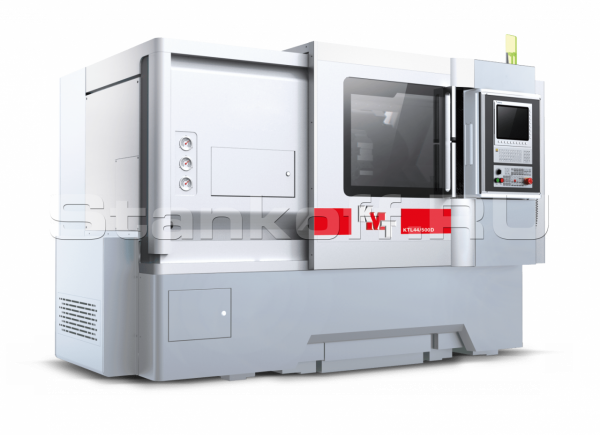

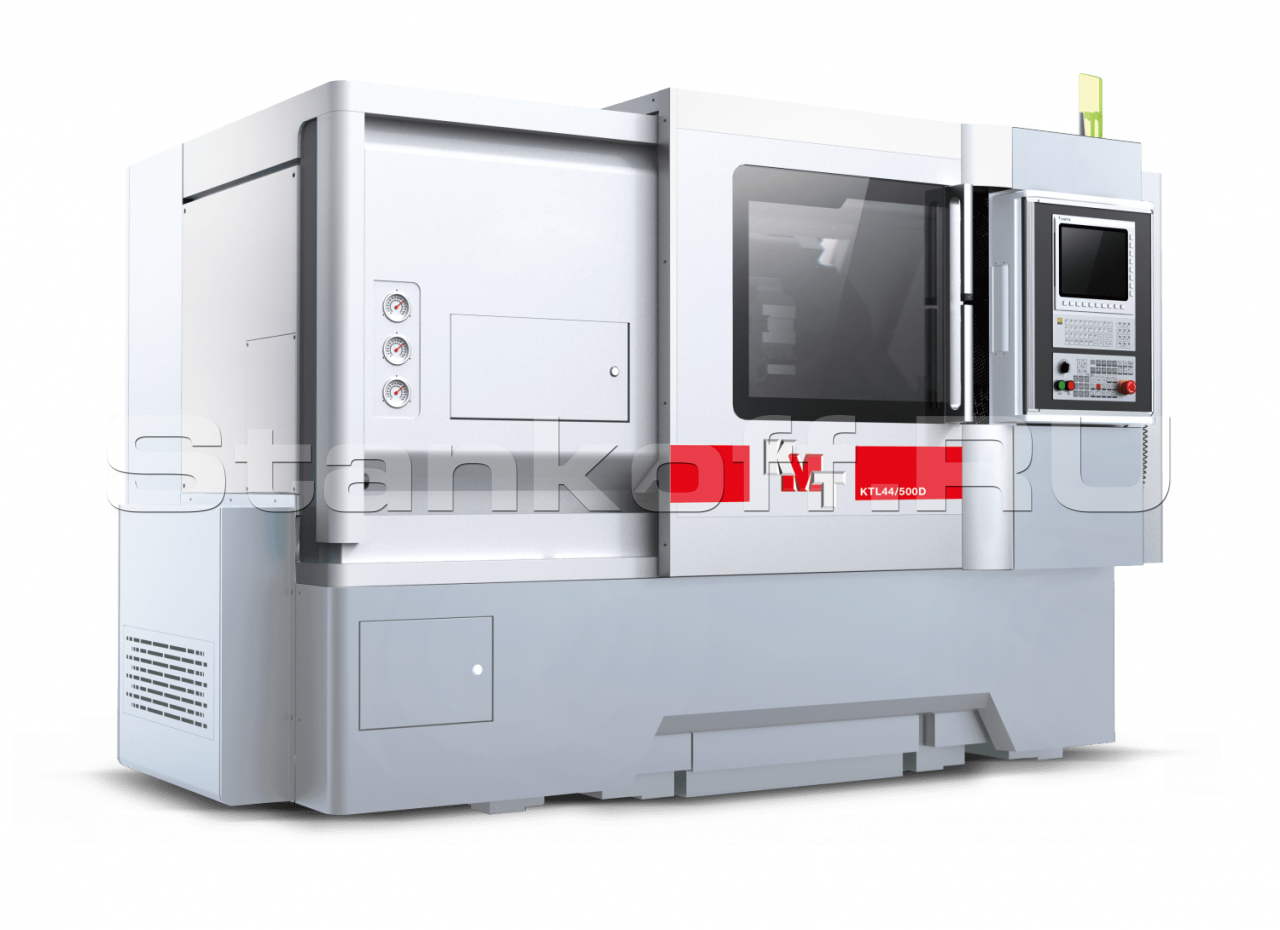

Токарный станок с наклонной станиной KTL44D
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
Токарные станки с наклонной станиной серии KTL применяются для обработки наружных и внутренних поверхностей деталей типа тел вращения. Основные операции: точение, отрезка и торцевание, сверление, нарезание резьбы, растачивание отверстий. Благодаря использованию линейных направляющих увеличивается точность обработки деталей и скорость перемещения основных узлов станка.
Стандартная комплектация:
- Система ЧПУ FANUC (Япония);
- Гидравлическая револьверная головка на 8 позиций;
- Гидравлическая пиноль задней бабки;
- Бесступенчатое регулирование скорости вращения шпинделя;
- Гидравлический 3-х кулачковый патрон;
- Педаль зажима/разжима патрона;
- Транспортер для удаления стружки;
- Кабинетная защита зоны резания;
- Освещение рабочей зоны;
- Система подачи СОЖ;
- Теплообменник электрошкафа;
- Автоматическая система смазки;
- Инструмент для обслуживания станка;
- Документация на русском языке.
Конструктивные особенности:
Цельнолитая станина
Наклонная станина отлита из чугуна. Угол наклона станины 45° и 60°. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.
Линейные направляющие
Обеспечивают высокоскоростное перемещение и более высокую точность позиционирования.
Револьверная головка
Гидравлическая револьверная головка на 8 позиций, время смены инструмента 0,3 сек.
Гидравлический 3-х кулачковый патрон
Гидравлический патрон AutoStrong (Тайвань), применяется для зажатия заготовки в процессе обработки.
Подшипники шпинделя
Высокоточный триплекс радиально-упорных шарикоподшипников NSK (3 в одном комплекте) используется в качестве переднего подшипника шпинделя, который должен нести радиальное и осевое усилие. Высокоточный дуплекс радиальных шарикоподшипников NSK (2 в одном комплекте) используется для заднего подшипника шпинделя в качестве вспомогательного подшипника. Благодаря правильной предварительной нагрузке на обоих подшипниках, шпиндель обладает высокой жесткостью и точностью.
ШВП
На станке установлены высокоточные ШВП с предварительным натягом, отвечающие классу точности С3. К каждой гайке ШВП подведена трубка импульсной смазки.
Система ЧПУ Fanuc (Япония)
Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах.| Максимальный диаметр обработки над станиной, мм | 380 |
| Максимальный устанавливаемый диаметр над суппортом, мм | 440 |
| Точность позиционирования, мм | ± 4 |
| Количество инструмента, шт. | 12 |
| Максимальная длина обработки, мм | 600/1000 |
| Диаметр отверстия в шпинделе, мм | 76 |
| Максимальный диаметр обрабатываемого прутка (/ - опция), мм | 65 |
| Диаметр пиноли задней бабки, мм | 85 |
| Конус пиноли задней бабки | Морзе 5 |
| Ход пиноли задней бабки, мм | 139 |
| Перемещение по оси Х, мм | 265 |
| Перемещение по оси Z, мм | 640/1040 |
| Обороты шпинделя | 45 - 4500 |
| Мощность главного привода, кВт | 15/18,5 |
| Длина, мм | 3950 |
| Ширина, мм | 1920 |
| Высота, мм | 1850 |
| Вес, кг | 4000 |
