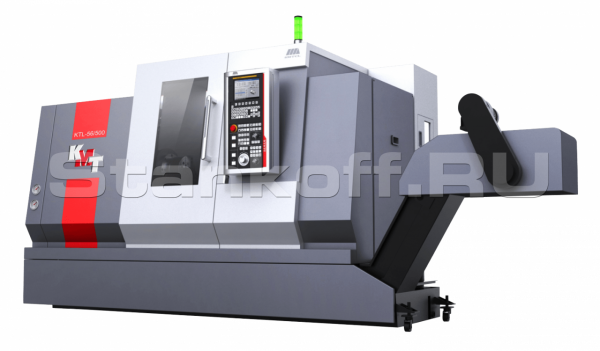

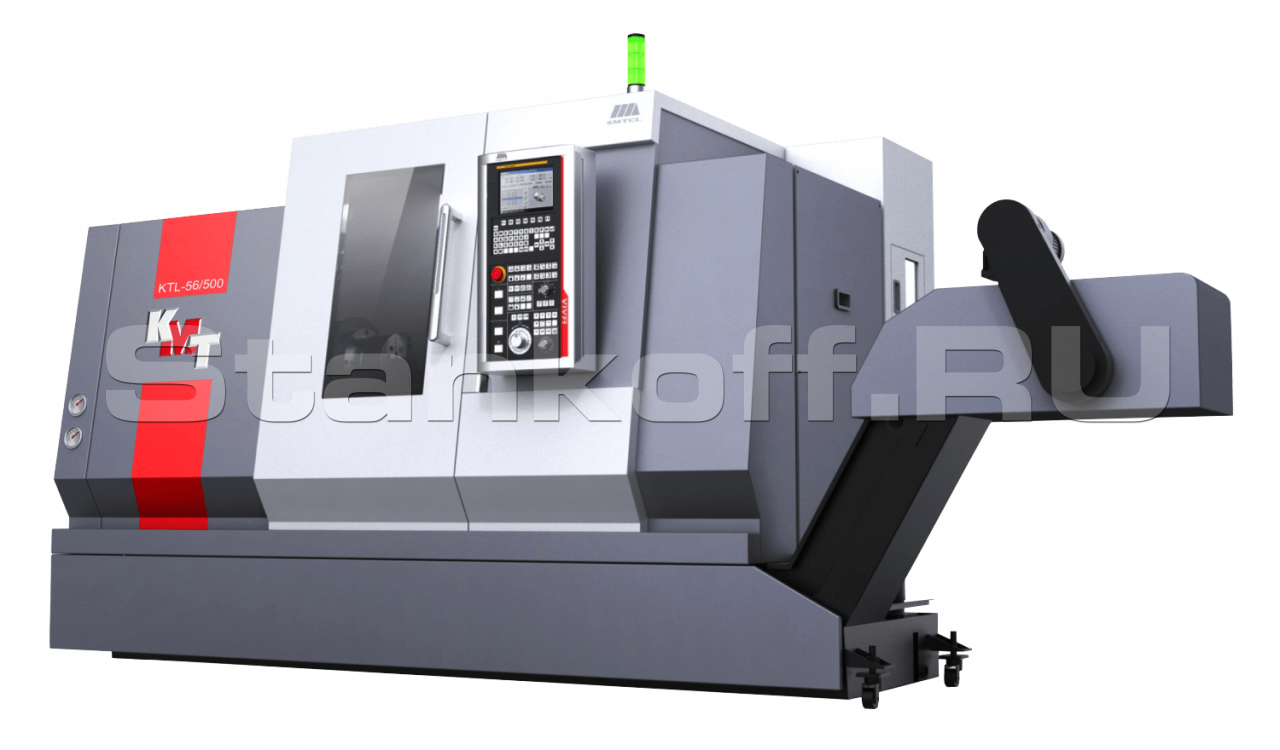

Токарный станок с наклонной станиной KTL-S 56 C (угол наклона станины 45°)
+7 (995) 888-07-13
Детальное описание
Токарные станки с ЧПУ серии КТL-S предназначены для высокоскоростной токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование.
Горизонтальные токарные станки с ЧПУ серии KTL-S разработаны и произведены с использованием немецких технологий. Конструкция станка спроектирована с учетом обеспечения высокой жесткости, точности и стабильности. Станок отвечает современным требованиям по энергоэффективности и природосберегающим свойствам.
Cтандартная комплектация:
- Система ЧПУ FANUC (Япония);
- Гидравлическая задняя бабка;
- Бесступенчатое регулирование скорости вращения шпинделя;
- Гидравлический 3-х кулачковый патрон;
- Педаль зажима/разжима патрона;
- Замок двери безопасности;
- Транспортер для удаления стружки ленточного типа с тележкой;
- Кабинетная защита зоны резания;
- Освещение рабочей зоны;
- Система подачи СОЖ;
- Теплообменник электрошкафа;
- Автоматическая система смазки;
- Инструмент для обслуживания станка;
- Документация на русском языке.
Дополнительная комплектация:
- Система ЧПУ Fanuc MGi с цветным монитором 10,4”;
- Система ЧПУ Siemens;
- Цанговый патрон;
- Стабилизатор напряжения;
- Система измерения инструмента Renishaw;
- Автоподатчик прутка;
- Оптические линейки Heidenhain по осям;
- Уловитель деталей;
- Гидравлический люнет;
- Редуктор Barufaldi;
- Уловитель масленого тумана;
- Режущий инструмент;
- Анкерные болты или виброопоры.
Конструктивные особенности:
Линейные направляющие
Обеспечивают высокоскоростное перемещение и более высокую точность позиционирования. Линейные роликовые направляющие обеспечивают малое фрикционное сопротивление, высокую жесткость и высокую стойкость к вибрации и деформации.
Система ЧПУ Fanuc (Япония)
Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах. Для удобства оператора стойка снабжена маховиком ручного управления.
Цельнолитая наклонная станина высокой жесткости
На данной серии станков используется цельная станина с углом наклона 45°, изготовленная из HT300 с внутренними ребрами жесткости.Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.
Револьверная головка
На станки устанавливаются гидравлические или серво приводные револьверные головки в соответствии с требованиями пользователя.В стандартной конфигурации станок оснащен гидравлической револьверной головкой GSA Тайваньского производства, обладающей повышенной жесткостью, надежным захватом, высокой скоростью индексации и высокой повторяемостью позиционирования.
Задняя бабка
В стандартной конфигурации станок оснащен гидравлической задней бабкой. Перемещение задней бабкой управляется гидравлической системой.
Гидравлический 3-х кулачковый патрон
Гидравлический патрон AutoStrong (Тайвань), применяется для зажатия заготовки в процессе обработки. Возможна установка патрона с различным размером по требованию пользователя.Проверка на точность
| Параметры проверки | Заводской стандарт |
| Точность обработки | IT 6 |
| Округлость обрабатыв. заготовки, мм | 0,0025 / Ø75 |
| Постоянство диаметра обрабатыв. заготовки, мм | 0,010 / 150 |
| Ровность обрабатываемой заготовки, мм | 0,010 / Ø200 |
| Шероховатость поверхности обрабатыв. заготовки, мкм | Ra 1,25 |
| Точность позиционирования, мм | Ось X 0,01 |
| Ось Z 0,01 | |
| Точность повторяемости, мм | Ось X 0,004 |
| Ось Z 0,005 |
| Максимальный диаметр обработки над станиной, мм | 280 |
| Максимальный устанавливаемый диаметр над суппортом, мм | 560 |
| Точность позиционирования, мм | ± 0,003 |
| Количество инструмента, шт. | 8 |
| Максимальная длина обработки, мм | 340 / 490 / 990 |
| Диаметр отверстия в шпинделе, мм | 80 |
| Максимальный диаметр обрабатываемого прутка (/ - опция), мм | 66 |
| Конус шпинделя (Морзе №) | А2-8 |
| Перемещение по оси Х, мм | 200 |
| Перемещение по оси Z, мм | 410 / 560 / 1060 |
| Обороты шпинделя | 30 - 4000 |
| Мощность главного привода, кВт | 15/18,5 |
| Длина, мм | 2500 / 2750 / 3250 |
| Ширина, мм | 1860 |
| Высота, мм | 1850 |
| Вес, кг | 3700 / 4200 / 5000 |
