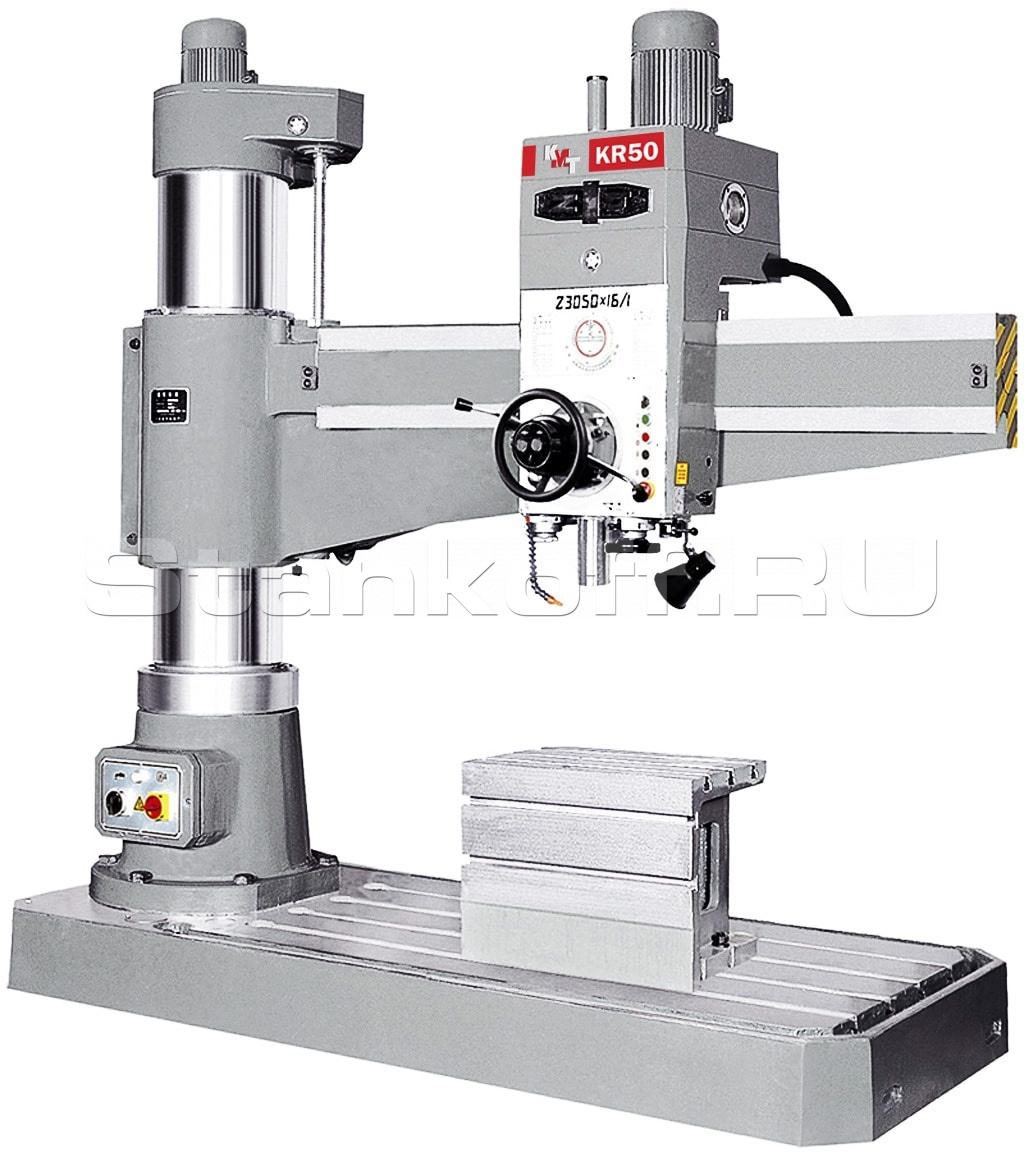

Радиально сверлильный станок KR50
+7 (995) 888-07-13
Детальное описание
Радиально-сверлильные станки предназначены для сверления, развертывания и нарезания резьбы метчиком. Использование специального инструмента и приспособлений позволяет растачивать отверстия, канавки, вырезать отверстия большого диаметра в дисках из листового материала, притирать точные отверстия цилиндров и клапанов. Основное назначение станков данного типа — обработка отверстий в деталях в условиях единичного и мелкосерийного производства. Радиально-сверлильные станки серии Z имеют широкий спектр применения, они удобны в обслуживании, отличается высокой производительностью и точностью.
Область применения:
Данный тип оборудования находит применение в ремонтных мастерских, а также в машиностроительных и сборочных цехах.
Отличительные особенности:
- Шпиндель станка легко можно перемещать как в радиальном направлении, так и поворачивать вокруг оси до 180 градусов;
- На станке установлена предохранительная шариковая муфта для ограничения момента силы резания;
- Скорость резания и скорость подач могут быть выбраны без остановки станка с помощью специального механизма;
- Горизонтальный механизм подачи (типа винт-гайка) закреплен 3-х ступенчатым подшипником, поэтому он легко и свободно перемещаются с малыми усилиями;
- Гидравлика -является очень надежной, она гарантирует плавное и точное перемещение шпиндельной головы, манипулятора и колонны;
- Обработка деталей является высокоэффективной и экономичной благодаря 16-ти различным скоростям;
- Термообработка на качественном современном оборудовании обеспечивает долговечность деталей;
- Надежная гидравлика гарантирует плавные и точные перемещения.
Конструктивные особенности:
Коробка подач
На станке реализованы следующие функции: Реверс — позволяет выводит метчик после нарезания резьбы. Ограничение глубины сверления — по достижению нужной глубины пиноль шпинделя поднимается вверх; Скорость резания и скорость подач могут быть выбраны без остановки станка; Обработка деталей является высокоэффективной и экономичной благодаря 16-ти различным скоростям; - Горизонтальный механизм подачи (типа винт-гайка) закреплен 3-х ступенчатым подшипником, поэтому он легко и свободно перемещаются с малыми усилиями; Шпиндель станка легко можно перемещать как в радиальном направлении, так и поворачивать вокруг оси до 180 градусов; На станке установлена предохранительная шариковая муфта для ограничения момента силы резания;
Коробчатый стол
Предназначен для закрепления заготовок.
Направляющие
Сверлильный суппорт перемещается по отшлифованным направляющим.
Электрошкаф
Все электрические компоненты электрошкафа соответствуют СЕ-стандарту, используются только известных мировых марок: SIEMENS, ABB.
Гидравлика
Надежная гидравлика гарантирует плавное и точное перемещение шпиндельной головы, манипулятора и колонны.
Конструкция станка
Фундаментная плита, служащая одновременно основанием станка и базой для размещения обрабатываемой заготовки (для обеспечения фиксации последней на верхней поверхности такой плиты имеется несколько Т-образных пазов); Колонна, которая обеспечивает поворот траверсы и ее перемещение по вертикальной оси (для легкого, плавного и точного вращения в основании колонны смонтирован подшипниковый узел);Траверса, смонтированная на колонне.Схема обработки:
а – сверление; б – рассверливание; в – зенкерование; г – развёртывание;
д – цилиндрический зенкер (зенковка); е – конический зенкер (зенковка);
ж – цековка; з – пластинчатый резец; и – центровочное сверло; к – метчик;
л – комбинированный инструмент; м
Получаемые изображения:
| Технические характеристики радиально сверлильного станка KR50 | |
| Угол поворота руки ° | ± 180 |
| Максимальный диаметр сверления мм | 50 |
| Горизонтальное перемещение шпиндельной бабки, мм | 1250 |
| Расстояние между осью шпинделя и колонной, мм | 350 - 1600 |
| Перемещение шпинделя, мм | 315 |
| Расстояние от торца шпинделя до поверхности основания, мм | 350 - 1220 |
| Конус шпинделя (Морзе №) | 5 |
| Размеры рабочего стола, мм | 630x500x500 |
| Длина, мм | 2500 |
| Ширина, мм | 1100 |
| Высота, мм | 2900 |
| Вес, кг | 3500 |
| Мощность двигателя шпинделя, кВт | 4 |
| Диапазон подач шпинделя, об/мин | 0,04 - 3,2 |
| Максимальный момент на шпинделе, Нм | 500 |
| Количество скоростей шпинделя | 16 |
| Диапазон скоростей шпинделя, об/мин | 25 - 2000 |
| Количество подач шпинделя | 16 |
