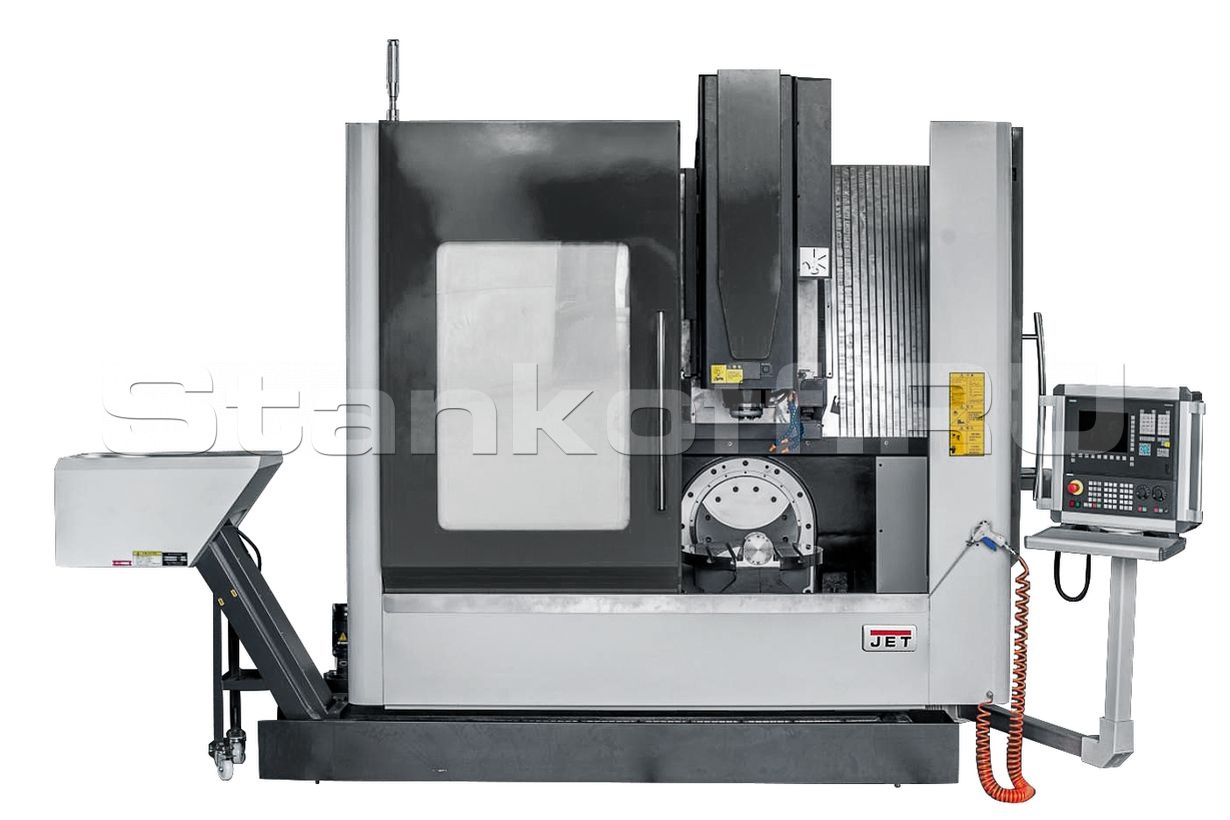

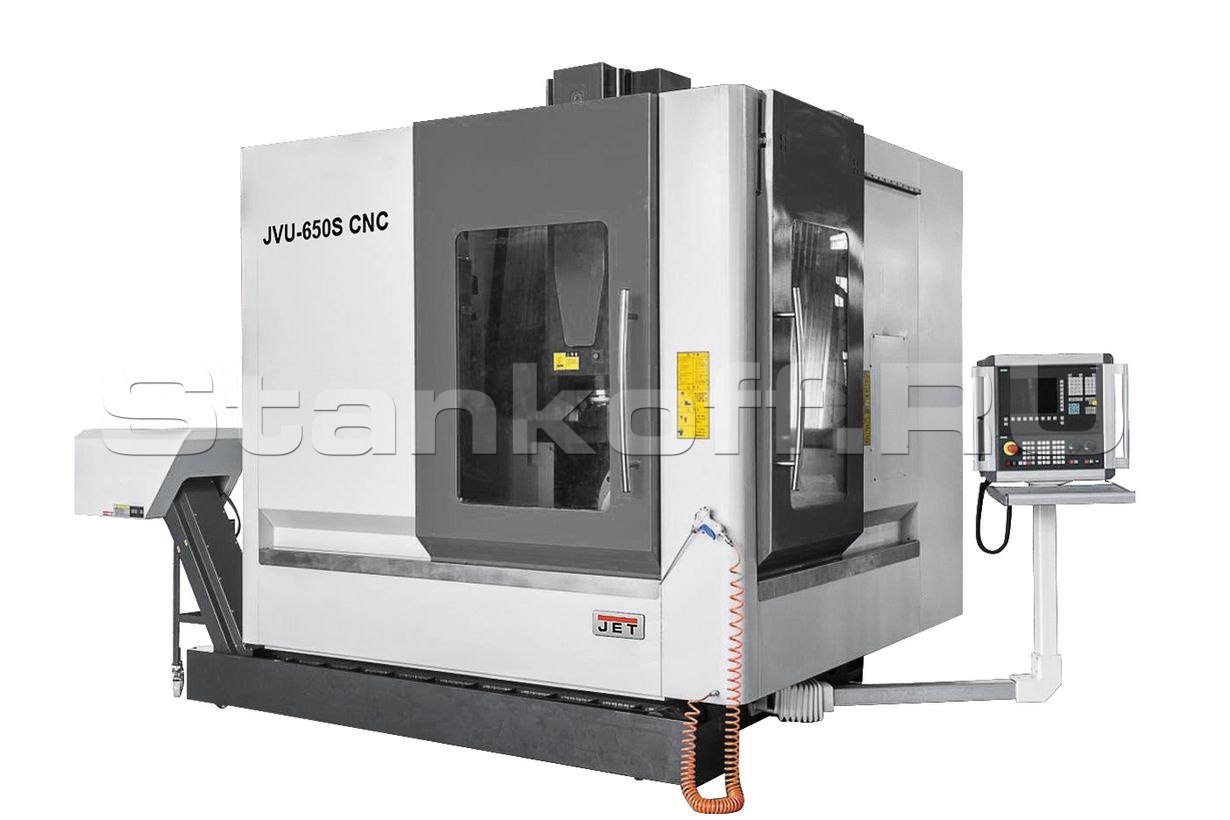

5-ти координатный обрабатывающий центр JVU-650 CNC

Контакты

Максим

+7 (995) 888-07-02

Реклама Рекомендуем предложения

Вертикальный фрезерный обрабатывающий центр с ЧПУ VMC 650 CNC Подробное описание и цена >>>

Вертикальный фрезерный обрабатывающий центр с ЧПУ VMC 540 CNC Подробное описание и цена >>>

Вертикальный фрезерный обрабатывающий центр с ЧПУ VMC 855 CNC Подробное описание и цена >>>

Детальное описание

Стандартная комплектация:

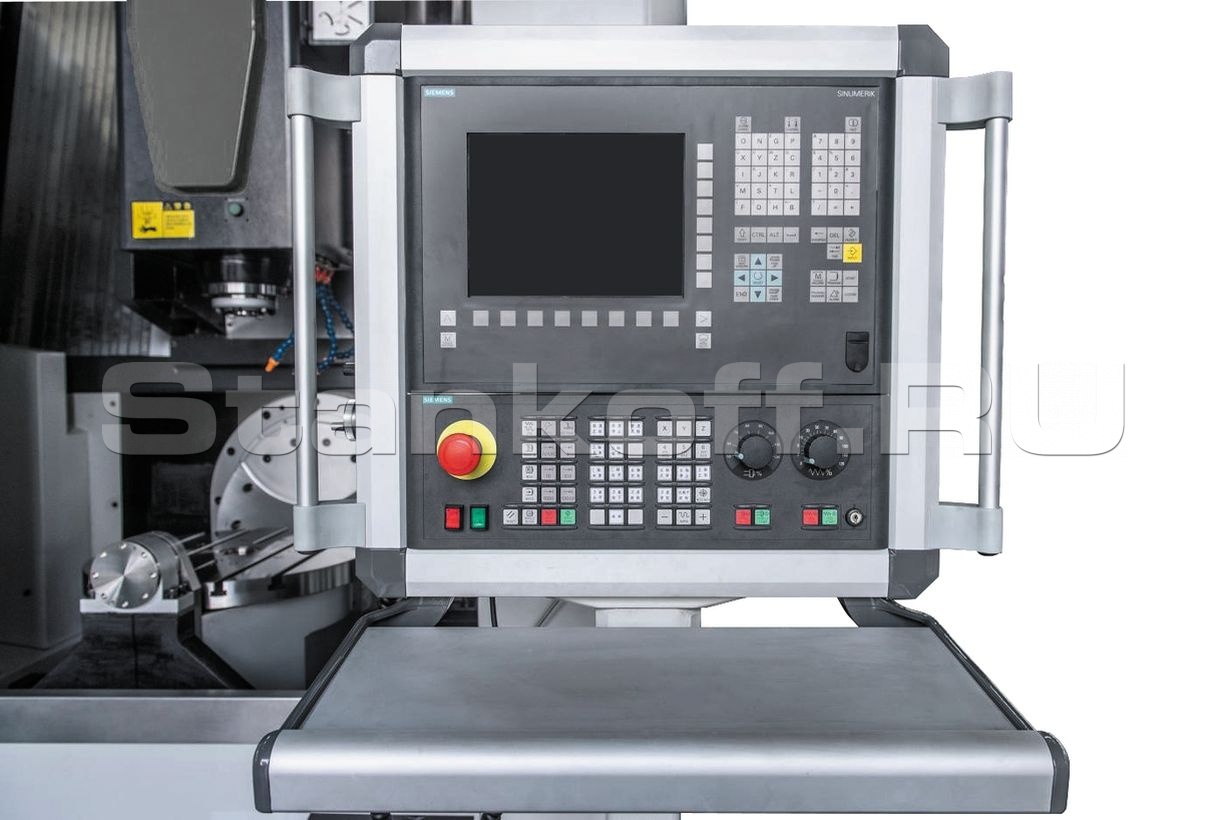

Система ЧПУ Siemens 840D SL
Мощность мотора шпинделя 15 кВт
Обороты шпинделя 12000 об/мин
Конус шпинделя до BT40
Инструментальный магазин 24 инструмента
Автоматический стружечный конвейер
Тележка для стружки
Кондиционер электрошкафа
Магнитный мультирежимный маховик ручного управления перемещениями
Система подачи СОЖ
Пистолет для ручной подачи сжатого воздуха
Система централизованной смазки
Светодиодная лампа освещения рабочей зоны
Кабинетная защита
Электрозамок двери
Подвижный пульт управления
Сигнальный фонарь указания режимов работы
Ящик с инструментом для технического обслуживания
Регулируемые установочные опоры
Упаковочный лист
Протокол проверки точности
Руководство по эксплуатации

Особенности:

5-ти координатный обрабатывающий центр JVU-650 - передовые технологии производства, комплектующие ведущих фирм мира. Направляющие и ШВП - Тайвань, подшипники NSK (Япония), оптические линейки (Испания, Германия), шпиндель - Тайвань, пневматческая система SMC (Япония), электрокомпоненты Siemens, Schneider, инструментальный магазин - Тайвань.
Возможность опционально установить системы контроля инструмента и деталей Renishaw и Hexagon.

Опции:

Система ЧПУ Fanuc

Технические характеристики 5-ти координатного обрабатывающего центра JVU-650 CNC
Размеры стола XxY	Ø650 мм
Т-образные пазы, размер/кол-во/расстояние	18/7 мм/шт/мм
Макс. нагрузка на стол	300 кг
Расстояние торец шпинделя-стол	200-600 мм
Макс. перемещения X/Y/Z	700x450x400 мм

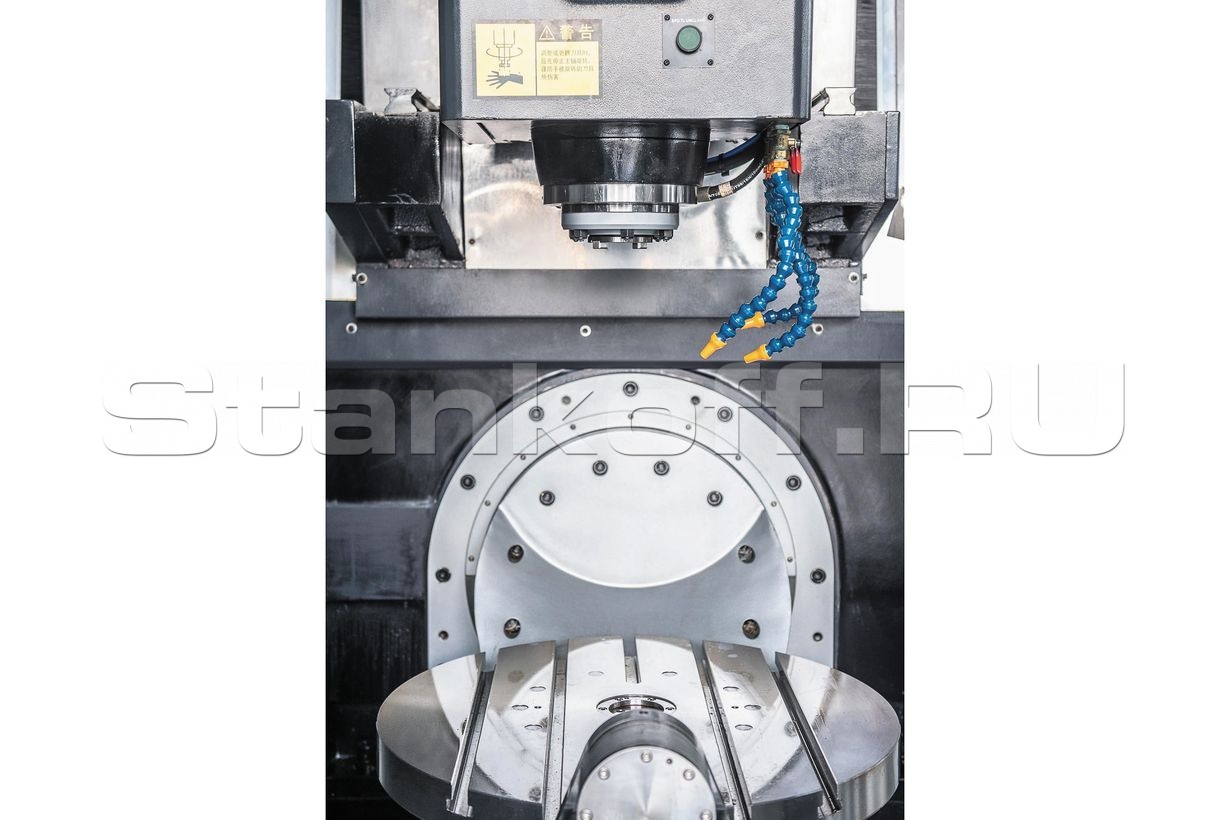

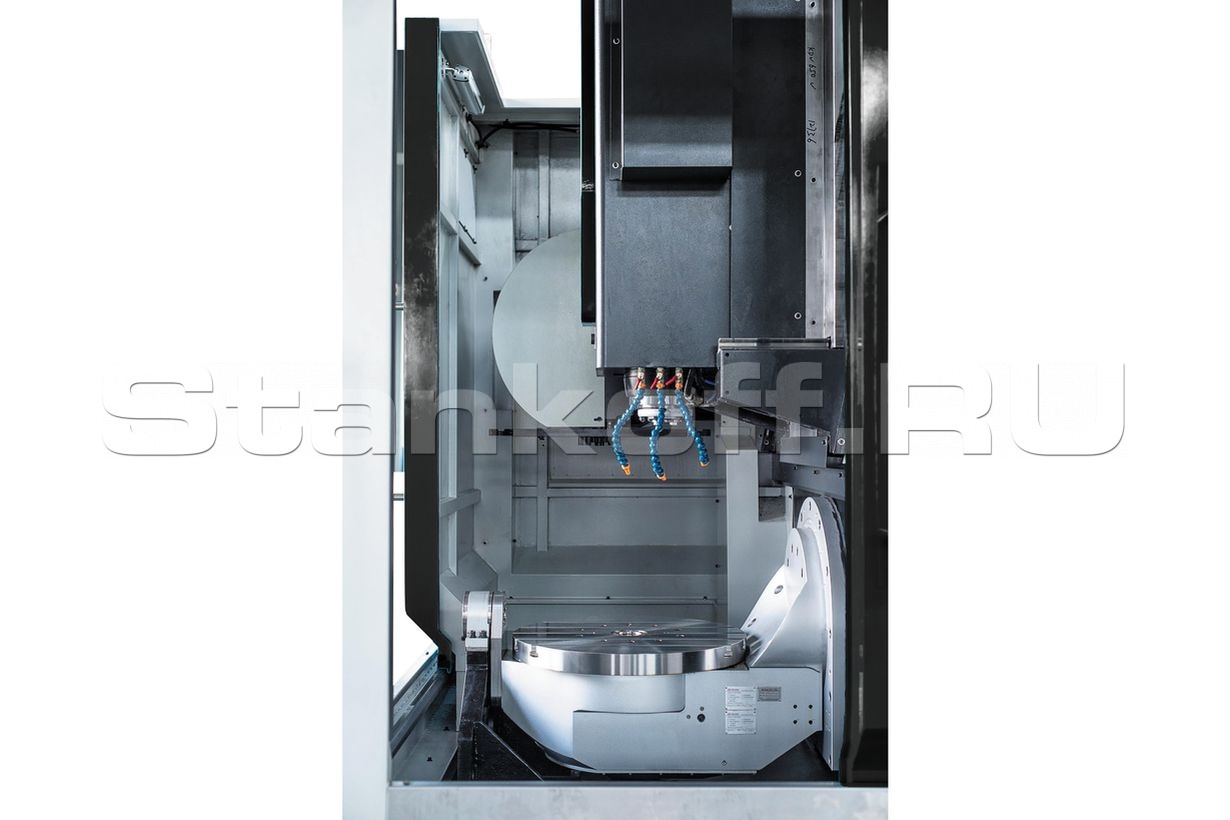

Перемещения (поворот) В/C	±110/360 град.
Частота вращения шпинделя	12000 об/мин
Конус шпинделя	BT40 тип
Кол-во позиций инструментального магазина, шт	24
Макс. масса инструмента, кг	8
Макс. размеры инструмента, Ø/длина, мм	Ø80-150/300
Время смены инструмента, сек	2
Точность позиционирования, мм	±0,005
Повторяемость, мм	±0,003
Точность позиционирования/повторяемость (B/C), сек	±2/6
Максимальная скорость подачи X/Y/Z, м/мин	24
Максимальная скорость B/C, об/мин	50/100
Мощность мотора системы подачи СОЖ, кВт	0,75
Мощность главного двигателя, кВт	15
Крутящий момент, Нм	96/126
Крутящий момент по осям X/Y/Z, Нм	20/20/27
Крутящий момент по осям B/C, Нм	1830/571
Габаритные размеры ДхШхВ, мм	4800x3400x3100
Масса нетто/брутто, кг	11000
