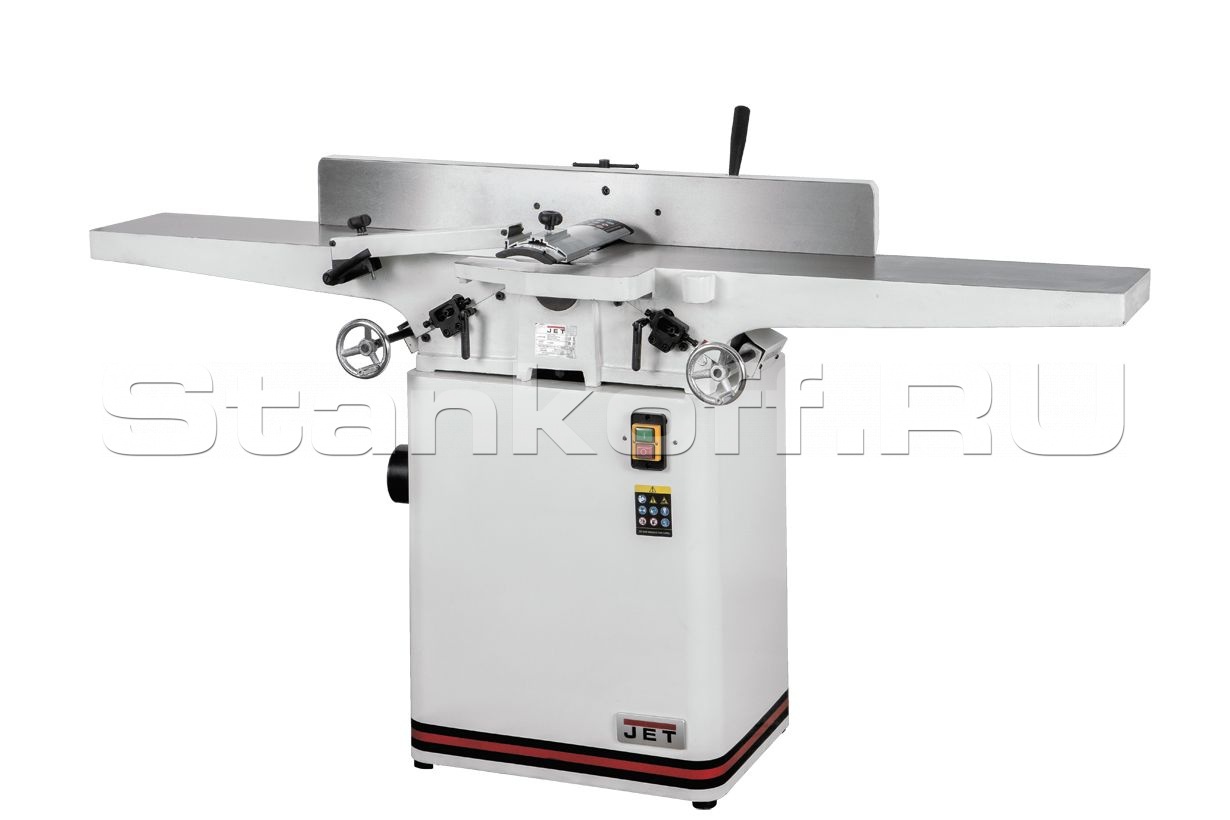

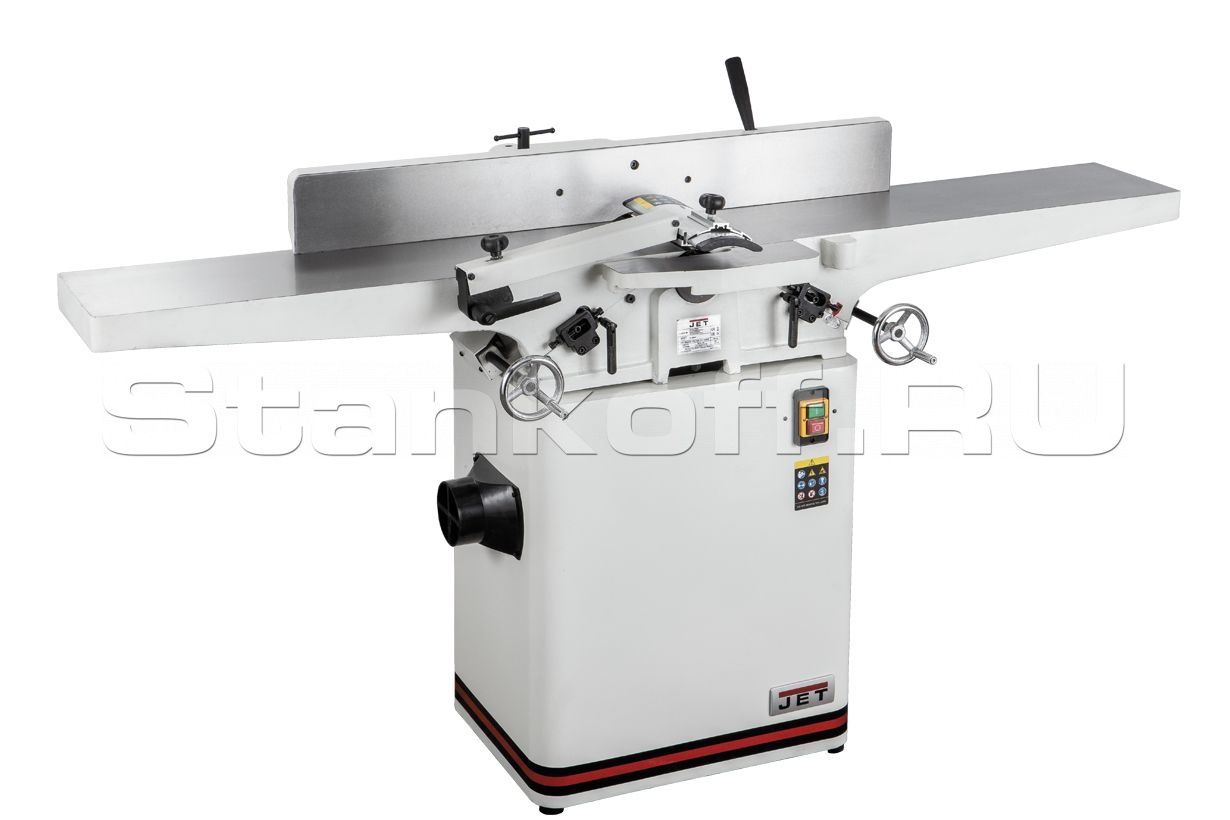

Фуговальный станок JET JJ-8HH-M
Детальное описание
JJ-8HH-M — фуговальный станок с длинными чугунными столами и шириной строгания 200 мм, штатно оборудованный ножевым валом helical.

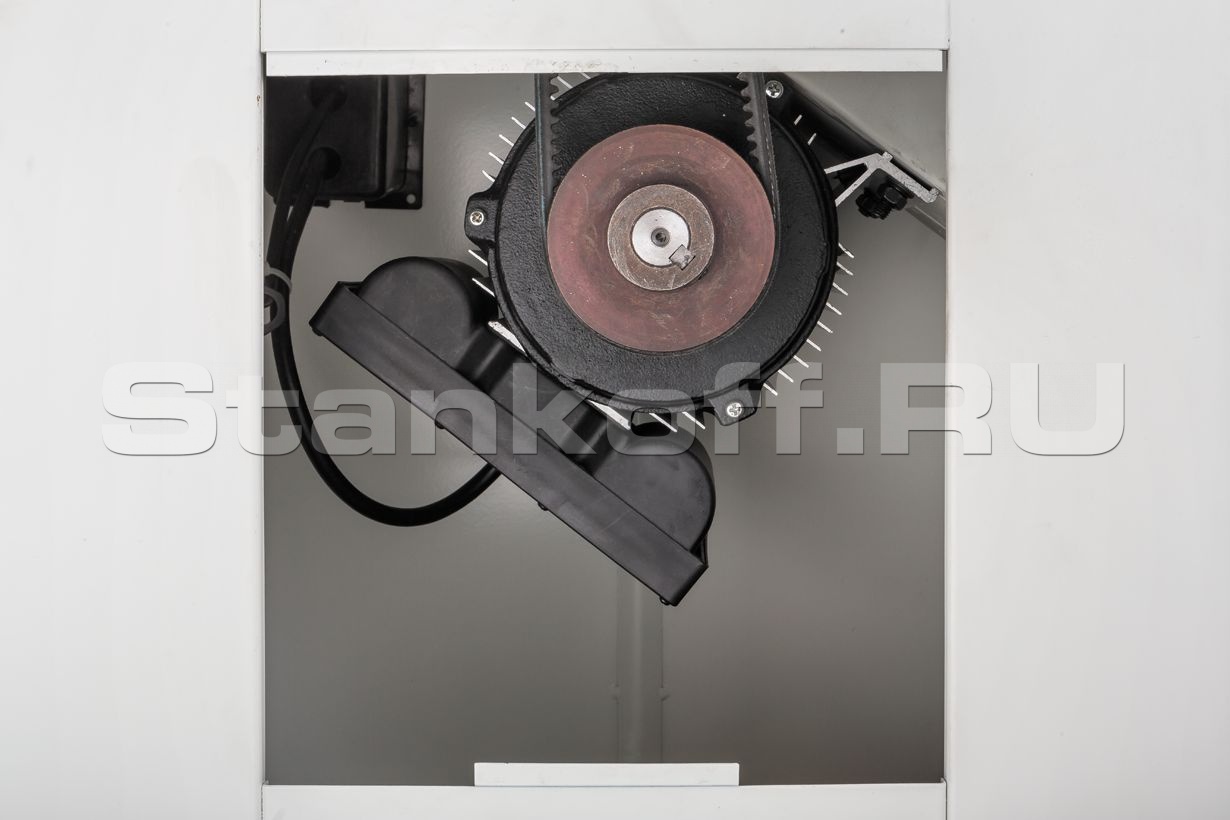

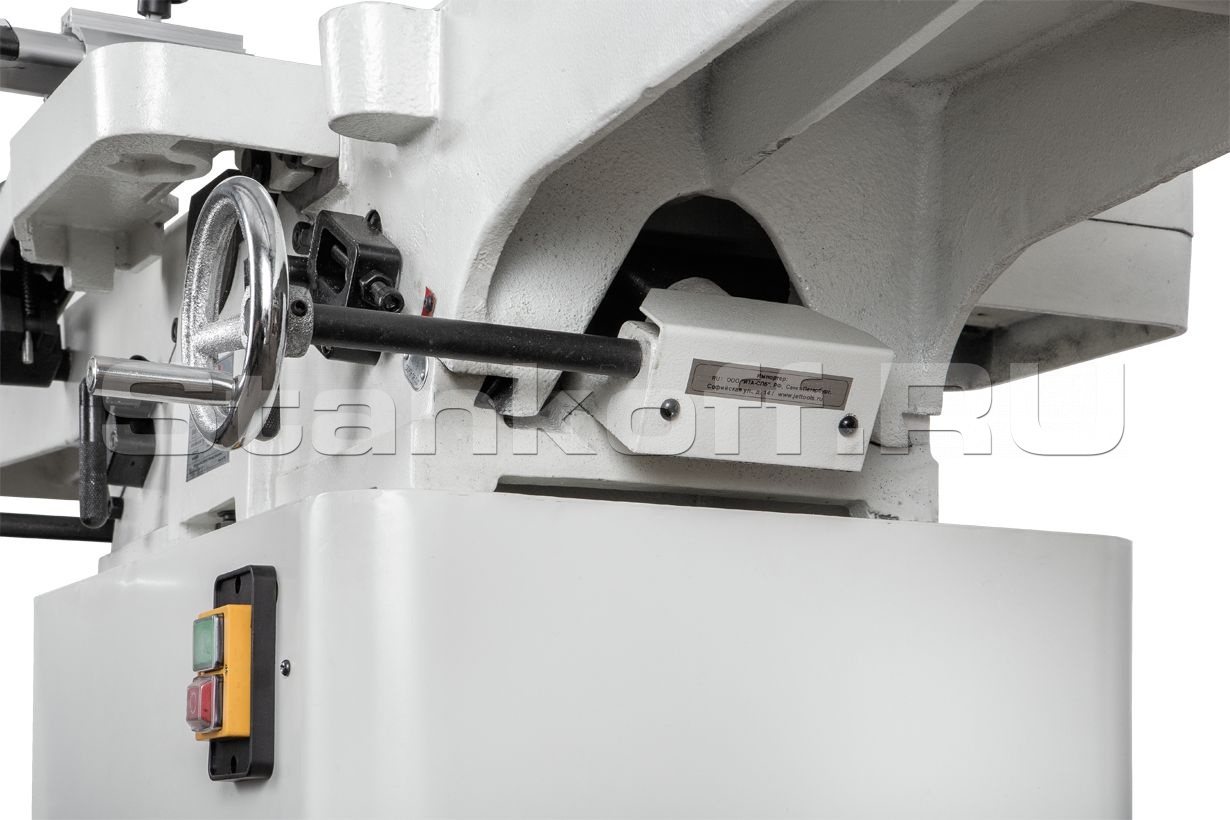

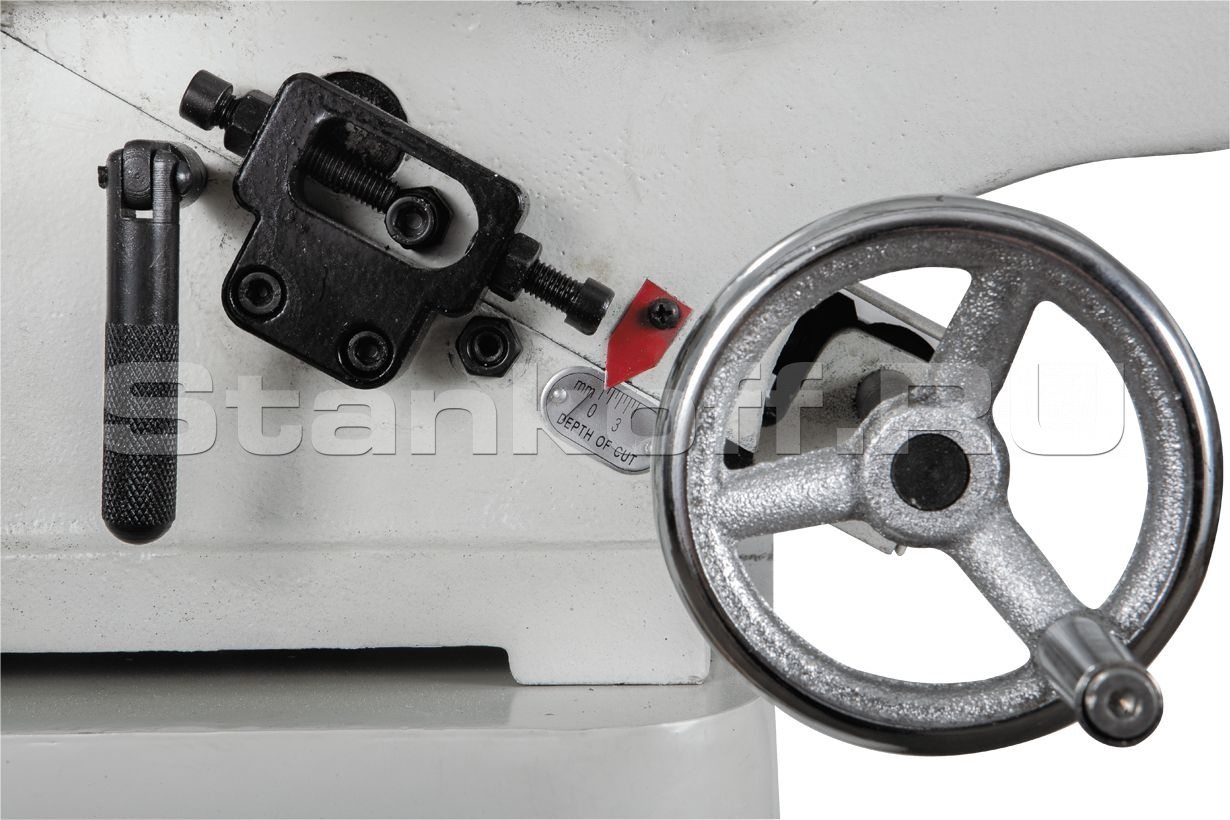

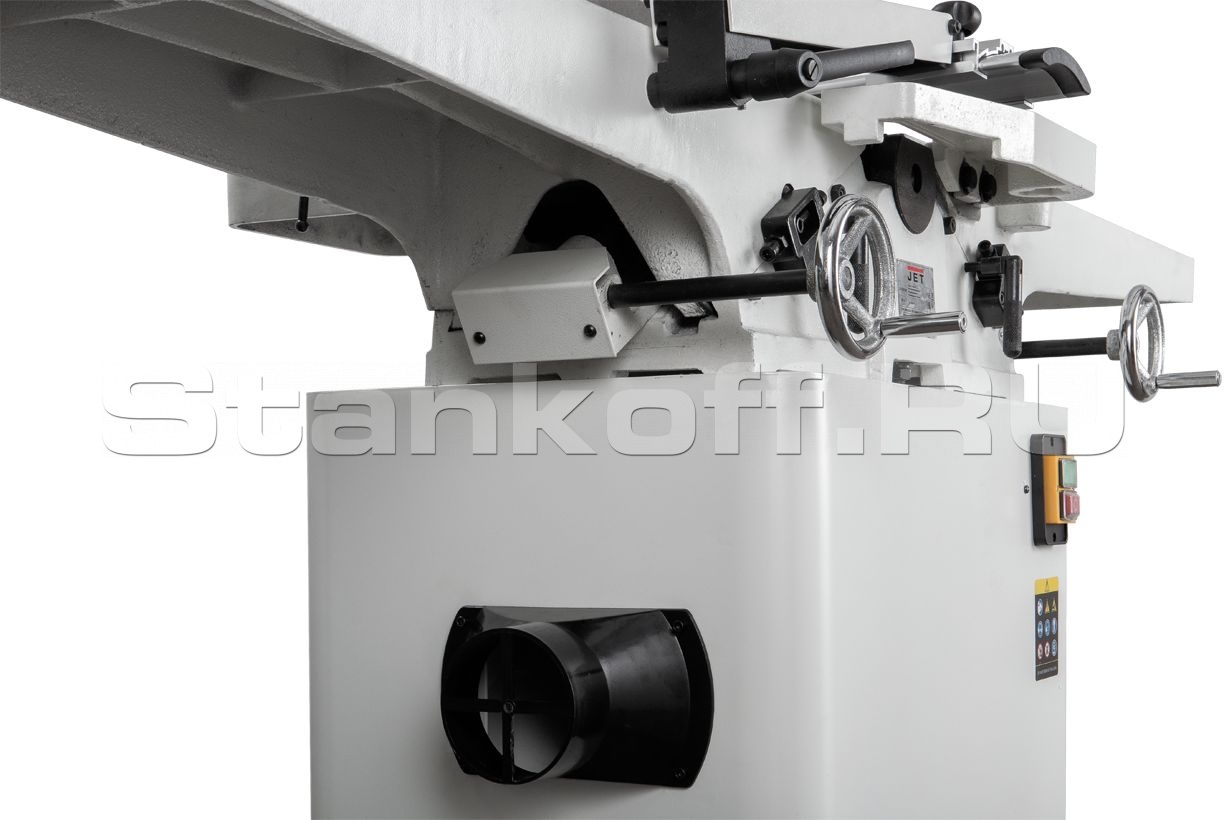

Конструкция образована двумя частями. В нижней, она играет роль тумбы-подставки, однофазный асинхронный мотор и кожух сбора стружки со 100-миллиметровым аспирационным патрубком. В верхней чугунные рабочие столы, защитный кожух, упор заготовки и чугунное основание, где размещен строгальный вал. Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) стола устанавливают глубину строгания, для чего есть соответствующая разметка; принимающий (задний) регулируют только во время обслуживания при наладочных операциях.

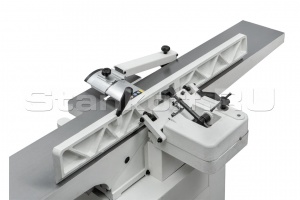

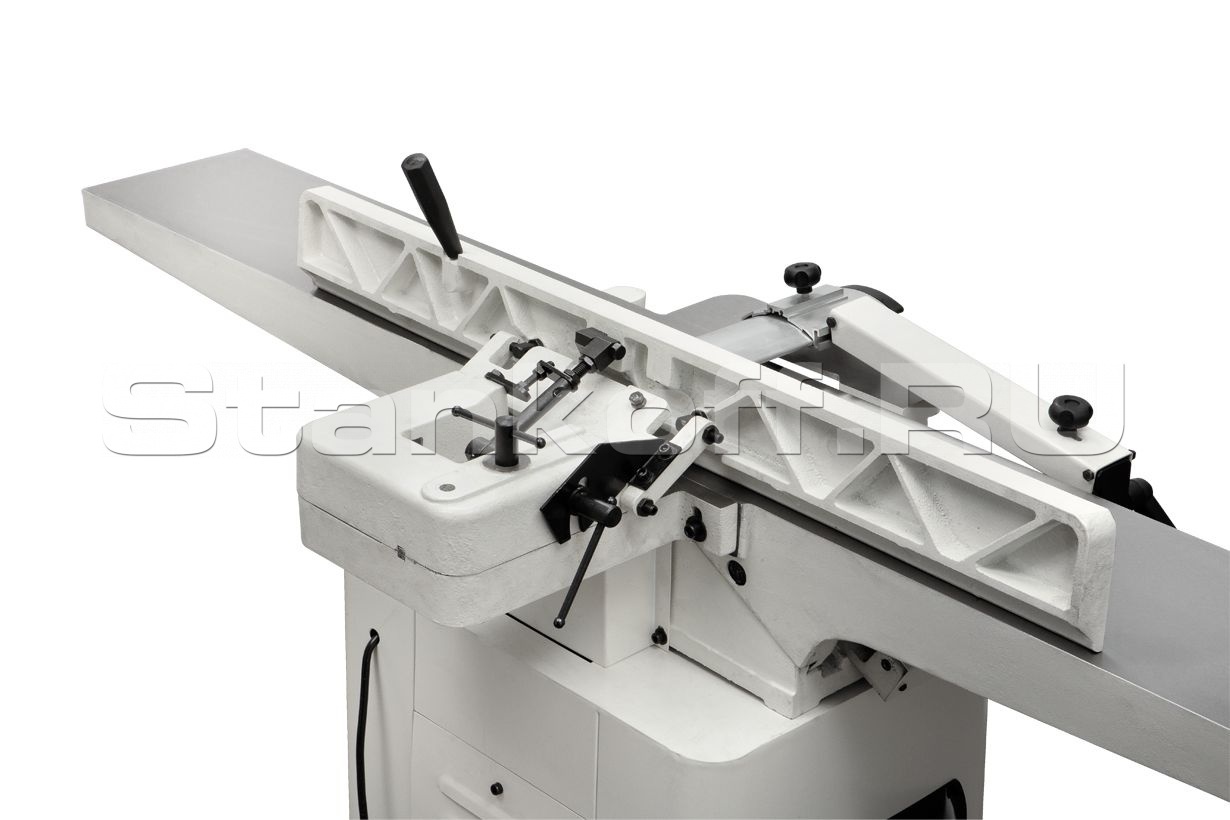

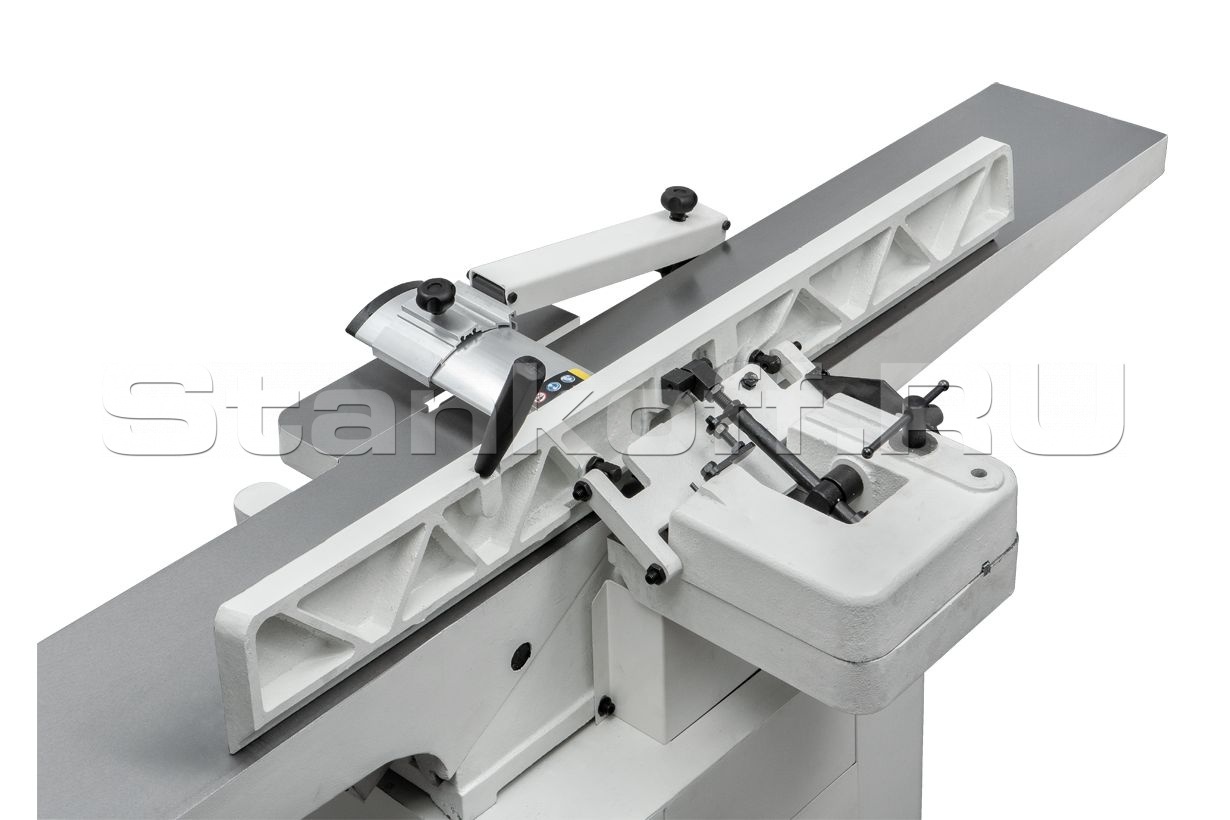

Упор заготовки чугунный, с механизмом наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом.

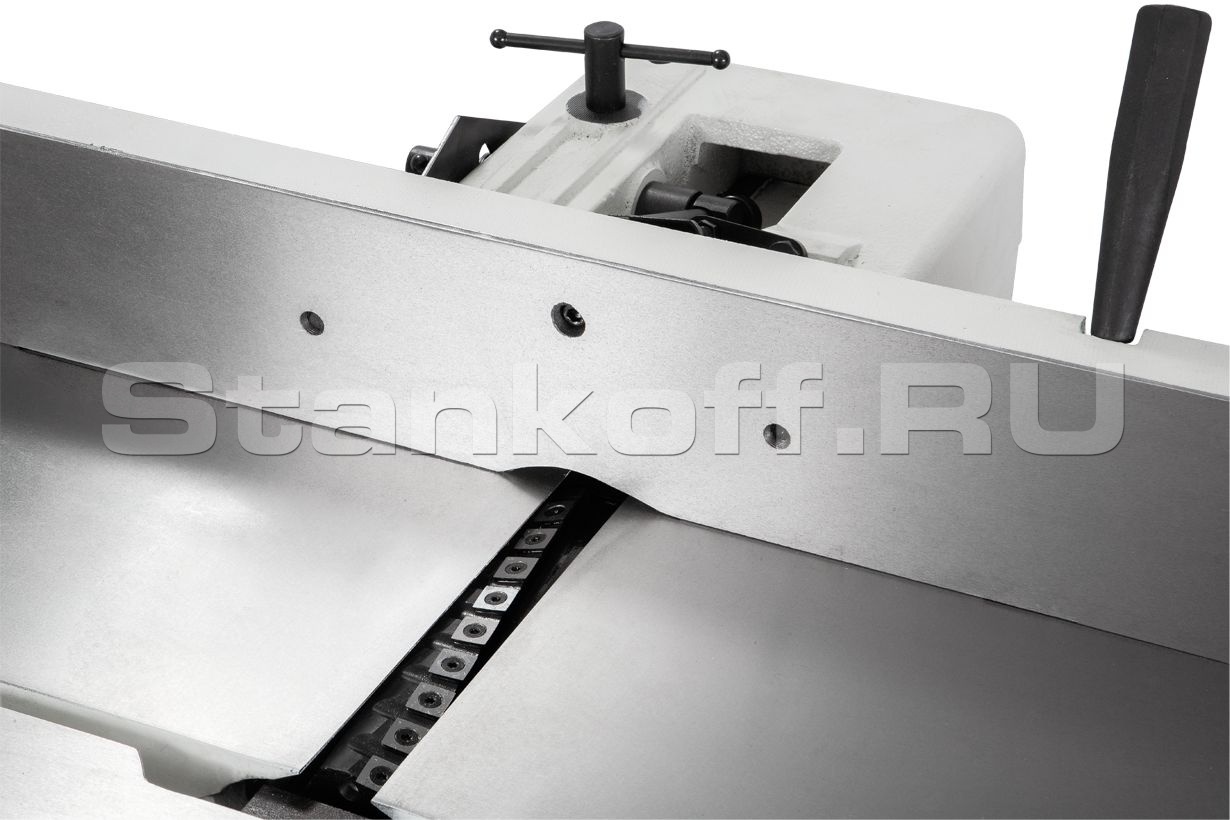

Благодаря технологии helical станок отлично походит для интенсивной эксплуатации: его обслуживание максимально упрощено, качество строгания на высоком уровне, стабильно во времени и мало зависит от сучковатости и свилеватости древесины. Вал helical имеет 36 твердосплавных лезвий, расположенных по спирали в четыре ряда, сегменты имеют по четыре режущих кромки, что кратно увеличивает их ресурс. Переворачивают и заменяют их выборочно, по мере необходимости, никаких настроечных операций при этом не требуется. Стружка отходит мелкая, она не забивает каналы системы аспирации и легко удаляется. Спиральное расположение обеспечивает последовательный заход ножей в заготовку, что снижает шум, вибрацию и ударные нагрузки.
Особенности:
- Ножевой вал helical
- Регулировка глубины строгания
- Регулируемый фуговальный упор
- Регулируемое ограждение ножевого вала
- Фуговальные столы из чугунного литья
- Фуговальный упор из чугунного литья
Комплектация:

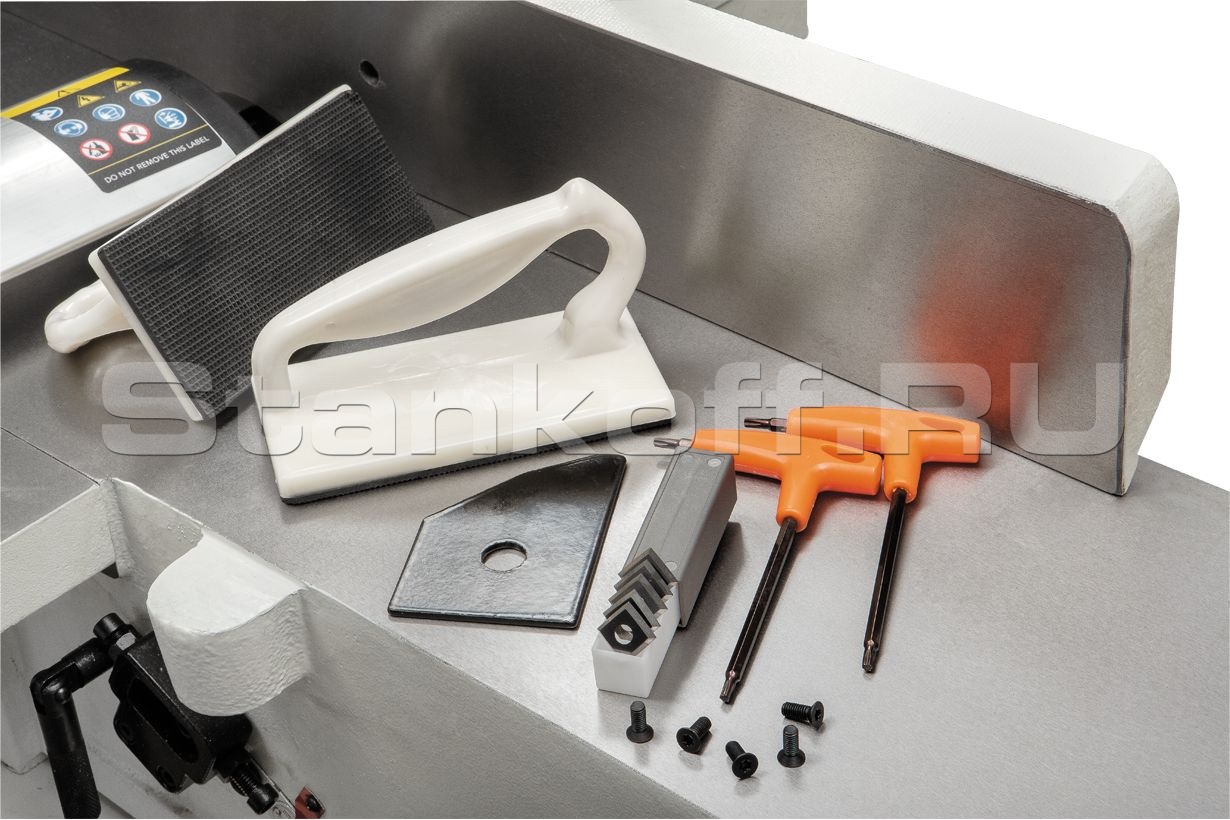

- Комплект ножей (установлен на валу)
- Фуговальный упор
- Ограждение ножевого вала
Технические характеристики фуговального станка JET JJ-8HH-M | |
Напряжение, В | 230 |
Потребляемая мощность, кВт | 2,1 (1,5) |
Частота вращения строгального вала, об/мин | 5200 |
Диаметр строгального вала, мм | 72 |
Размер ножей (ДхШхТ), мм | 15х15х2,5 |
Количество ножей | 36 |
Максимальная ширина заготовки, мм | 200 |
Глубина строгания за один проход, мм | 0-3,0 |
Размеры фуговального стола (ДхШ), мм | 1780x230 |
Размеры фуговального упора (ДхВ), мм | 1010x120 |
Угол наклона фуговального упора | -45-0-45° |
Диаметр вытяжного штуцера, мм | 100 |
Длина, мм | 1790 |
Ширина, мм | 700 |
Высота, мм | 1150 |
Масса, кг | 193 |
Длина в упаковке, см | 190 |
Ширина в упаковке, см | 50 |
Высота в упаковке, см | 32 |
Масса в упаковке, кг | 203 |
