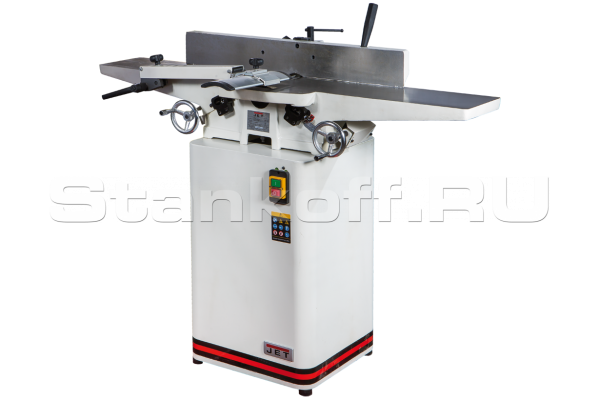

Фуговальный станок JET JJ-6L-M

JJ-6 — фуговальный станок с длинными чугунными столами, предназначенный для любительского применения. Благодаря тому, что он выполнен по той же компоновочной схеме, что и профессиональные модели Jet, он точен и удобен в работе.

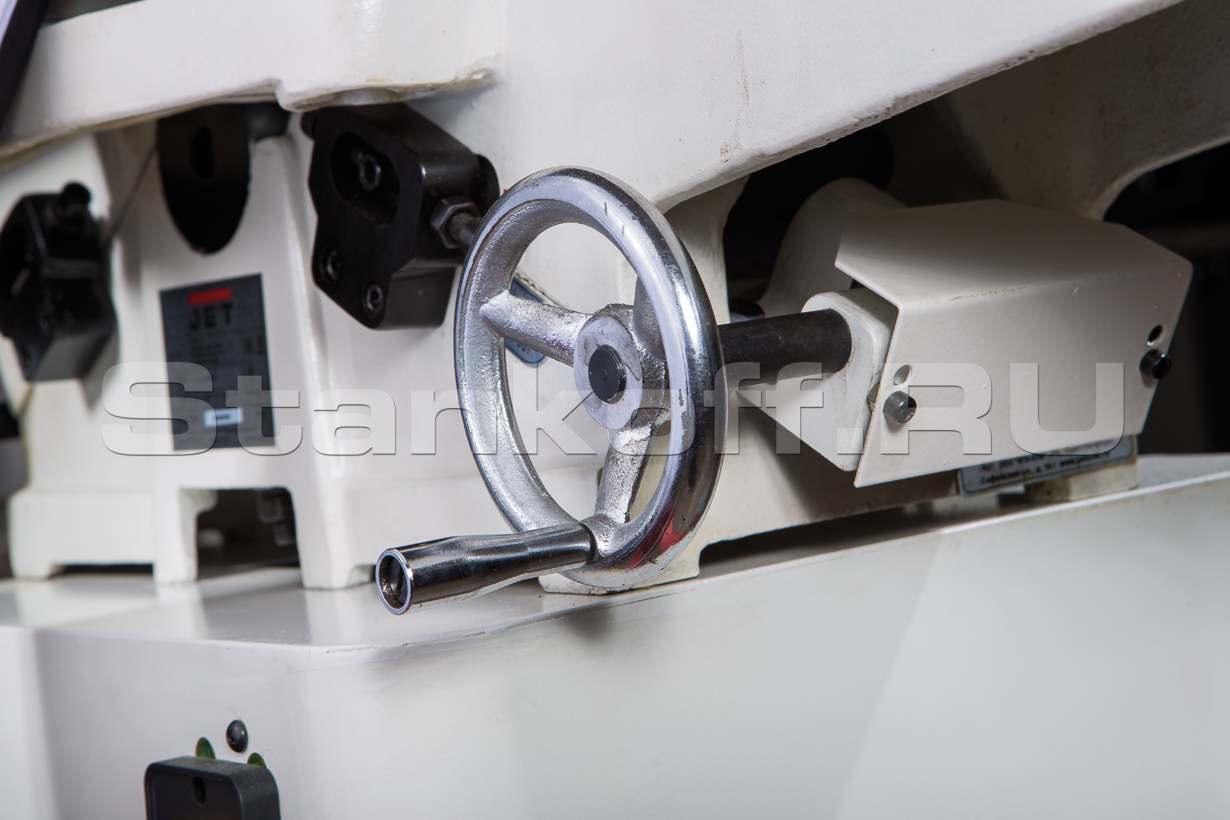

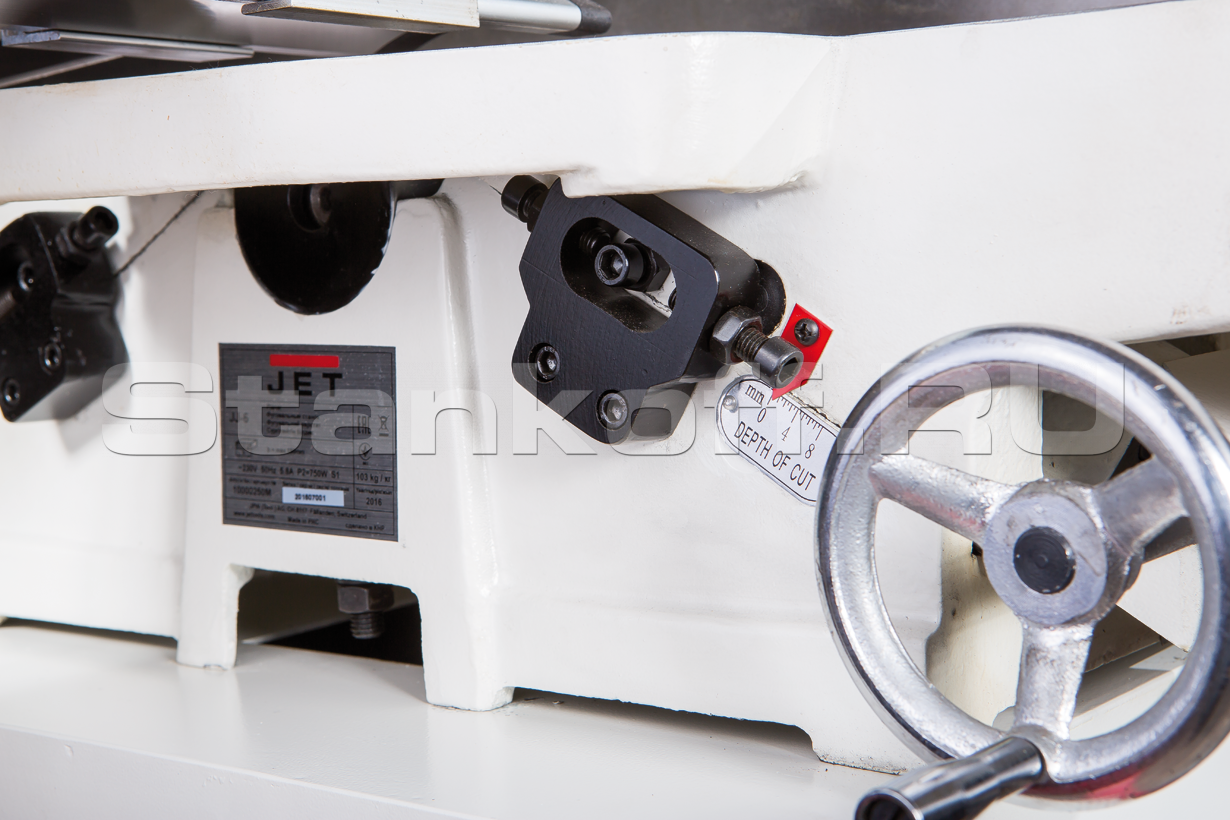

Конструктивно он состоит из двух частей. В нижней, играющей роль тумбы-подставки, располагается однофазный асинхронный («индукционный») мотор мощностью немного более киловатта и кожух сбора стружки со 100-миллиметровым патрубком для подключения к вытяжной установке. Верхняя часть состоит из чугунного основания, где размещен строгальный вал, и чугунных же рабочих столов с соответствующим оснащением, состоящим из защитного кожуха и упора заготовки. Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) стола регулируют глубину строгания, для чего есть соответствующая разметка; принимающий (задний) смещают только при наладочных операциях во время обслуживания станка.

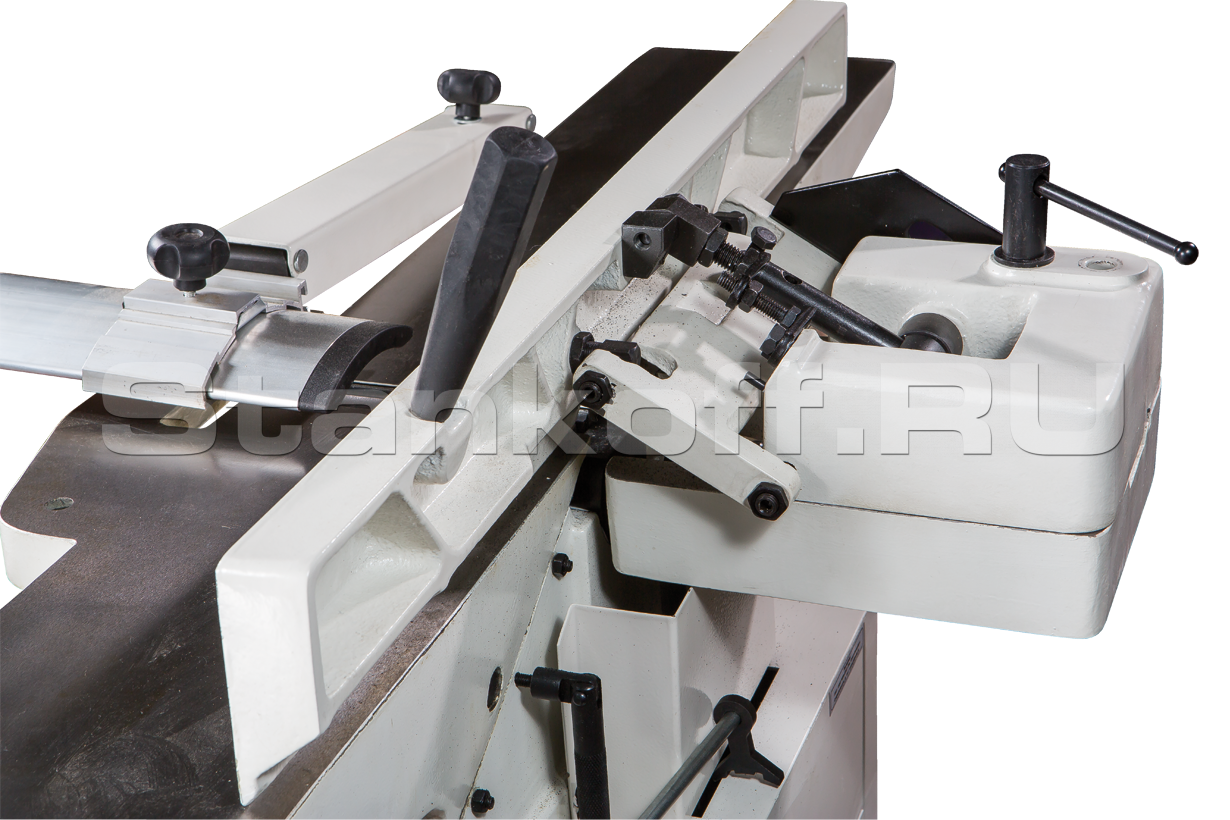

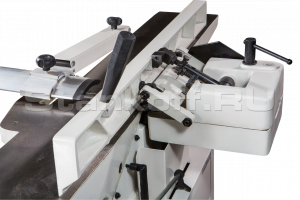

Упор заготовки чугунный, с механизмом для регулировки наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом.

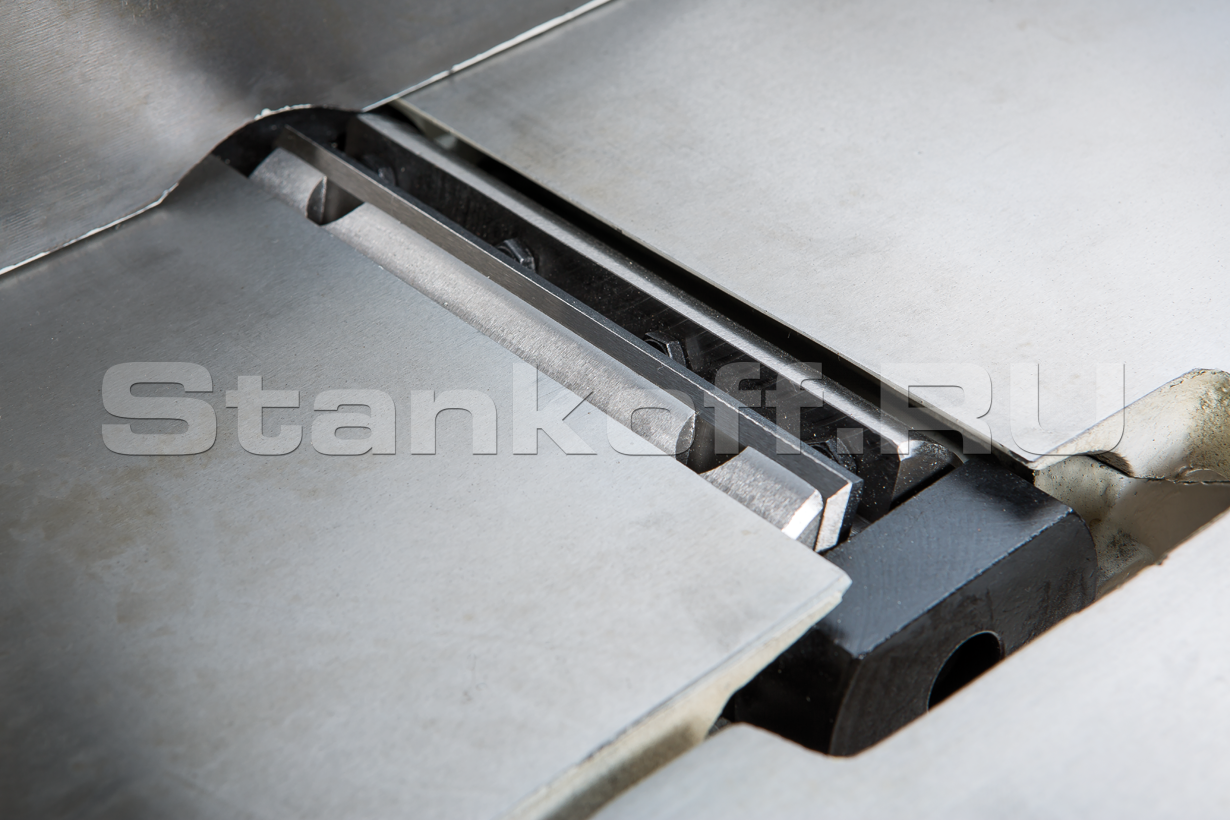

Ножевой вал укомплектован тремя ножами, допускающими повторную заточку. Их типоразмер такой же, как и у профессиональных фуганков Jet с аналогичной шириной строгания.

• Регулировка глубины строгания
• Регулируемый фуговальный упор
• Регулируемое ограждение ножевого вала
• Фуговальные столы из чугунного литья
• Фуговальный упор из чугунного литья

• Комплект ножей (установлен на валу)
• Фуговальный упор
• Ограждение ножевого вала
