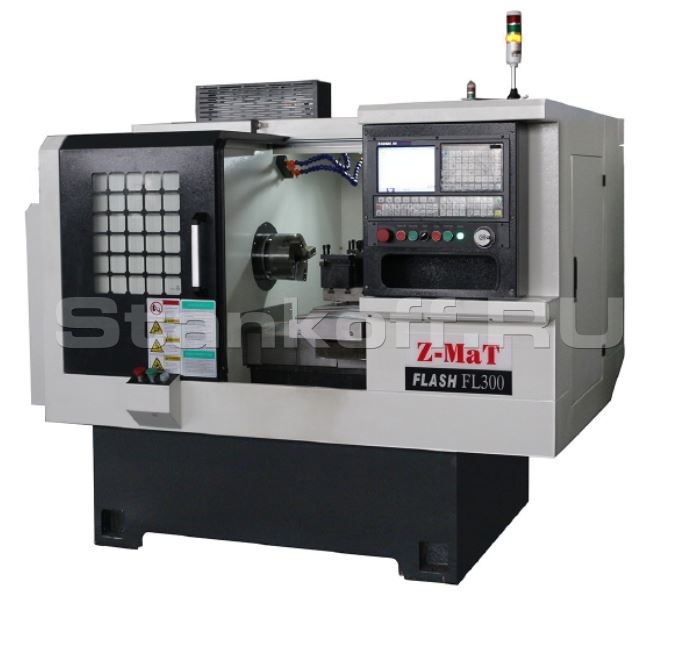

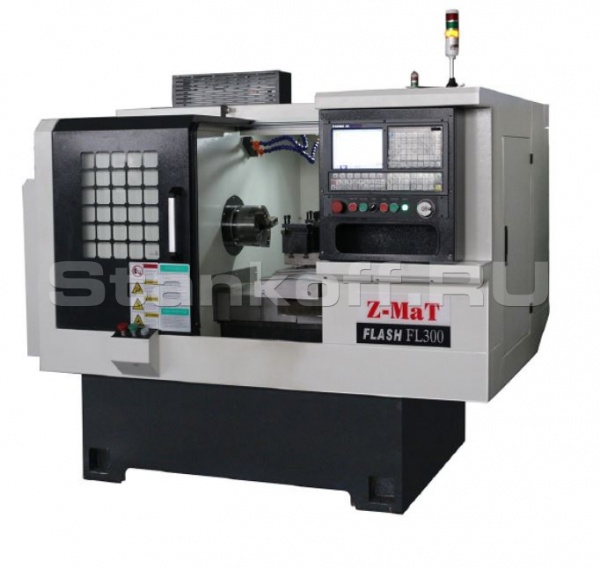

Токарный станок с ЧПУ Flash FL300
+7 (995) 888-07-13
Детальное описание
Токарный станок с ЧПУ с классической горизонтальной станиной и линейными направляющими.
Станок может оснащаться различными системами ЧПУ. Данные станки отлично подходят для
обработки деталей на мелкосерийном производстве со сложным наружным и внутренним
контуром, расточки, нарезания резьбы, канавок, радиусов и пр. токарных операций.
Особенности станка
- Благодаря высокоскоростной линейной направляющей и шарико-винтовой паре обладает быстрым холостым ходом и прост в эксплуатации.
- Серводвигатель осей X/Z. Шпиндель оснащается двигателем с преобразователем частоты или серводвигателем.
- В качестве дополнения возможна установка различных систем управления, резцедержек, патронов, что позволяет удовлетворить потребности конкретных предприятий.
- Компактные размеры за счет отсутствия задней бабки, подходит для установки систем автоматикой подачи заготовок
- Высококачественные электронные компоненты Schneider
- Доступная цена и надежное качество для предприятий с массовым производством.
Комплектация
ШВП - PMI (Тайвань)
Диаметр винта и шаг по оси X = 25 х 10
Диаметр винта и шаг по оси Z = 32 х 10
Роликовые направляющие линейного типа Hiwin (Тайвань)
В новых профильных рельсовых направляющих серии RG шариковые тела качения заменены на роликовые. Модели серии RG обладают сверхвысокой жесткостью и грузоподъемностью. Благодаря линейной рабочей поверхности соприкосновения минимизируется деформация из-за воспринимаемых нагрузок и достигается очень высокая жесткость и грузоподъемность во всех 4-х направлениях действия нагрузки. Линейные перемещения серии RG обеспечивают высокую производительность и больший ресурс Ось Х: 28 мм Ось Z: 35 мм.
Центральное расположение ШВП - по центру станины.
Снижает крутящий момент, увеличивает точность, срок службы станка
ШВП и линейные направляющие
ШВП и линейные направляющие – защищены нержавеющими телескопическими кожухами по всей длине.
Сверхпрочная чугунная станина (Китай)– цельнолитая, блочного типа. 500 мм – ширина базы направляющих.
Полностью симметричный двухсторонний корпус станка и конструкция шпиндельной бабки делают его жестче при любых перемещениях.Чрезвычайно широкая станина, обеспечивает лучшую демпфирующую способность, добавляет массу и устойчивость этому мощному токарному станку, предназначенному для тяжелых операций.
Шпиндель POSA (Тайвань)
Картриджный шпиндель собирается и тестируются в лаборатории. Сверхпрочный тип шпинделя поддерживается двухрядным роликовым подшипником и двухрядным радиально-упорным шариковым подшипником, сзади установлен двухрядный роликовый подшипник.
3 –х кулачковый патрон CHANDOX (Тайвань)
Система ЧПУ, Привода и Двигатели подач
GSK (Китай). Цифровое управление приводами.
Автоматическая система смазки
Автоматическая система обеспечивает централизованную своевременную смазку основных движущихся элементов – ШВП, направляющих, подшипников. Время впрыска по таймеру или заданному интервалу.
Главный двигатель – СТВ (Китай).
Серводвигатель отличающейся высоким моторесурсом и энергоэффективностью.
Подшипники ШВП и Шпинделя – NSK (Япония)
Электрические компоненты Schneider Electric (Китай)
Трансформатор напряжения
Станок укомплектован 3-х фазным трансформатором 380/220 В| Диаметр изделия над станиной, мм | 300 |
| Максимальный диаметр обработки (над суппортом), мм | 135 |
| РМЦ, мм | 300 |
| Патрон | 6” (160мм), 3-х кулачковый, гидравлический патрон |
| Диапазон оборотов, об/мин | 5-3000 |
| Проходное отверстие шпинделя (сквозное), мм | 48(40), А2-6 |
| Скорость быстрого перемещения по осям, м/мин |
X：25 Z：15 |
| Тип направляющих | Линейный направляющие Качения. Направляющие и ШВП закрыты телескопическими кожухами |
| Перемещение по осям X/Z, мм | 350/300 |
| Мощность приводов по осям X/Z, кВт | 1,5/1,5 |
| Точность позиционирования/повторяемость, мм | 0,01/0,005 |
| Минимальная подача X/Z, мм | 0,001/0,001 |
| Мощность главного двигателя, кВт | 5,5/7,5 |
| Привод шпинделя | Ременный |
| Система ЧПУ | GSK (Китай) |
| Резцедержка | Многорезцовый стол, 6 блоков |
| Задняя бабка | нет |
| Полная мощность, кВт | 9 |
| Габаритные размеры, мм | 1700×1200×1550 |
| Вес, кг | 1800 |
| Система подвода СОЖ | Да |
| Объем бака СОЖ, л | 80 |
| Полностью закрытая зона резания | Да |
| Выносной пульт управления по осям | Да |
| Трансформатор напряжения 380/220 в | Да |
| Автоматическая централизованная система смазки | Да |
| Металлические опоры, набор инструмента, эл. схема, паспорт, протокол точности, руководство по эксплуатации на англ./русском | Да |
