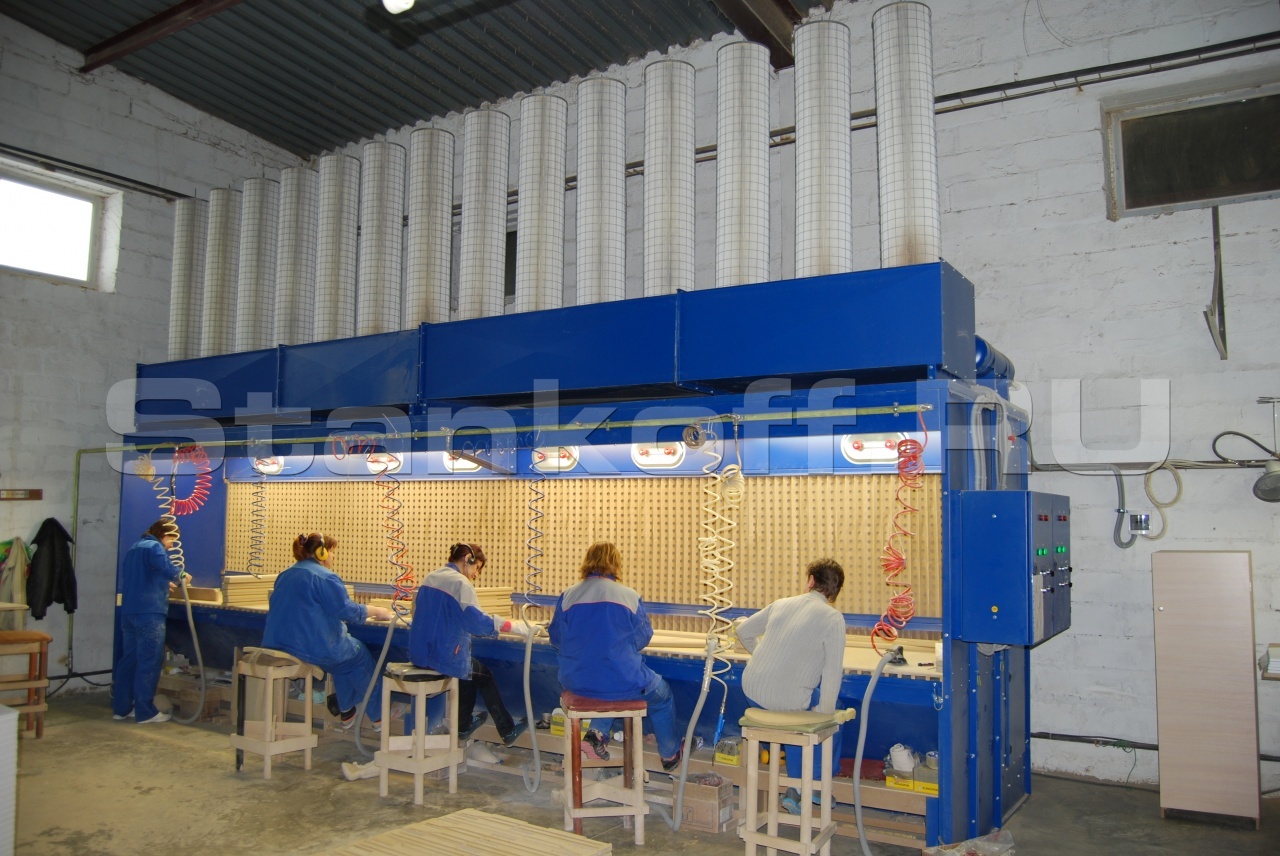

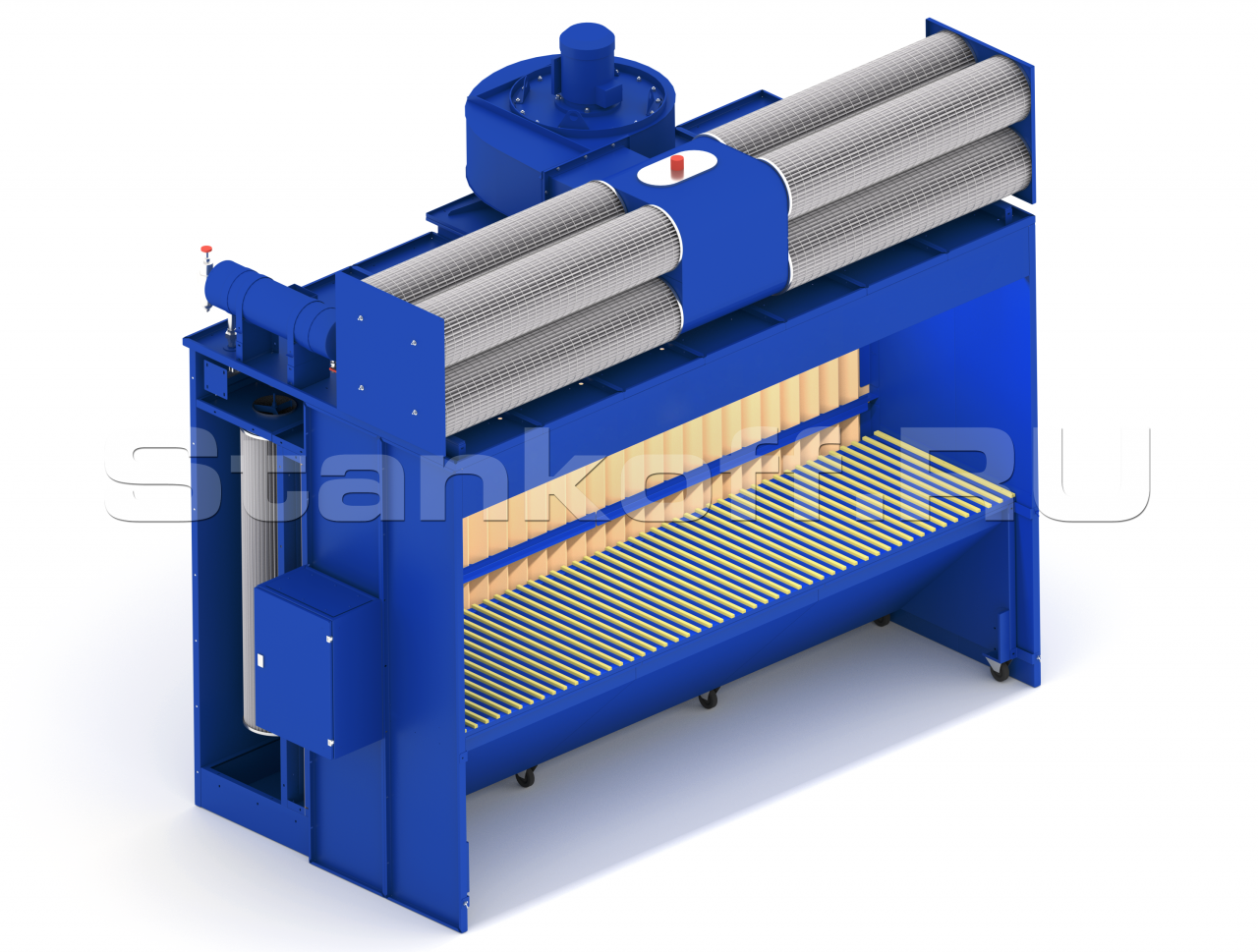

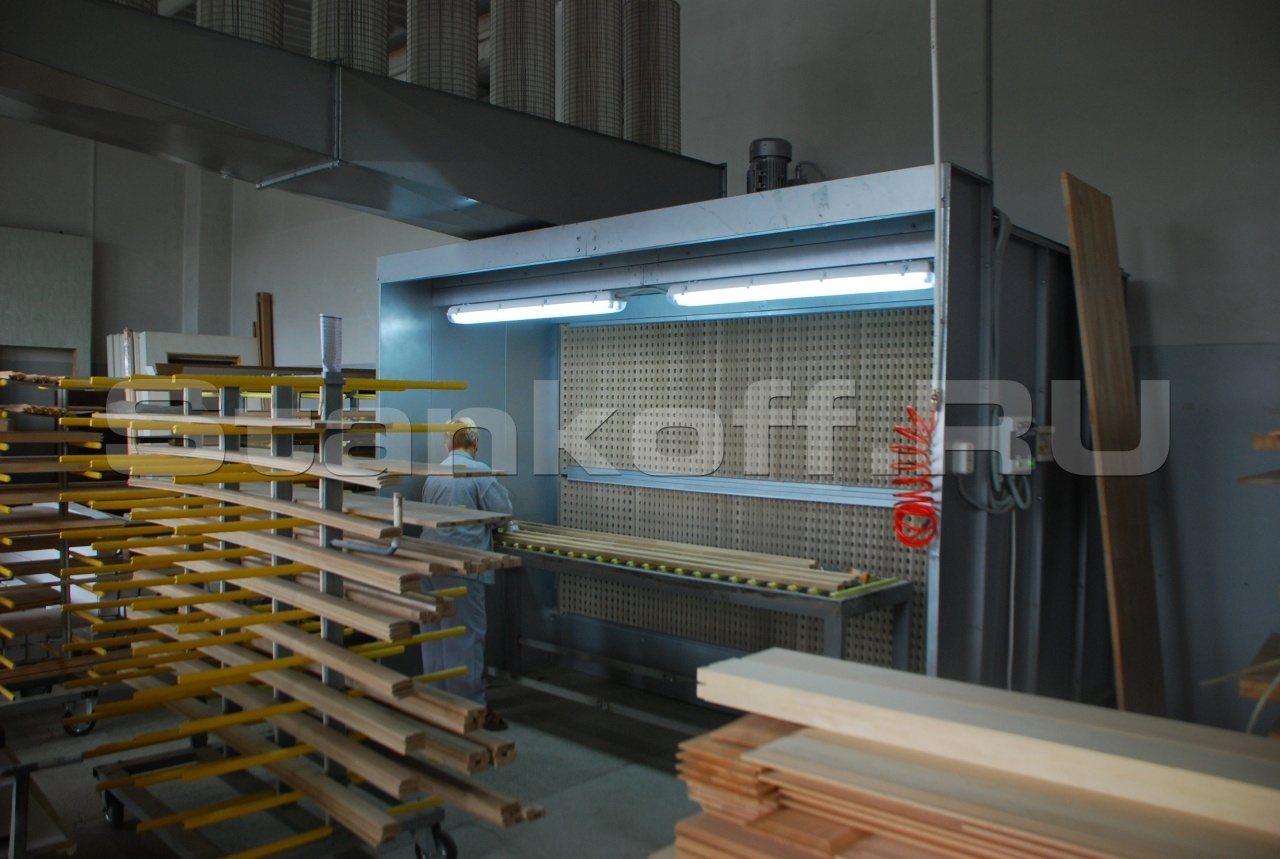

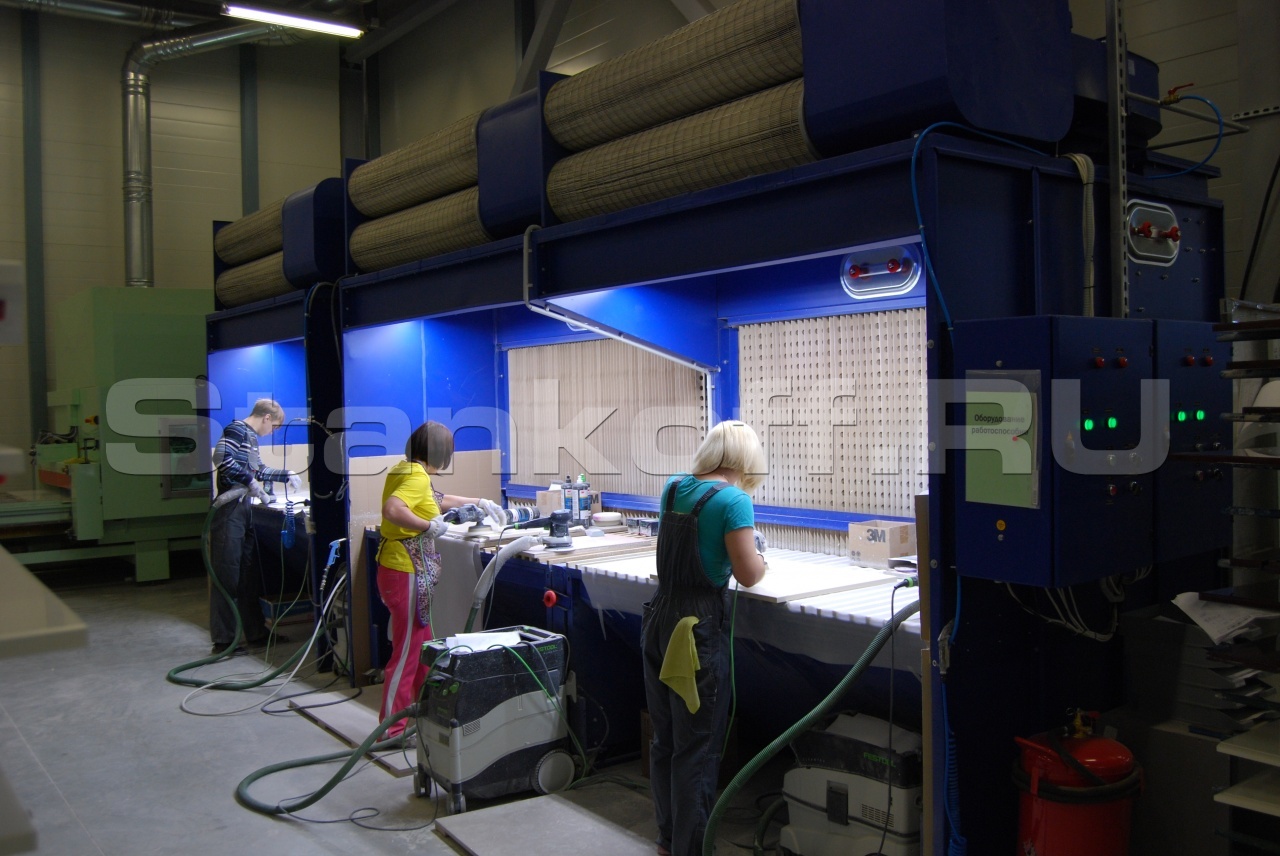

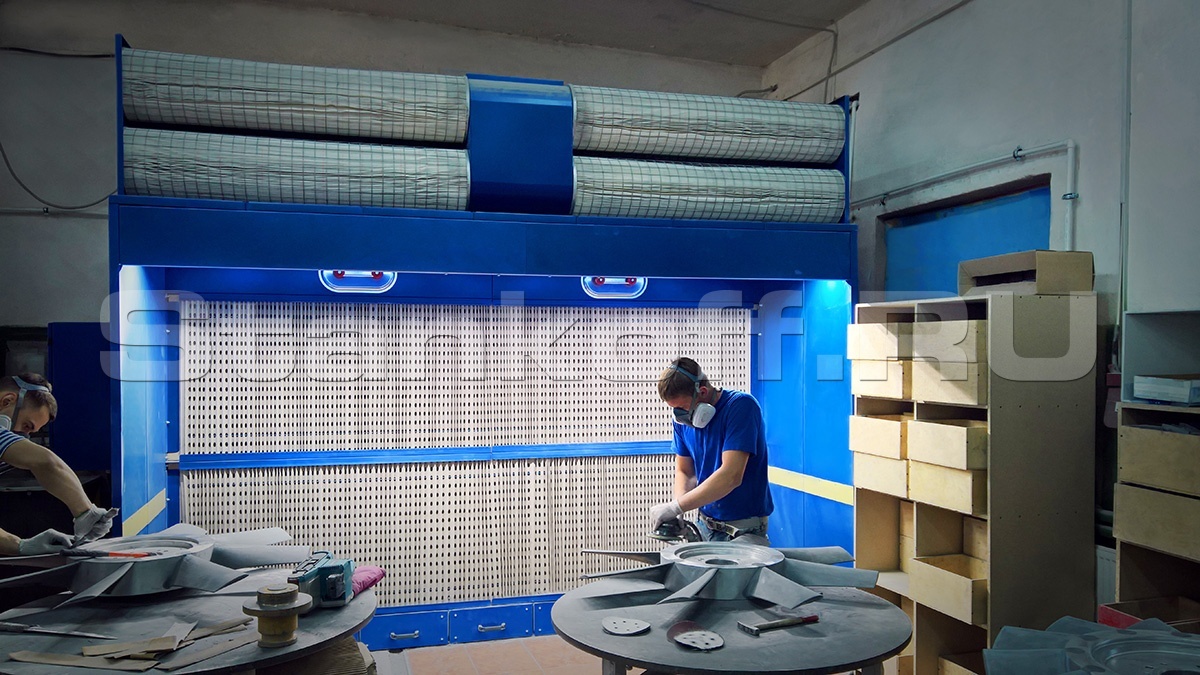

Обеспыливающая кабина ОБКР 3000

Обеспыливающие кабины предназначены для очистки воздуха от пыли, образующейся в процессе ручной шлифовки различных материалов, таких как дерево, МДФ, ДСП, фанера, искусственный и натуральный камень, металл. Высокая степень очистки позволяет вернуть воздух в рабочее помещение и обеспечить нормальные санитарно-гигиенические условия на шлифовальных участках.

• 1 ступень очистки – фильтровальные кассеты из полиэстера. Над каждой кассетой установлен импульсный клапан, который срабатывает по заданному времени. Цикл продувки происходит без остановки системы в процессе работы.
• 2 ступень очистки – контрольная, позволяющая обеспечить остаточную концентрацию пыли не более 0,1 мг/м3.
• Шкаф управления обеспыливающей кабиной входит в комплект поставки. Предназначен для управления вентилятором, пневмоклапанами, освещением, также предусмотрена возможность подключения к противопожарной системе предприятия. В его состав входят контроллер (Mitsubishi) и преобразователь частоты.
• Контроллер управляет: вентилятором, пневмоклапанами, отслеживает давление в ресивере.
• Преобразователь частоты, предназначен для регулирования числа оборотов вентилятора, что позволяет увеличивать или уменьшать производительность. Изменение заданной частоты вращения вентилятора, осуществляется вращением ручки, которая располагается на лицевой панели преобразователя частоты. В процессе работы вентилятора, на дисплее преобразователя частоты отображается частота питания, подаваемая на электродвигатель.
• Пневмоклапана, применены для режима регенерации. В контроллере, предусмотрена возможность самостоятельного изменения заданных временных величин процесса регенерации.
• Освещение, входит в комплект поставки. Применено светодиодное (LED) освещение, которое является более экономичным, по сравнению с любыми другими источниками света. Т.е. при одном и том же световом потоке, потребляет в несколько раз меньше электроэнергии.

Комплектация 1.1 в составе:

1. Всасывающая панель с боковыми стенками и крышей;
2. Фильтровальные кассеты полиэстер, класс очистки М6.
3. Система регенерации сжатым воздухом, ресивер;
4. Вентилятор;
5. Шкаф управления
6. Реле давления, редуктор, фильтр для сжатого воздуха;
7. Выдвижные ящики для сбора пыли;

Комплектация 1.2 в составе:

1. Всасывающая панель с боковыми стенками и крышей;
2. Фильтровальные кассеты полиэстер с антистатическими свойствами, класс очистки М6
3. Система регенерации сжатым воздухом, ресивер;
4. Вентилятор;
5. Шкаф управления
6. Реле давления, редуктор, фильтр для сжатого воздуха;
7. Выдвижные ящики для сбора пыли

Комплектация 2.1 в составе:

1. Всасывающая панель с боковыми стенками и крышей;
2. Фильтровальные кассеты полиэстер, класс очистки М6.
3. Система регенерации сжатым воздухом, ресивер;
4. Вентилятор;
5. Шкаф управления с частотным преобразователем
6. Реле давления, редуктор, фильтр для сжатого воздуха;
7. Выдвижные ящики для сбора пыли;
8. Перфорированные воздуховоды для раздачи воздуха;
9. Комплект светодиодного освещения в экономичном варианте

Комплектация 2.2 в составе:

1. Всасывающая панель с боковыми стенками и крышей;
2. Фильтровальные кассеты полиэстер, класс очистки F9.
3. Система регенерации сжатым воздухом, ресивер;
4. Вентилятор;
5. Шкаф управления с частотным преобразователем;
6. Реле давления, редуктор, фильтр для сжатого воздуха;
7. Выдвижные ящики для сбора пыли;
8. Перфорированные воздуховоды для раздачи воздуха;
9. Комплект светодиодного освещения в экономичном варианте

Комплектация 2.3 в составе:

1. Всасывающая панель с боковыми стенками и крышей;
2. Фильтровальные кассеты полиэстер с антистатическими свойствами, класс очистки Е10.
3. Система регенерации сжатым воздухом, ресивер;
4. Вентилятор;
5. Шкаф управления с частотным преобразователем;
6. Реле давления, редуктор, фильтр для сжатого воздуха;
7. Выдвижные ящики для сбора пыли;
8. Перфорированные воздуховоды для раздачи воздуха;
9. Комплект светодиодного освещения в экономичном варианте

Комплектация 3.1 в составе:

1. Всасывающая панель с боковыми стенками и крышей;
2. Фильтровальные кассеты полиэстер, класс очистки М6.
3. Система регенерации сжатым воздухом, ресивер;
4. Вентилятор;
5. Шкаф управления с частотным преобразователем
6. Реле давления, редуктор, фильтр для сжатого воздуха;
7. Выдвижные ящики для сбора пыли;
8. Комплект светодиодного освещения с увеличенным световым потоком
9. Контрольная ступень, фильтровальные кассеты из целлюлозы, класс очистки F9;

Комплектация 3.2 в составе:

1. Всасывающая панель с боковыми стенками и крышей;
2. Фильтровальные кассеты полиэстер, класс очистки F9;
3. Система регенерации сжатым воздухом, ресивер;
4. Вентилятор;
5. Шкаф управления с частотным преобразователем
6. Реле давления, редуктор, фильтр для сжатого воздуха;
7. Выдвижные ящики для сбора пыли;
8. Комплект светодиодного освещения с увеличенным световым потоком;
9. Контрольная ступень, фильтровальные кассеты из целлюлозы, класс очистки F9;

Комплектация 3.3 в составе:

1. Всасывающая панель с боковыми стенками и крышей;
2. Фильтровальные кассеты полиэстер с антистатическими свойствами, класс очистки Е10;
3. Система регенерации сжатым воздухом, ресивер;
4. Вентилятор;
5. Шкаф управления с частотным преобразователем
6. Реле давления, редуктор, фильтр для сжатого воздуха;
7. Выдвижные ящики для сбора пыли;
8. Комплект светодиодного освещения с увеличенным световым потоком

В качестве дополнительной опции обеспыливающая кабина может комплектоваться шлифовальным столом. Рабочая поверхность шлифовального стола имеет специальные силиконовые накладки, на которые кладется обрабатываемая деталь.
