Обеспыливающая кабина ОБКР 2500
Детальное описание

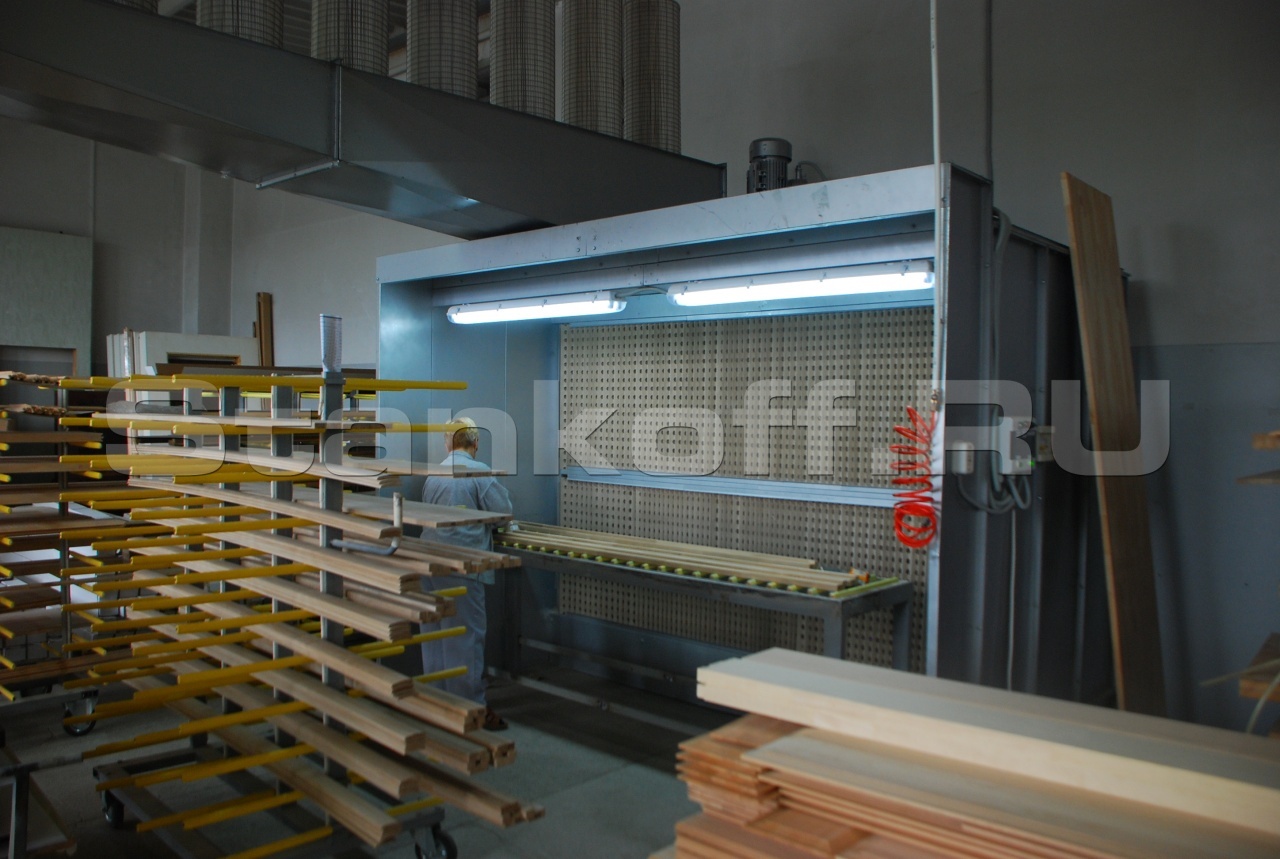

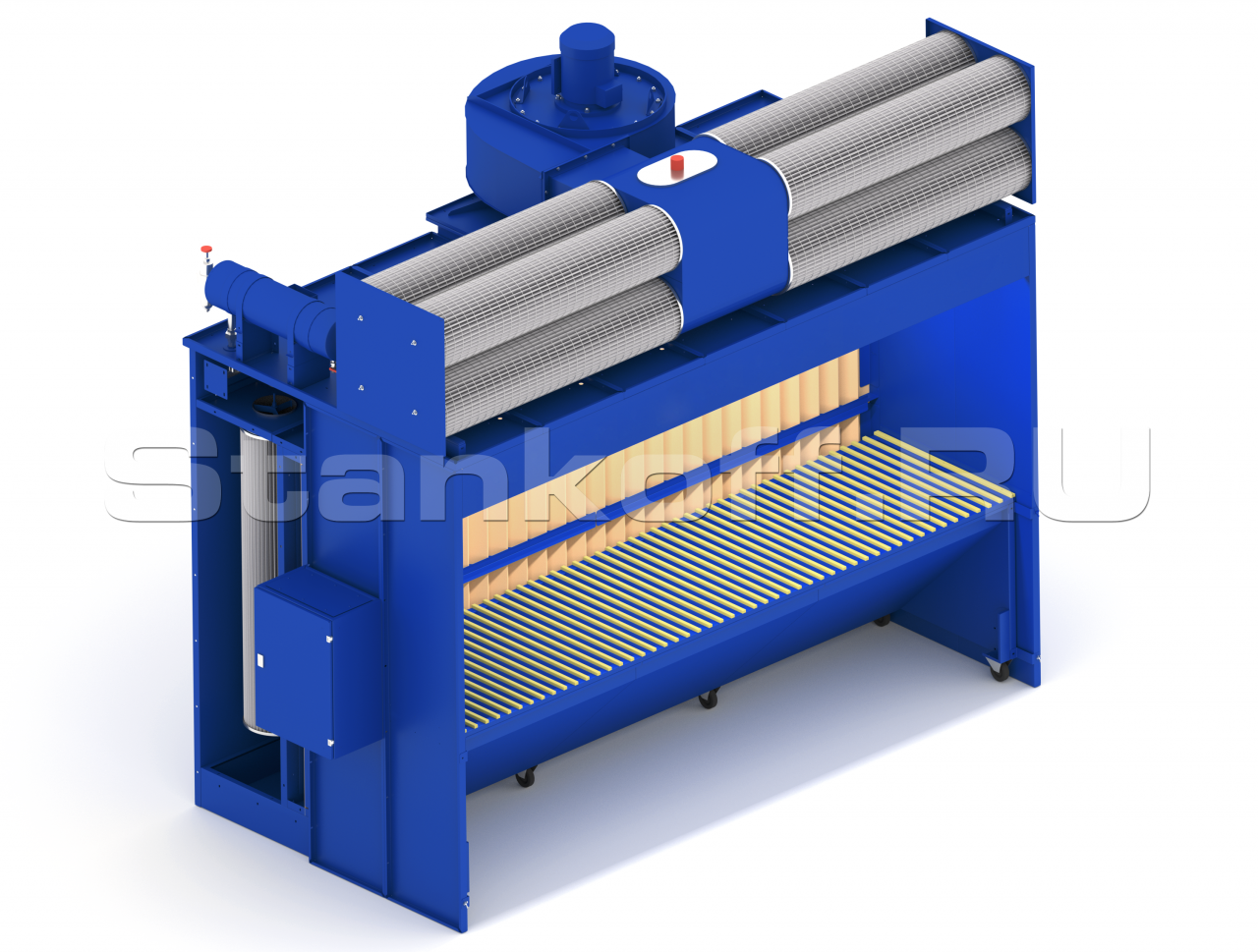

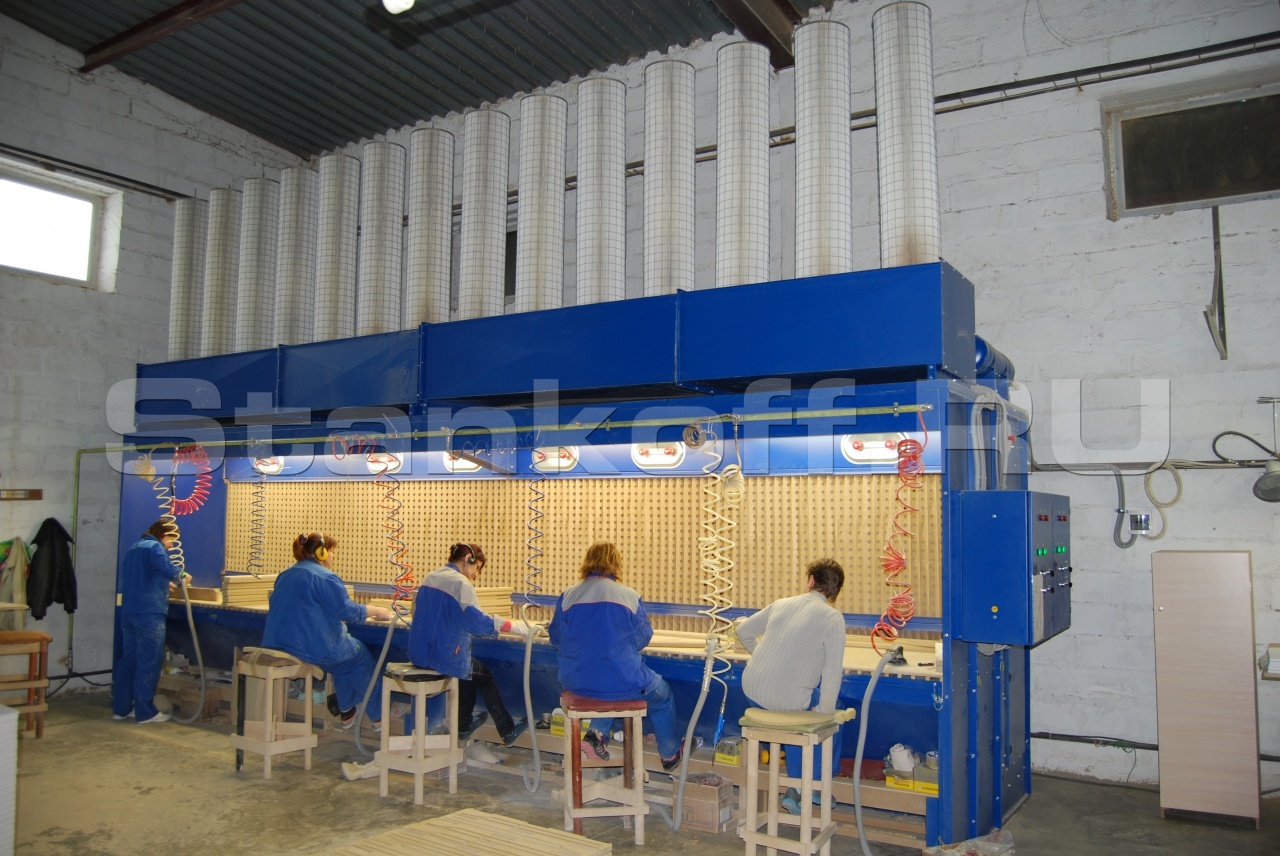

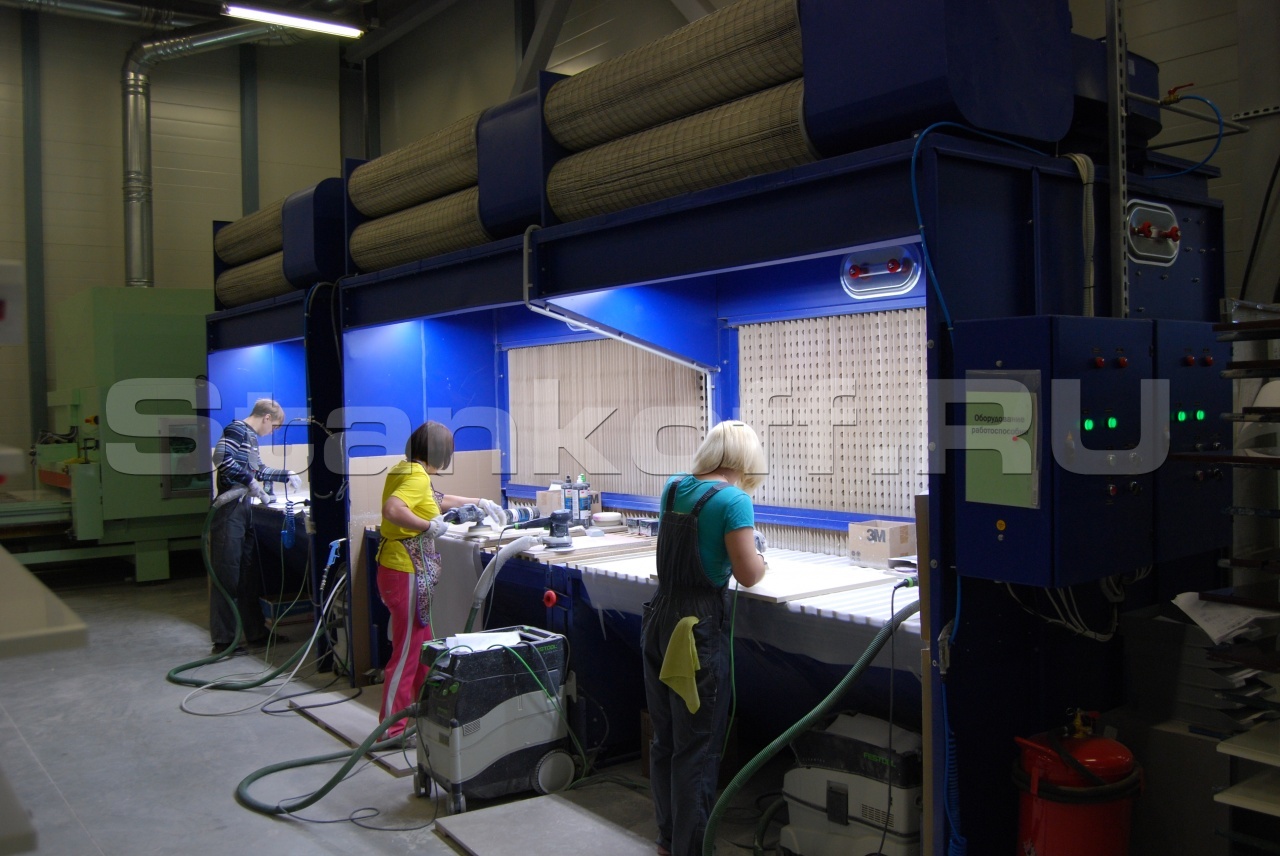

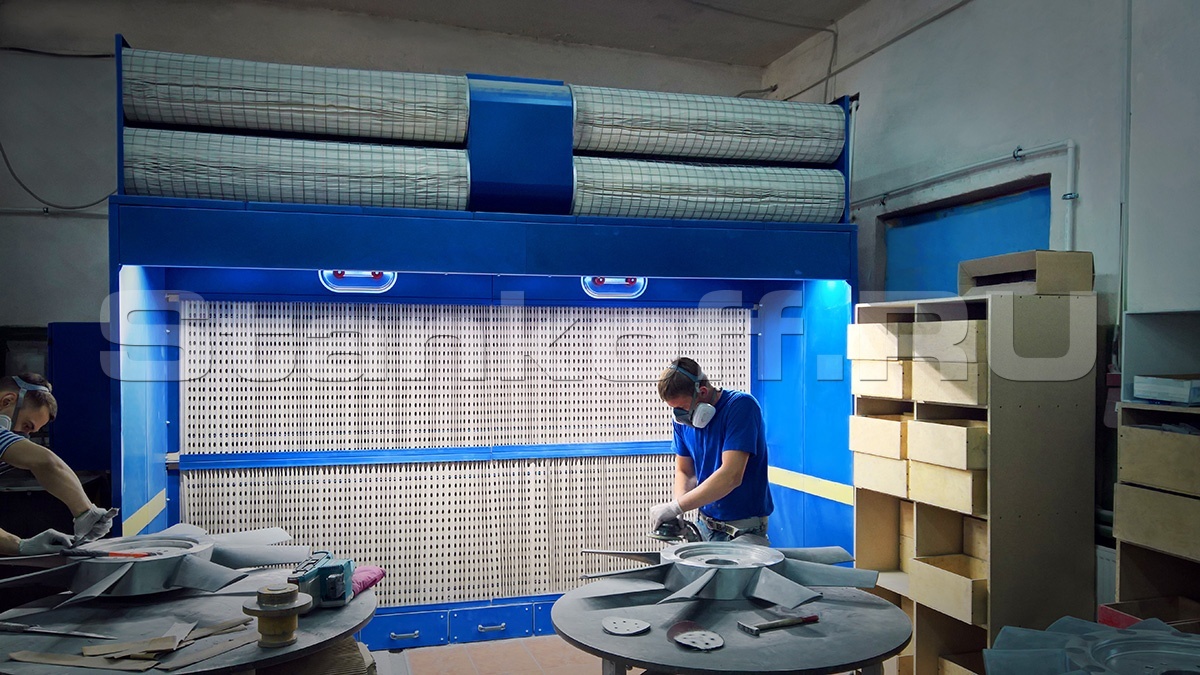

Обеспыливающие кабины предназначены для очистки воздуха от пыли, образующейся в процессе ручной шлифовки различных материалов, таких как дерево, МДФ, ДСП, фанера, искусственный и натуральный камень, металл. Высокая степень очистки позволяет вернуть воздух в рабочее помещение и обеспечить нормальные санитарно-гигиенические условия на шлифовальных участках.
Описание основных элементов кабины:
- 1 ступень очистки – фильтровальные кассеты из полиэстера. Над каждой кассетой установлен импульсный клапан, который срабатывает по заданному времени. Цикл продувки происходит без остановки системы в процессе работы.
- 2 ступень очистки – контрольная, позволяющая обеспечить остаточную концентрацию пыли не более 0,1 мг/м3.
- Шкаф управления обеспыливающей кабиной входит в комплект поставки. Предназначен для управления вентилятором, пневмоклапанами, освещением, также предусмотрена возможность подключения к противопожарной системе предприятия. В его состав входят контроллер (Mitsubishi) и преобразователь частоты.
- Контроллер управляет: вентилятором, пневмоклапанами, отслеживает давление в ресивере.
- Преобразователь частоты, предназначен для регулирования числа оборотов вентилятора, что позволяет увеличивать или уменьшать производительность. Изменение заданной частоты вращения вентилятора, осуществляется вращением ручки, которая располагается на лицевой панели преобразователя частоты. В процессе работы вентилятора, на дисплее преобразователя частоты отображается частота питания, подаваемая на электродвигатель.
- Пневмоклапана, применены для режима регенерации. В контроллере, предусмотрена возможность самостоятельного изменения заданных временных величин процесса регенерации.
- Освещение, входит в комплект поставки. Применено светодиодное (LED) освещение, которое является более экономичным, по сравнению с любыми другими источниками света. Т.е. при одном и том же световом потоке, потребляет в несколько раз меньше электроэнергии.
ОБКР 2000
Габаритные и присоединительные размеры обеспыливающей кабины ОБКР 2000 | |
H | 3200 |
h | 2440 |
A | 2600 |
L | 1930 |
l | 1790 |
a | 2500 |
e | 2010 |
k | 2360 |
c | 1000 |
nxm | 275x402 |
s | 2730 |
ОБКР комплектация 1
Условные обозначения:
1. Всасывающая панель
2. Вентилятор
3. Выдвижные ящики для сбора пыли
4. Ресивер
5. Шлифовальный стол
6. Контрольная ступень очистки
Комплектация 1.1 в составе:
- Всасывающая панель с боковыми стенками и крышей;
- Фильтровальные кассеты полиэстер, класс очистки М6.
- Система регенерации сжатым воздухом, ресивер;
- Вентилятор;
- Шкаф управления
- Реле давления, редуктор, фильтр для сжатого воздуха;
- Выдвижные ящики для сбора пыли;
Комплектация 1.2 в составе:
- Всасывающая панель с боковыми стенками и крышей;
- Фильтровальные кассеты полиэстер с антистатическими свойствами, класс очистки М6
- Система регенерации сжатым воздухом, ресивер;
- Вентилятор;
- Шкаф управления
- Реле давления, редуктор, фильтр для сжатого воздуха;
- Выдвижные ящики для сбора пыли
ОБКР комплектация 2
Условные обозначения:
1. Всасывающая панель
2. Вентилятор
3. Выдвижные ящики для сбора пыли
4. Ресивер
5 .Шлифовальный стол
6. Контрольная ступень очистки
Обеспыливающие кабины поставляются в следующих комплектациях:
Комплектация 2.1 в составе:
- Всасывающая панель с боковыми стенками и крышей;
- Фильтровальные кассеты полиэстер, класс очистки М6.
- Система регенерации сжатым воздухом, ресивер;
- Вентилятор;
- Шкаф управления с частотным преобразователем
- Реле давления, редуктор, фильтр для сжатого воздуха;
- Выдвижные ящики для сбора пыли;
- Перфорированные воздуховоды для раздачи воздуха;
- Комплект светодиодного освещения в экономичном варианте
Комплектация 2.2 в составе:
- Всасывающая панель с боковыми стенками и крышей;
- Фильтровальные кассеты полиэстер, класс очистки F9.
- Система регенерации сжатым воздухом, ресивер;
- Вентилятор;
- Шкаф управления с частотным преобразователем;
- Реле давления, редуктор, фильтр для сжатого воздуха;
- Выдвижные ящики для сбора пыли;
- Перфорированные воздуховоды для раздачи воздуха;
- Комплект светодиодного освещения в экономичном варианте
Комплектация 2.3 в составе:
- Всасывающая панель с боковыми стенками и крышей;
- Фильтровальные кассеты полиэстер с антистатическими свойствами, класс очистки Е10.
- Система регенерации сжатым воздухом, ресивер;
- Вентилятор;
- Шкаф управления с частотным преобразователем;
- Реле давления, редуктор, фильтр для сжатого воздуха;
- Выдвижные ящики для сбора пыли;
- Перфорированные воздуховоды для раздачи воздуха;
- Комплект светодиодного освещения в экономичном варианте
ОБКР комплектация 3
Условные обозначения:
1. Всасывающая панель
2. Вентилятор
3. Выдвижные ящики для сбора пыли
4. Ресивер
5. Шлифовальный стол
6. Контрольная ступень очистки
Обеспыливающие кабины поставляются в следующих комплектациях:
Комплектация 3.1 в составе:
- Всасывающая панель с боковыми стенками и крышей;
- Фильтровальные кассеты полиэстер, класс очистки М6.
- Система регенерации сжатым воздухом, ресивер;
- Вентилятор;
- Шкаф управления с частотным преобразователем
- Реле давления, редуктор, фильтр для сжатого воздуха;
- Выдвижные ящики для сбора пыли;
- Комплект светодиодного освещения с увеличенным световым потоком
- Контрольная ступень, фильтровальные кассеты из целлюлозы, класс очистки F9;
Комплектация 3.2 в составе:
- Всасывающая панель с боковыми стенками и крышей;
- Фильтровальные кассеты полиэстер, класс очистки F9;
- Система регенерации сжатым воздухом, ресивер;
- Вентилятор;
- Шкаф управления с частотным преобразователем
- Реле давления, редуктор, фильтр для сжатого воздуха;
- Выдвижные ящики для сбора пыли;
- Комплект светодиодного освещения с увеличенным световым потоком;
- Контрольная ступень, фильтровальные кассеты из целлюлозы, класс очистки F9;
Комплектация 3.3 в составе:
- Всасывающая панель с боковыми стенками и крышей;
- Фильтровальные кассеты полиэстер с антистатическими свойствами, класс очистки Е10;
- Система регенерации сжатым воздухом, ресивер;
- Вентилятор;
- Шкаф управления с частотным преобразователем
- Реле давления, редуктор, фильтр для сжатого воздуха;
- Выдвижные ящики для сбора пыли;
- Комплект светодиодного освещения с увеличенным световым потоком
В качестве дополнительной опции обеспыливающая кабина может комплектоваться шлифовальным столом. Рабочая поверхность шлифовального стола имеет специальные силиконовые накладки, на которые кладется обрабатываемая деталь.
Технические характеристики обеспыливающей кабины ОБКР 2500 | |
Производительность, макс. м³/час | 5700 |
Длина, мм | 2600 |
Ширина, мм | 1930 |
Высота, мм | 3200 |
Размер рабочей зоны, мм | 2500х2010 |
Установленная мощность освещения, мах, Вт | 350 |
Установленный вентилятор серии RU | RU 500 |
Установленная мощность вентилятора, кВт | 2,2 |
Располагаемый напор вентилятора, Па | 1200 |
Площадь фильтрации 1ступени, м² | 135 |
Площадь фильтрации 2 ступени, м² | 108 |
