Детальное описание

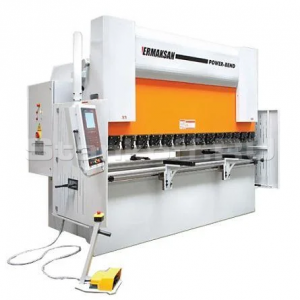

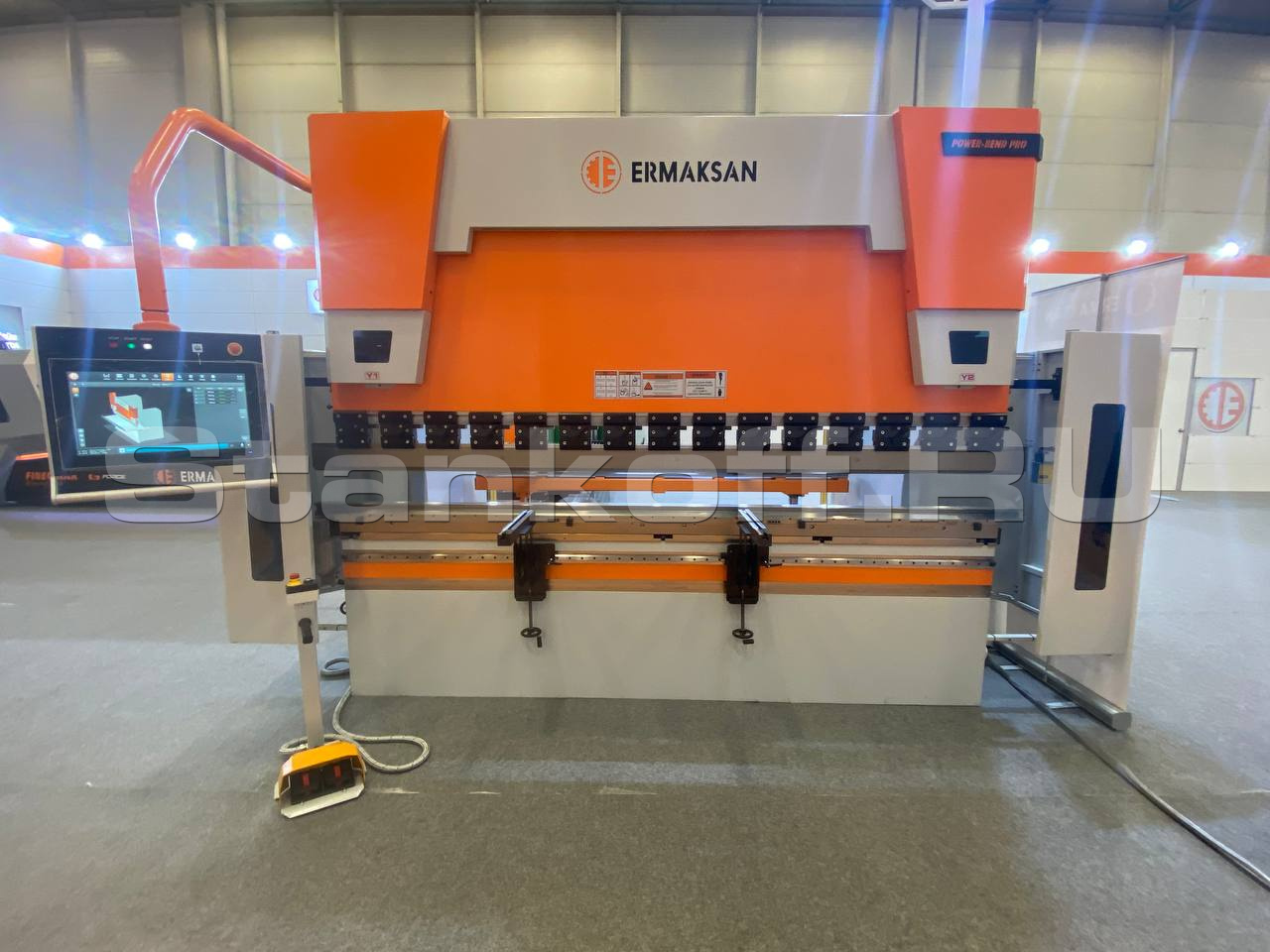

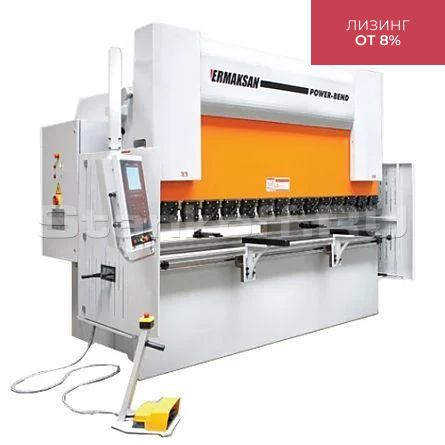

Гидравлический гибочный пресс с ЧПУ Power Bend PRO произведен на основе опыта экспертов инженерных технологий компании Ermaksan. Пресс с ЧПУ предназначен для высокоточной работы в течение длительного времени. Power-Bend PRO занимает центральное место на рынке гибочных прессов с ЧПУ, благодаря отличному качеству гибки и точной повторяемости последовательных сгибов на прессе. В стандартные свойства пресса включена автоматизация управления процессом гибки. Power-Bend PRO оснащен контроллером ЧПУ. При управлении оператор видит графическое изображение в 2D и может запрограммировать желаемый результат. Программирование облегчено подсказками, которые появляются на графическом дисплее во время процесса гибки. Контроллер автоматически может настраивать угол, величину хода, усилие сгиба, а оператору на дисплей выводит четкую последовательность процесса.

Особенности

Механическая система зажима пуансона типа Amada-Promecam

Защитный световой барьер

Передние суппорта поддержки

Суппорта служат для поддержки металла и могут регулироваться по высоте.

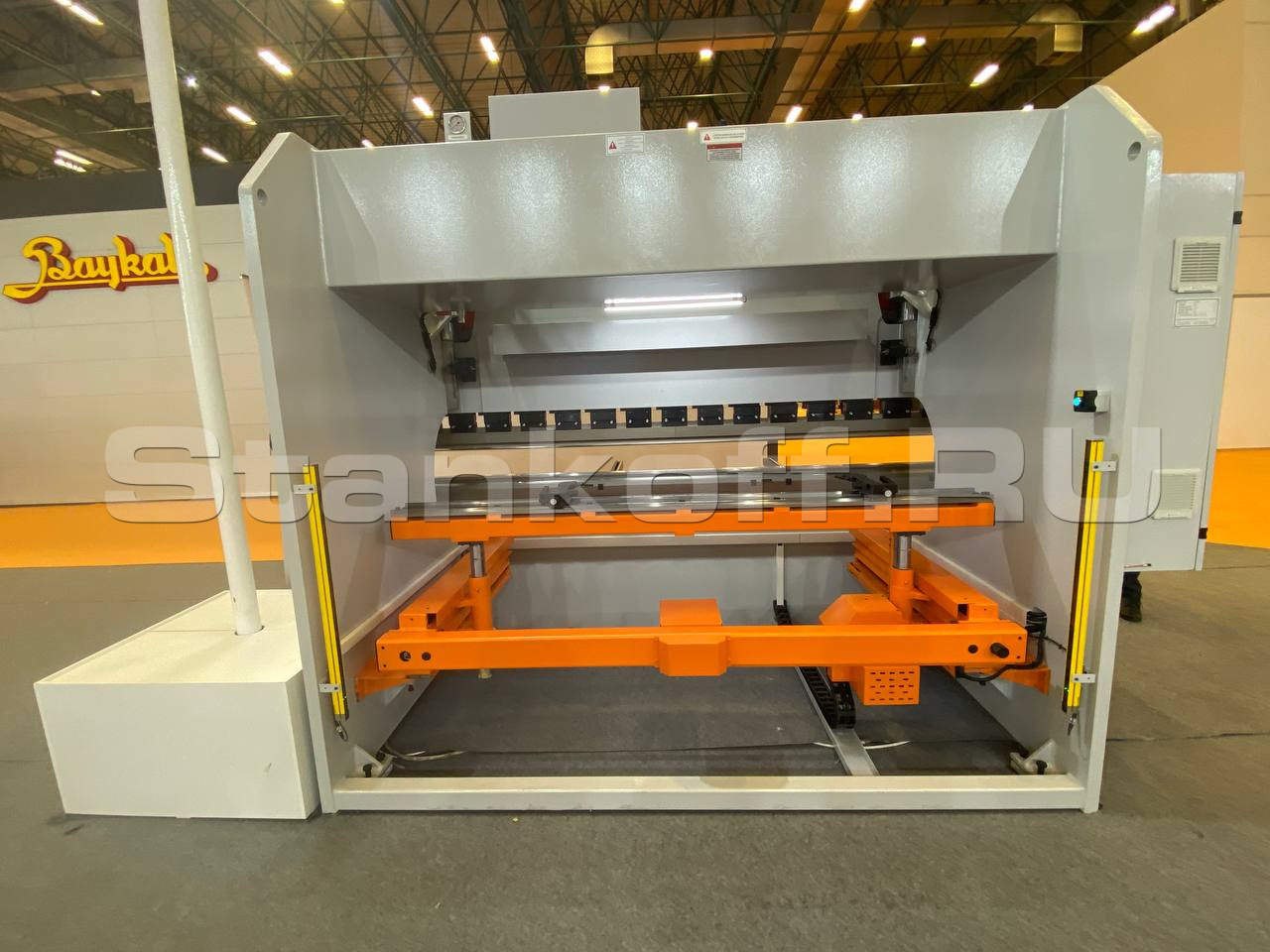

Пальцы-упоры задней траверсы

Перемещение осуществляется по линейным направляющим посредством ШВП.
По оси R упоры перемещаются посредством винтового механизма.
По оси Z упоры свободно перемещаются параллельно линии гибки по закаленной направляющей.

Дополнительные опции

Световая и лазерная система защиты рук оператора

Система быстрого крепления инструмента

Гидравлическая или пневматическая система.

Механическая система компенсации прогиба

Ручное управление.

Механическая система компенсации прогиба

Управление от ЧПУ.

Система перемещения задних упоров

2 оси (X,R)
4 оси (X,R,Z1,Z2)
6 осей (X,R,Z1,Z2,X1,X2)

Система крепления инструмента Wila

Зажим верхнего и нижнего инструмента фиксирует,
выравнивает и центрует инструменты автоматически.

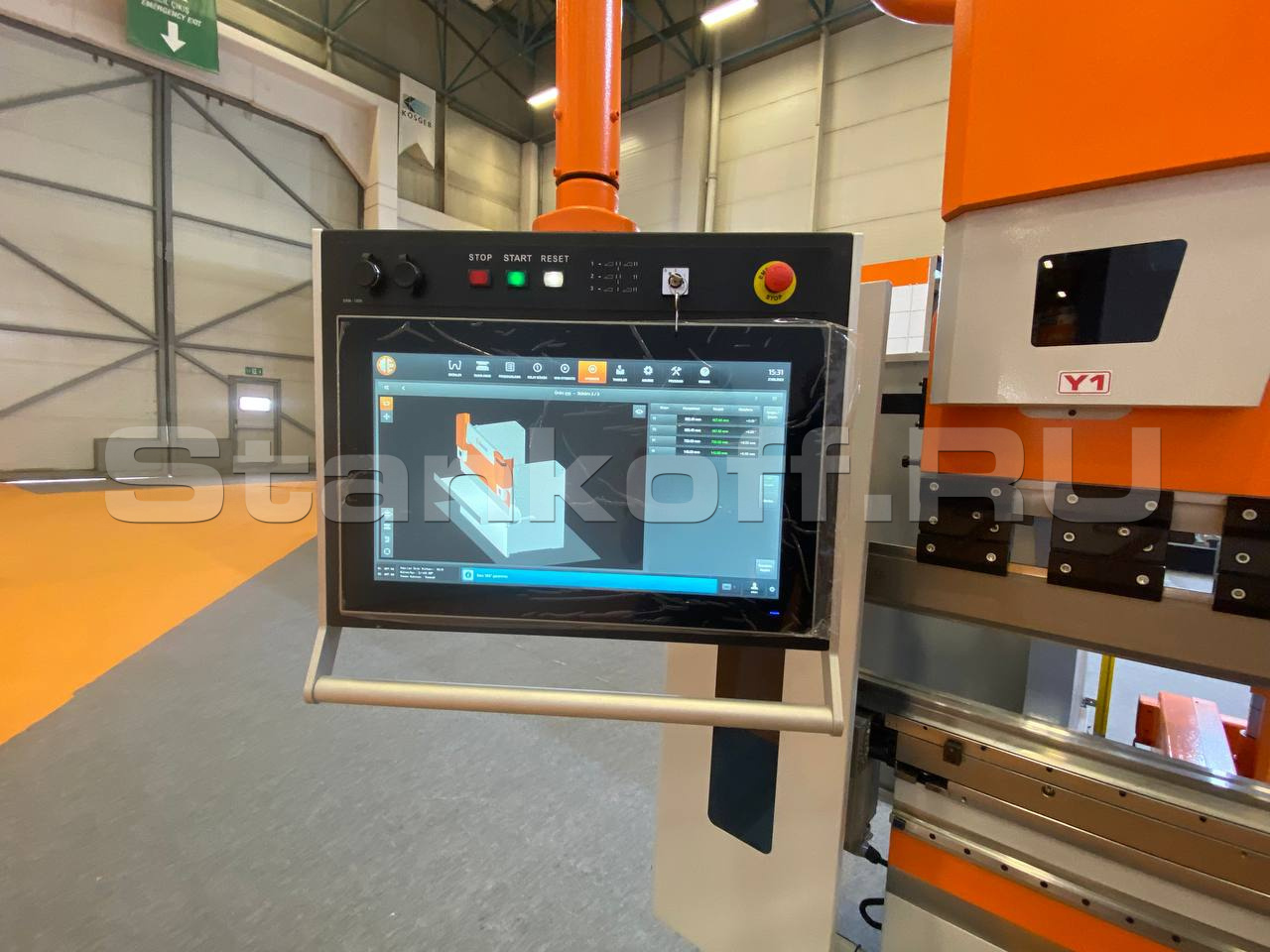

Система ЧПУ Cybelec CybTouch 12 PS

• Большой и яркий сенсорный экран, 12 дюймов;
• Простое управление, крупные кнопки;
• Функция рисунка заготовки вручную и создание профиля 2D;
• Отдельные гибы при помощи программы EasyBend;
• Серийные автоматические вычисления для выполнения процессов гибки;
• Управление до 4 осей(Y1-Y2-X-R) + компенсация прогиба;
• Энергосберегающий режим Eco.

Система ЧПУ Delem DA-52

• Количество осей – 3+1 шт. (x,y1,y2 +V);
• Дискретность измерения 0,01 мкм;
• Дискретность отображения 0,01 мкм;
• Габаритные размеры корпуса 313x226x52 мм;
• Диапазон измеряемых длин 0~9999.99 мм;
• Тип входного сигнала от датчиков обратной связи 5В, 12В;
• Дополнительные входа/выхода 5/5 шт.;
• Разрешение экрана 7 дюйм VGA;
• Подключение исполнительных механизмов через сервопривод;
• Кол-во программ/кадров – 64Мб.

Система ЧПУ ER 70

• Высокоэффективный и удобный для пользователя контроллер с ЧПУ с приемлемой ценой;
• Графическое 2D моделирование гибки;
• Графическое проектирование 2D изделия;
• 2D графический ручной контроль столкновений;
• Автоматический расчет целевого позиционирования Х и R для размеров изделия и последовательности гибки (пропуск гибки и изменение режима гибки);
• Автоматический расчет дины развертки;
• Автоматическое позиционирование Y1, Y2 в соответствии с величиной угла;
• Автоматический расчет внутреннего радиуса и хода;
• Размер экрана: 10.4" TFT ЖК одноцветный;
• Рабочая система WINDOWS;
• Память: 64 Мб;
• Объем памяти для программ обработки деталей: Мин. 2 Гб (Прибл. 1000 программ);
• Свойства программирования до 99 шагов;
• Макс. последовательность 99 (для каждой программы);
• Y1, Y2, X, К (Макс. 4 оси);
• Память верхнего и нижнего инструмента 30/60;
• Резервное копирование параметров и продуктов при помощи резервного средства USB;
• 2 USB порта, доступные для использования клавиатуры и мышки;
• Сетевая передача деталей.

Схема инструмента

Стандартная комплектация

Оси Y1+Y2+X
Линейные датчики, обеспечивающие синхронизацию осей Y1 и Y2, траверсы с точностью +/-0,01 мм.
Задний упор, управляемый ЧПУ по оси X, оснащенный шарико-винтовой парой и высокоточным двигателем.
Гидравлическая система марки Bosch-Rexroth или Hoerbiger.
Высокочувствительные линейные датчики Heidenhein или Givi Misure.
Задняя и боковая световая защита.
Автоматическая настройка усилия гибки.

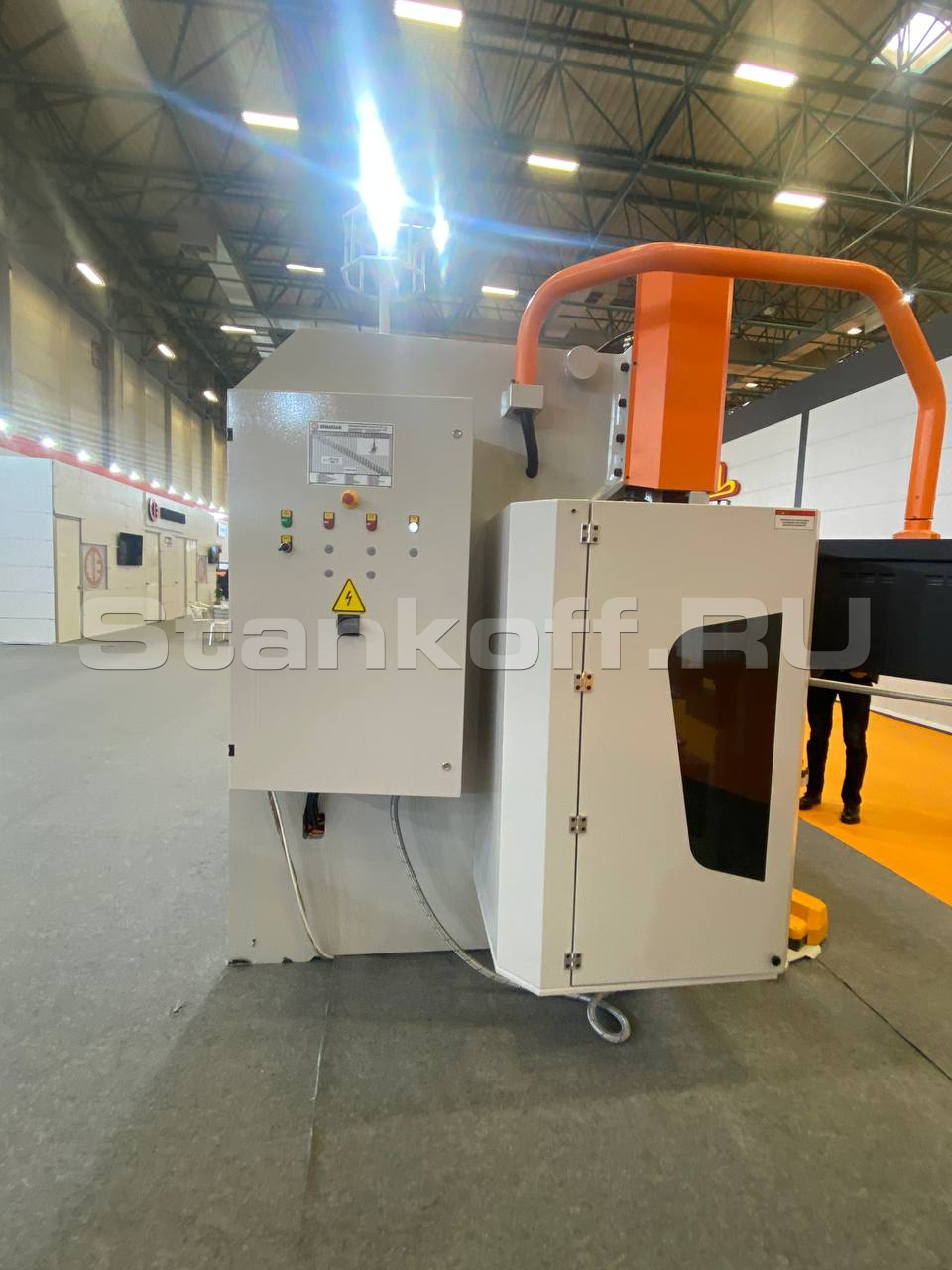

Электрическая система с охлаждением марки Siemens, в соответствии с нормами безопасности CE.
Возможность получения с одного раза желаемого угла гибки, после ввода типа материала, толщины, ширины и длины листа.
Автоматическая настройка позиций заднего упора и последовательность гибки согласно программе.
Автоматический расчет рабочего хода, соответствующего заданному углу гибки.
Совместимость сгибаемых деталей и инструментов.
Возможность повторного вызова сохраненных программ.
Универсальный инструмент: 4-х ручьевая V-образная закаленная матрица и пуансон на всю длину.
Механическая система быстрого зажима пуансона типа Amada-Promecam.

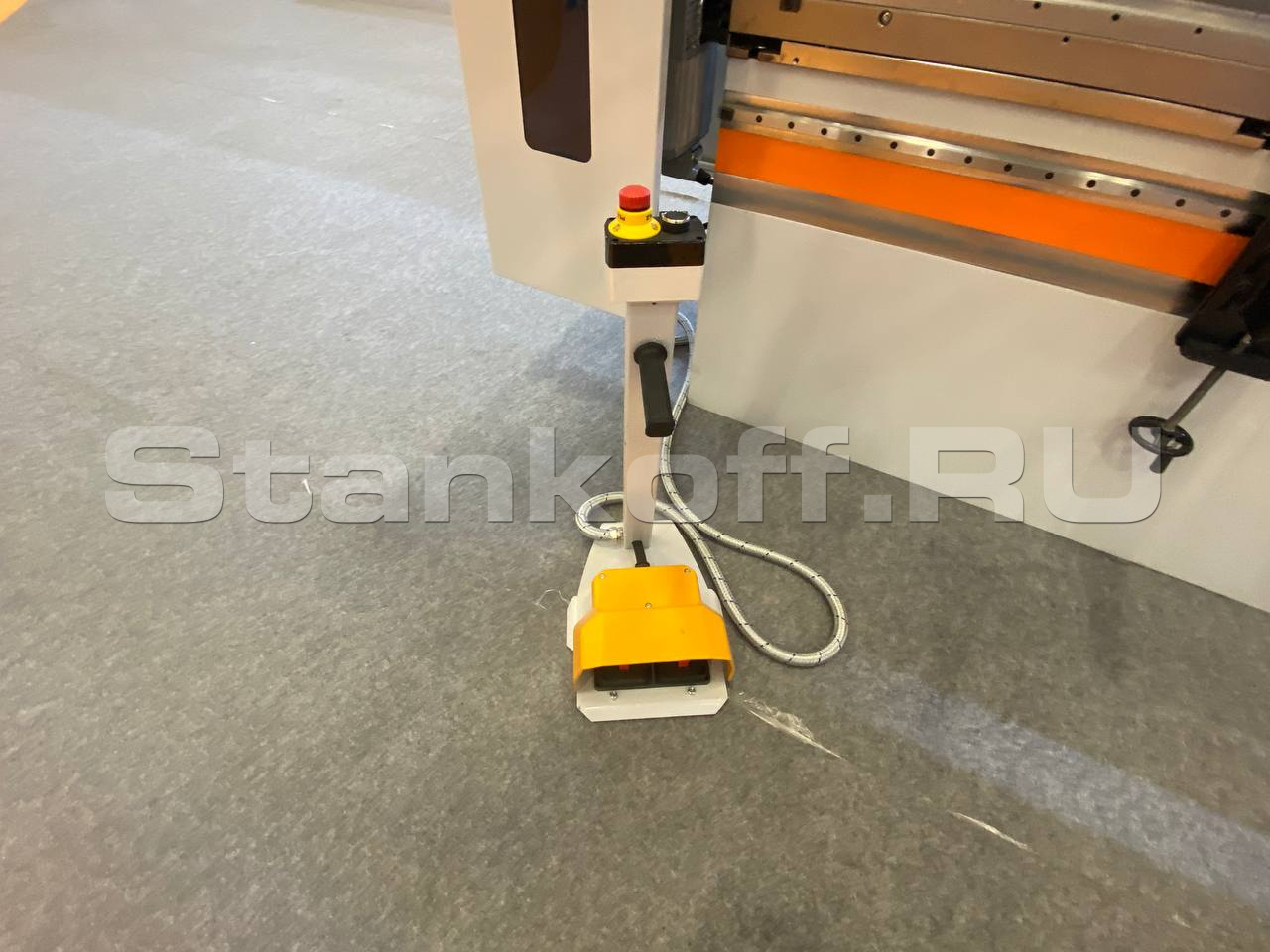

Эргономичная и мобильная панель управления.
Верхняя гибочная балка с точной настройкой параллельности по многим точкам.
Пальцы заднего упора, регулируемые с точностью до 0,01 мм.
Передний суппорт с Т - образным пазом.
Соответствие нормам безопасности СЕ.

Дополнительная комплектация

Система контроля заднего упора по осям X1-X2-R1-R2-Z1-Z2 в различной комбинации.
Компенсация прогиба управляемая вручную или от ЧПУ
Передняя световая система защиты.
Передняя лазерная система защиты.
Пневматическая и гидравлическая системы крепления пуансона.
Система крепления инструмента Wila
Передний суппорт на подшипниковых опорах.
Система охлаждения масла.
Автоматическая система смазки направляющих.
Увеличение раскрытия до 1500 мм, глубина зева до 750 мм.
Специальный инструмент.

Длина гибки, мм (А)	4100
Мощность гибки, тонн	400
Расстояние между колоннами, мм (B)	3550
Скорость подвода инструмента/скорость обратного хода, у (мм/c)	110/130
Рабочая скорость гиба, у (мм/c)	10
Перемещение по оси х, мм	1000
Емкость масла, л	400
Количество передних поддержек листа, шт	2
Мощность двигателя, кВт	30
Точность позиционирования заднего упора, мм	±0,1
Ход, мм (C)	375
Величина максимального хода, мм (D)	650
Глубина отверстия, зев, мм (E)	510
Высота стола, мм (F)	1000
Длина, мм	5100
Ширина, мм	2350
Высота, мм	3470
Масса, кг	26700
