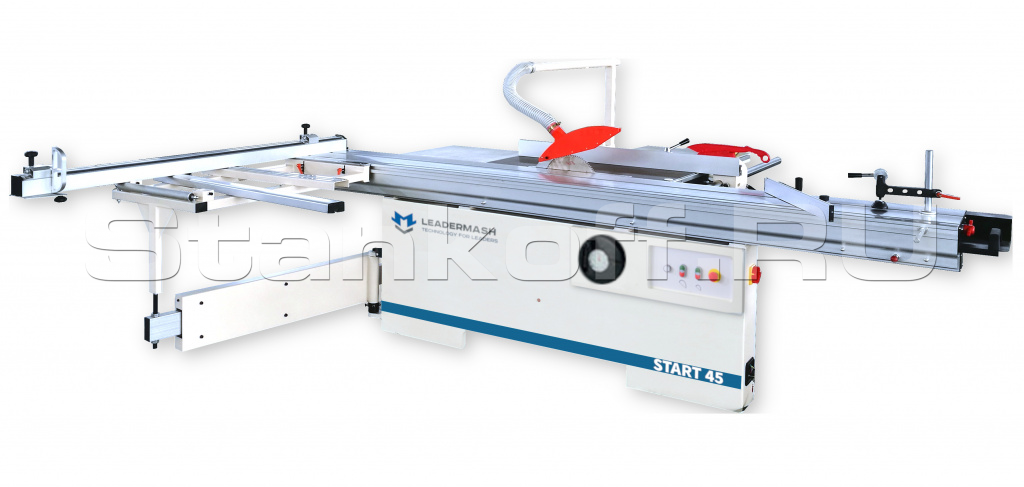

Форматно-раскроечный станок START 45
+7 (995) 888-07-03
Детальное описание
Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов. Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
Схема обработки
Конструктивные особенности
Станина
Станина станка выполнена из толстостенного стального профиля, и обшита листовым материалом. Базовые поверхности для установки основного стола и подвижной каретки проходят механическую обработку в заданной плоскости за один установ на обрабатывающих центрах с ЧПУ.
Пильный блок
Форматно-раскроечный станок СТАРТ 45 имеет цельно-литую основу пильного блока, оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы.
Роликовая каретка
Роликовая система направляющих каретки, зарекомендовала себя на Российском рынке, как самая лучшая и долговечная. Данная конструкция обеспечивает абсолютно ровный базовый пропил, в сочетании с плавностью и легкостью хода. Теперь фиксатор каретки располагается в удобном для опера-тора месте, и дает возможность зафиксировать ее в любом положении по всей длине обратного хода!
Основная линейка с упорами
Одним из важнейшим фактором работы форматно-раскроечного станка является точность выставления раззмера. Станки START 45 оснащаются высококлассными основными телескопическими лиинейками. Флажковые упоры имеют надежную фиксацию, а увеличительные линзы находятся за флажком, что предотвращает их повреждение при работе.
Наклон пильного диска
Станки оснащены наклоном пильного диска в диапазоне 0-45 градусов. Привод наклона пилы механический, для удоства работы оператора его расположили на фронтальной части станины, непосредственно в зоне работы оператора.
Основной форматный стол
Усиленная конструкция форматного стола на каретке, ребра жесткости опоры, и дополнительный поддерживающий профиль позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила.
Параллельный упор
Сам узел цельно-литой, перемещаемый по цилиндрической направляющей. Быстрая фиксация упора, и механизм точной доводки, позволяют быстро, точно и без особых усилий выставить необходимый размер. Максимальная ширина пропила по упор 1250мм.
Расширительный стол
В базовом исполнении станок оснащен двумя расширинтельными столами. Первый по ширине, для обеспечения максимального распила по боковому упору, второй стол задний, который является базовой опорой для отрезаемой детали, и удерживает ее на станке после распила.
Линейка для угловых резов
В стандартную комплектацию станка включен упор, устанавливаемый на каретку, который позволяет работать с узкими и короткими деталями, как под прямым так и под любым другим углом.
Эксцентриковый прижим
Эксцентриковый прижим так же в базовом исполнении входит в комплект поставки Форматно-раскроечного станка START 45.
Стандартный кожух
В комплект поставки станка входит аспирационный кожух на расклинивающем ноже, а так же металлический аспирационный отвод для подключения аспирации.
Кожух "euro" опция
В базовом исполнении станок оснащен двумя расширинтельными столами. Первый по ширине, для обеспечения максимального распила по боковому упору, второй стол задний, который является базовой опорой для отрезаемой детали, и удерживает ее на станке после распила.| Технические характеристики форматно-раскроечного станка START 45 |
|
| Размер каретки | 3200х365 |
| Наибольшая длина пропила, мм |
3200 |
| Наклон пилы, град | 0-45 |
| Мощность эл.двигателя основной пилы, кВт |
5,5 |
| Мощность эл.двигателя подрезной пилы, кВт |
0,75 |
| Частота вращения основной пилы, об/мин |
3800 / 5200 |
| Частота вращения подрезной пилы, об/мин |
9000 |
| Высота пропила, мм |
75 |
| Размеры рабочего стола, мм |
1200x650 |
| Диаметр основной пилы (посадочный диаметр), мм |
350(30) |
| Диаметр подрезной пилы (посадочный диаметр), мм |
120 (22) |
| Макс. ширина реза по параллельной линейке, мм |
1250 |
| Диаметры/кол-во аспирационных отверстий, мм |
1х80 и 1х120 |
| Длина, мм | 3330 |
| Ширина, мм | 3150 |
| Высота, мм | 875 |
| Масса, кг | 850 |
| Общая установленная мощность, кВт | 6,25 |
