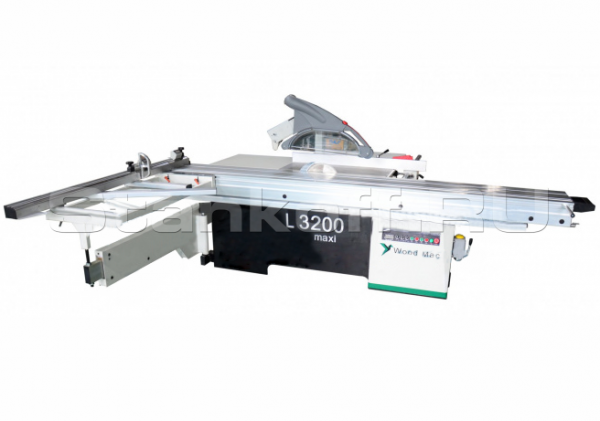

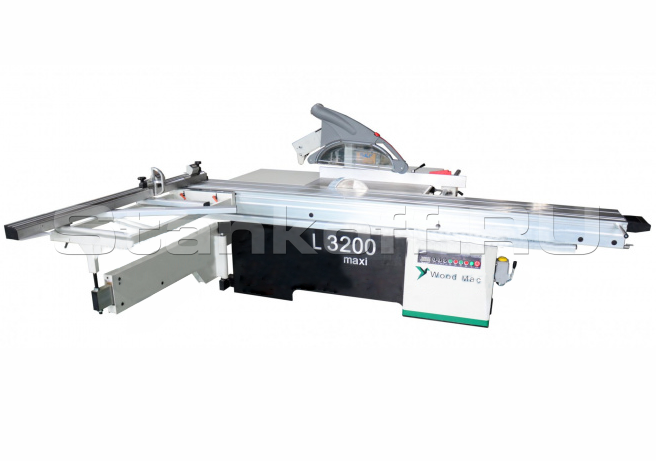

Форматно-раскроечный станок Wood Mac L3200 MAXI
+7 (995) 888-07-03
Детальное описание
Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов. Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
Схема обработки
Конструктивные особенности
Станина
Станина станка выполнена из толстостенного стального профиля, и обшита листовым материалом. Базовые поверхности для установки основного стола и подвижной каретки проходят механическую обработку в заданной плоскости за один установ на обрабатывающих центрах с ЧПУ.
Пильный блок
Форматно-раскроечный станок LM 3200 MAXI имеет цельную основу пильного блока. Крепление основного двигателя торцевое, что снижает нагрузки и предотвращает биение. Станок оснащен линейными направляющими перемещения пилы, с центральной системой смазки.Основной и подрезной валы проходят проверку точности на биение. На пильных валах используются подшипники ведущего производителя компании “SKF”.
Роликовая каретка
Роликовая система направляющих каретки, зарекомендовала себя на Российском рынке, как самая лучшая и долговечная. Данная конструкция обеспечивает абсолютно ровный базовый пропил, в сочетании с плавностью и легкостью хода. Теперь фиксатор каретки располагается в удобном для опера-тора месте, и дает возможность зафиксировать ее в любом положении по всей длине обратного хода!
Основная линейка с цифровой индикацией
Одним из важнейшим фактором работы форматно-раскроечного станка является точность выставления размера. Станок "MAXI" уже в стандартной комплектации оснащен цифровыми упорами, для точного и быстрого выставления размеров.
Наклон / подъем пильного диска
Станок оснащен электроприводом подъема и наклона пильного диска в диапазоне 0-45°. А так же что не маловажно, станок имеет независимый электропривод подъема подрезного диска.
Основной форматный стол
Усиленная конструкция форматного стола на каретке, ребра жесткости опоры, и дополнительный поддерживающий профиль позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила.
Параллельный упор
Сам узел цельно-литой, перемещаемый по цилиндрической направляющей. Быстрая фиксация упора, механизм точной доводки в сочетании с цифровой индикацией, позволяют быстро, точно и без особых усилий выставить необходимый размер. Максимальная ширина пропила по упору 1250мм.
Линейка для угловых резов
В стандартную комплектацию станка включен упор, устанавливаемый на каретку, который позволяет работать с узкими и короткими деталями, как под прямым так и под любым другим углом.
Эксцентриковый прижим
Эксцентриковый прижим так же в базовом исполнении входит в комплект поставки Форматно-раскроечного станка START 45.
Кожух "euro"
Параллелограммная защита пилы поставляется в стандартной комплектации. Имеет повышенную безопасность, больший диаметр стружкоотвода, и полностью покрывает рабочую зону. Удобное исключение кожуха из работы.| Технические характеристики форматно-раскроечного станка WoodMac L3200 MAXI |
|
| Размер каретки | 3200х380 |
| Наибольшая длина пропила, мм |
3200 |
| Наклон пилы, град | 0-45 |
| Мощность эл.двигателя основной пилы, кВт |
5,5 |
| Мощность эл.двигателя подрезной пилы, кВт |
1,1 |
| Частота вращения основной пилы, об/мин |
4000 / 6000 |
| Частота вращения подрезной пилы, об/мин |
8000 |
| Высота пропила, мм |
75 |
| Размеры рабочего стола, мм |
1200x650 |
| Диаметр основной пилы (посадочный диаметр), мм |
350(30) |
| Диаметр подрезной пилы (посадочный диаметр), мм |
120 (20) |
| Макс. ширина реза по параллельной линейке, мм |
1250 |
| Диаметры/кол-во аспирационных отверстий, мм |
1х80 и 1х120 |
| Длина, мм | 3330 |
| Ширина, мм | 3150 |
| Высота, мм | 875 |
| Масса, кг | 980 |
| Общая установленная мощность, кВт | 6,25 |
