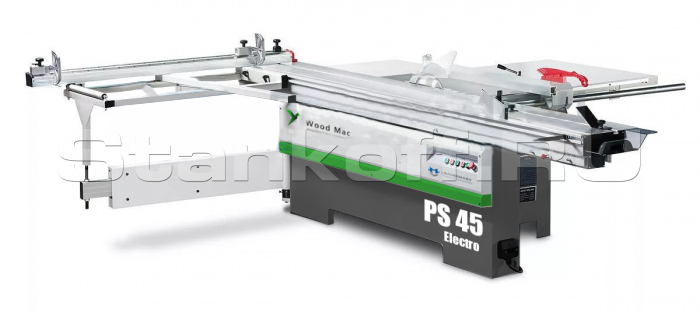

Форматно-раскроечный станок WoodMac PS 45 Electro
Детальное описание
Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов. Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
Схема обработки
![](https://www.prostanki.com/img/upload/yfZF9mrzW0BIvz_2259643227.png)
Конструктивные особенности
![Станина](https://www.prostanki.com/img/upload/fubmUROUO1Xht7_1562436943.jpeg)
Станина
Станина станка выполнена из толстостенного стального профиля, и обшита листовым материалом. Базовые поверхности для установки основного стола и подвижной каретки проходят механическую обработку в заданной плоскости за один установ на обрабатывающих центрах с ЧПУ.![Пильный блок](https://www.prostanki.com/img/upload/g4hGutvNct0oo8_7633905523.jpeg)
Пильный блок
Форматно-раскроечный станок СТАРТ 45 имеет цельно-литую основу пильного блока, оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы.Основной и подрезной валы проходят проверку точности на биение. На пильных валах используются подшибники ведущего производителя компаниии “SKF”
![Роликовая каретка](https://www.prostanki.com/img/upload/HYS3sQioUJGcIr_1987345320.jpeg)
Роликовая каретка
Роликовая система направляющих каретки, зарекомендовала себя на Российском рынке, как самая лучшая и долговечная. Данная конструкция обеспечивает абсолютно ровный базовый пропил, в сочетании с плавностью и легкостью хода. Теперь фиксатор каретки располагается в удобном для опера-тора месте, и дает возможность зафиксировать ее в любом положении по всей длине обратного хода!![Основная линейка с упорами](https://www.prostanki.com/img/upload/Wxvoqj9FqUsl6t_9215780812.jpeg)
Основная линейка с упорами
Одним из важнейшим фактором работы форматно-раскроечного станка является точность выставления раззмера. Станки START 45 оснащаются высококлассными основными телескопическими лиинейками. Флажковые упоры имеют надежную фиксацию, а увеличительные линзы находятся за флажком, что предотвращает их повреждение при работе.![Наклон пильного диска](https://www.prostanki.com/img/upload/CTDhwgOzEmdz9N_4508661939.jpeg)
Наклон пильного диска
Станки оснащены наклоном пильного диска в диапазоне 0-45 градусов. Привод наклона пилы механический, для удоства работы оператора его расположили на фронтальной части станины, непосредственно в зоне работы оператора.![Основной форматный стол](https://www.prostanki.com/img/upload/XU9vu9Pqf4jDit_5401730260.jpeg)
Основной форматный стол
Усиленная конструкция форматного стола на каретке, ребра жесткости опоры, и дополнительный поддерживающий профиль позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила.![Параллельный упор](https://www.prostanki.com/img/upload/K0tVgWLipPJfDr_7249480055.png)
Параллельный упор
Сам узел цельно-литой, перемещаемый по цилиндрической направляющей. Быстрая фиксация упора, и механизм точной доводки, позволяют быстро, точно и без особых усилий выставить необходимый размер. Максимальная ширина пропила по упор 1250мм.![Расширительный стол](https://www.prostanki.com/img/upload/LIurFcHZ9tgePH_1680515176.jpeg)
Расширительный стол
В базовом исполнении станок оснащен двумя расширинтельными столами. Первый по ширине, для обеспечения максимального распила по боковому упору, второй стол задний, который является базовой опорой для отрезаемой детали, и удерживает ее на станке после распила.![Линейка для угловых резов](https://www.prostanki.com/img/upload/h6z93JjKZPDpth_6985283295.jpeg)
Линейка для угловых резов
В стандартную комплектацию станка включен упор, устанавливаемый на каретку, который позволяет работать с узкими и короткими деталями, как под прямым так и под любым другим углом.![Эксцентриковый прижим](https://www.prostanki.com/img/upload/IqybbGQrZrmzCH_6365101400.jpeg)
Эксцентриковый прижим
Эксцентриковый прижим так же в базовом исполнении входит в комплект поставки Форматно-раскроечного станка START 45.![Стандартный кожух](https://www.prostanki.com/img/upload/R2Y2gw85mQGqKn_7380947914.jpeg)
Стандартный кожух
В комплект поставки станка входит аспирационный кожух на расклинивающем ноже, а так же металлический аспирационный отвод для подключения аспирации.![Кожух](https://www.prostanki.com/img/upload/h3BKGiUHOMt9hK_5517583788.jpeg)
Кожух "euro" опция
В базовом исполнении станок оснащен двумя расширинтельными столами. Первый по ширине, для обеспечения максимального распила по боковому упору, второй стол задний, который является базовой опорой для отрезаемой детали, и удерживает ее на станке после распила.Технические характеристики форматно-раскроечного станка WoodMac PS 45 Electro |
|
Размер каретки | 3200х365 |
Наибольшая длина пропила, мм |
3200 |
Наклон пилы, град | 0-45 |
Мощность эл.двигателя основной пилы, кВт |
5,5 |
Мощность эл.двигателя подрезной пилы, кВт |
0,75 |
Частота вращения основной пилы, об/мин |
3800 / 5200 |
Частота вращения подрезной пилы, об/мин |
9000 |
Высота пропила, мм |
75 |
Размеры рабочего стола, мм |
1200x650 |
Диаметр основной пилы (посадочный диаметр), мм |
350(30) |
Диаметр подрезной пилы (посадочный диаметр), мм |
120 (20) |
Макс. ширина реза по параллельной линейке, мм |
1250 |
Диаметры/кол-во аспирационных отверстий, мм |
1х80 и 1х120 |
Длина, мм | 3330 |
Ширина, мм | 3150 |
Высота, мм | 875 |
Масса, кг | 850 |
Общая установленная мощность, кВт | 6,25 |
