Форматно-раскроечный станок W6
+7 (995) 888-07-03
Детальное описание
Область применения:
Форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, характеризуется высоким запасом прочности, обеспечивающим стабильное функционирование всех узлов и механизмов, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.
В базовый комплект поставки входит комплект пил.
Схема обработки:
Особенности конструкции:

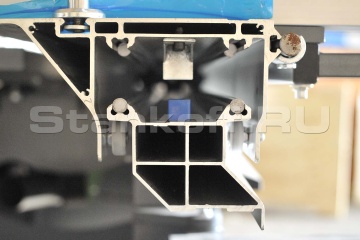

Роликовая каретка
Усиленная алюминиевая роликовая каретка длиной 3200 мм шириной 375 мм со стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию. Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен, долговечен. Каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата.

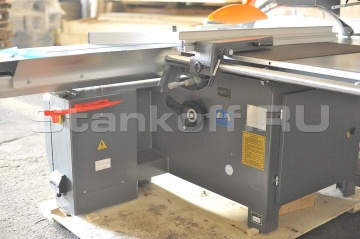

Станина станка
Станина станка сварная, имеет жесткую конструкцию и обладает большой массой, необходимой для обеспечения высокой точности раскроя и долговечности работы станка. Станина проходит термическую обработку для снятия внутренних напряжений в сварных швах.

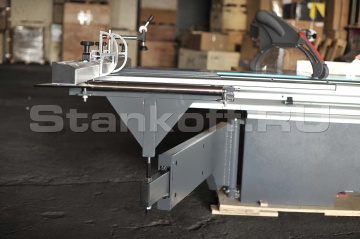

Усиленная конструкция форматного стола
Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает очень высокое качество и геометрию распила.

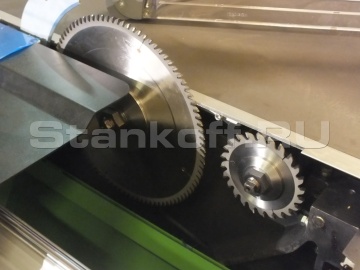

Пильный узел
Пильный узел размещается в жестком литом корпусе, обеспечивающим минимальный уровень вибрации для стабильной и точной работы узлов и механизмов. Включает в себя два режущих узла: основную пилу и подрезную пилу. Подрезная пила имеет попутное вращение относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.

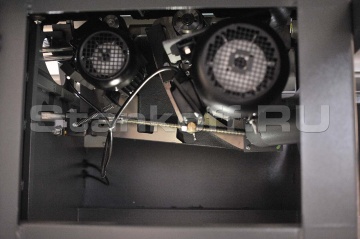

Электроприводы
Станок оснащен раздельными мощными приводами мощностью 5,5 кВт и 1,1 кВт на основную и подрезную пилы от независимых электрических двигателей, что позволяет обеспечить стабильное и точное функционирование обрабатывающих инструментов и защитить оборудования от перегрузок.
Наклон пильного узла 45 градусов
Позволяет осуществлять распил заготовки под углом.

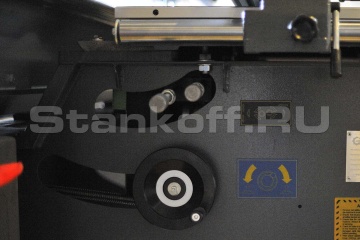

Наружняя регулировка подрезного устройства
Отличное качество раскроя облицованных деталей гарантировано наличием в базовой комплектации поставки подрезного устройства, оборудованного функцией точной настройки при помощи рукояток, размещенных на поверхности станка со стороны оператора.

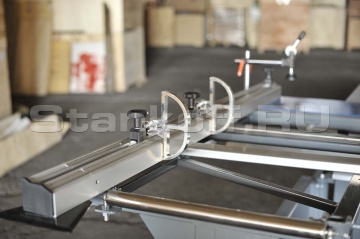

Линейка с откидными упорами и линзами
Удобное размещение материала осуществляется посредством линейки, способной поворачиваться на угол от 90 до 45 градусов для раскроя материала под заданным углом.

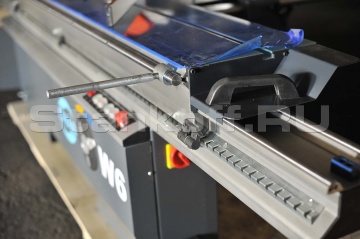

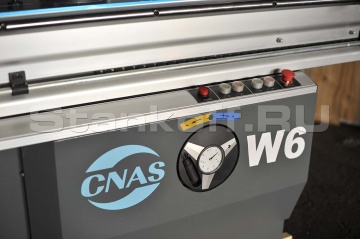

Механическая панель управления
Панель управления проста и лаконична. В штурвале наклона пилы расположен индикатор часового типа. Пульт управления выполнен под наклоном к оператору для удобства управления.

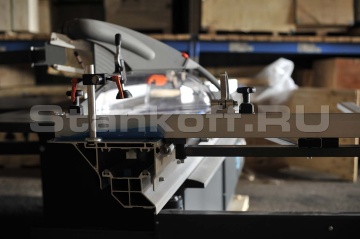

Чугунный эксцентриковый прижим
Станок дополнительно оснащен надежным чугунным эксцентриковым прижимом для надежной фиксации заготовки.

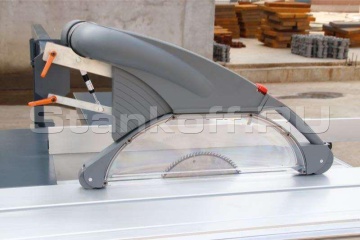

Защитный кожух
Кожух защиты пилы входит в комплект.
Комплектующие
Комплектующие надежно спрятаны в отсек в станине станка.

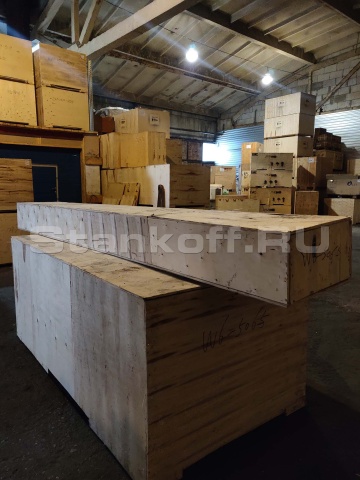

Упаковка
Каретка и станина станка упакованы в разные фанерные ящики, что полностью исключает повреждение во время транспортировки.| Макс. длина реза, мм | 3200 |
| Размеры основного стола, мм | 1130х660 |
| Размер подвижной каретки, мм | 3200х370 |
| Угол наклона пилы, град. | 0-45 |
| Диаметр основной пилы, мм | 300 х 30 |
| Диаметр подрезной пилы, мм | 120 х 20 |
| Макс. высота реза, мм | 75 |
| Макс. высота реза пилой 300 мм, 45 град. | 55 |
| Диаметр патрубков аспирации (верхний), мм | 75 |
| Частота вращения основной пилы, об./мин. | 4000, 6000 |
| Частота вращения подрезной пилы, об./мин. | 8000 |
| Мощность электродвигателя основной пилы, кВт | 5,5 |
| Мощность электродвигателя подрезной пилы, кВт | 1,1 |
| Габаритные размеры, мм | 3250х3150х900 |
| Размеры в упаковке, мм | 1150х910х220 3250х230х460 |
| Вес, кг | 720 |
| Вес в упаковке, кг | 760 |
