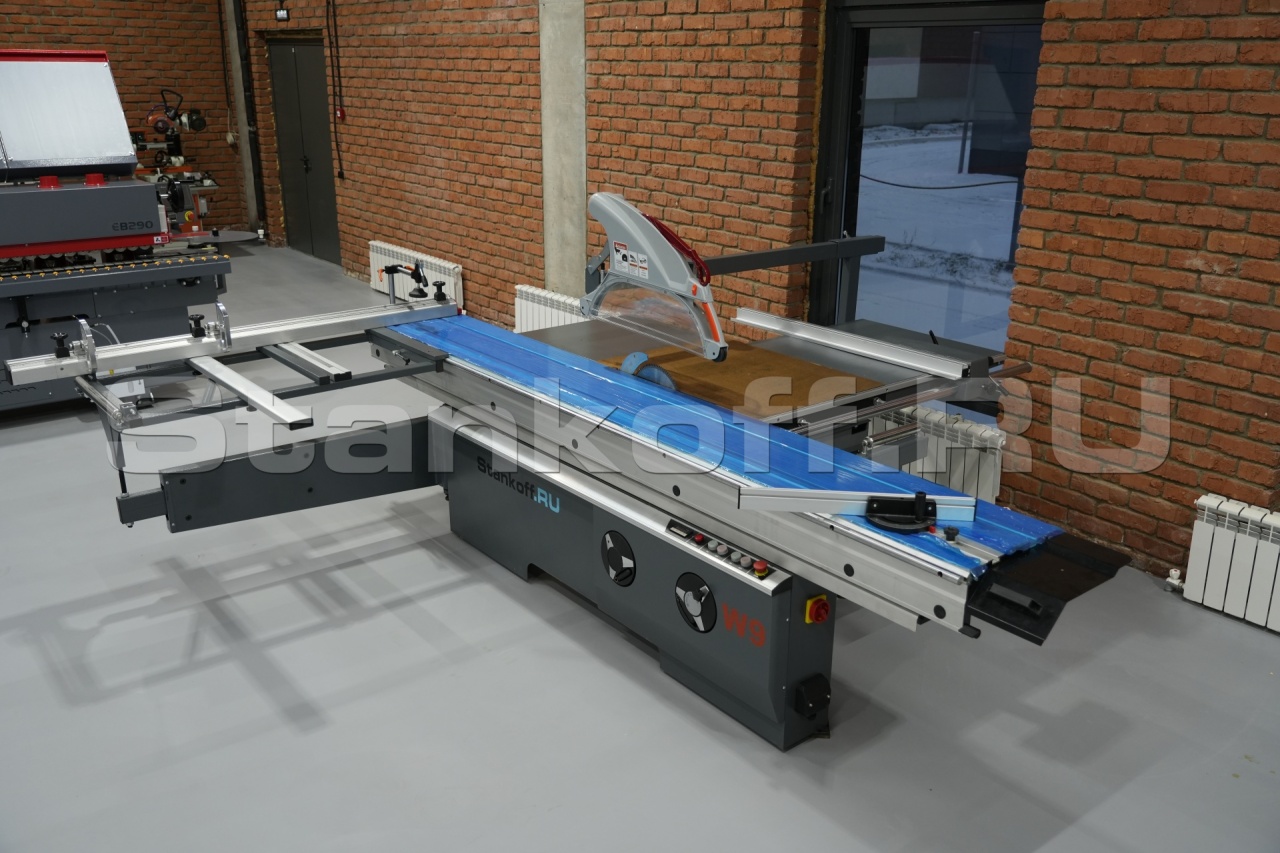

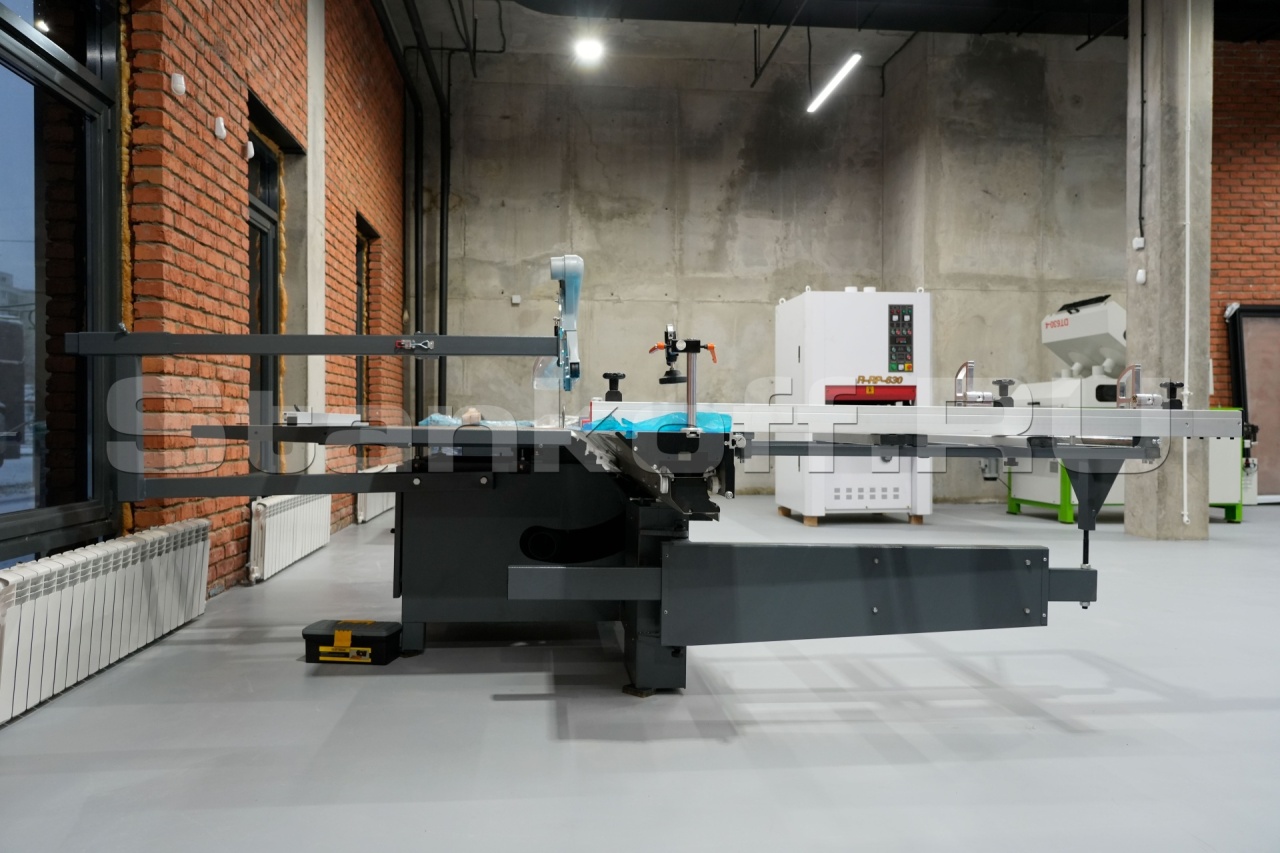

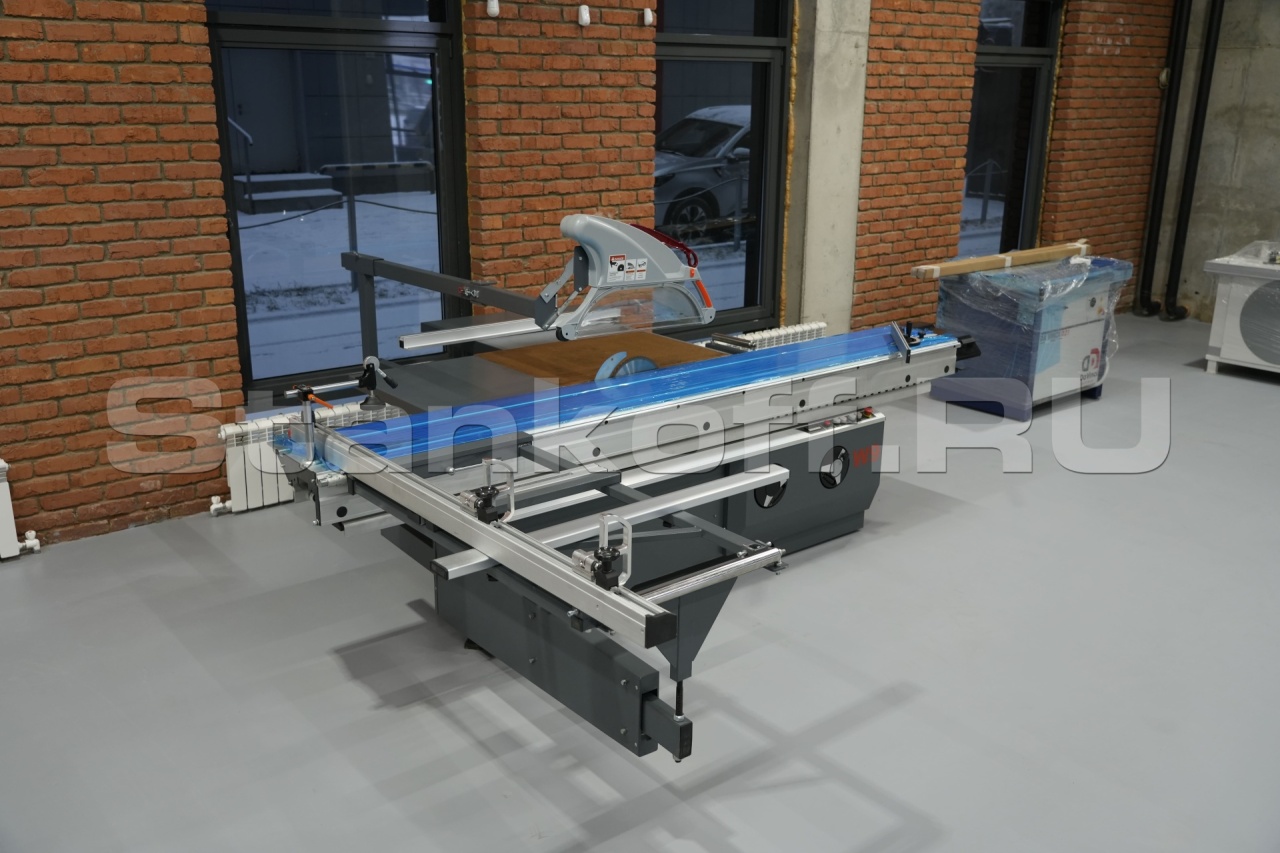

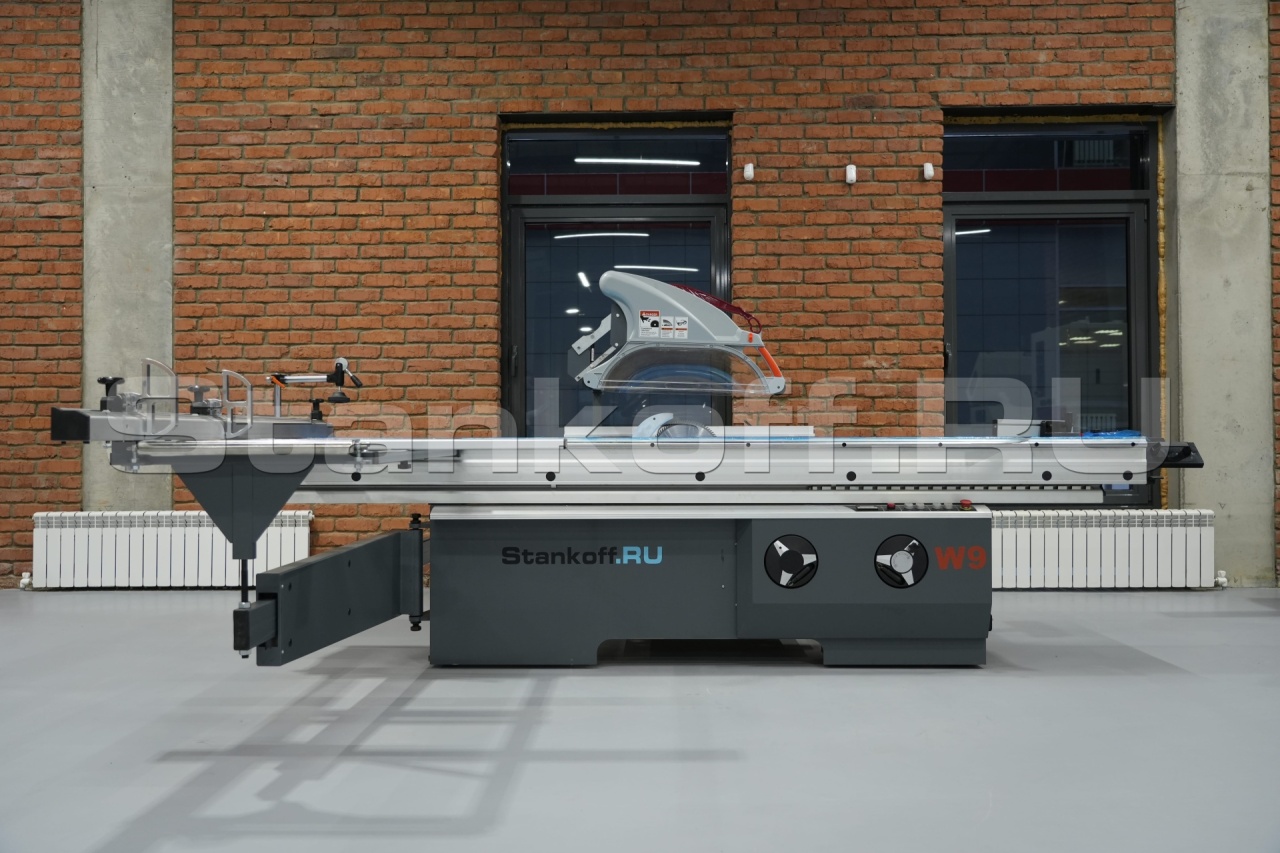

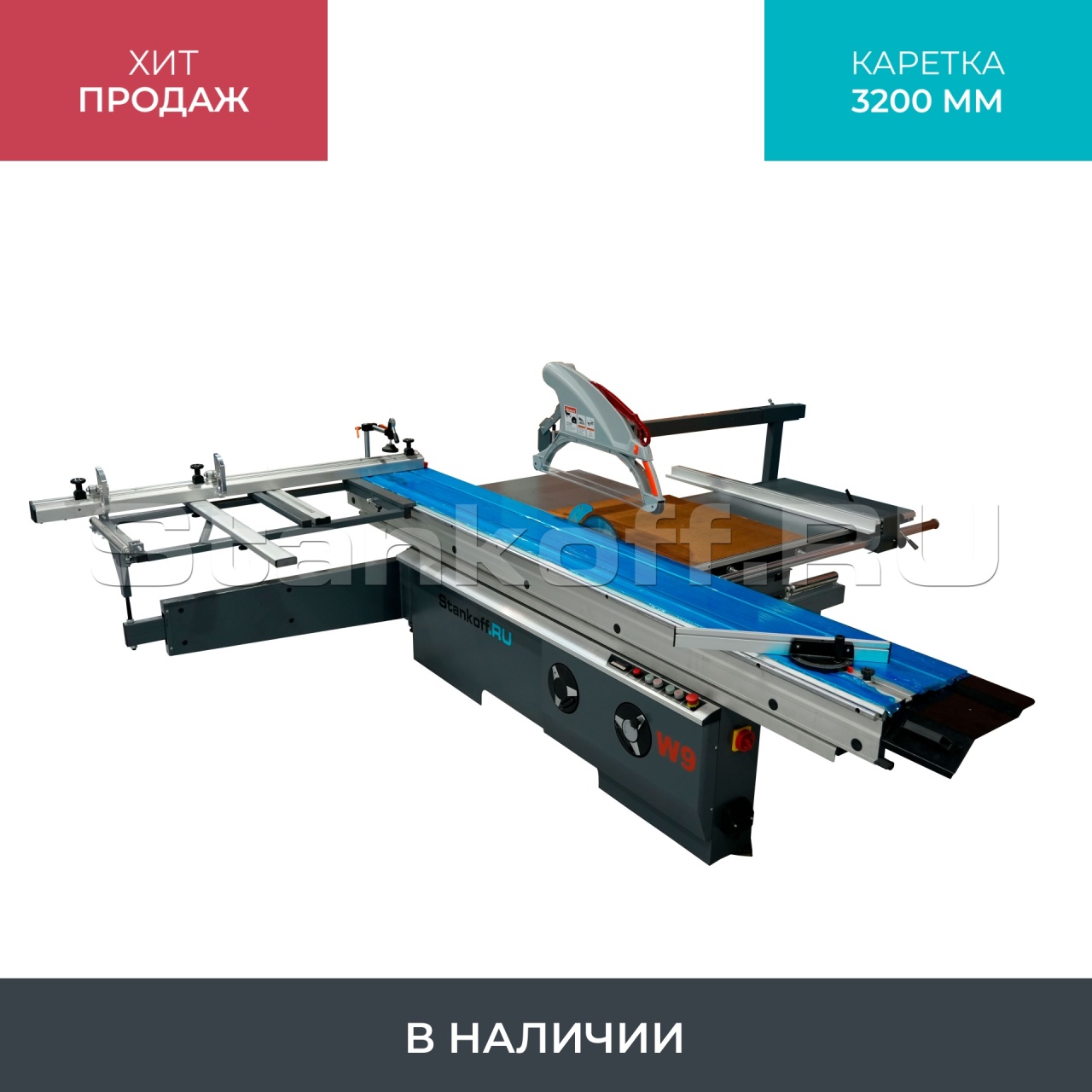

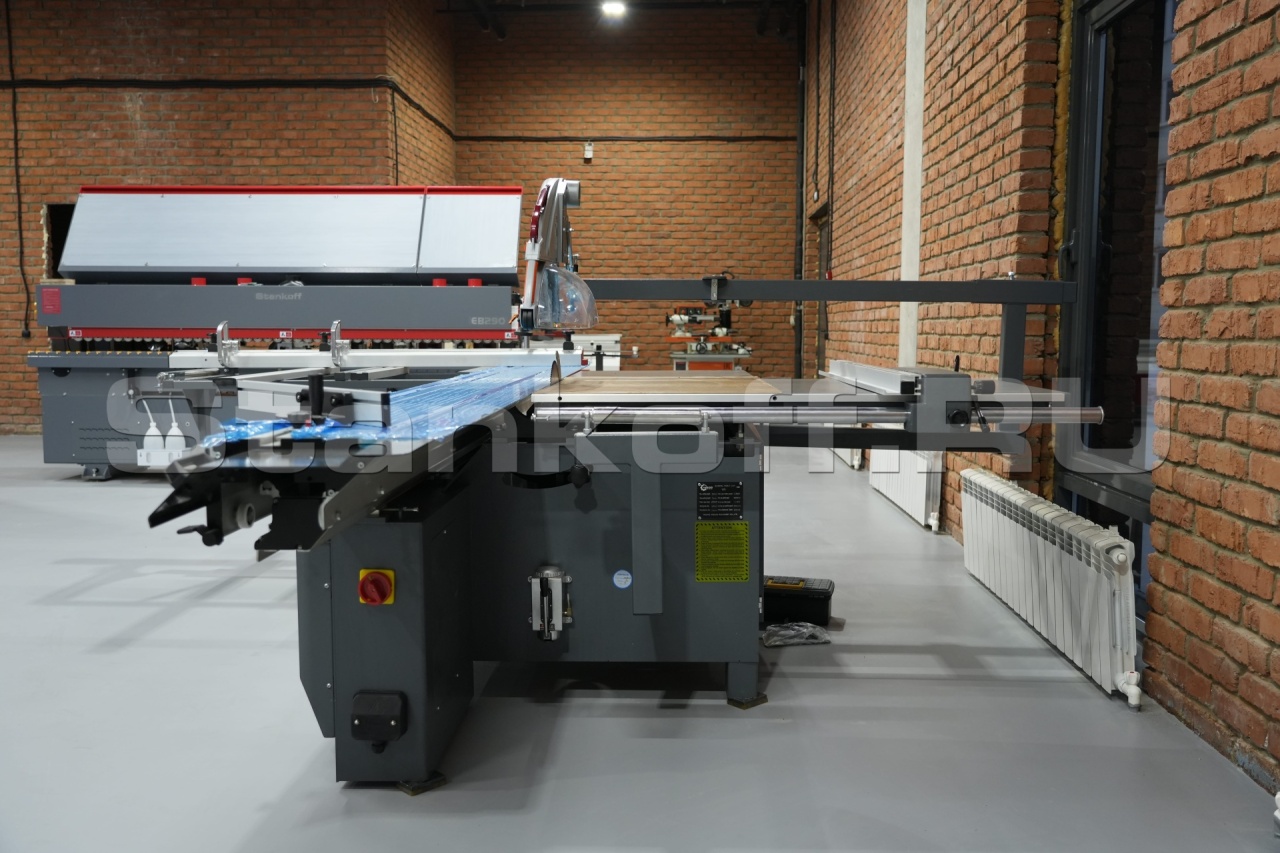

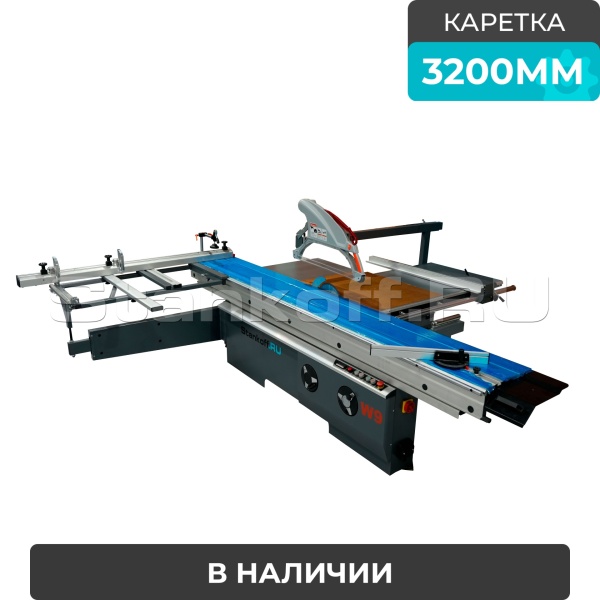

Форматно-раскроечный станок с роликовой кареткой и наклоном пилы W9
+7 (995) 888-07-03
Детальное описание
Форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.
Конструктивные особенности

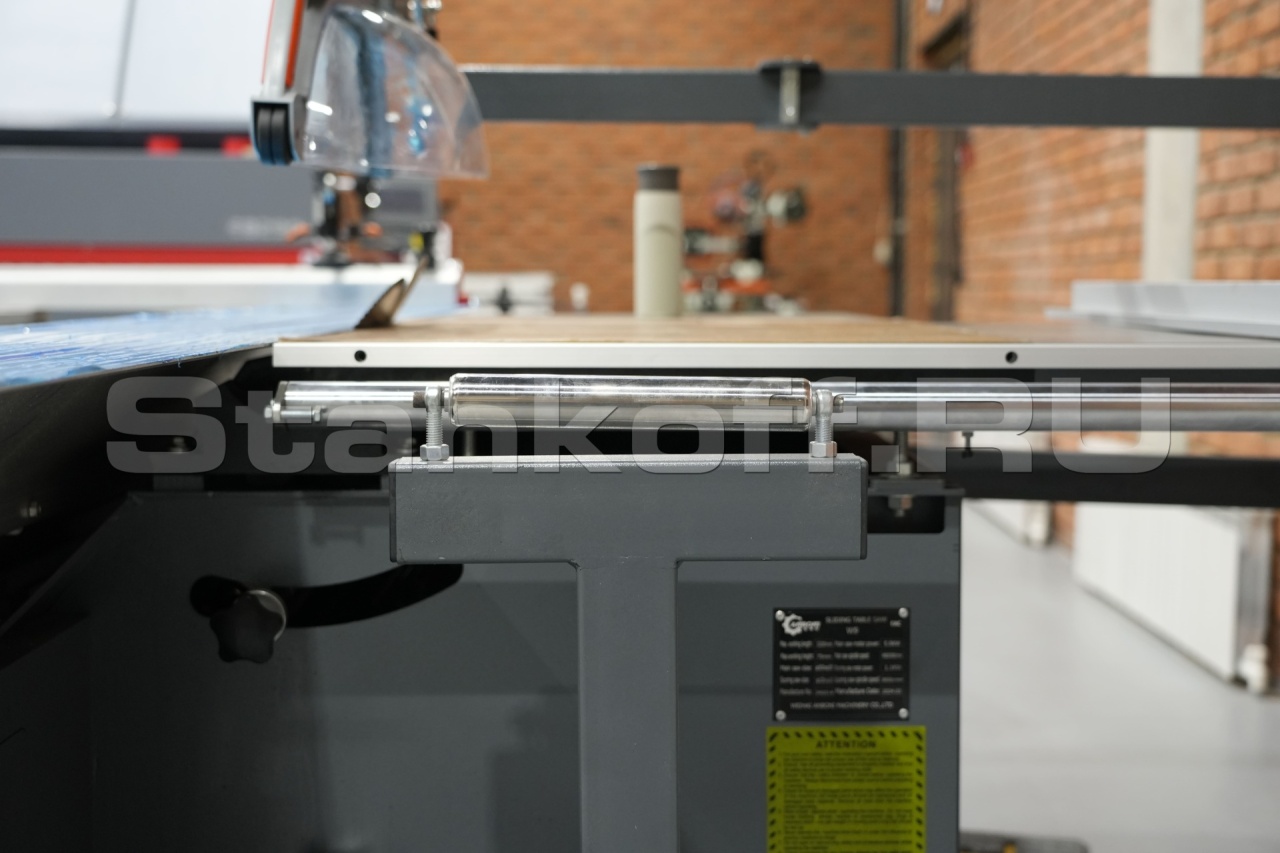

Надежная роликовая каретка
Роликовая каретка со стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.

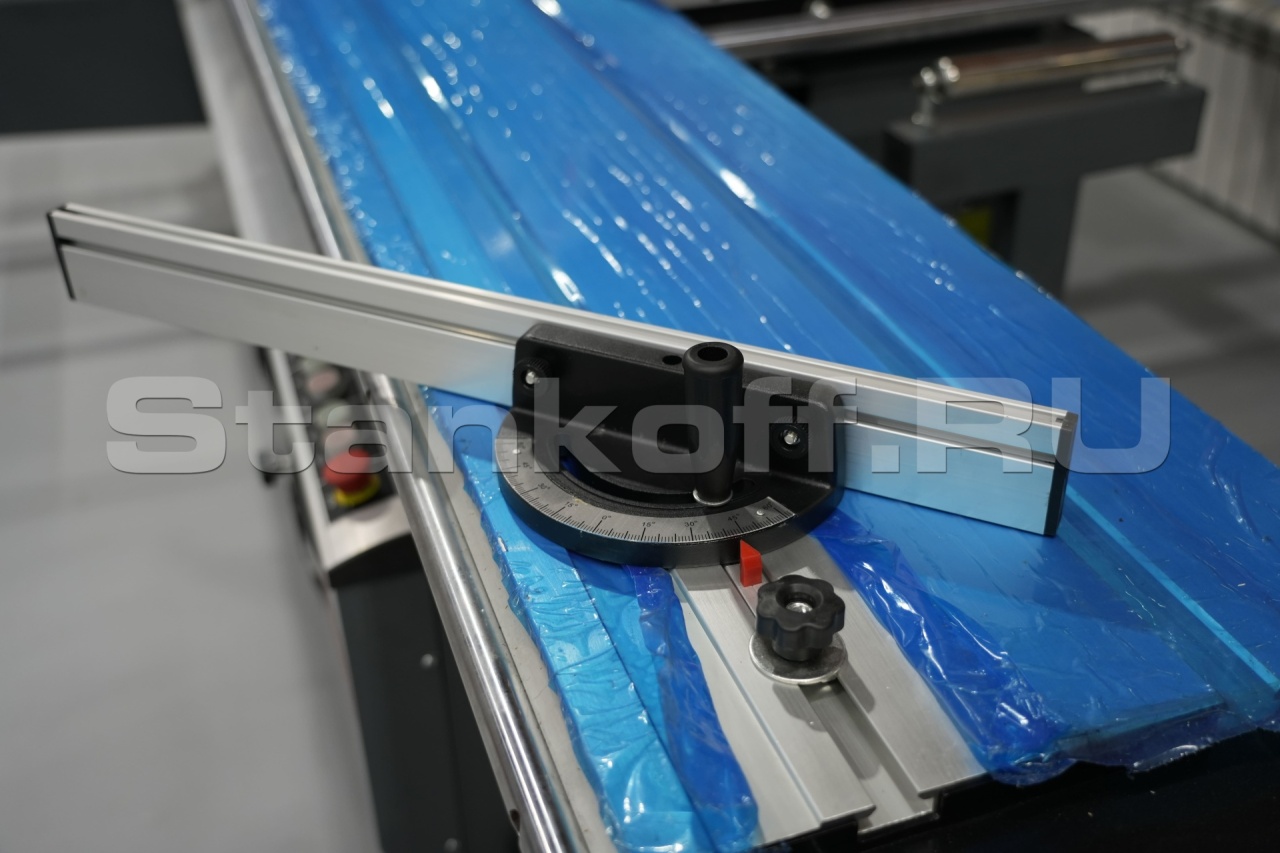

Линейка
Линейка для большего удобства оснащена откидными упорами и линзами.
Централизованная система смазки
Смазка узлов основной и подрезной пилы производится централизовано с одного устройства смазки с ручным приводом.
Защитный кожух
Кожух защиты пилы установлен на поворотной штанге. В стандартную комплектацию станка входит кожух защиты пилы с металлическим кронштейном.
Кожух защиты пилы
Имеет наклон пильного узла до 45 градусов.
Электродвигатели
Мощные приводы основной и подрезной пил 5,5кВт и 1,1 кВт.
Пильный узел
Удобный доступ к пилам при обслуживании.
Управление станком
Панель управления проста и лаконична.
Экран наклона
ЖК-экран с индикацией угла наклона.
Настройка пилы
Удобная настройка подрезной пилы на боковой стенке станка.
Доталкиватель
Для обеспечения безопасности работы в комплект станка входит пластиковый доталкиватель с крепежом на корпусе продольной упорной линейки.
Фиксатор
Удобный и надежный фиксатор с 45 точками фиксации каретки.
Опора для подачи
Дополнительная роликовая опора для подачи заготовки.
Эксцентриковый прижим
Станок дополнительно оснащен надежным чугунным эксцентриковым прижимом для надежной фиксации заготовки.Схема обработки
| Максимальная длина реза, мм | 3170 |
| Размеры основного стола, мм | 9000х650 |
| Размер подвижной каретки, мм | 3200х410 |
| Угол наклона пилы, град. | 0-45 |
| Диаметр основной пилы, мм | 300х30 |
| Диаметр подрезной пилы, мм | 120х20 |
| Максимальная высота реза, мм | 80 |
| Максимальная высота реза пилой 300 мм, 45 град. | 55 |
| Мощность электродвигателя основной пилы, кВт | 5,5 |
| Мощность электродвигателя подрезной пилы, кВт | 1,1 |
| Диаметр патрубков аспирации сети, мм | 80 (верхний), 100 (нижний) |
| Частота вращения основной пилы, об/мин | 4000, 6000 |
| Частота вращения подрезной пилы, об/мин | 8000 |
| Габаритные размеры, мм | 3390х3390х1300 |
| Размеры в упаковке, мм | 2200х1150х900 (объем 2,28 м3); 2 место: 3290х240х440 (объем 0,35 м3) |
| Вес, кг | 900 |
