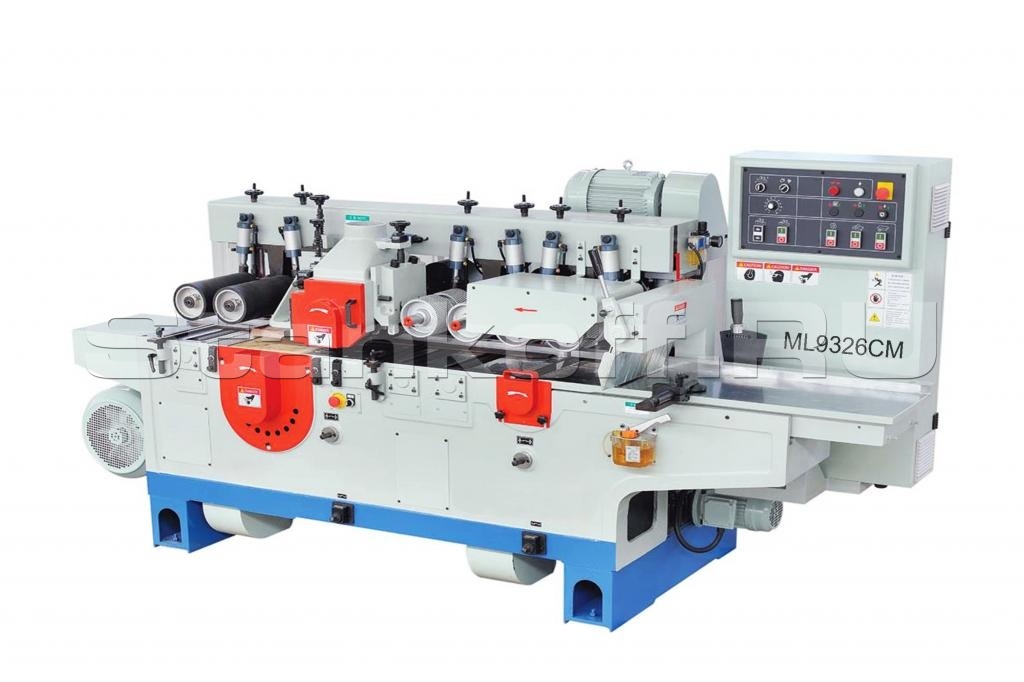

Многопильный станок с 2-х сторонним рейсмусом ML9326CM
+7 (995) 888-07-09
Детальное описание
Предназначен для продольного двухстороннего фрезерования в размер по толщине заготовок из древесины с дальнейшей продольной распиловкой калиброванной заготовки на доски, бруски заданной толщины, а также раскроя досок на заготовки заданной ширины.
Область применения:
Предприятия и цеха по производству брусков «Таруки», клееного мебельного щита, производству погонажных изделий, производству мебели, столярно-строительных изделий, и другие деревообрабатывающие производства.
Схема обработки:
Получаемые изделия:
Конструктивные особенности:
Чугунная массивная литая станина
Чугунная массивная литая станина, прошедшая точную механическую обработку за 1 установку, а также специальную термическую обработку для снятия внутренних напряжений металла.Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность

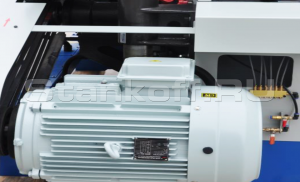

Мощность привода пильного узла 30 кВт
Мощность привода пильного узла 30 кВт позволяет устанавливать несколько дисковых пил диаметром до 300 мм с максимальной высотой пропила заготовки 90 мм
Высокоскоростные прецизионные динамически сбалансированные шпиндели
Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку.
Мощная система подачи и фиксации пиломатериала
Система подачи состоит из оптимального количества приводных роликов (расположенных как в столе, так и над столом). В столе станка расположено 3 приводных ролика.
Ручной насос для смазки рабочего стола
На стол по необходимости подается смазка. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки.
Когтевая защита
Установлена на станке и препятствует обратному выбросу заготовок. Благодаря данной системе соблюдаются нормы безопасности оператора станка. Когтевые лучи изготовлены из прочной стали.
Специальное исполнение верхнего прижима и плиты пильного узла
Изготовлены из текстолита и твердых пород древесины для удобства и быстрого формирования необходимого постава пил.
Чугунные редукторы с карданным приводом прижимных роликов
Мощная система подачи ( передача крутящего момента) позволяет протягивать заготовки при максимальных режимах пиления, а литое исполнение редукторов позволяет избегать возникновения каких-либо вибраций.
Электронный инвертор
Для бесступенчатой регулировки скорости подачи заготовок в диапазоне от 5 до 25 м/мин используется частотный инвертор. Надежная и современная система позволяет достигать необходимых скоростей подачи при самых разных режимах пиления.
Пневматическое управление прижимными роликами
Это обеспечивает безупречное позиционирование заготовки в процессе обработки. Настройка усилия прижима производится быстро и удобно с центрального пульта управления.
Наружный диаметр шпинделей 50 мм
Позволяет обрабатывать заготовки шириной 200 мм, использовать дисковые пилы.| Технические характеристики многопильного станка c 2-x сторонним рейсмусом ML9326CM | |
| Ширина обработки, мм | до 260 |
| Толщина заготовки, мм | 10 - 90 |
| Скорость подачи, м/мин | 6 - 30 |
| Частота вращения фрезерных шпинделей, об/мин | 6000 |
| Частота вращения пильного шпинделя, об/мин | 4500 |
| Диаметр шпинделей, мм | 50 |
| Диаметр инструмента на 1-м горизонтальном шпинделе, мм | 140 |
| Диаметр инструмента на 2-м горизонтальном шпинделе, мм | 140 - 180 |
| Диаметр инструмента на пильном узле, мм | 200 - 300 |
| Мощности двигателей приводов шпинделей: | |
| 1-й нижний горизонтальный шпиндель, кВт | 7,5 |
| 2-й верхний горизонтальный шпиндель, кВт | 11 |
| 3-й нижний пильный узел, кВт | 30 |
| Мощность двигателя привода подачи, кВт | 4 |
| Мощность двигателя перемещения подающей траверсы, кВт | 0,75 |
| Мощность двигателя перемещения пильного шпинделя, кВт | 0,37 |
| Установленная мощность, кВт | 53, 62 |
| Давление воздуха в пневмосистеме, мПа | 0,4 - 0,6 |
| Диаметр X количество патрубков под аспирацию, мм X шт. | 140 х 3 |
| Длина, мм | 3200x1460x1580 |
| Вес, кг | 3000 |
