Кромкооблицовочный станок с автоподачей MF50SA
+7 (995) 888-07-03
Детальное описание
Предназначен для облицовывания прямолинейных и криволинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом.
Приклеивание ведется при автоматической подаче заготовки.
Подача кромочного материала в зону приклеивания осуществляется автоматически из магазина
Область применения:
Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).
Конструктивные особенности:
Промышленный фен
Осуществляет предварительный разогрев кромочного материала для придания ему эластичности, чем обеспечивается наиболее эффективное приклеивание кромки.

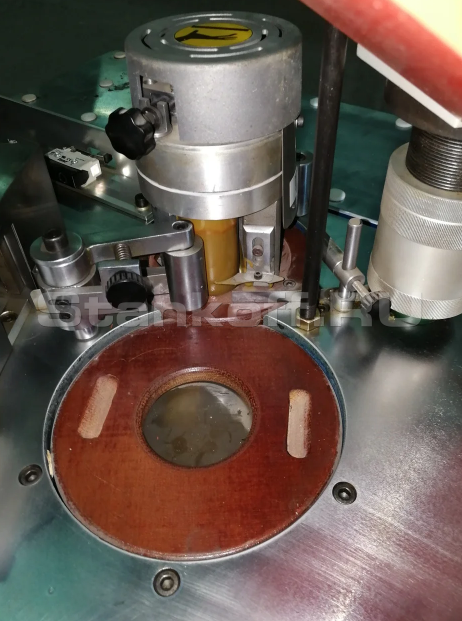

Узел нанесения клея
Два отдельных приводных ролика наносят клей на заготовку и на кромочный материал.Удобная регулировка количества подаваемого клея.
Клеевая ванночка с тефлоновым покрытием расположена ниже уровня рабочего стола, что обеспечивает постоянную рециркуляцию клея и предотвращает его перегрев.
Наклонный рабочий стол
Возможность поворота рабочего стола на угол до 45° по направляющим с регулировкой по высоте. Обеспечивается нанесение кромочного материала на заготовки, торец которых раскроен под углом от 0 до 45°. Отсчет угла наклона производится по линейке.
Счетчик измерения длины кромки
Производится автоматический отсчет длины кромочного материала, предварительно заданного на пульте управления.
Предварительная обрезка кромочного материала
Осуществляется с помощью ножа, перемещаемого пневмоцилиндром по направляющим. На станке предусмотрено два режима обрезки: ручной и автоматический.
Подачи кромочного материала из магазина
Подача кромочного материала осуществляется с помощью пневмопедали «запуск/остановка» и конечного выключателя.
Блок подготовки воздуха
Осуществляется регулировка давления в пневмосистеме, для создания усилия прижима подающего ролика и усилия предварительной обрезки кромочного материала. Отсчет уровня давления ведется по манометрам.

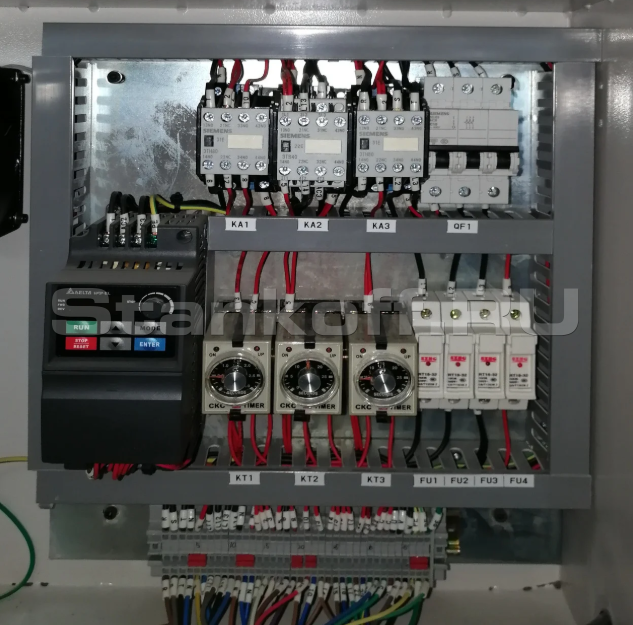

Промышленные контроллеры
Управление станком осуществляется за счет контроллеров производства Siemens.Все электронные компоненты собраны в едином защищенном блоке, размещенном в станке.

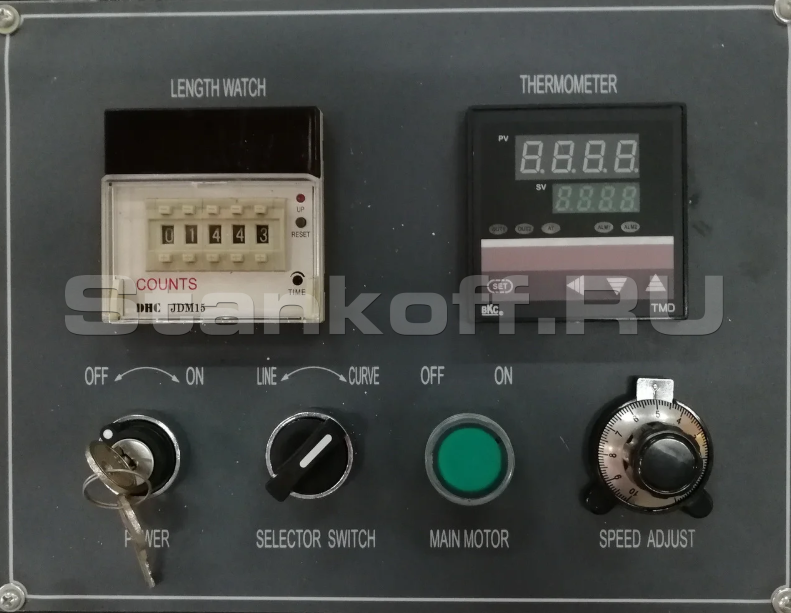

Пульт управления
Эргономичный выносной пульт управления станком обеспечивает удобство эксплуатации| Технические характеристики кромкооблицовочного станка MF50SA | |
| Размеры кромочного материала толщина, мм | 0,3-3 |
| Размеры кромочного материала ширина, мм | 15-50 |
Радиус кривизны обрабатываемой детали, наименьший, мм |
20 |
Скорость подачи кромочного материала, (бесступенчатая), м/мин |
6 |
Наклон рабочего стола, град. |
0 – 45 |
Температура нагрева, наибольшая, °С |
250 |
Мощность нагревателей, кВт |
1,73 |
Мощность электродвигателя подачи кромочного материала, кВт |
0,4 |
Общая установленная мощность, кВт |
2,13 |
Рабочее давление в пневмосистеме, МПа (кг/см2) |
0,6-0,8 (6 – 8) |
Габариты, мм |
1800х1120х1600 |
Масса, кг |
370 |
