Детальное описание

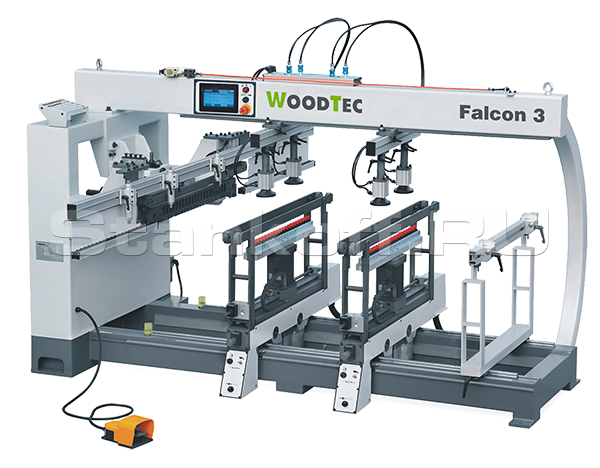

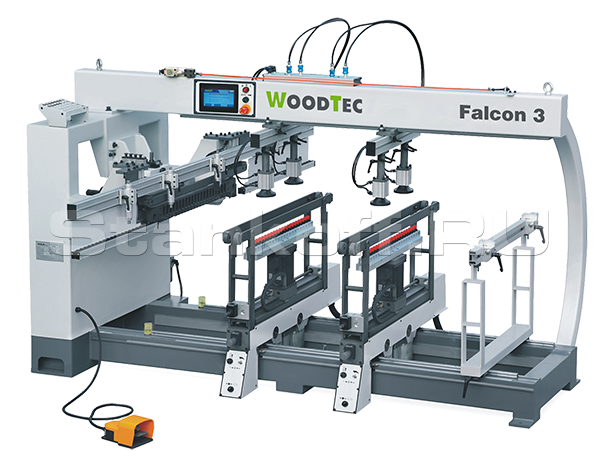

WoodTec Falcon 3 - Станок осуществляет сверление глухих и сквозных отверстий в поверхностях деталей и заготовок, произведенных из древесины, плитных и листовых материалов на ее основе. Возможно одновременное сверление в горизонтальной и вертикальной плоскостях. Работа станка осуществляется в полуавтоматическом режиме.

Область применения

Применяется на предприятиях и в цехах по производству мебели с серийным и массовым выпуском продукции, станок обеспечивает сверление большинства карт присадки.

Схема обработки

Особенности:

Высокая жесткость станины;
Мощные надежные привода;
Промышленный пульт управления с ЖК-дисплеем;
Безупречное качество и точность обработки;
Фиксация сверлильных групп осуществляется с помощью пневматики;
Цифровые счетчики на сверлильных группах, позволяют делать быструю и точную перенастройку с одного размера на другой;
Возможность поворота сверлильной группы на 90 градусов;
Станок прост в обслуживании и переналадке.

Конструктивные особенности:

Пульт управления

Управление станком осуществляется при помощи промышленного пульта с ЖК-дисплеем. Отличается эргономичностью и обеспечивает удобство работы и настройки станка.

Сверлильные суппорты

Могут быстро и точно перенастраиваться по положению в зависимости от карты присадки, а также имеют функцию поворота на 90°

Вертикальная сверлильная голова

Горизонтальная сверлильная голова

Перемещение вертикальных сверлильных групп происходит по линейным направляющим, что обеспечивает точность работы.

Позиционирование вертикальных сверлильных групп происходит с точностью до 0,1 мм, благодаря микрометрическим упорам и электронным цифровым датчикам, которые так же сокращают время установки размеров при настройке по ширине и обеспечивают высокую точность.

Регулировка глубины сверления в торец

Горизонтальный суппорт крепятся на четырех массивных цилиндрических направляющих повышенной износостойкости. Обеспечивает прецизионное сверление отверстий в торце детали. Направляющие перемещения суппорта выполнены полностью закрытыми.

Система фиксации заготовок

Пневмоприжимы, настраивающиеся на толщину заготовки, а также имеющие возможность базирования в любом месте рабочей зоны станка обеспечивают точную и надежную фиксацию заготовок.

Блок подготовки воздуха

Узел подготовки сжатого воздуха, обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, а так же позволяет осуществлять регулировку давления сжатого воз-духа и его контроль на входе в пневмосистему. Так же имеется лубрикатор который автомати-чески с подачей воздуха смазывает штоки пневмоцилиндров, и др. внутренние элементы пневматики.

Технические характеристики сверильно-присадочного станка WoodTec Falcon 3
Расстояние между сверлильными шпинделями в группе, мм	32
Количество сверлильных головок в вертикальной группе, шт.	2
Макс. расстояние между сверлильными шпинделями в группе, мм	640
Количество сверлильных головок в каждой горизонтальной группе, шт.	1
Частота вращения, об/мин	2800
Максимальная глубина вертикального сверления, мм	60
Максимальная глубина горизонтального сверления, мм	40
Максимальная толщина заготовки, мм	78
Максимальные размеры обрабатываемой зоны, мм	1850 x 640
Частота тока, Гц	50
Напряжение, В	380
Установленная мощность, кВт	4,5
Рабочее давление в пневмосистеме, МПа	0,6
Габариты, мм	2750x2500x1550
Вес, кг	700
