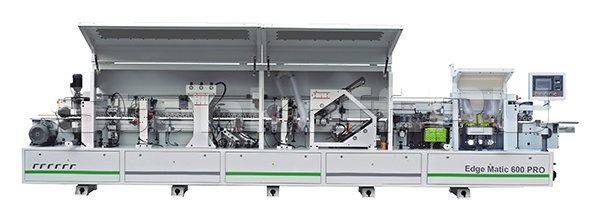

Станок для облицовывания кромок мебельных деталей WoodTec EdgeMatic 600 PRO
В наличии
Контакты
Али
+7 (995) 888-07-03
Реклама Рекомендуем предложения
Детальное описание
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
Схемы обработки
1. Предварительное фрезерование
2. Подача кромки
3. Клеевой узел
4. Гильотина
5. Пресс группа
6. Узел 2-х моторной торцовки
7. Чистовой узел фрезерования свесов
8. Узел радиусной циклевки
9. Узел обкатки углов
10. Полировальный узел
Отличительные особенности
- Увеличенная скорость подачи 15-20-23 м/мин;
- Узел предварительного фрезерования оснащен алмазными фрезами;
- Индивидуальный частотный преобразователь для каждого узла;
- Подающая линейка с подогревом заготовки;
- Освещение в защитной кабине;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Регулировка количества наносимого клея;
- Узел предварительной обрезки;
- Торцовочный узел для обрезки переднего и заднего свесов пилами, укомплектован двумя высокочастотными моторами;
- Фрезерный блок для чистового снятия с весов по пласти двумя твердосплавными высокочастотными фрезами с приводом от 2-х высокочастотных моторов;
- Циклевка нижних и верхних радиусов твердосплавными ножами с удалением излишков клея;
- Узел полировки кромки с приводом от 2-х моторов.
Конструктивные особенности
Панель управления
Управление осуществляется с помощью пульта с монитором «Touch Screen».Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.
Простое и понятное включение всех узлов.
В случае неисправности на дисплее появляется описание неисправности.
Блокировка подачи
Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками. Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты.
Узел предварительного фрезерования
Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходим для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Укомплектован алмазными фрезами.
Клеенаносящий узел
Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли. Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки.
Зона прижима
Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала.Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки.
Электрические компоненты
Выполнены в соответствии стандартам СЕ.
Торцовочный узел
Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность.Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел.
Обслуживание
Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором.
Чистовой фрезерный узел
Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала.Оснащен двумя высокочастотными двигателями 12 000 об/мин., расположенные один за другим, с вертикальными и горизонтальными круглыми копирами. Имеет удобную настройку с помощью счетчиков с цифровой индикацией. Двигатели фрезерного узла поворотные (15° - 45°) это необходимо для получения более полного и качественного радиуса обработанной кромки и более эффективного использования режущий части инструмента.
Двухматорный узел обкатки углов
Оснащен двумя высокочастотными электродвигателями с универсальными фрезами, которые осуществляют обработку стыков кромки и придают изделию законченный вид.
Узел плоской цикли
Предназначен для удаления остатков клея с клеевого соединения.С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали.
Полировальный узел
Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.
Подъем прижимной балки
Настройка на толщину детали производиться с пульта управления. На пульте задается толщина детали и прижимная балка автоматически устанавливается на заданную толщину. На рисунке показан электропривод прижимной балки.
Узел радиусной цикли
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.
| Техническая характеристика станка для облицовывания кромок мебельных деталей WoodTec EdgeMatic 600 PRO | ||
| Толщина кромочного материала, мм | 0,4 - 3 | |
| Мин/макс толщина детали, мм | 10 - 60 | |
| Размеры обрабатываемой панели, мм | 120 x 80 | |
| Скорость подачи, м/мин | 15 - 20 - 23 | |
| Мощность двигателей узла предварительного фрезерования, кВт | 2x2,2 | |
| Ёмкость клеевого бачка, л | 3,2 | |
| Давление воздуха, атм. | 6 - 8 | |
| Общая мощность, кВт | 15 | |
| Рабочее напряжение, В | 380 | |
| Габаритные размеры | ||
| Длина, мм | 7500 | |
| Ширина, мм | 850 | |
| Высота, мм | 1800 | |
| Вес, кг | 2100 | |
