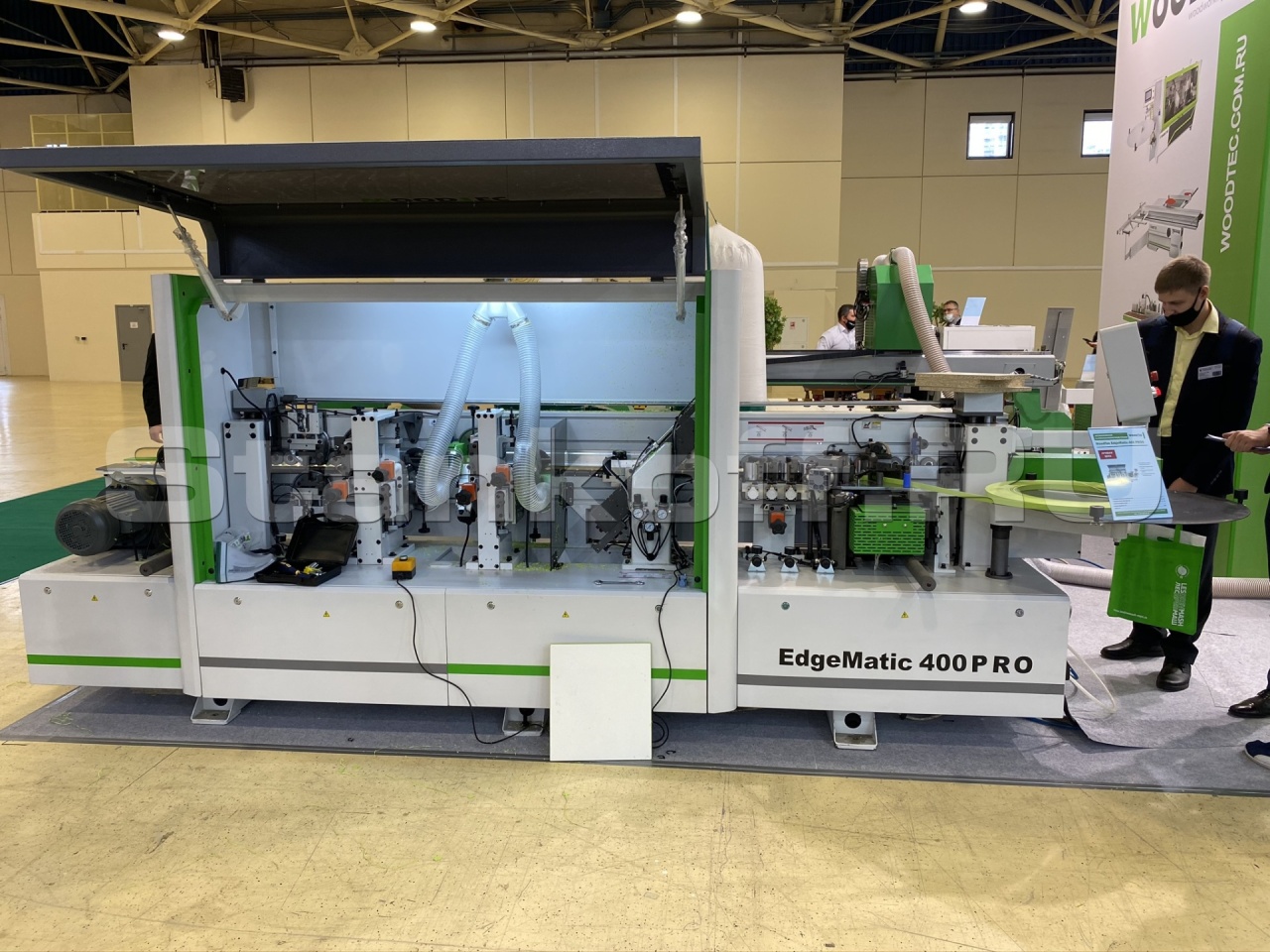

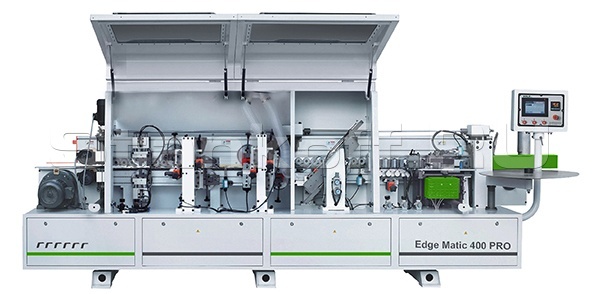

Станок для облицовывания кромок мебельных деталей WoodTec EdgeMatic 400 PRO
В наличии
Контакты
Али
+7 (995) 888-07-03
Реклама Рекомендуем предложения
Детальное описание
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

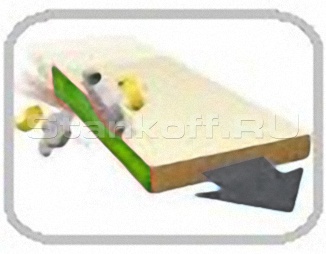

Схемы обработки

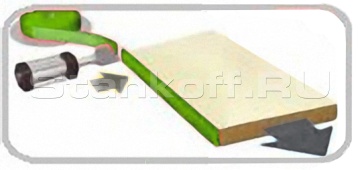

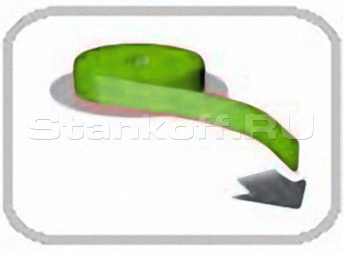

1. Подача кромки

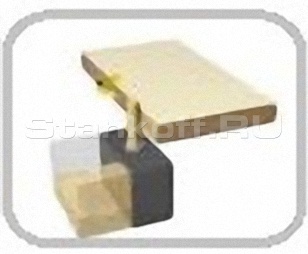

2. Клеевой узел

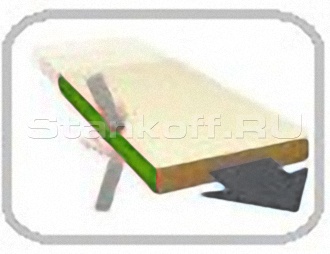

3. Гильотина

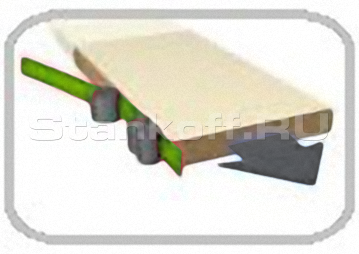

4. Пресс группа

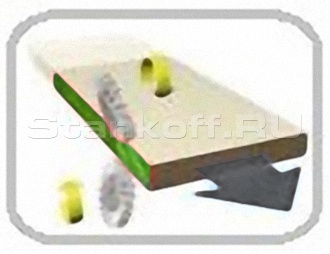

5. Узел 2-х моторной торцовки

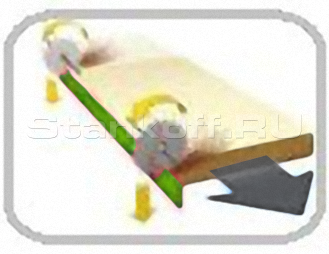

6. Чистовой узел фрезерования свесов
7. Узел радиусной циклевки
8. Полировальный узел
Отличительные особенности
- Увеличенная скорость подачи 14-20-23 м/мин;
- Автоматический ограничитель подачи заготовок;
- Магазин подачи рулонного кромочного материала;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Регулировка количества наносимого клея;
- Узел предварительной обрезки;
- Торцовочный узел для обрезки переднего и заднего свесов пилами, укомплектован двумя высокочастотными моторами;
- Чистовой фрезерный узел для снятия свесов по пласти двумя твердосплавными высокочастотными фрезами с приводом от 2-х высокочастотных моторов;
- Циклевка нижних и верхних радиусов твердосплавными ножами с удалением излишков клея;
- Узел полировки кромки с приводом от 2-х моторов.
Конструктивные особенности

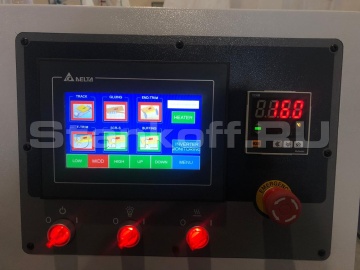

Панель управления
Управление осуществляется с помощью пульта с монитором «Touch Screen».Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.
Простое и понятное включение всех узлов.
В случае неисправности на дисплее появляется описание неисправности.

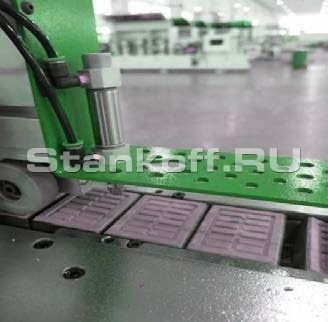

Блокировка подачи
Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками. Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты.
Клеенаносящий узел
Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли. Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки.

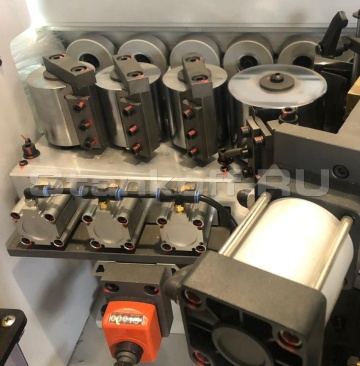

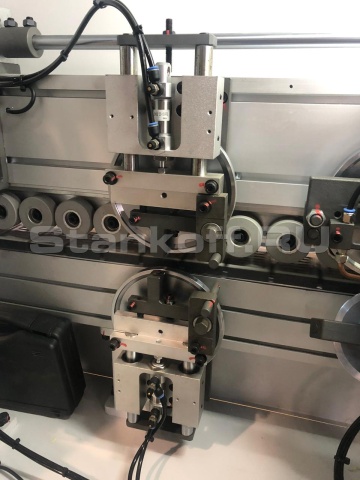

Зона прижима
Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала.Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки.

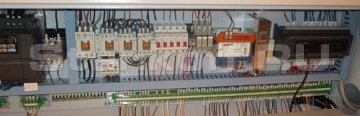

Электрические компоненты
Выполнены в соответствии стандартам СЕ.

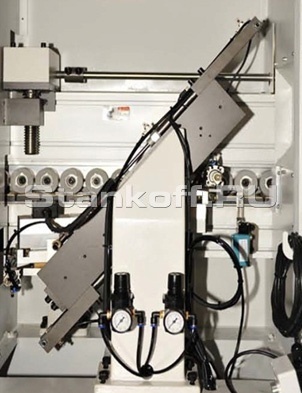

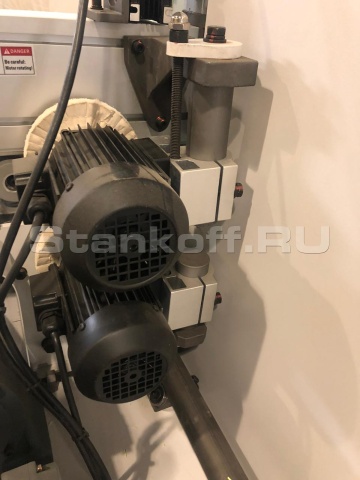

Торцовочный узел
Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность.Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел.

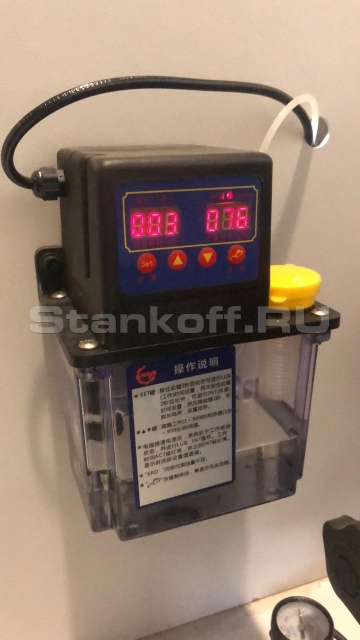

Обслуживание
Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором.

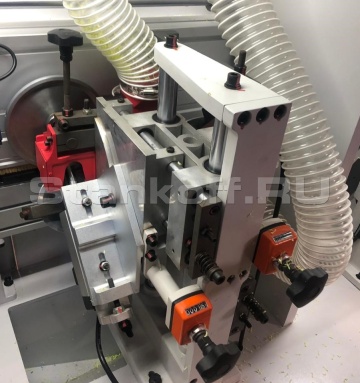

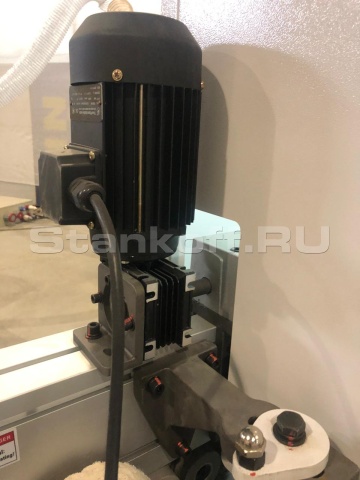

Чистовой фрезерный узел
Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала.Оснащен двумя высокочастотными двигателями 12 000 об/мин., расположенные один за другим, с вертикальными и горизонтальными круглыми копирами. Имеет удобную настройку с помощью счетчиков с цифровой индикацией. Двигатели фрезерного узла поворотные (15° - 45°) это необходимо для получения более полного и качественного радиуса обработанной кромки и более эффективного использования режущий части инструмента.

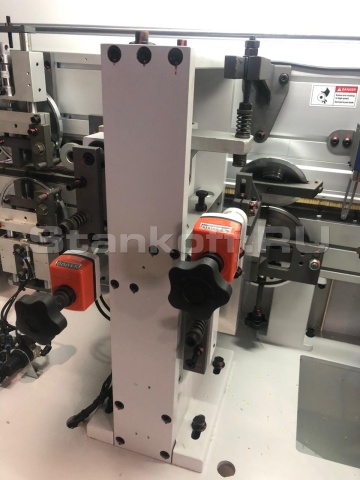

Узел радиусной цикли
Предназначен для удаления остатков клея с клеевого соединения. С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали.
Полировальный узел
Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.
Подъем прижимной балки
Настройка на толщину детали производиться с пульта управления. На пульте задается толщина детали и прижимная балка автоматически устанавливается на заданную толщину. На рисунке показан электропривод прижимной балки.
Узел плоской цикли
Предназначен для удаления остатков клея с клеевого соединения.С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали.
| Техническая характеристика станка для облицовывания кромок мебельных деталей WoodTec EdgeMatic 400 PRO | ||
| Толщина кромочного материала, мм | 0,4 - 3 | |
| Мин/макс толщина детали, мм | 10 - 60 | |
| Размеры обрабатываемой панели, мм | 120 x 80 | |
| Скорость подачи, м/мин | 14 - 20 - 23 | |
| Ёмкость клеевого бачка, л | 3,2 | |
| Давление воздуха, атм. | 6 - 8 | |
| Общая мощность, кВт | 8 | |
| Рабочее напряжение, В | 380 | |
| Габаритные размеры | ||
| Длина, мм | 5000 | |
| Ширина, мм | 850 | |
| Высота, мм | 1750 | |
| Вес, кг | 1380 | |
