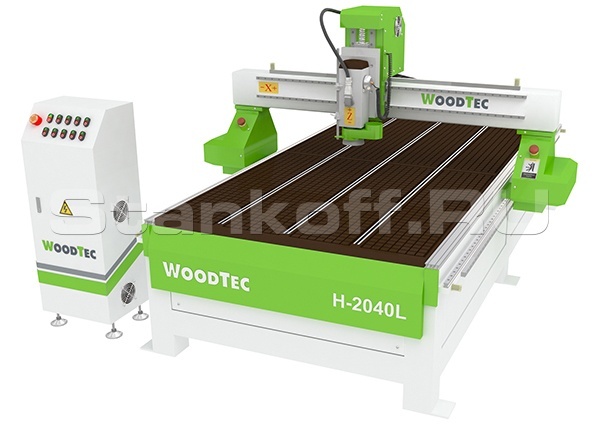

Фрезерно-гравировальный станок с ЧПУ WoodTec H 2040L
Детальное описание
Надежно зарекомендовавший себя станок давно используют для выполнения фрезерных работ в 2D и 3D пространстве. В гравировальных работах и резьбах по дереву, различных отраслях промышленности, бизнесе и хобби. Основное использование — это изготовление дверей, мебели и элементов изделий в фасадах, ювелирных мастерских, изготовление сувениров, скульптур и многое другое.
Виды обрабатываемых материалов
Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.

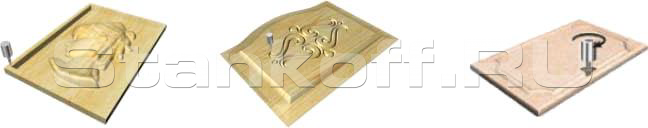

Схема обработки
![](https://www.prostanki.com/img/upload/ScVEzxgzPWRdVe_7287947805.png)
Получаемые изделия
![ClWsxpHI5G.jpg](https://www.prostanki.com/img/upload/7Xh5XfFETdMNhE_4101903185.jpeg)

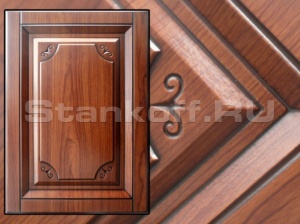

Фасады
![FeASYiulVY.jpg](https://www.prostanki.com/img/upload/iB5hv4b4OrjPkc_3289360029.jpeg)

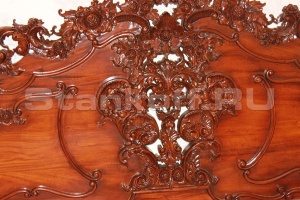

Массив древесины
![o4tYI1jc44.jpg](https://www.prostanki.com/img/upload/ROA5HNheUgPC7b_9191996160.jpeg)

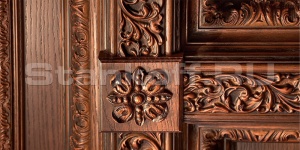

Массив древесины
![N5OGmedhJX.jpg](https://www.prostanki.com/img/upload/5q4RBpgW8HA1Vr_7149101100.jpeg)

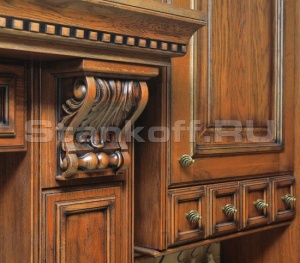

Массив древесины
![Цветные металлы](https://www.prostanki.com/img/upload/HoCNjv57cOA788_4497431701.jpeg)
Цветные металлы
![QGH9R1QArB.jpg](https://www.prostanki.com/img/upload/GDCjCb3KWsfvua_4266889507.jpeg)

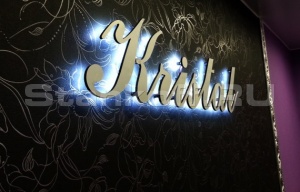

Различные пластики, ПВХ, акрил и другие материалы
Комплектация
№ | Наименование | Кол-во, шт. | Примечание |
1 | Электрошпиндель HQD, Китай.(воздушное охлаждение) | 1 | 3,2 кВт 24 000 об/мин |
2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 1 | |

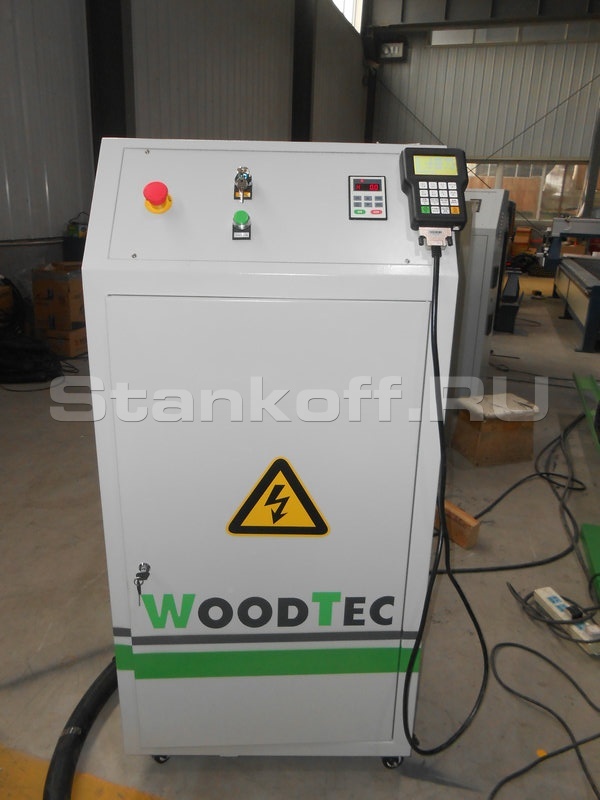

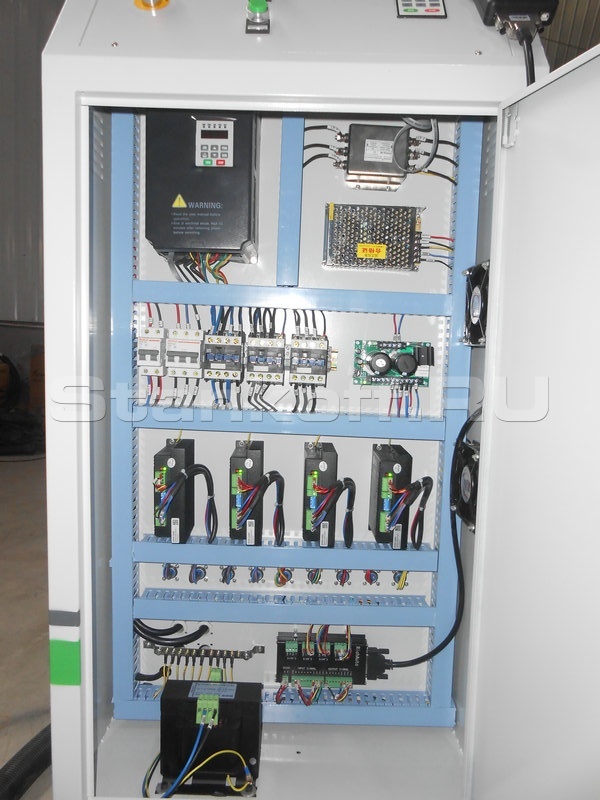

3 | Шкаф с электрокомпонентами станка | 1 | |
4 | Плата управления NCStudio | 1 | |
5 | Датчик измерения и калибровки инструмента | 1 | Ручное позиционирование |
6 | Вакуумный стол с (4 зоны) «T-пазами» для возможности механической фиксации и сверхбыстрой вакуумной | 1 | |
7 | Шаговые электродвигатели осевого перемещения | 4 | |
8 | Линейные направляющие прямоугольного сечения по оси X, Y, Z (комплект) | 3 | |
9 | Передача при помощи косозубых реек по осям X, Y (комплект) | 2 | |
10 | Шарико-винтовая передача по оси Z | 1 | |
11 | Набор фрез для обработки дерева/МДФ/ДСП (комплект) | 1 | |
12 | Набор цанг (фиксация гайкой) | 1 | ER32 |
13 | Набор гаечных ключей для обслуживания станка | 1 | |
14 | Струбцина для механического крепления деталей (комплект) | 1 | |
15 | Пылеулавливающий агрегат | 1 | |
16 | Ящик с ЗИП | 1 | |
17 | Аспирационный кожух на шпиндель | 1 | |
18 | Программное обеспечение | 1 | на русском языке |
19 | Руководство пользователя | 1 | на русском языке |
Конструктивные особенности
![Цельносварная станина](https://www.prostanki.com/img/upload/S6bU8h3bcO9lTy_5166742287.jpeg)

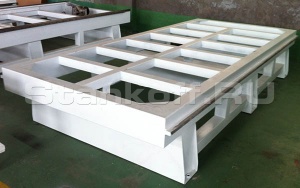

Цельносварная станина
Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.![Высокоточные линейные направляющие повышенной жесткости](https://www.prostanki.com/img/upload/ZI9dxwhNlJ3bS5_9002265415.png)
Высокоточные линейные направляющие повышенной жесткости
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.![Высокопрецизионные шариковинтовые пары](https://www.prostanki.com/img/upload/pnHQ3bqOiiBtAx_8639343284.jpeg)
Высокопрецизионные шариковинтовые пары
За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.![Косозубая рейка по осям Х и У](https://www.prostanki.com/img/upload/5JkAs5TXcn9dPS_5722182978.jpeg)
Косозубая рейка по осям Х и У
Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.![Рабочий стол с «Т» - пазами](https://www.prostanki.com/img/upload/m2v1aRXS0JcO0d_1874786795.jpeg)
Рабочий стол с «Т» - пазами

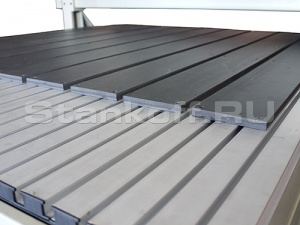

Рабочий стол станка изготовлен из алюминия. Стол оснащен «Т» - пазами для механического крепления заготовок. Поверхность стола, в зоне обработки, покрыта специальным защитным слоем из износостойкого пластика. В случаях ошибок и прохождения инструмента ниже нулевой точки заготовки, защитный слой сохраняет инструмент и стол от повреждений.![Промышленный электрошпиндель 5,5 кВт - 18 000 об/мин «HQD» (Китай)](https://www.prostanki.com/img/upload/6BoE52JOg6WL95_8258047000.png)

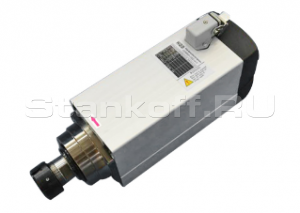

Промышленный электрошпиндель 5,5 кВт - 18 000 об/мин «HQD» (Китай)
В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (18 000 об/мин) и оптимальная мощность (5,5 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.Шпиндель охлаждается воздушно, что является современным способом (никаких ведер и баков с водой за которыми нужно следить).

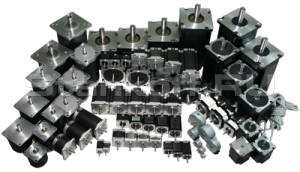

![Высокоточные шаговые двигатели](https://www.prostanki.com/img/upload/CG3HKEvOupl8fZ_2509528070.png)
Высокоточные шаговые двигатели
Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.![Датчик измерения и калибровки длины инструмента](https://www.prostanki.com/img/upload/hWoNLfOiEppvIe_6628709997.jpeg)
Датчик измерения и калибровки длины инструмента

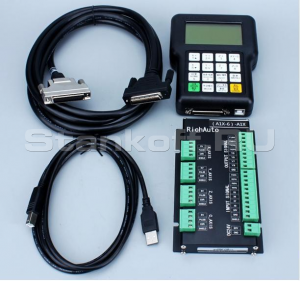

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.![Пульт управления (RICH AUTO A11)](https://www.prostanki.com/img/upload/pSkkFcWffpjPgI_3544769771.png)
Пульт управления (RICH AUTO A11)
Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер.![Пылеулавливающий агрегат](https://www.prostanki.com/img/upload/Ro5TUST7V7bY2H_6171796682.png)
Пылеулавливающий агрегат

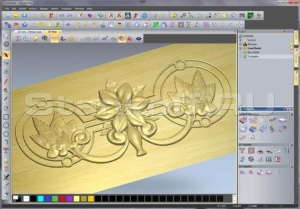

Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.![Программное обеспечение «ArtCAM Express»](https://www.prostanki.com/img/upload/OocROC3zli5Zyz_2354796059.jpeg)
![Программное обеспечение «ArtCAM Express»](https://www.prostanki.com/img/upload/FXIqhRFBcE6E3p_2138676426.jpeg)
![Программное обеспечение «ArtCAM Express»](https://www.prostanki.com/img/upload/CvYiiMypFD89YP_7946220110.png)

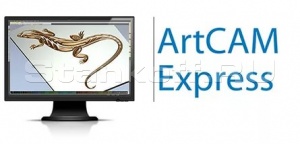

Программное обеспечение «ArtCAM Express»
Кроме продажи надежного станка с ЧПУ мы поможем вам в:
- оперативной доставке
- шеф-монтаже данного оборудования
- обучении работы вашего персонала
- гарантийного и постгарантийного обслуживания
Размеры зоны обработки X и Y, наибольшие, мм | 2080 х 4000 |
Перемещение шпинделя по оси Z, мм | 170 |
Система смены инструмента | Ручная (цанговый, фиксация гайкой) |
Тип передачи по оси Z | ШВП |
Тип передачи по оси X и Y | Косозубые рейки |
Тип рабочего стола |
Вакуумный и механический с «Т»- пазами крепления 4 зоны |
Тип электродвигателей перемещения | шаговые |
Скорость рабочего хода, м/мин | 0-10 |
Скорость холостого хода, м/мин | 0-17 |
Частота вращения шпинделя, об/мин | 0 – 24 000 |
Мощность шпинделя, кВт | 3,2 |
Тип охлаждения шпинделя | водяное |
Тип цанги | ER20 |
Посадочный диаметр инструмента, наибольший, мм | 20 |
Напряжение, В | 380 |
Частота тока, Гц | 50 |
Общая установленная мощность, кВт | 8 |
Габаритные размеры станка в упаковке, мм | 4580х2250х1650 |
Масса станка (брутто), кг | 1600 |
