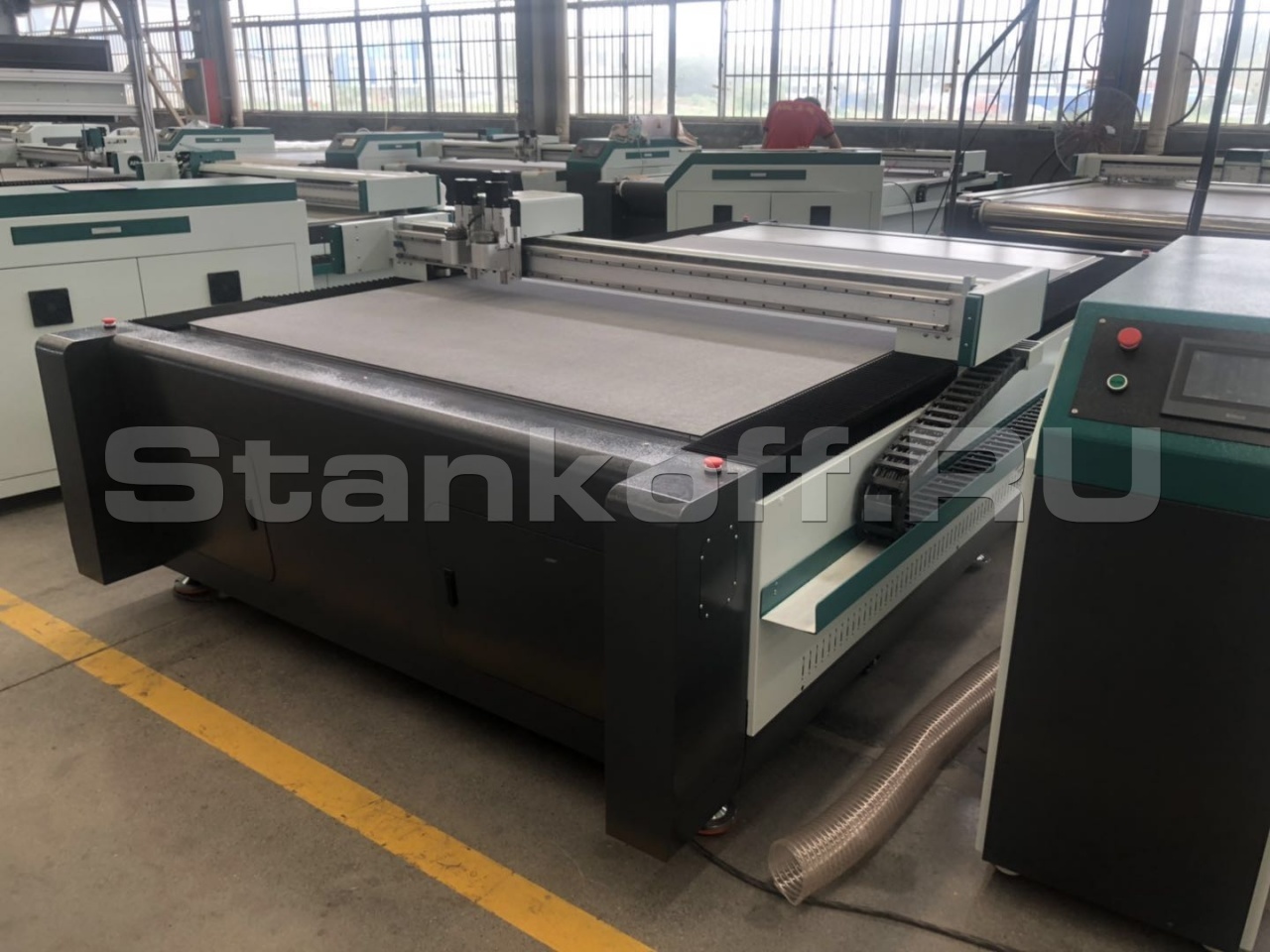

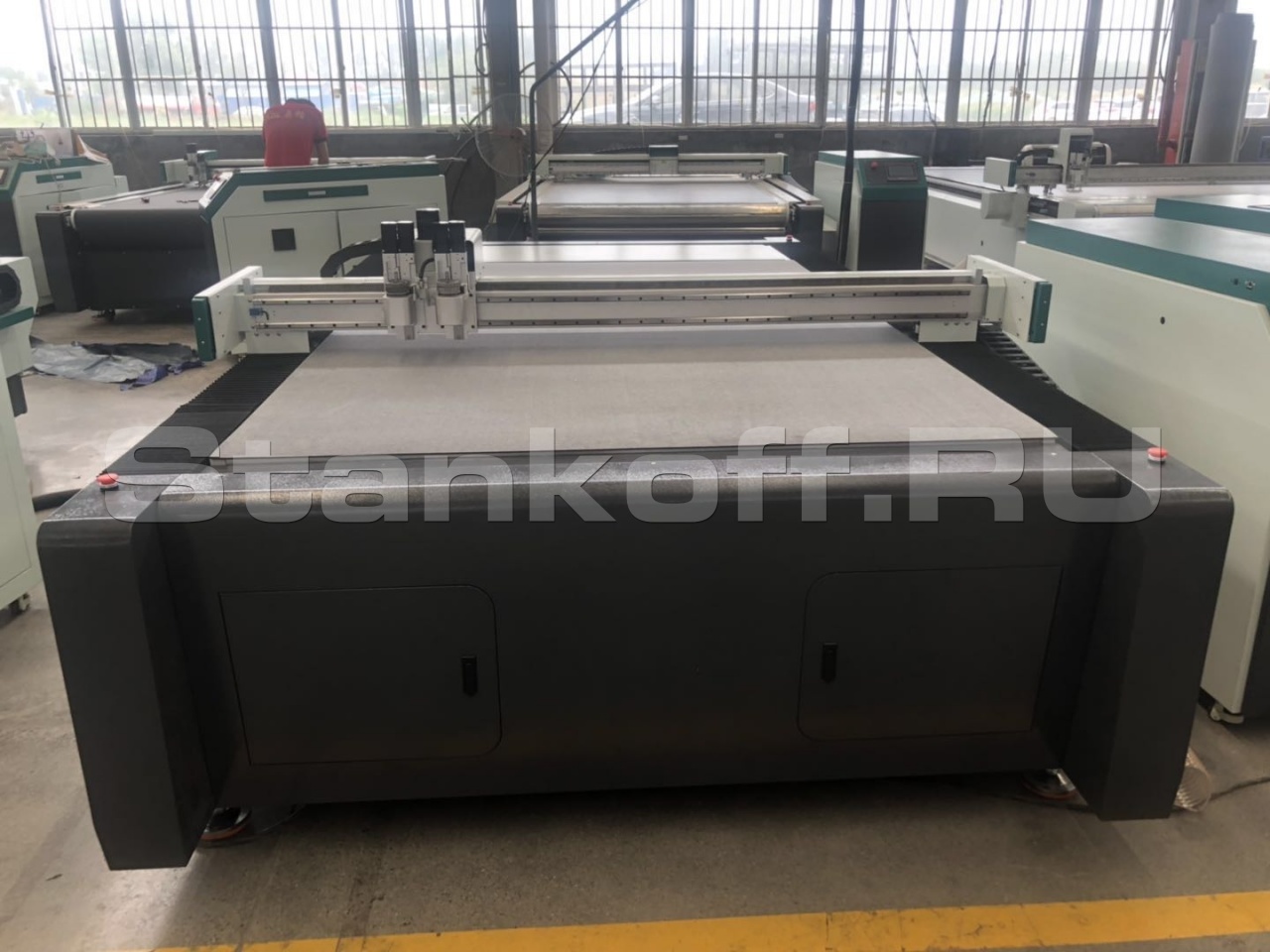

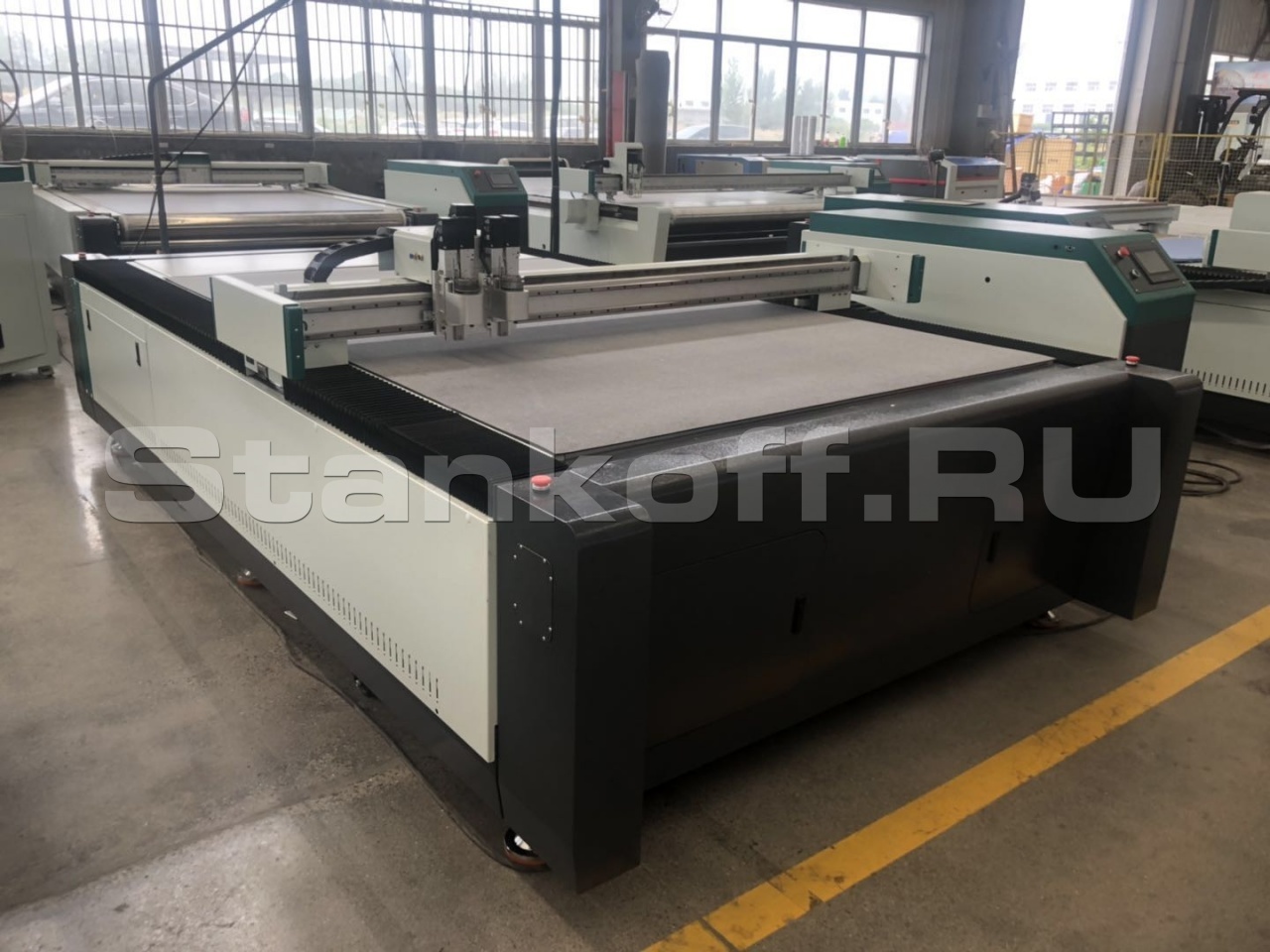

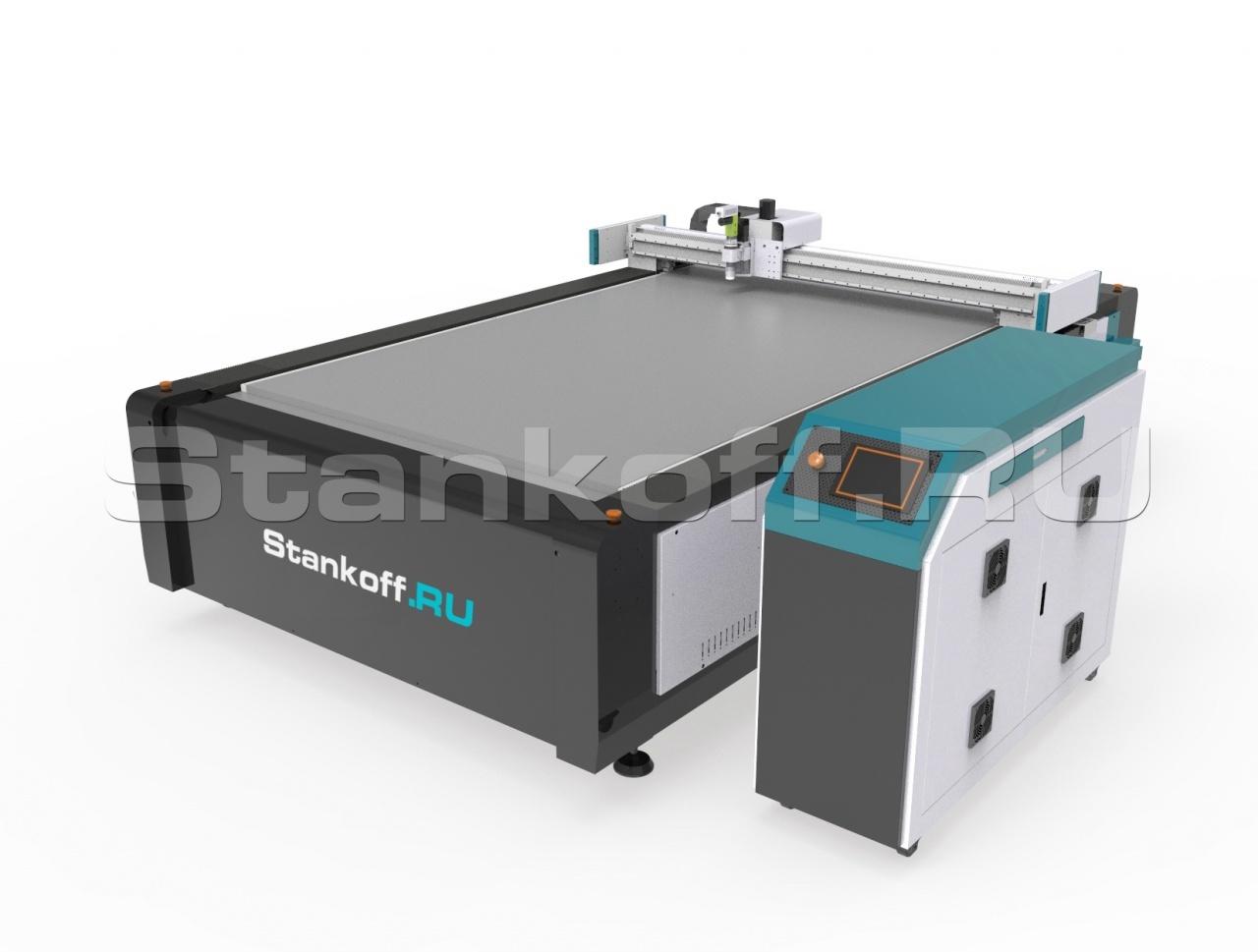

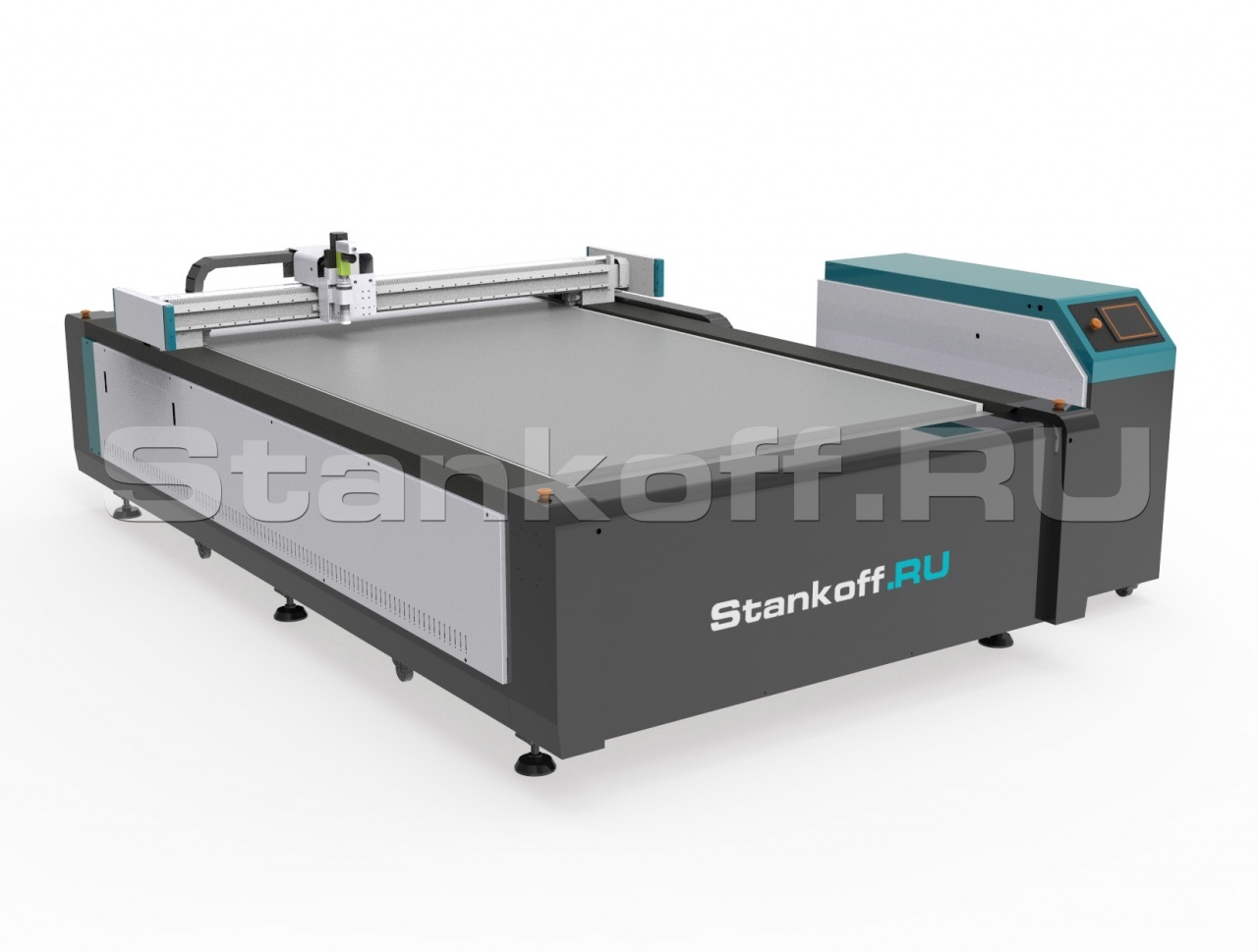

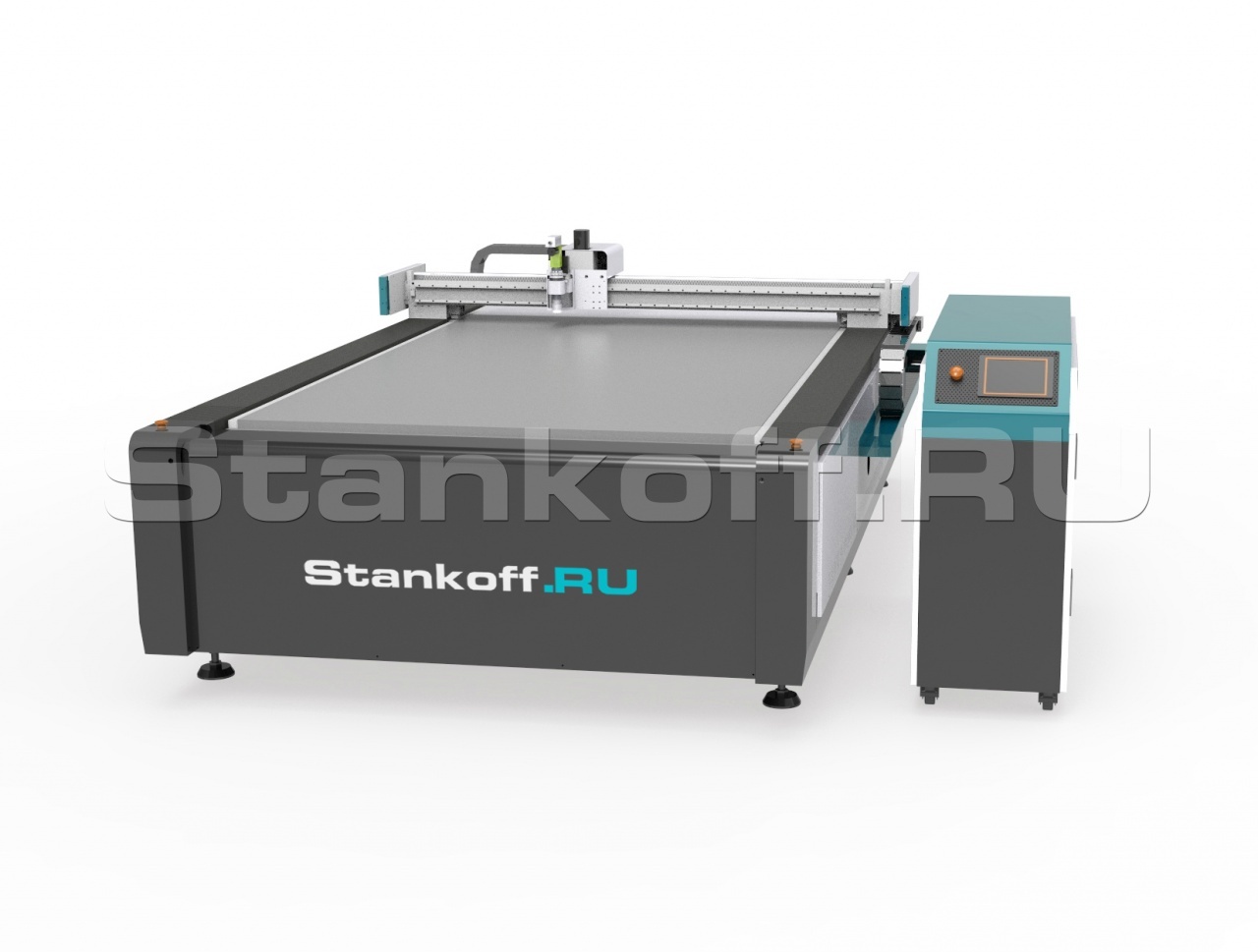

Планшетный режущий плоттер для листовых материалов и панелей PLT1313F
+7 (995) 888-07-04
Детальное описание
Планшетные режущие плоттеры представляют собой высокотехнологичное, производительное и многофункциональное оборудование для автоматизированной обработки жестких и гибких, толстых и тонких материалов широчайшего ассортимента – пластиков (включая гофрированные и сотовые), многослойного и гофрокартона, самоклеящихся пленок, винилового баннера, кожи, резины, тканей, войлока, ковролина, вспененного полиэтилена, стекловолокна и многих других материалов.
Благодаря возможности использовать на одном устройстве инструменты различного назначения режущие плоттеры позволяют обеспечить максимально универсальный подход к организации работы. Модульная конструкция рабочих блоков разработана таким образом, чтобы можно было одновременно устанавливать инструменты разного назначения и осуществлять несколько операций для одного и того же материала без технологических простоев на смену инструмента и подготовку к последующим производственным действиям. Следуя единой производственной цепочке, пользователь может последовательно осуществлять прямолинейную и фасонную резку, фрезерование, биговку, черчение и другие операции, не прибегая к использованию вспомогательных лекал.

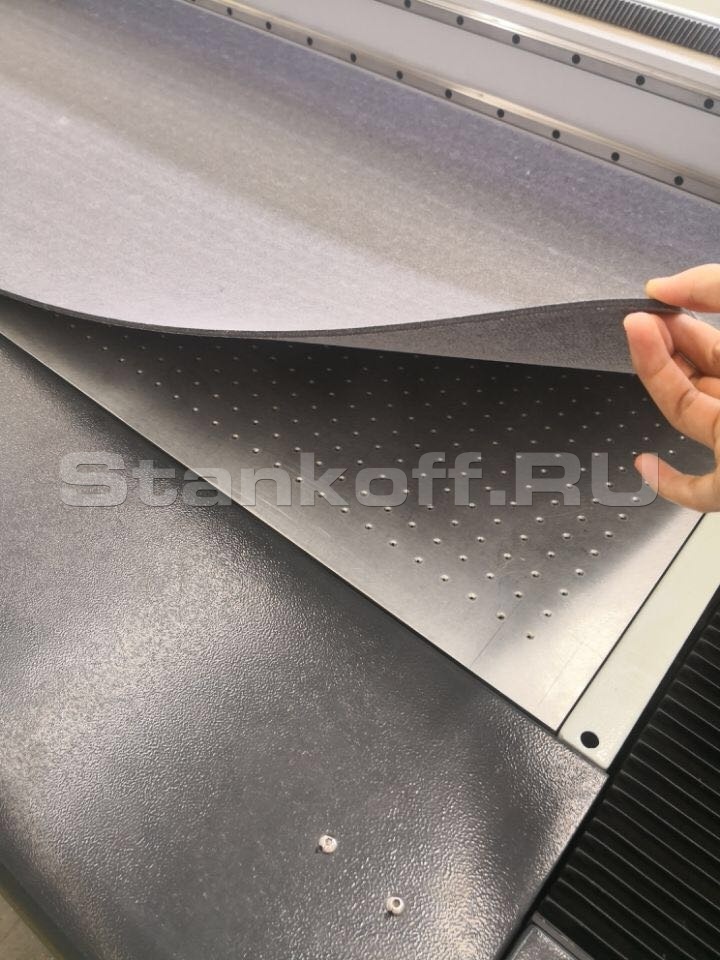

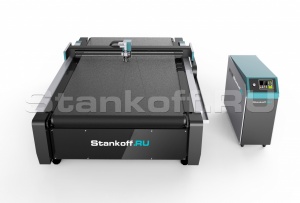

Для крепления материала станок оборудован системой вакуумного прижима. С помощью вихревой воздуходувки на 5,5 кВт. В профиле рабочего стола раскройщика создаётся зона пониженного давления, и через отверстия в столе создаётся прижим материала. Сила прижима настолько велика, что лист материала метр на метр невозможно сдвинуть руками. При работе ножами используется специальная подложка, по своей структуре напоминающая войлок, но, в отличии от него, не пропускающая воздух вдоль материала. Кроме этого, на станке предусмотрено крепление винтами, для этого на рабочей поверхности плоттера есть резьбовые отверстия М6.
Рабочая поверхность стола разделена на несколько вакуумных зон, которые можно включать при необходимости. В зависимости от размера планшетного плоттера количество зон варьируется.
Станки собираются из высококачественных комплектующих от ведущих мировых производителей и отличаются высоким качеством сборки, что обеспечивает многолетнюю стабильность эксплуатации и возможность длительной бесперебойной работы при изготовлении единичных изделий и тиражной продукции, поставленной на промышленный поток.

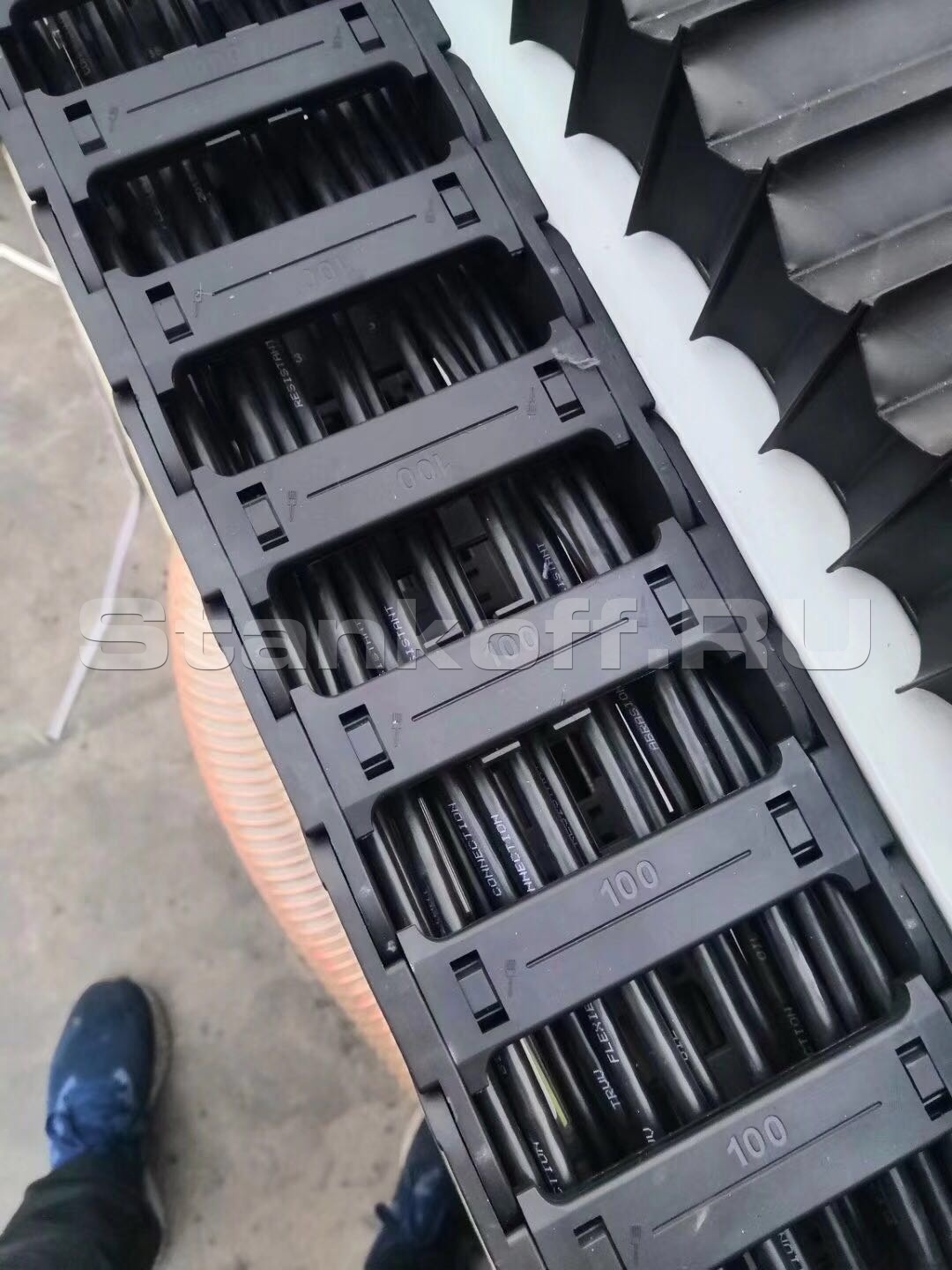

Особенности конструкции
Сварная станина
Станина сварена из высококачественных труб с толщиной стенок 6 мм. Станина подвержена высокотемпературному отжигу, значительно повышающему ее прочность, твердость, износостойкость. Характеризуется большим весом, прочностью и надежностью.
Портал из авиационного алюминия
Высокопрочный литой портал 3-го поколения из алюминиевого сплава повышенной прочности позволяет достигать скорости перемещения 1300 мм/сек. Легкий и прочный портал обеспечивает лазерным станкам высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя.

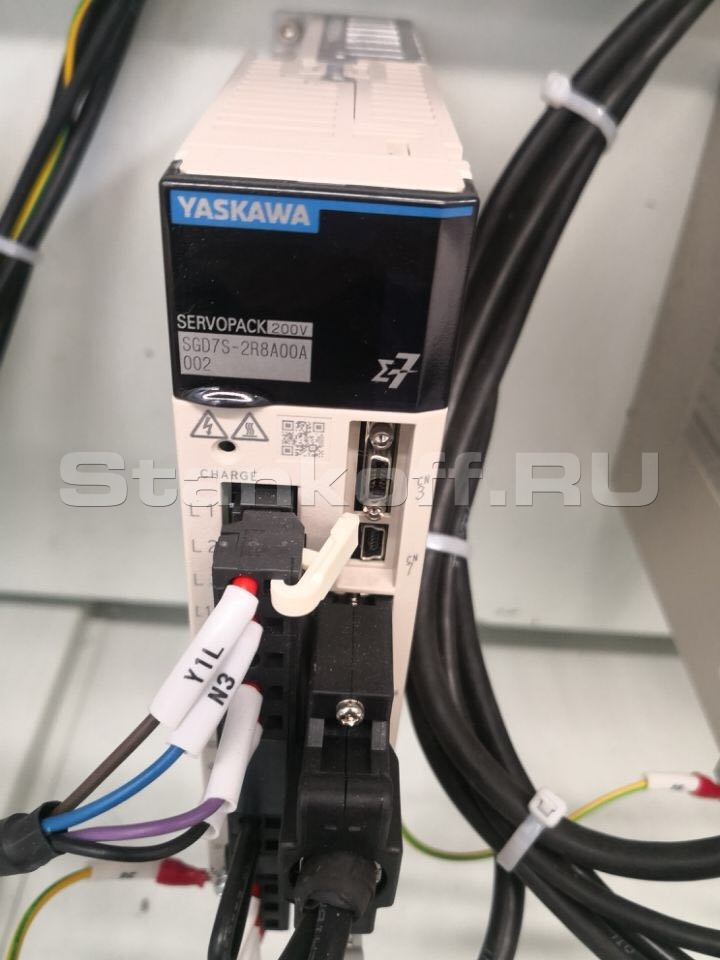

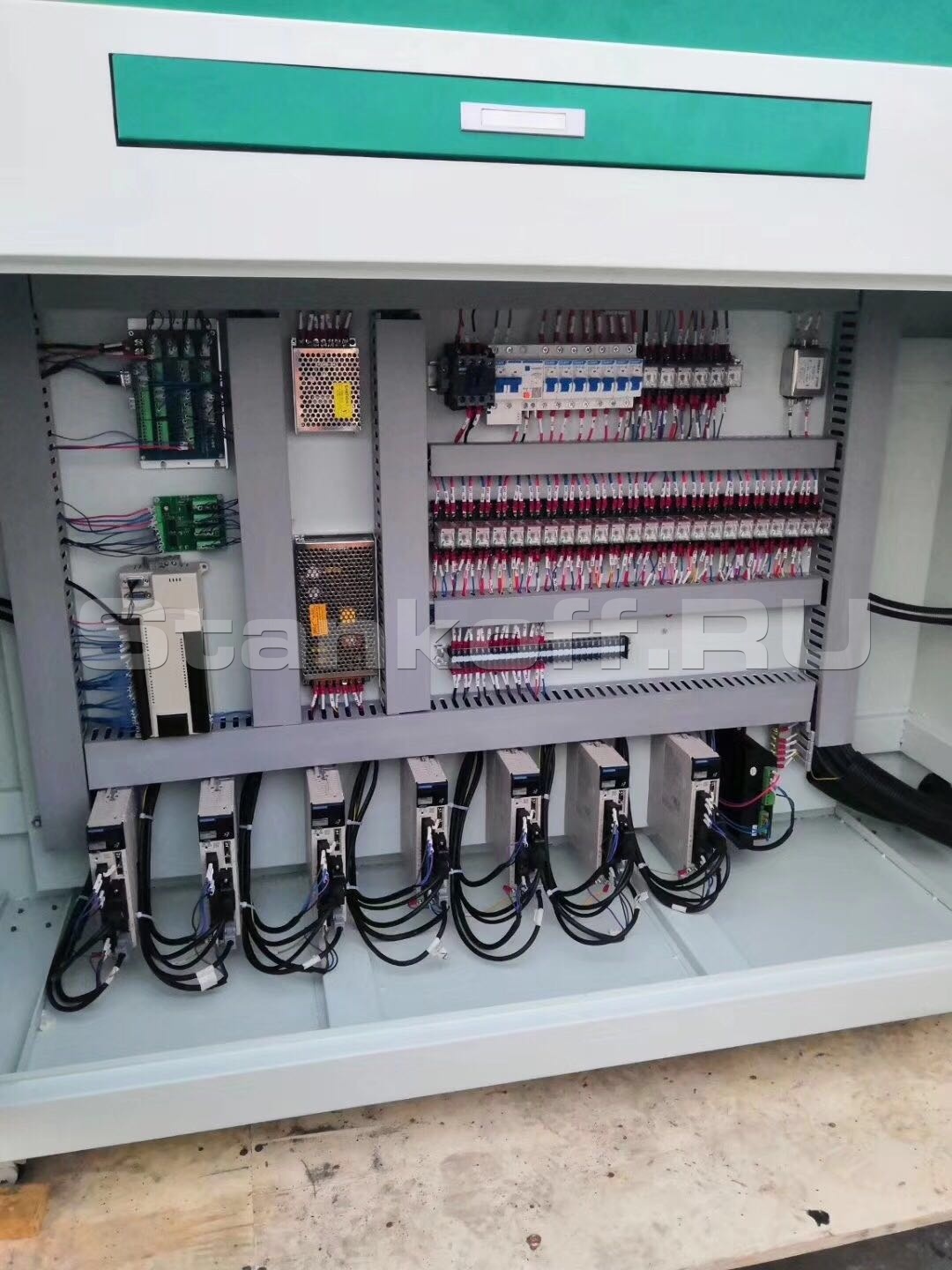

Серводвигатели Panasonic, Япония
За скорость станка отвечают мощные сервоприводы Panasonic (Япония). Чем выше мощность сервоприводов, тем короче срок окупаемости станка, так как от мощности зависит производительность станка. Высокая амортизация, хорошая ригидность, могут выдерживать высокие скорости и ускорение.

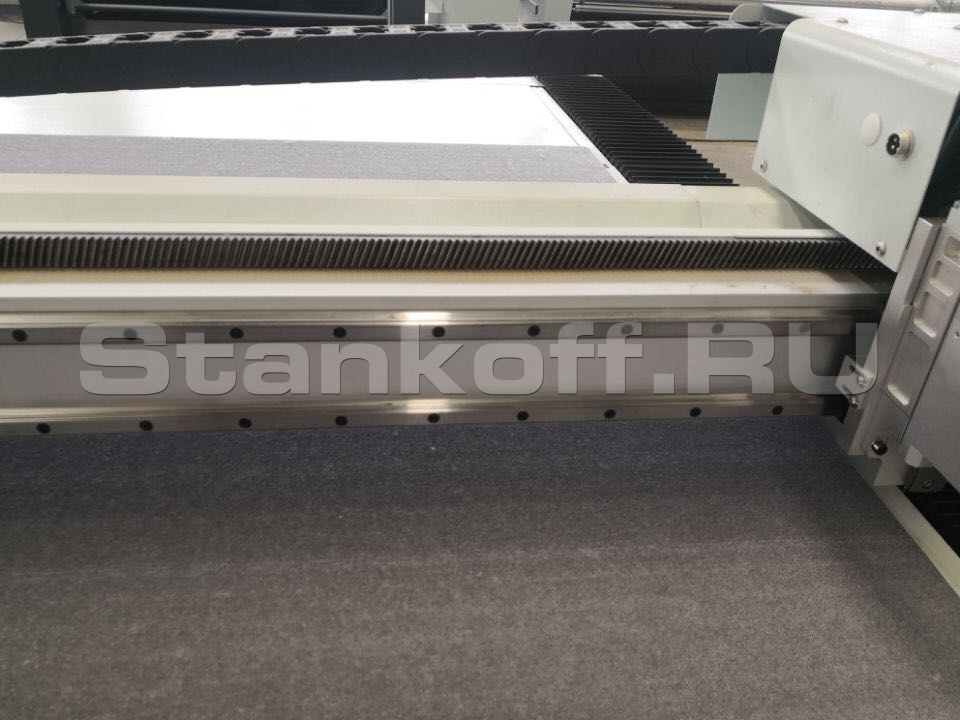

Высокоточные направляющие PMI, Тайвань
Направляющие производства PMI отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие PMI имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

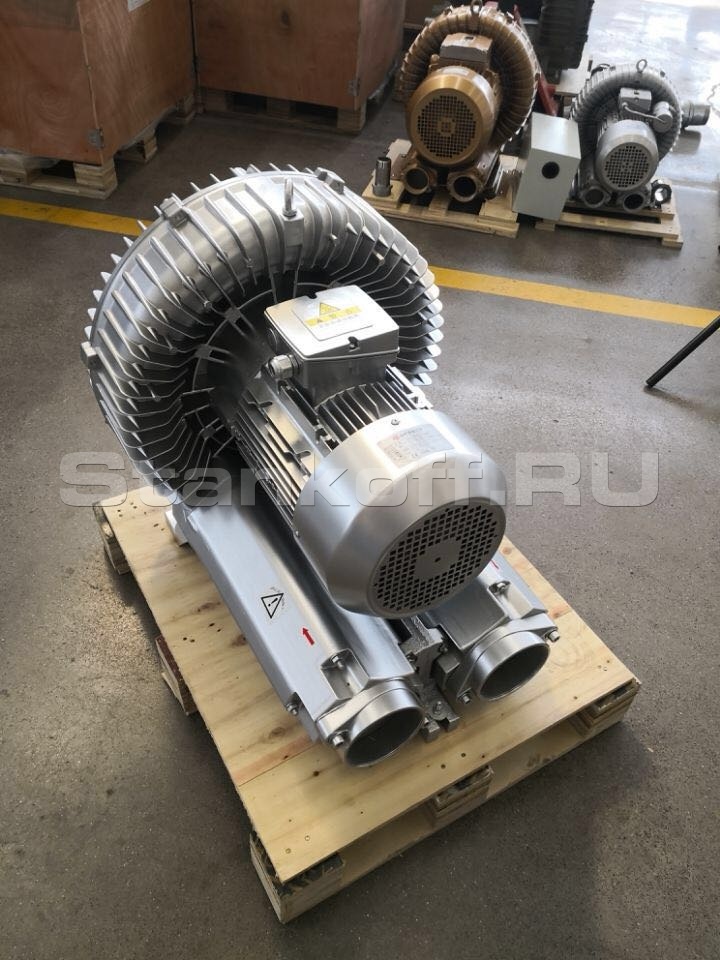

Вакуумный насос 5,5 кВт, Китай
Обеспечивает надежную фиксацию деталей, быстроту замены заготовок и долгий срок службы рабочего стола.
Ремень Carlisle, США
Ремни Carlisle отличает высокая производительность и долговечность. Срок службы ремней достигает 7000 часов бесперебойной работы. За счет высококачественных резиновых смесей, приводные ремни выдерживают высокую температуру и устойчивы к воздействию различных химических веществ. Тканевое покрытие повышает износостойкость приводных ремней к различным физическим нагрузкам и воздействиям. Облегчённый вес уменьшает нагрузку на подшипники, увеличивает продолжительность службы механизмов.
Концевой выключатель Omron, Япония
Большее количество контактов повышает функциональность. Компактная конструкция экономит место без ущерба для защитных функций. Прочный корпус выдерживает самые жесткие условия эксплуатации. Недорогие высококачественные концевые выключатели, отвечающие самым строгим стандартам безопасности. Сертификаты UL/CSA, TUV, BIA, SUVA.
Программное обеспечение AOLcut
Комплектуются мощным программным обеспечением для автоматизированного проектирования, которое совместимо со всеми популярными пакетами САПР и позволяет оператору работать с высокой эффективностью и с минимальным интеллектуальным напряжением. Помимо этого, в нем предусмотрены программные средства управления рабочими процессами, предоставляющие возможность рационально располагать материалы на рабочем поле (и тем самым экономить на отходах), задавать параметры обработки и выбирать необходимый инструмент. Используемые форматы DXF PLT.Виды инструментов
Осцилирующий нож
Электрический осциллирующий инструмент входит в базовую комплектацию и представляет из себя лезвие, закрепленное в держателе ножа, который связан с механизмом, создающим поступательные движения. Прижимной механизм дополнительно удерживает материал при резке. Данный инструмент справляется с резкой материалов средней плотности.Материалы: ткани, резина, технические материалы (например паронит), ПВХ, картон и другие.
Биговочный инструмент
Предназначен для создания продольных углублений, которое образует место сгиба. Выглядит как небольшой ролик, закреплённый в поворотном модуле. Разные колеса используются для разного типа и толщины картона. В основном биговка используется при создании картонной упаковки и различных коробок.Материалы: складные карточки, гофрированный картон, картонные коробки, упаковочные коробки.
Инструмент V-CUT
Специализированный нож для резки гофрированных материалов под углами 0°, 15°, 22.5°, 30° и 45°. Используется для вырезания V-образных пазов для последующего сгиба.Материалы: гофрированный картон, жесткий картон, материалы средней плотности.
Инструмент Kiss-CUT
В основном используется для резки виниловых материалов (этикеток). Предназначен для создания надсечки на самоклеющейся бумаге. Нож прорезает только верхний слой материала, оставляя подложку целой. Высокоскоростная резка.Материалы: наклейки, светоотражающие пленки, самоклеящийся винил, этикетки.
Пневматический нож
Приводимый в движение сжатым воздухом, пневматический ножевой инструмент с ходом 6 мм особенно подходит для резки твердых и компактных материалов. Оборудованный различными типами лезвий, он может делать различное виды операций. Пневматический нож может резать материалы толщиной до 110 мм с помощью специализированных лезвий.Резка материалов: асбестовые плиты, листы резины, графитовые материалы.
Фрезерный инструмент
Станок построен на базе фрезера и обладает высокой конструкционной жесткостью, что позволяет использовать шпиндели больших мощностей. Может быть применен для резки твердых материалов с максимальной толщиной 22 мм. Дополнительно оснащается аспирационной щеткой для удаления стружки. Система воздушного охлаждения продлевает срок службы.Материалы: твёрдые пластики, дерево, мягкие металлы, акрил, МДФ, композит и другие материалы высокой плотности.
Тангенциальный нож
Этот инструмент так же устанавливается в поворотный модуль, но не обладает осцилляцией. В основном он используется для резки более простых материалов, например плёнок или мягких пластиков, а также кожи, картона толщиной до 5 мм. По сравнению с другими режущими инструментами наиболее экономичный вариант, обеспечиваеющий самую быструю скорость резки и самые низкие эксплуатационные расходы.Материалы: пленки, наклейки, бумага, тонкий картон, пластик толщиной не более 3 мм.
"Пицца” нож
Резка материалов высокоскоростными вращающимися лезвиями, приводимыми в движение серводвигателем. Может оборудоваться круглыми лезвиями или десятигранными лезвиями, специально предназначенными для резки тканых материалов.Материалы: текстиль, холст, кожа, ткань, стеклоткань, ковры, одеяла, мех, многослойные ткани, гибкий пластик.
Дополнительные опции
- держатель ножа;
- осциллирующий режущий инструмент;
- круговой / приводной режущий инструмент;
- перфорирующий инструмент (круговой, V-образный, U-образный);
- инструмент V-CUT;
- биговщик;
- тангенциальный нож;
- инструмент Kiss-CUT;
- фрезерный инструмент NSK (Япония);
- фрезерный инструмент 1000Вт (Италия);
- плоттерная ручка для нанесения маркировки;
- камера;
- проектор
- дополнительные вакуумные зоны.
Применение
Наружная и интерьерная реклама
Ростовые фигуры
РОР-конструкции
Интерьерные таблички, знаки, указатели
Вывески
Одежда и текстильная продукция
Нестандартный текстиль
Раскрой
Выкройки и лекала
Одежда
Галантерея и изделия из кожи
Галантерея
Заменитель кожи
Кожа
Меха
Упаковка
Коробочный картон
Гофрокартон
Малотиражные партии упаковки
Защитная упаковка
Автомобильная промышленность
Защитные чехлы
Автомобильные коврики
Обивка автомобильных кресел
Солнцезащитные шторки
Композиционные материалы
Высокомолекулярный полиэтилен
Стекловолокно
Кевлар
Спецодежда и защитная экипировка
Спортивные снаряды, туристический инвентарь, товары для отдыха
Кайты и паруса
Бассейны, надувные игрушки, матрасы
Надувные лодки
Палатки, коврики, спальные мешки
Технические прокладки и уплотнители
| Технические характеристики режущего плоттера PLT1313F | |
| Рабочее поле | 1300х1300 мм |
| Фиксация материала | Вакуумный стол |
| Мощность вакуумного насоса | 5,5 кВт |
| Скорость холостого хода | 800-1300 мм/сек |
| Скорость резки | 200-800 мм/сек |
| Основной инструмент | Осциллирующий нож |
| Толщина материала | 28 мм |
| Точность повторного позиционирования | ≤0.1 мм |
| Минимальный вырезаемый элемент | 6 мм |
| Язык передачи данных | HP-GL |
| Память | 2 Гб |
| Электропитание | 220V/380V±10% |
| Потребляемая мощность | 11 кВт |
