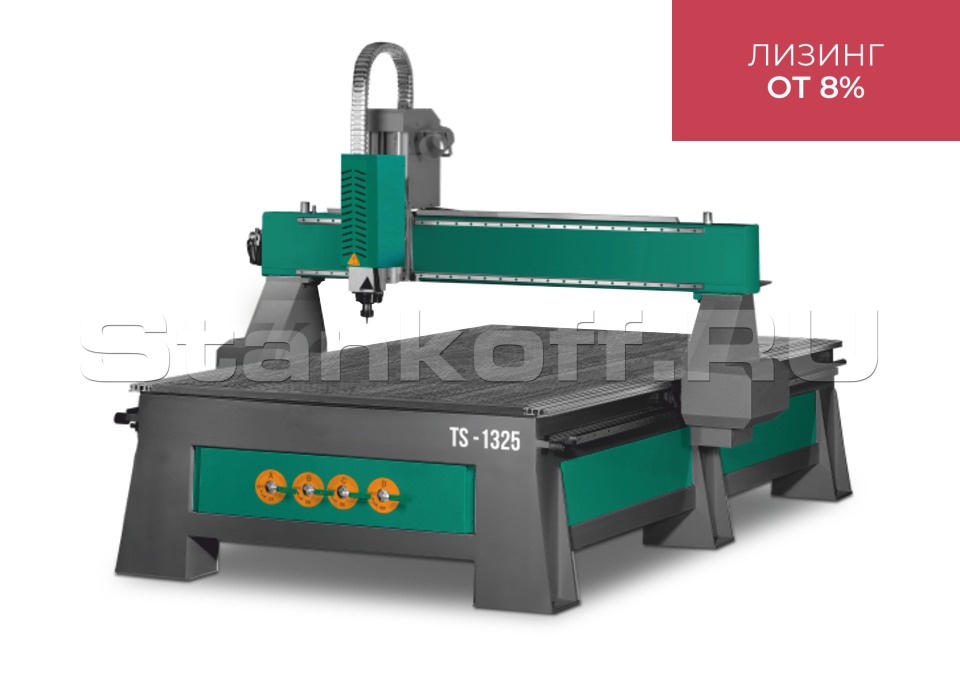

Фрезерный станок с ЧПУ TS 1325 PRO

В наличии

Контакты

Максим

+7 (995) 888-07-02

Реклама Рекомендуем предложения

Фрезерный станок с ЧПУ TS 1325 PRO Подробное описание и цена >>>

Фрезерный станок с ЧПУ TS 1325L (3,7 кВт) Подробное описание и цена >>>

Фрезерный станок с ЧПУ TS 1325L 3,2 кВт Подробное описание и цена >>>

Детальное описание

Станок модели TS 1325 – является фрезерным станком с ЧПУ, и предназначен для обработки дерева, ДСП, МДФ, фанеры, любые полистиролы, искусственный камень, акриловое стекло и оргстекло, модельный пластик. Данный станок используется для выполнения фрезерных работ на плоских заготовках, для гравировальных работ и резьбы по дереву.

Область применения

Применяется для гравировки и раскроя в различных отраслях промышленности, бизнесе и хобби: изготовление мебели и элементов (фасады, кровати, зеркала и др.), ювелирные мастерские, гравировочные мастерские, радиотехника (изготовление плат), изготовление сувениров и скульптур, изготовление прототипов любых товаров или форм, резка пластика и плёнок, черчение, шлифовка сложных поверхностей, изготовление рекламы и др

Комплектация

Станок TS 1325 PRO – механическая часть	1 шт.
Шпиндель 6 кВт	1 шт.
Водяной насос для охлаждения шпинделя (для шпинделя с вод. охл.)	1 шт.
Электронный датчик измерения длины инструмента и высоты заготовки	1 шт.
Шкаф электронного управления	1 шт.
Централизованная система смазки	1 шт.
Комплект соединительных кабелей: Data Cable, Power Cable, etc.	1 комп.
Программное обеспечение NC-studio	1 комп.
Начальный комплект фрез	1 комп.
Цанга: ER25	1 комп.
Набор приспособлений для прижима заготовки	1 комп.
ЗИП	1 комп.

Конструктивные особенности

Электрошпиндель 6 кВт с воздушным охлаждением + инвертер

Расширяются технологические возможности использования станка по обработке более твердых материалов на более высоких режимах резания.

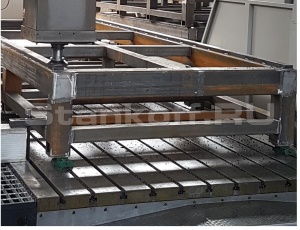

Cварная жесткая станина

Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную термическую обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. Обработка станины осуществляется на обрабатывающем центре за один установ что позволяет добиться высокой геометрической точности поверхностей на которые устанавливаются направляющие.

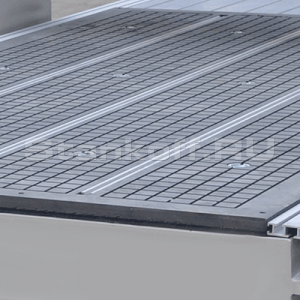

Стол с вакуумной подготовкой

Позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станций 5,5 кВт. (опция) . Это позволяет экономить время на установку. Также заготовку на стол можно крепить механически при помощи струбцин.

Высокоточные направляющие

Станок по всем осям оснащен квадратными линейными направляющими и каретками фирмы TBI. Сечение направляющих 20 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность – 21,2 кН (килоньютонов). Что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.

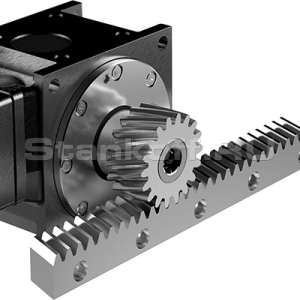

Косозубая рейка

ередача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения.

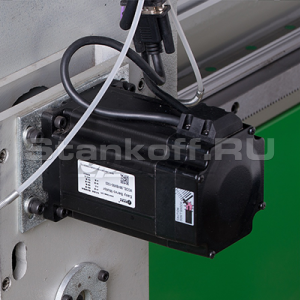

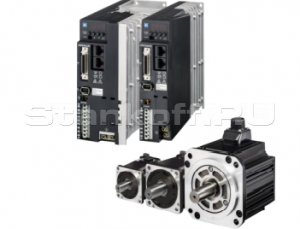

Гибридные сервомоторы по всем осям

Высокая точность энкодеров, позволяющих в режиме реального времени получать обратный сигнал с вала шагового двигателя, позволяет полностью ликвидировать пропуски шагов на двигателях. Данные приводы позволяют развивать пиковую скорость до 3000 об/мин (вала) по сравнению с шаговыми двигателями (1200 – 1500 об/мин) с сохранением крутящего момента.

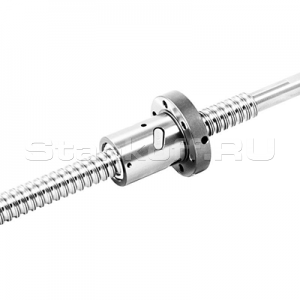

Высокопрецизионные винтовые пары

Сечение 20 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z.

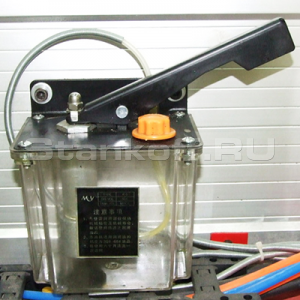

Централизованная система смазки

Позволяет обеспечить необходимую смазку направляющих по осям перемещения X, Y, Z, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве.

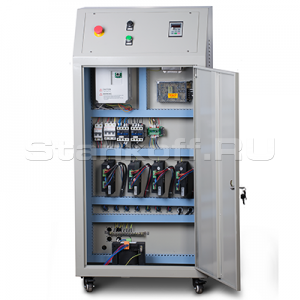

Отдельно стоящий электрошкаф

Электронный шкаф управления с комплектующими от ведущих мировых производителей скомпонована в отдельно стоящий блок, изолированный от вибраций, перегрева и других внешних воздействий.

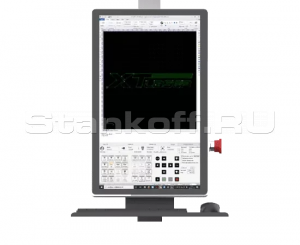

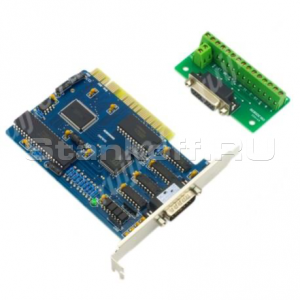

Система управления

Самая доступная и надежная систем управления. Полная поддержка 3D-обработки, функция «LookAhead», возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении.

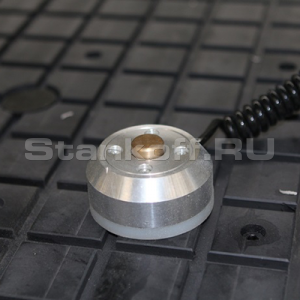

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Дополнительные опции

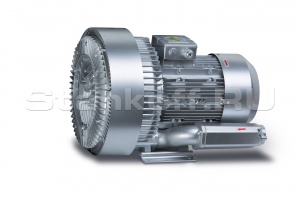

Вакуумный насос 5,5 кВт

Пульт DSP RichAuto А11

Система представляет собой ручной пульт управления и блок ЧПУ, устанавливаемый на станок. С помощью ручного пульта управления происходит позиционирование рабочего инструмента, установка режимов обработки материала, выбор и запуск программы обработки.

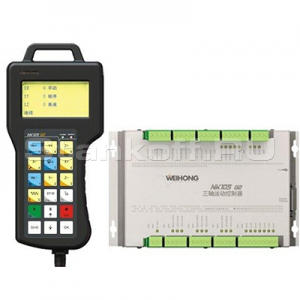

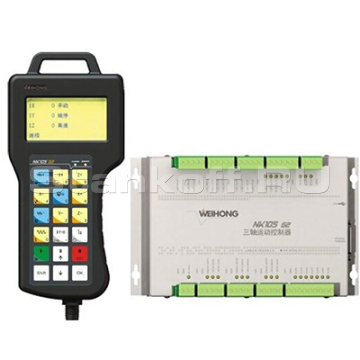

Пульт NK 105

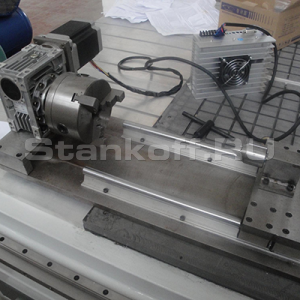

Поворотное устройство (диаметр 200 мм, длина 1200 мм)

Позволяют обрабатывать детали (тела вращения) условного диаметра до 200 мм.

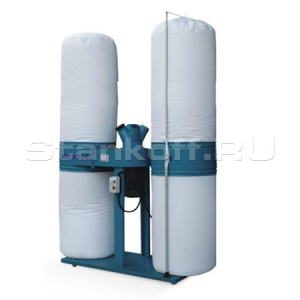

Система удаления стружки

Позволяет эффективно удалять стружку и пыль из зоны обработки.

Рабочая зона (XYZ)	1300х2500х300 мм
Высота координаты Z	300 мм
Направляющие X, Y, Z	линейные
Рейка X, Y	косозубая передача
Механизм привода Z	шарико-винтовая передача
Двигатели привода X, Y, Z	серво–гибридные
Мощность Двигателя привода X, Y, Z	0,45 кВт
Шпиндель	6 кВт
Охлаждения шпинделя	воздушное или водяное (на выбор)
Частота вращения шпинделя	6000-18000 об/мин
Станина	цельно сварная
Стол	вакуумный с возможностью мех. крепления
Система смазки	централизованная
Макс. скорость фрезерования	до 10 м/мин
Система управления – тип СЧПУ	NC Studio
Команды управляющих программ	G code
Напряжение питания	380В
Габариты станка	3160х1980х1780 мм
Масса станка	1200 кг
