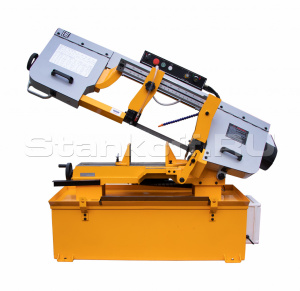

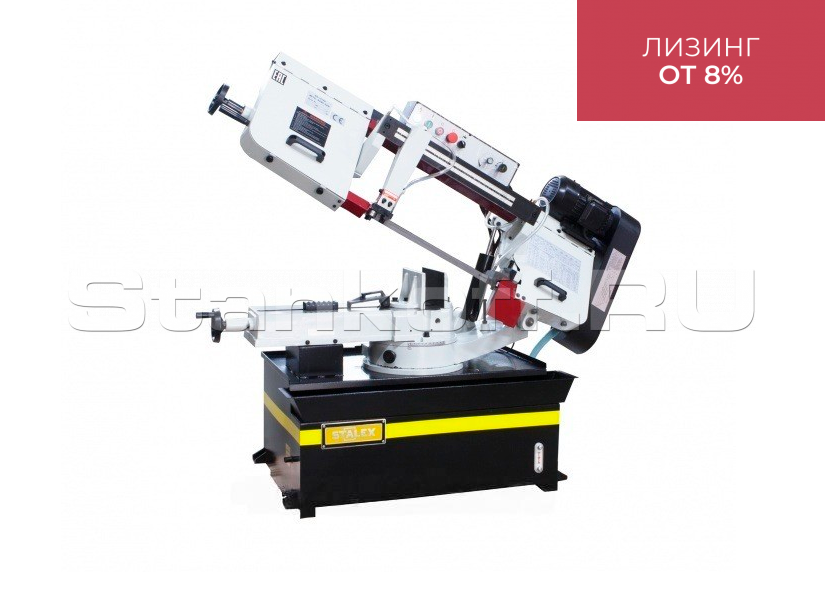

Станок ленточнопильный с гидроразгрузкой BS-1018R
+7 (995) 888-07-13
Детальное описание
На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила, подъём рамы осуществляется оператором вручную. Станок BS-1018R разработан для резки черных металлов и других материалов с целиковым, полым или профильным сечением, конструкция позволяет делать макс. распилы полых заготовок (труб) диаметром до 254мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок имеет неподвижные тиски и поворотный механизм рамы, для пиления под углом необходимо изменить положение рамы относительно неподвижных тисков. Высота полотна 27мм позволяет пилить c высокой точностью и параллельностью полые и профильные заготовки под различными углами, в том числе и сплошные заготовки.
Особенности станка

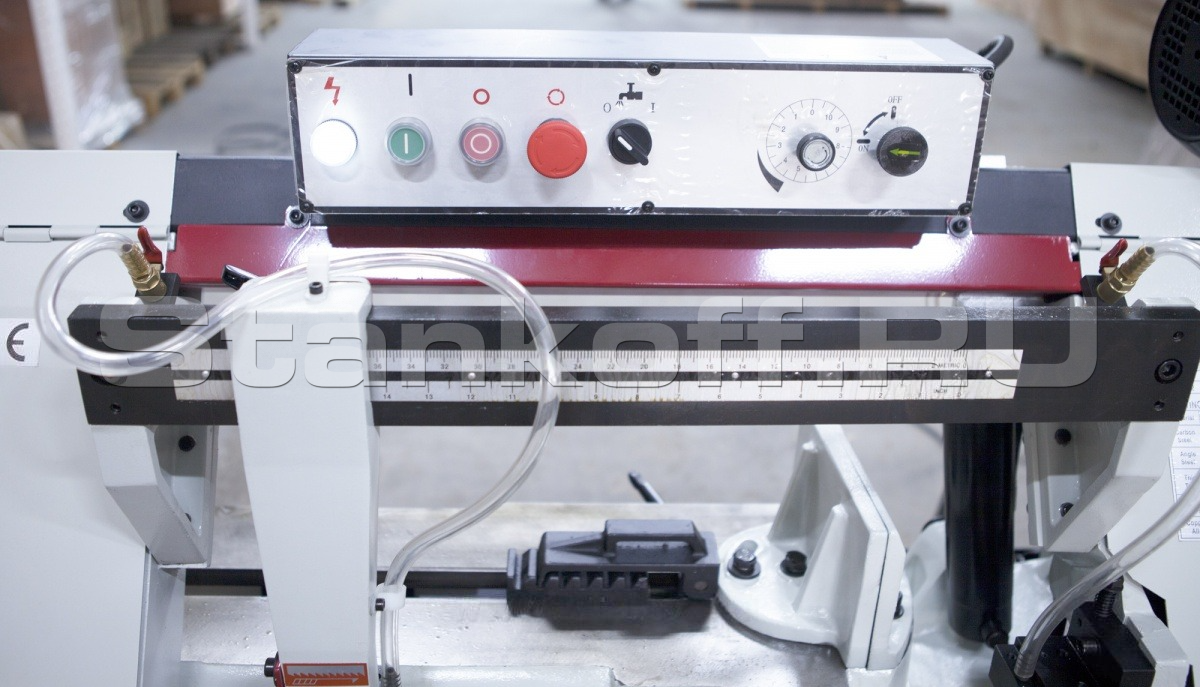

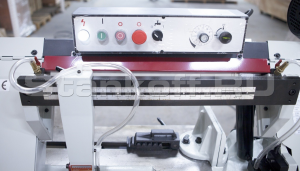

Управление
Пульт + направляющие станка.Шкала направляющих + две гибкие трубки СОЖ.

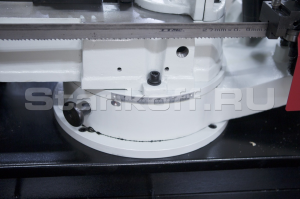

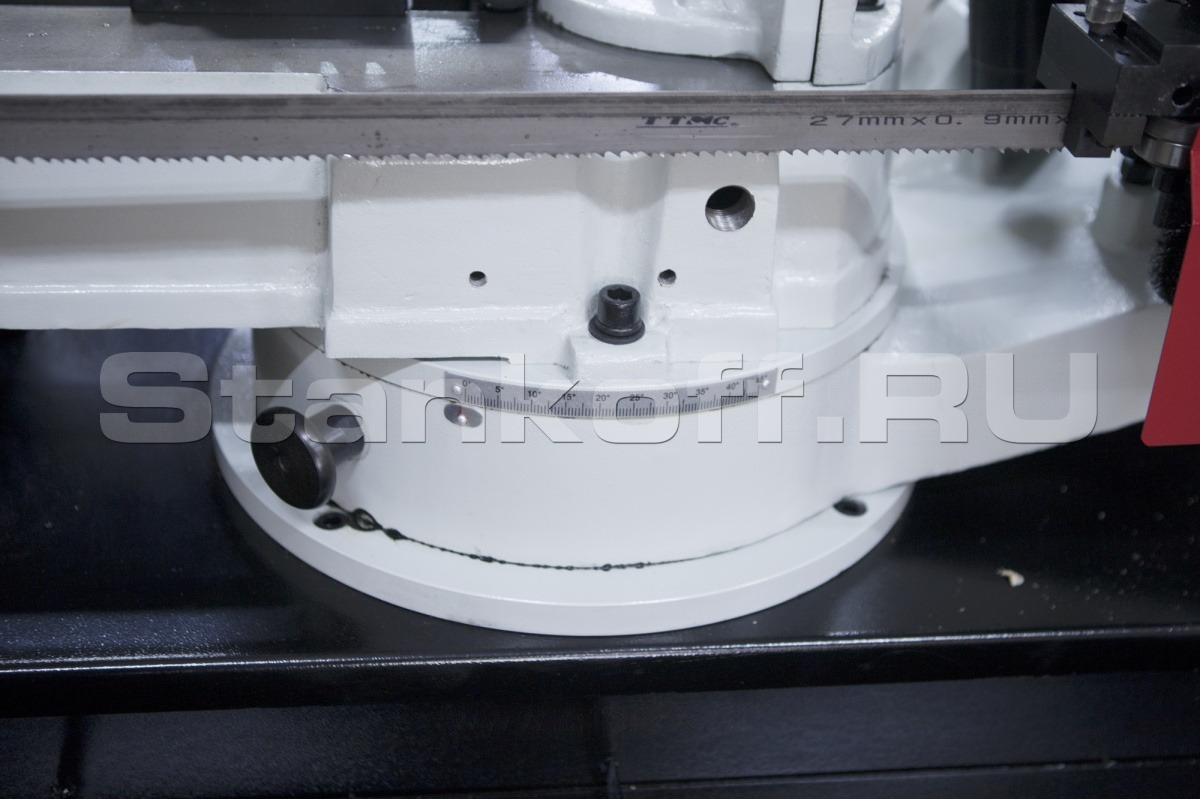

Линейка с фиксатором
Градусная линейка для установки необходимого положения заготовки. Фиксатор для удобной установки рамы на 0°; 15°; 30°;45°.

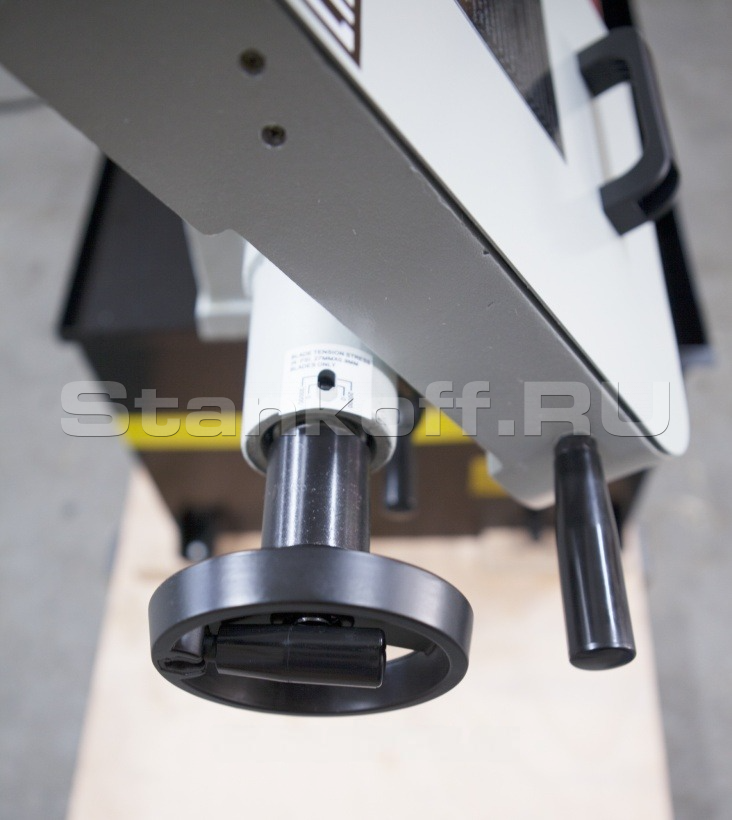

Зажимной рычаг
Зажимной рычаг с обратной стороны тисков, для поворота рамы на любой угол от 0° до 45° в соответствии с положением, согласно градусной линейки станка.

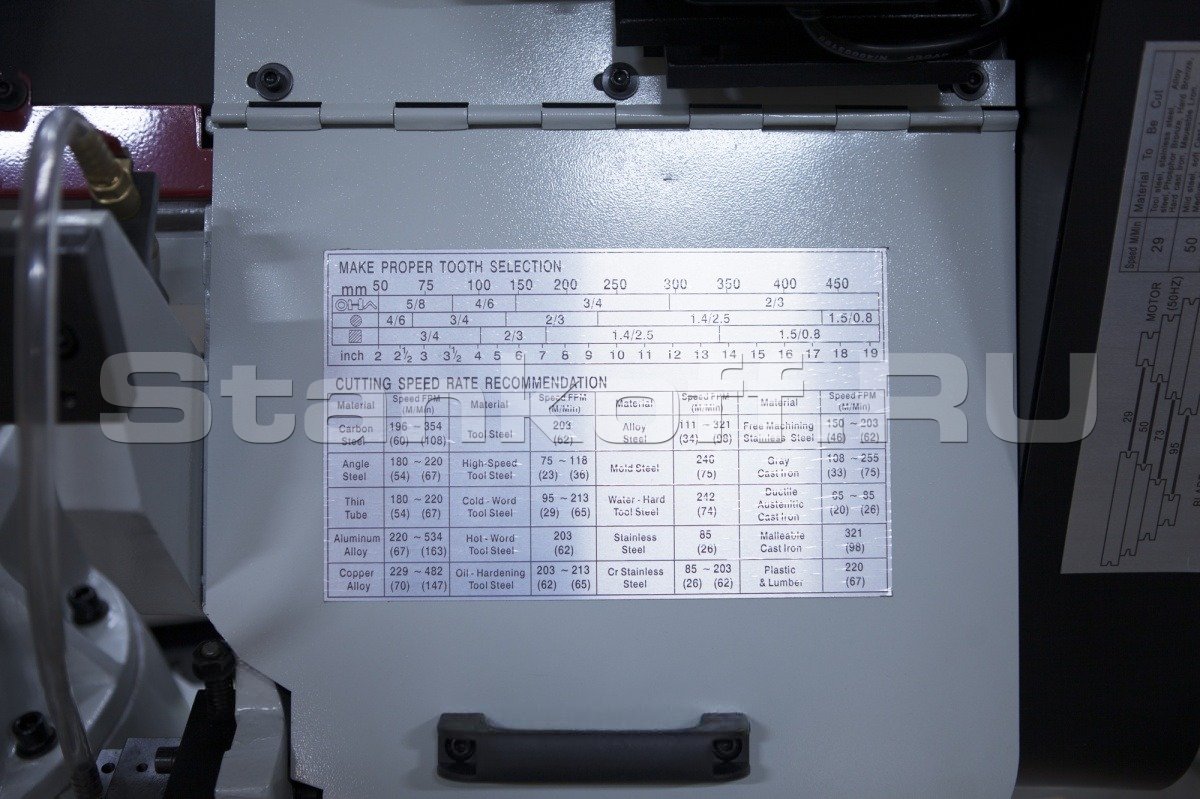

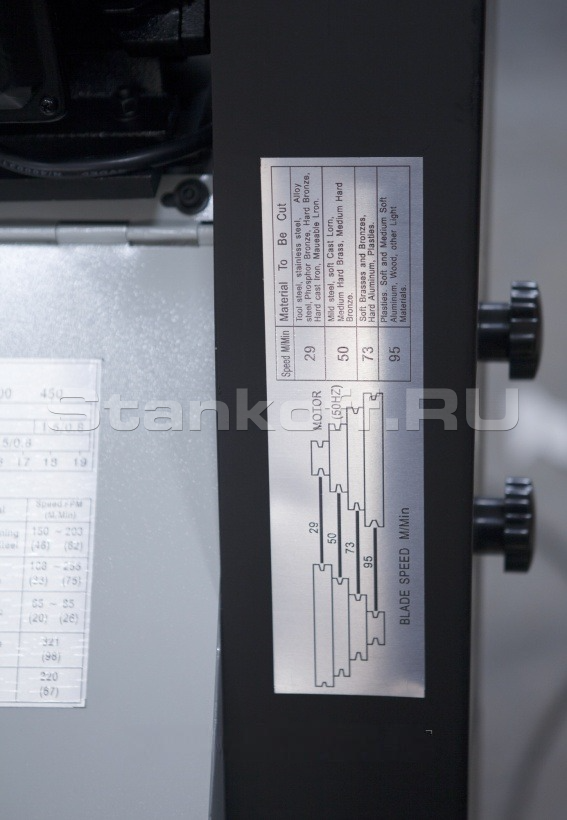

Таблица скорости
Таблица скорости резания и подбора шага зубьев

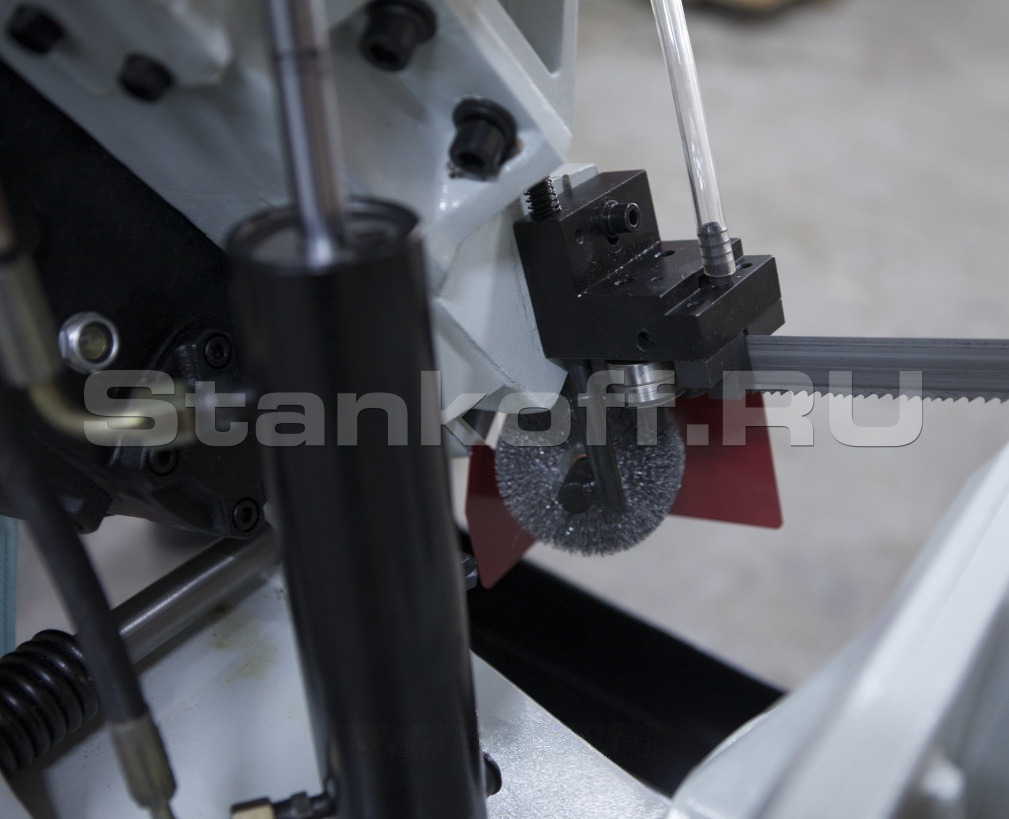

Дисковая щетка
Механическая дисковая щётка (приводимая в движение от движения полотна).Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления.

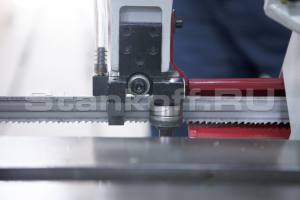

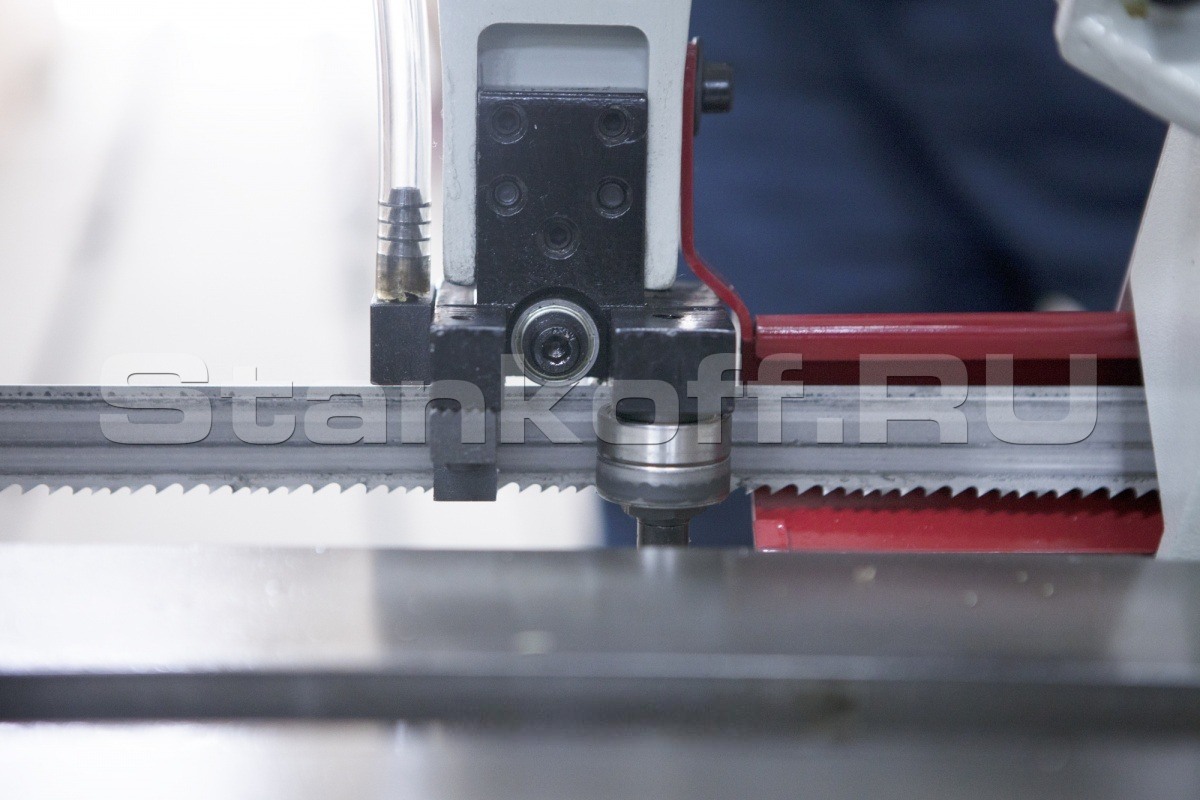

Направляющая и зубчатый блок
Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна.

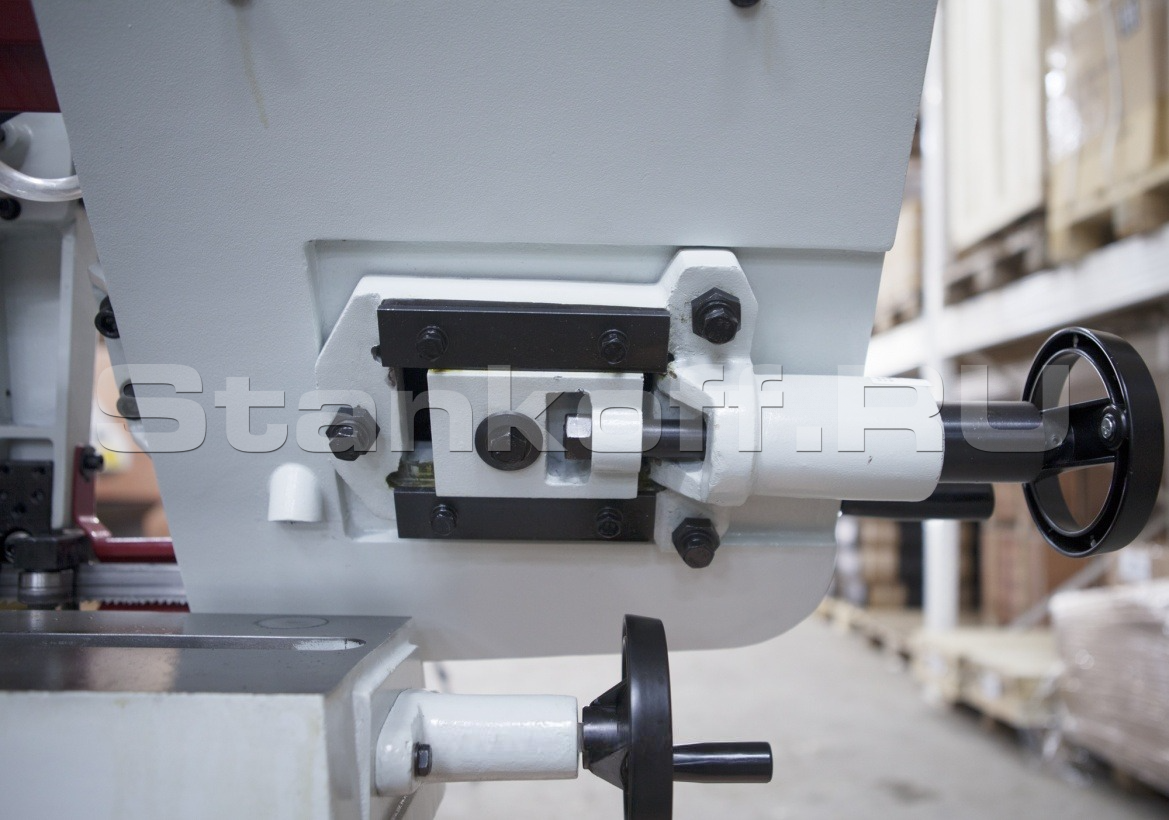

Регулировка натяжения
Механическое натяжение полотна
Перивод
Привод - клиноременная передача

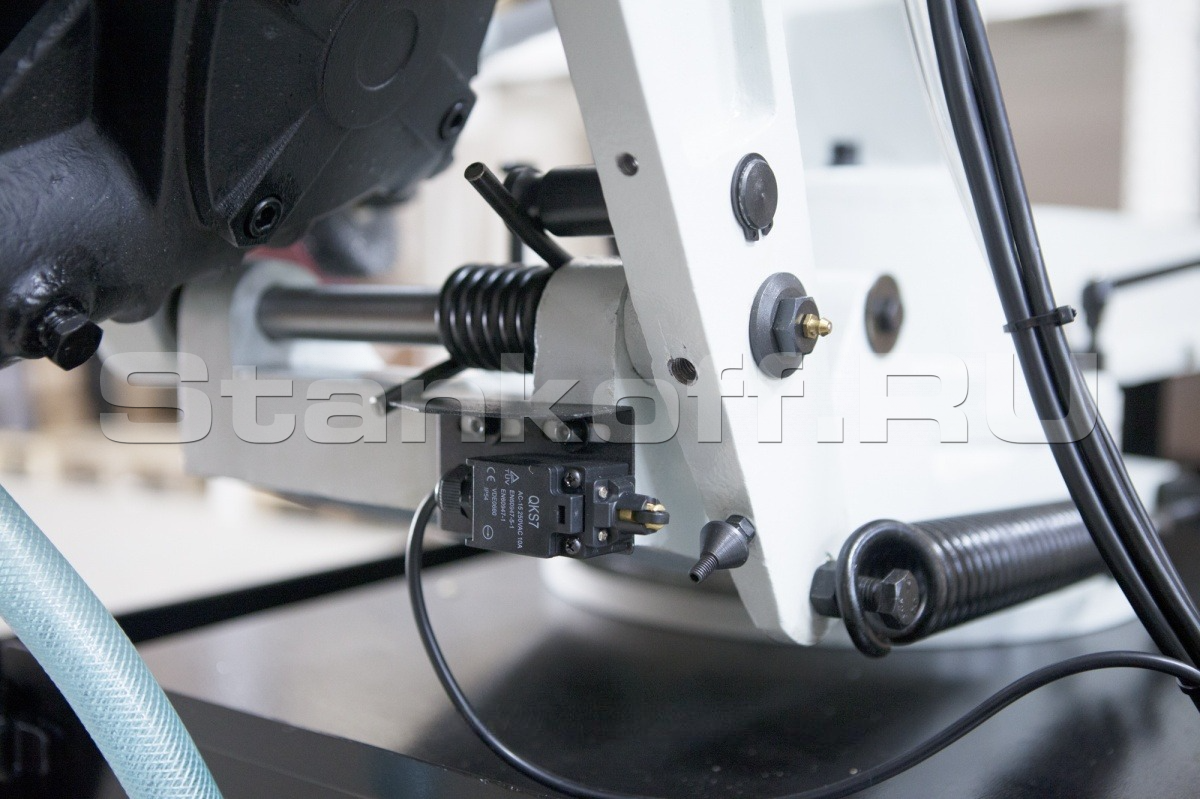

Датчик включения
Датчик выключения станка в нижнем положении пильной рамы
Шкив стонка №1
Шкив станка и предохранительный датчик при поднятой крышке рамы (фото №1).
Шкив стонка №2
Шкив станка и предохранительный датчик при поднятой крышке рамы (фото №2).
Демпфер
Гидравлический демпфер регулирующий и снижающий скорость опускания рамы.
Съёмный бачок
Съёмный сливной бачок. При снятии бочка с тумбы станка – под бочком находится полость для хранения (при транспортировке) ограничителя подачи листа.
Конструкция станка
Поворот рамы под углом 45°.| Возможность поворота | 0° до 45° в одну сторону |
| круг при 90° | 254 мм |
| прямоугольник при 90° | 160х406 мм |
| круг при 45° | 170 мм |
| прямоугольник при 45° | 160х190 мм |
| Скорость вращения полотна | 26, 50, 73, 95 м/мин |
| Размер полотна | 27х0,9х3215 мм |
| Подача пильной рамы | собственный вес с гидрорегулировкой |
| Зажим заготовки | ручной |

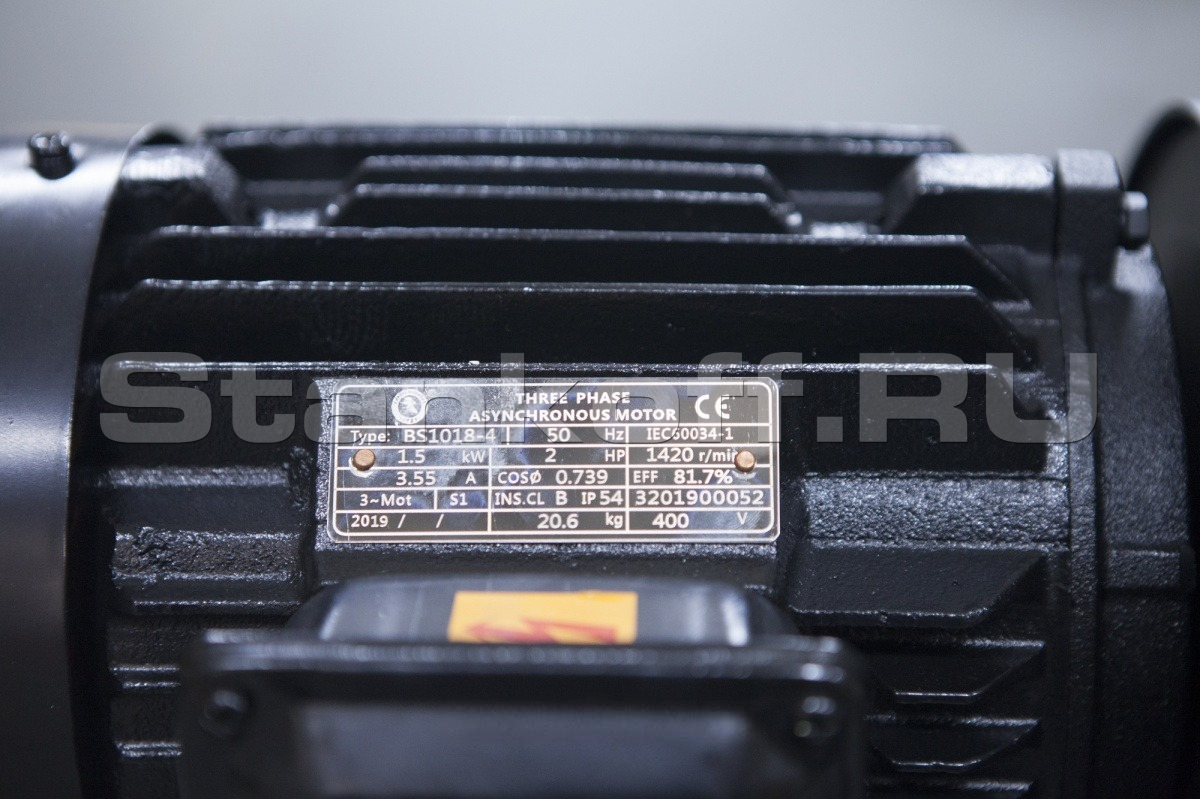

| Мощность двигателя | 1,5 кВт, 3-ёх фазный |
| Привод | клиноременной |
| Размер упаковки | 1890х840х1340 мм |
| Масса нетто/брутто | 300/360 кг |
