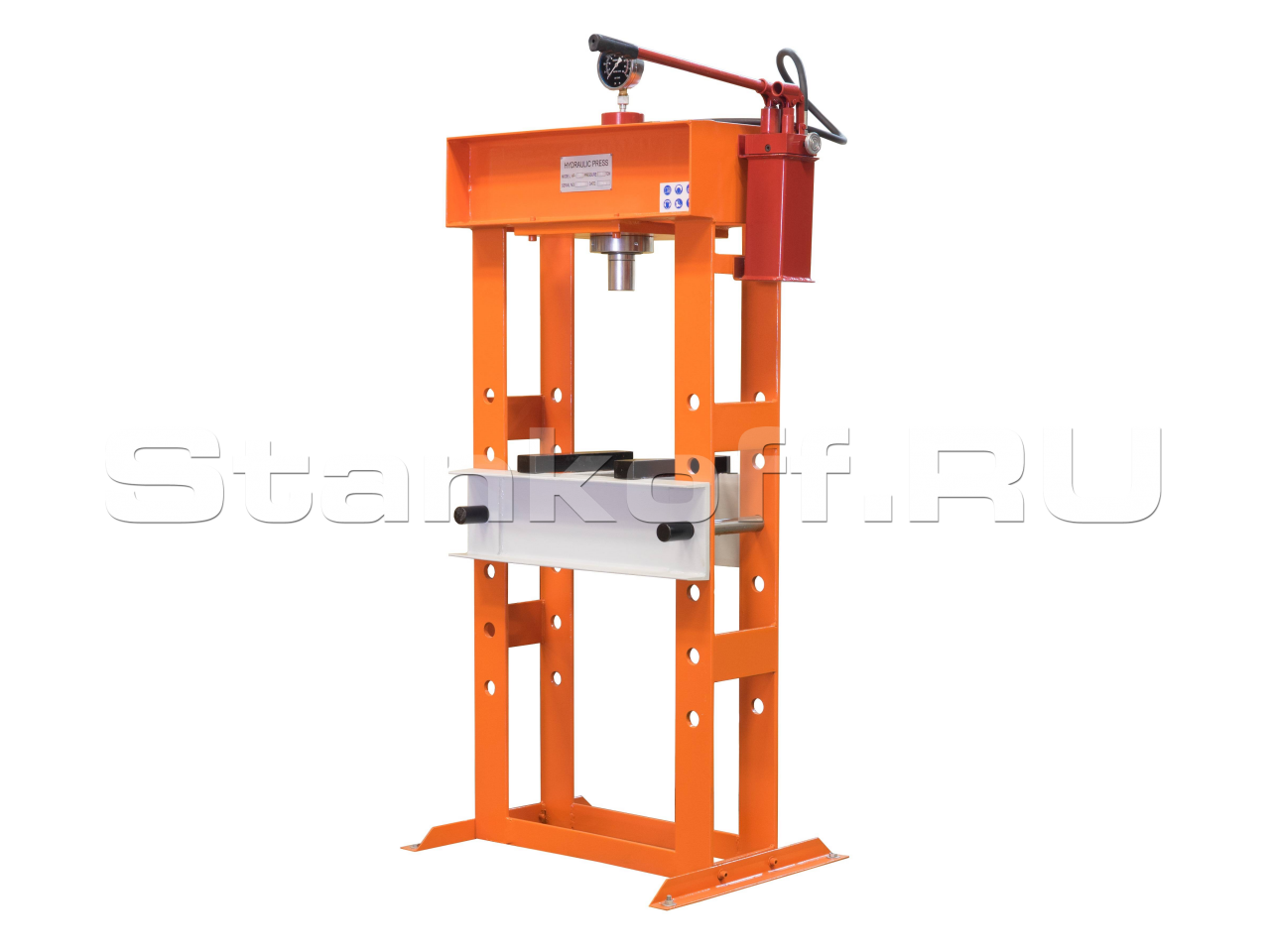

Ручной гидравлический напольный пресс HP-30S
+7 (995) 888-07-13
Детальное описание
Гидравлический пресс Stalex HP-S предназначен для работы в ремонтных и сборочных цехах, используется для сборки узлов под давлением (пример: сборка игольчатых подшипников, запрессовка подшипников в агрегаты машин, в том числе и погонных подшипников).
Отличительной особенностью станка является его надёжность - усиленная конструкция станка и надёжная гидравлическая система позволяют обеспечить устойчивую бесперебойную работу. Гидростанция станка имеет 2 скоростных режима:
- Холостой режим – ускоренный режим подвода штока и штампа к заготовке
Рабочий режим – запрессовка изделий

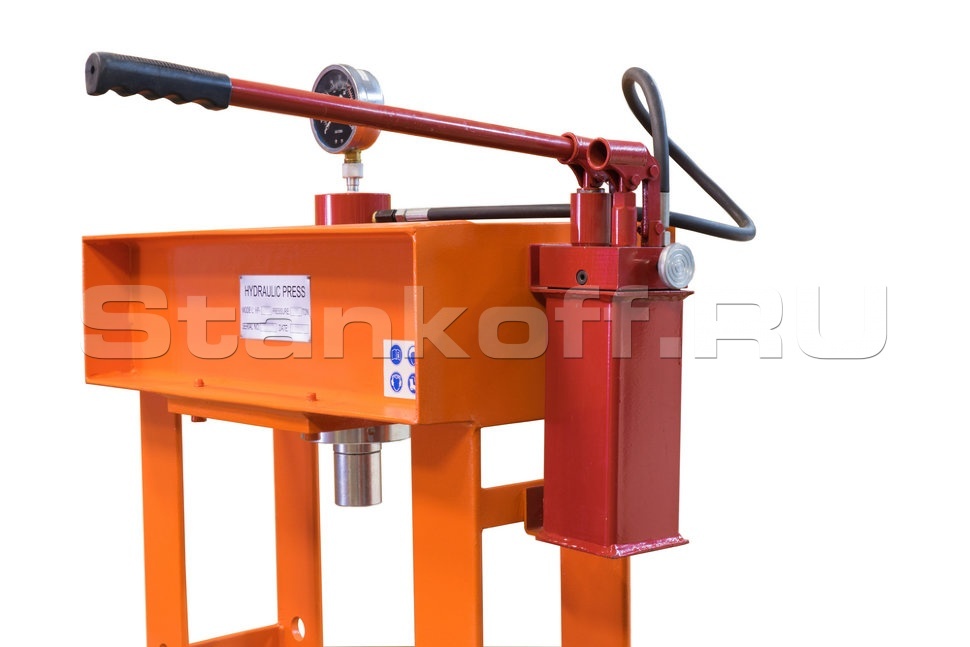

Рукоятка гидравлической станции имеет широкую поверхность хвата.
Так же на данном прессе возможно вести работы связанные с корректировкой положения элементов детали: запрессовка втулок в глухих и сквозных отверстиях, замыкание стопорных колец соответственного размера, пробивку отверстий и другие виды операций.
Вес станка 187кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели Stalex HP S имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс запрессовки (исключаются люфты, перекосы и поломки станины).
Особенности конструкции
Холостой режим – ход поршня за одно нажатие рукоятки 3,5мм
Рабочий режим – – ход поршня за одно нажатие рукоятки 1,0мм
Расстояние между рёбрами жёсткости рабочего стола – 170мм.
(D: Ширина 495мм – расстояние между опорами)
(Ширина 700мм – расстояние стола вкл. ширину опор)
315х33х35 (ДхШхВ)
Ø пресс-головки – 58мм
Высота пресс-головки – 65мм
Ø штока – 40мм
Макс. ход штока – 140мм
Рычаги крепления стола - L= 290мм (гладкая часть)/ L= 360мм (общая длина).
Ø отв. крепления стола на сварных опорах - Ø=35мм.
Толщина стенки сварных опор – 11мм.

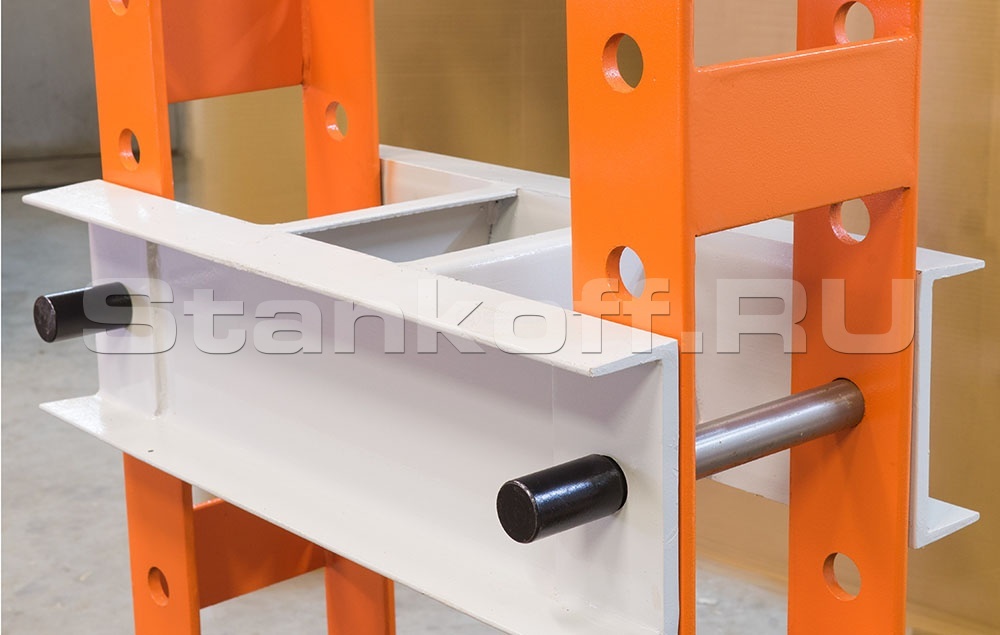

Основа рабочего стола – два швеллера 20 с двумя рёбрами жёсткости, установленными под углом к друг другу.
Макс. ход штока без пресс-головки.
Стандартная комплектация:
Рабочие блоки – 2шт
Пресс-головка – 1шт
Технический чертеж
| Техническая характеристика гидравлического пресса HP-30S | ||
| Усилие, кН | 300 | |
| Усилие, тонн | 30 | |
| Давление, МПа | 60 | |
| Макс. ёмкость, мм | 750 (H: ход + перемещение стола - сопредельный размер штока и рабочего стола) ) |
|
| Ход штока, мм | 140 | |
| Два скоростных режима гидростанции, мм |
|
|
| Расстояние от пола до основания рукоятки гидростанции, мм | 1600 | |
| Перемещение стола | 6 позиций с промежутком 130мм (общее перемещение стола: 130мм+130мм+130мм+130мм=650мм) |
|
| Рабочий размер стола, мм | 495х375 (ШхГ) (170мм – расстояние между верхними частями рёбер жёсткости рабочего стола) |
|
| Общие размеры стола, мм | 495х375 (ШхГ) (D: Ширина 490мм – расстояние между опорами) (Ширина 700мм – расстояние стола вкл. ширину опор) |
|
| Рычаги крепления стола, мм | Ø="33/ L=290мм | |
| Ø отв. крепления стола на сварных опорах, мм | Ø=35 | |
| Толщина стенки сварных опор, мм | t=11 | |
| Толщина стенки верхней части станка, мм | t=5 | |
| Размеры упаковки, мм (ШхГхВ) | 1050х720х2010 | |
| Упаковка | фанерный ящик | |
| Стандартная комплектация | Рабочие блоки – 2"шт Пресс-головка – 1шт |
|
| Масса, кг (нетто) | 187 | |
| Масса, кг (брутто) | 265 | |
