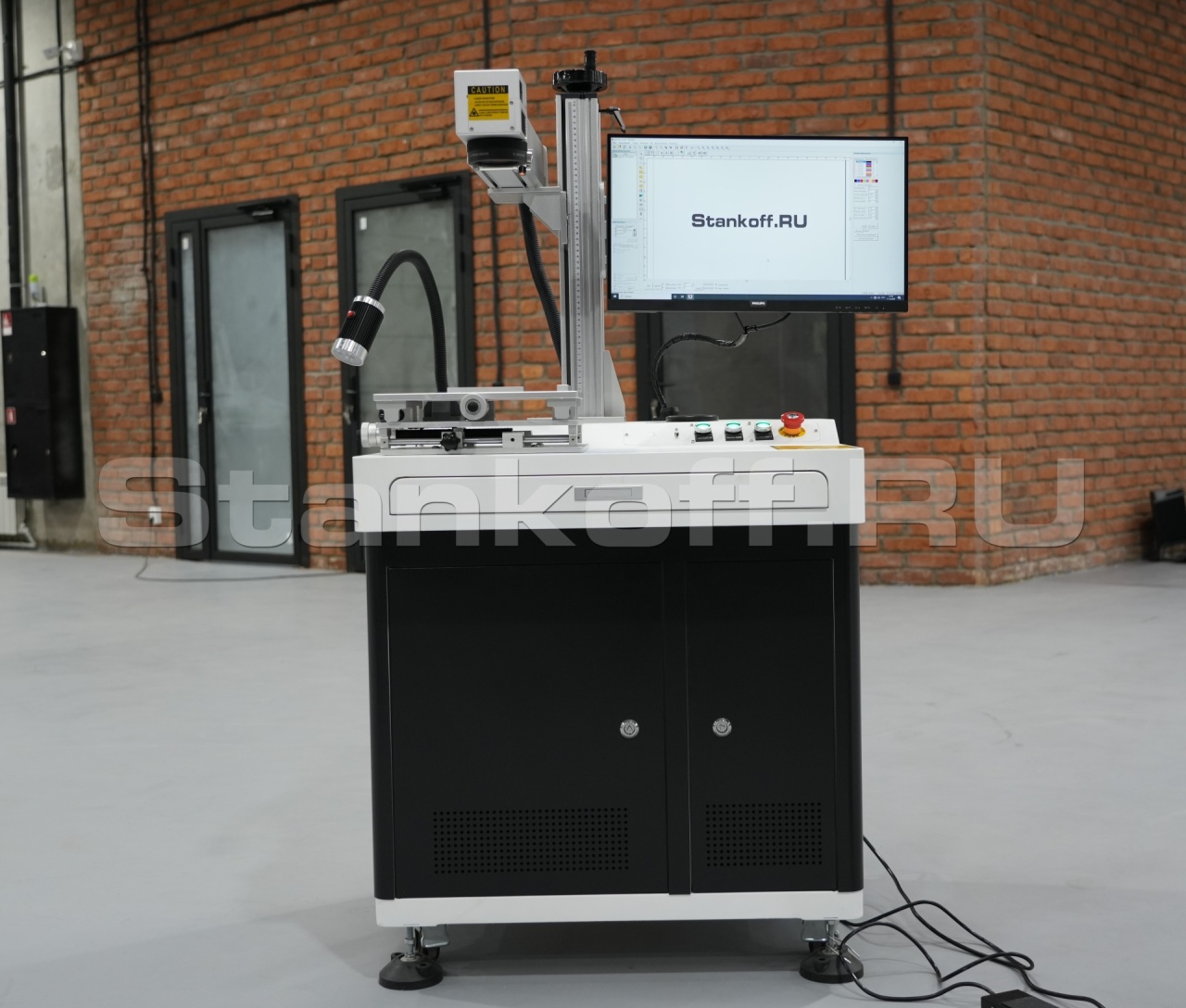

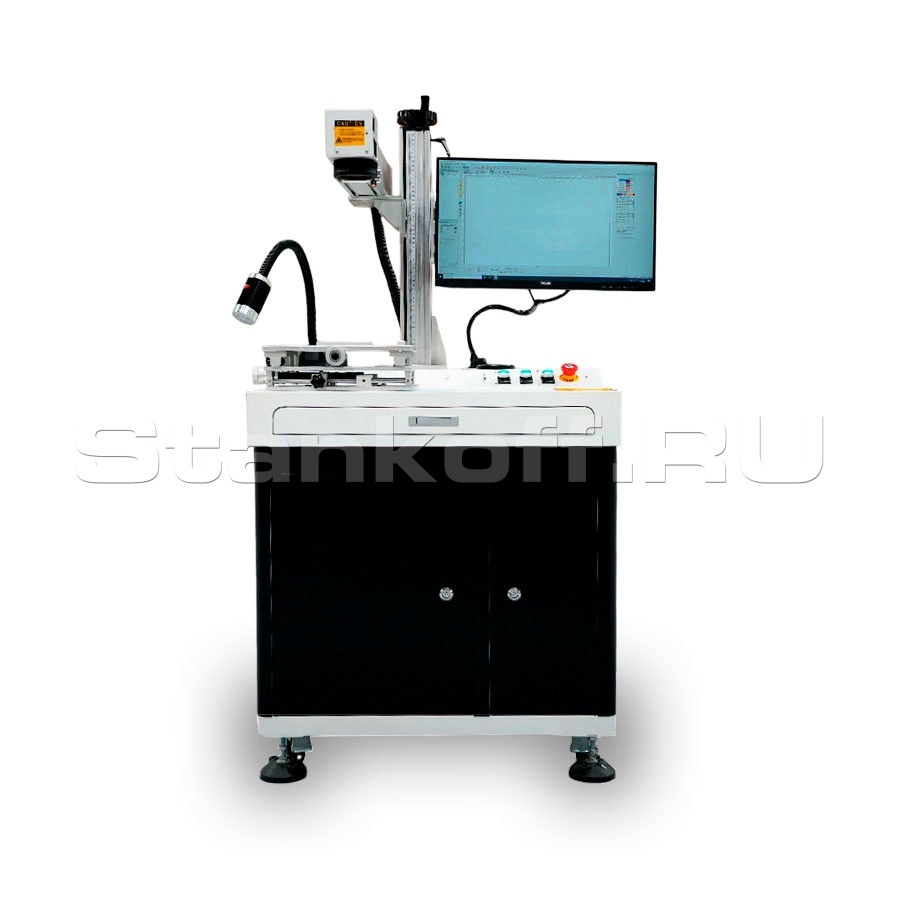

Волоконный лазерный маркер для гравировки по металлу XTL-F30

В наличии

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Волоконный лазерный маркер для гравировки по металлу XTL-F100 Подробное описание и цена >>>

Волоконный лазерный маркер для гравировки по металлу XTL-F30 Подробное описание и цена >>>

Волоконный лазерный маркер для гравировки по металлу XTL-F50 Подробное описание и цена >>>

Детальное описание

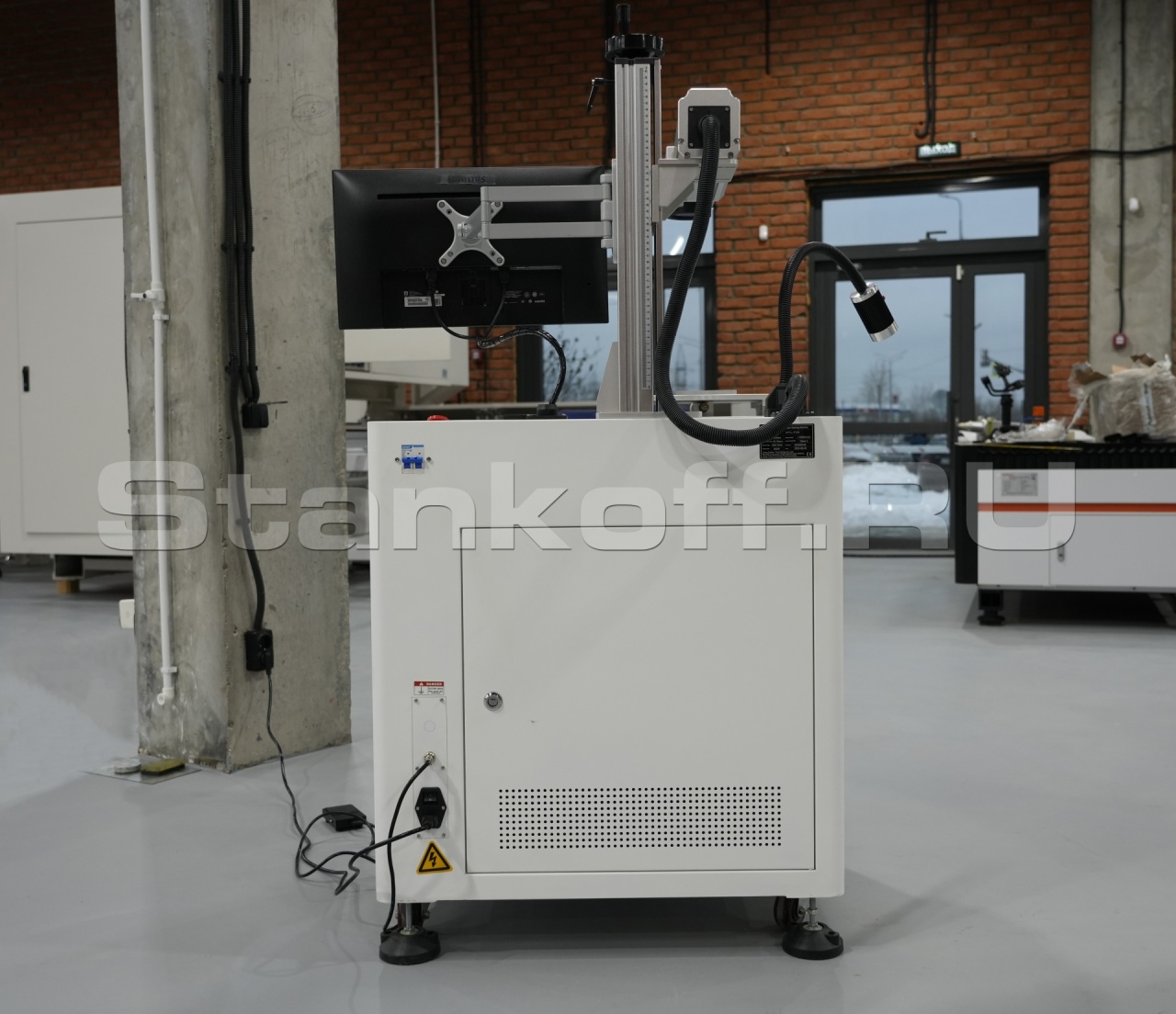

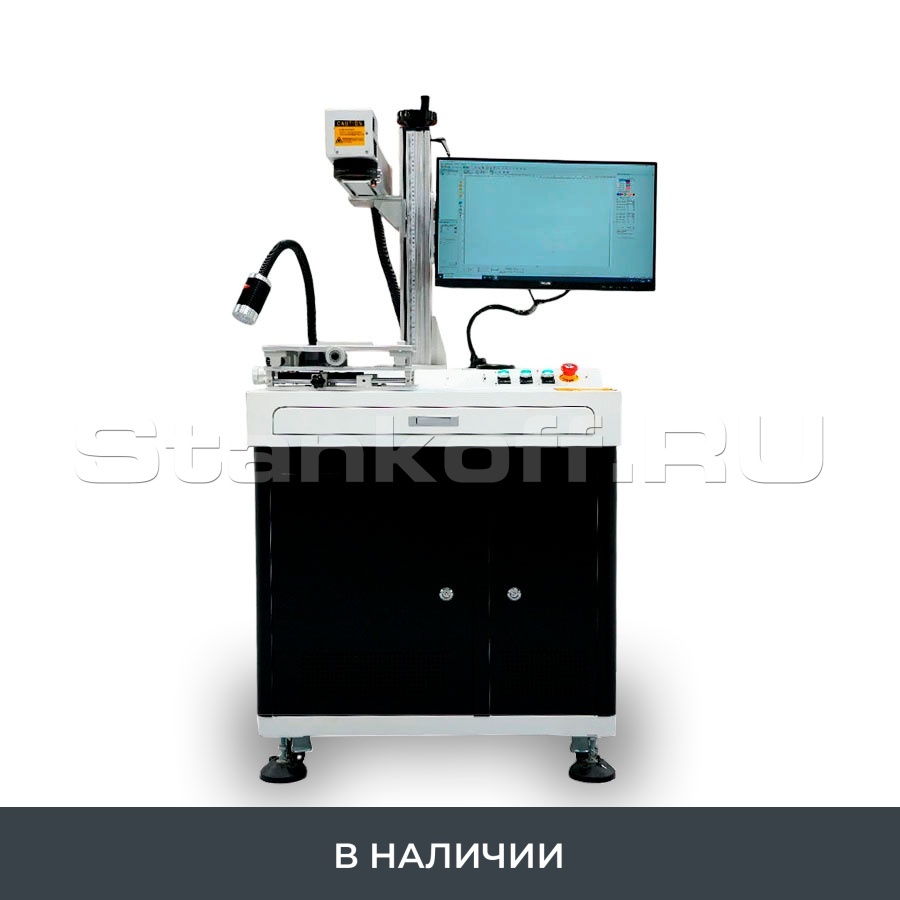

Волоконный лазерный маркер для гравировки по металлу XTL-F30 - профессиональное, высокоточное оборудование для лазерной маркировки, которое широко используется для нанесения постоянных маркировок на различные металлические и неметаллические поверхности. Станок применяется в различных областях, включая электронику, пластик, упаковку, строительные материалы, осветительные приборы и косметику.

Принцип работы

Основан на использовании передовых лазерных технологий, где оптическое волокно используется как средство для поглощения или выделения энергии лазера, изменяющего траекторию с помощью гальванометра и фокусирующегося на поверхности обрабатываемой детали для создания маркировки путём испарения материала.

Основные компоненты

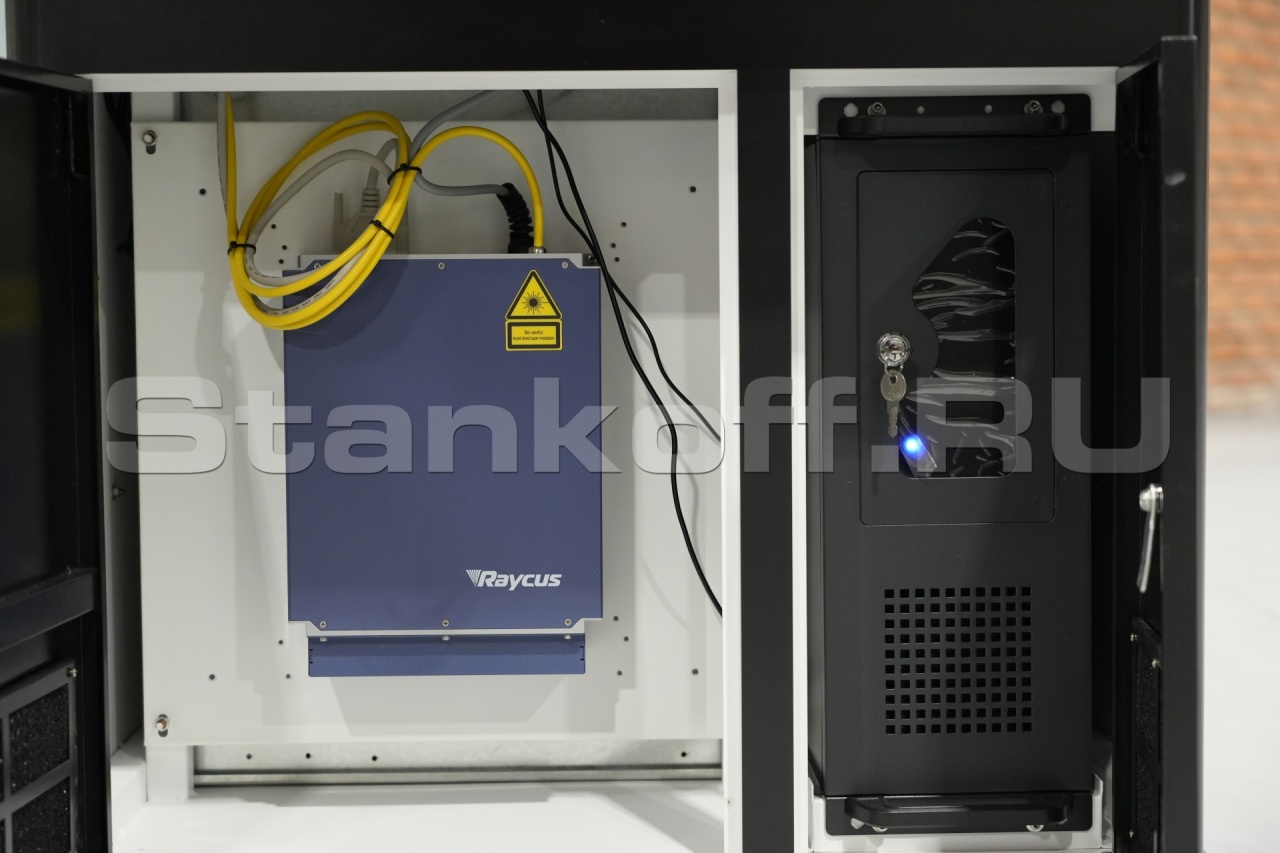

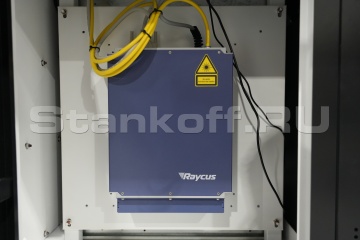

Лазерный источник;
Линза F-theta;
Контрольная плата;
Программное обеспечение;
Компьютер;

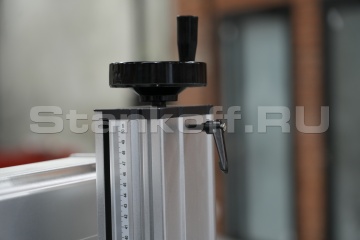

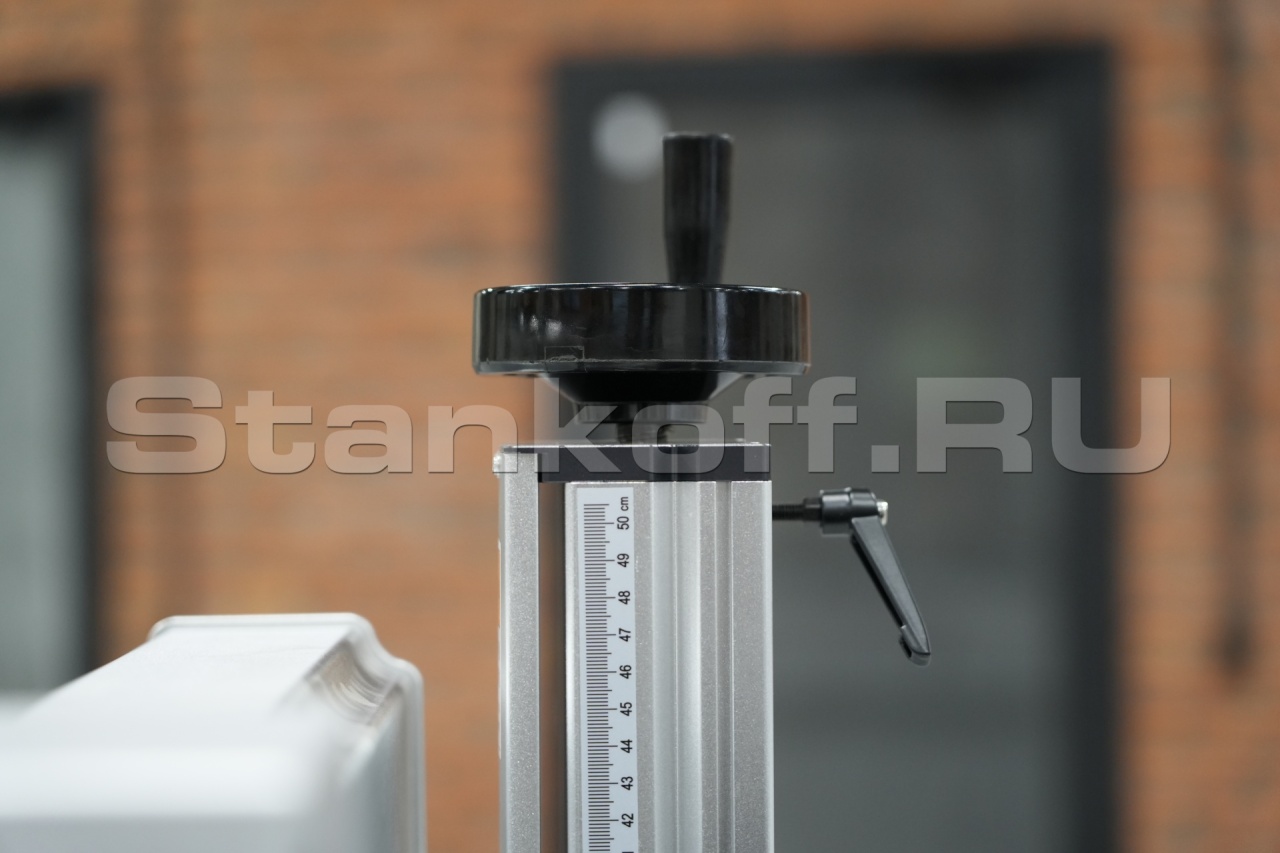

Подъемный столб;

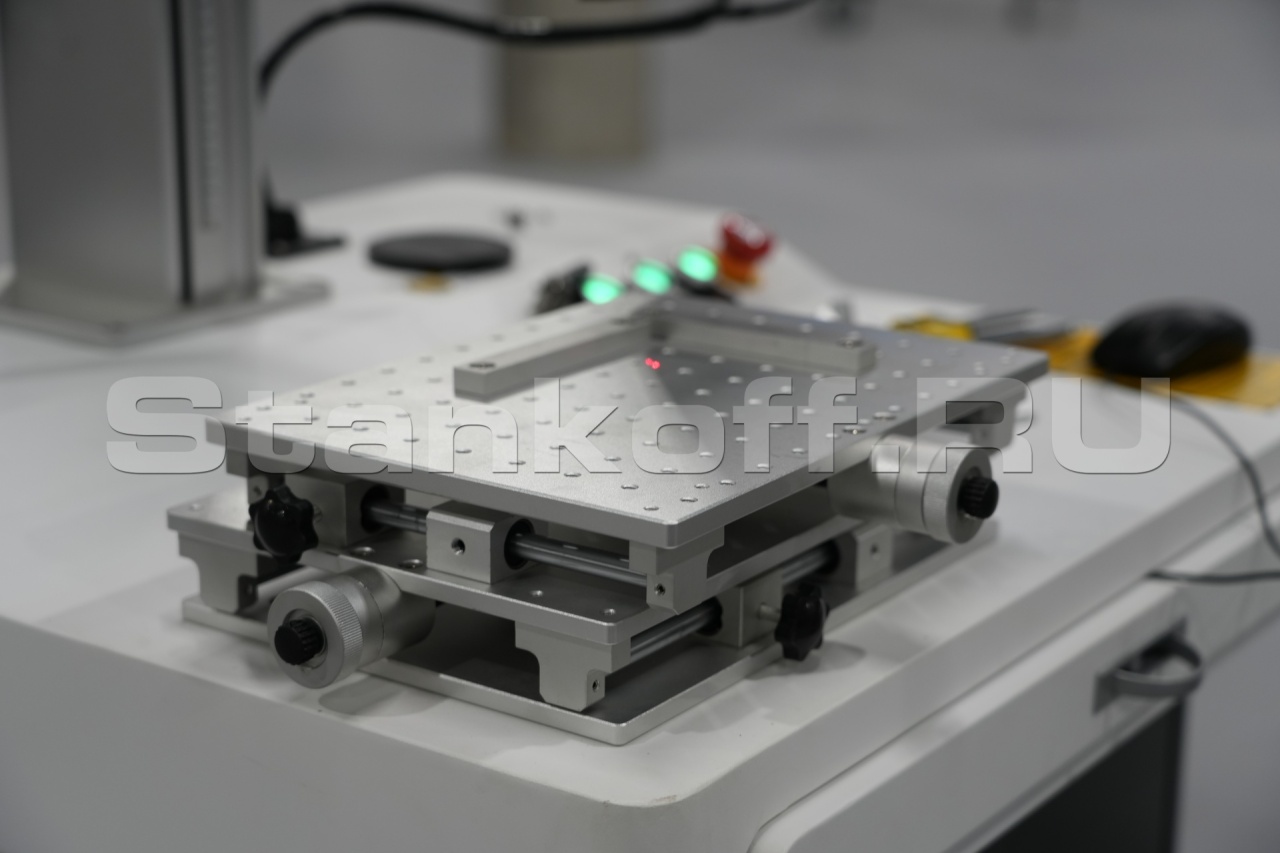

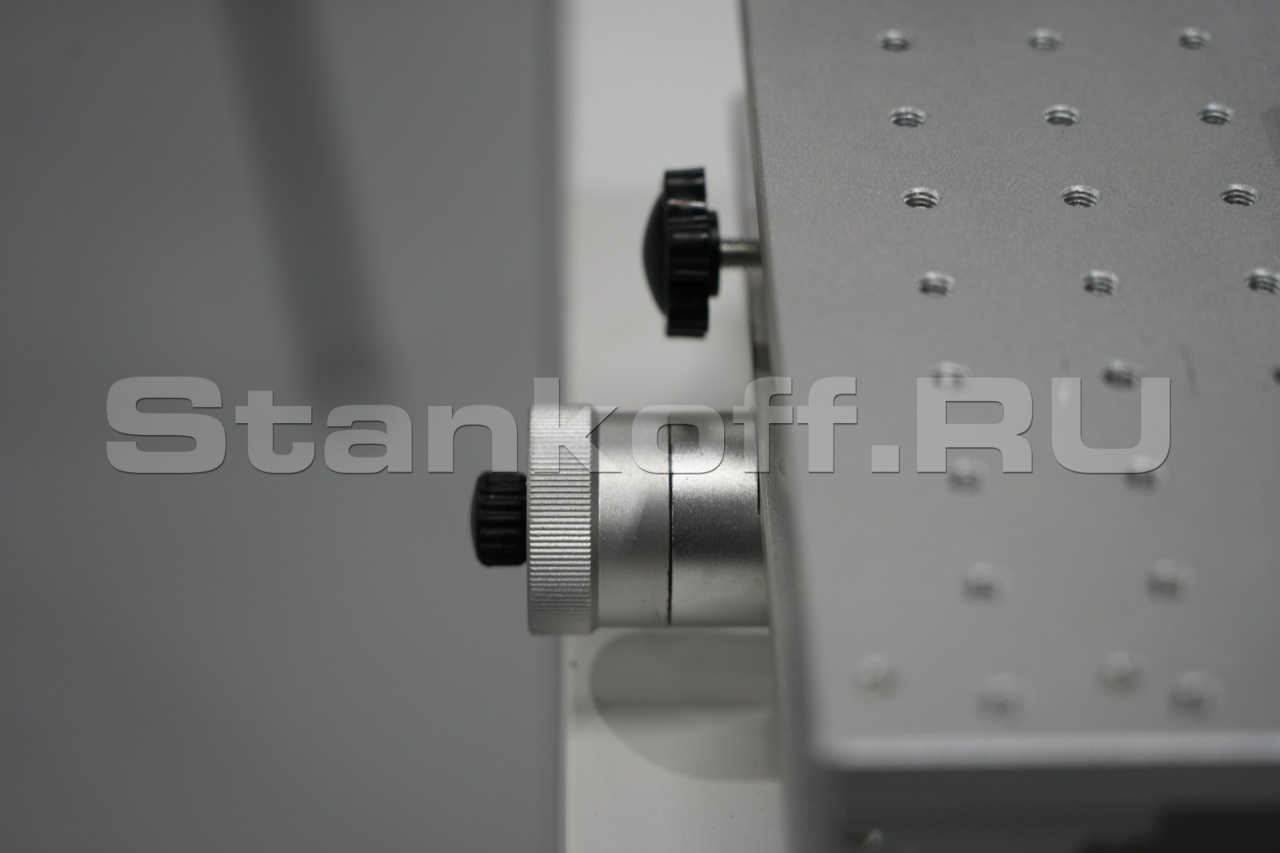

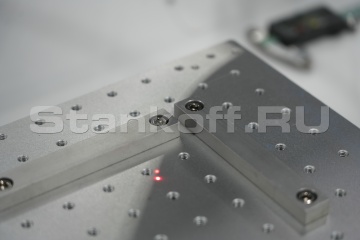

2D рабочий стол;

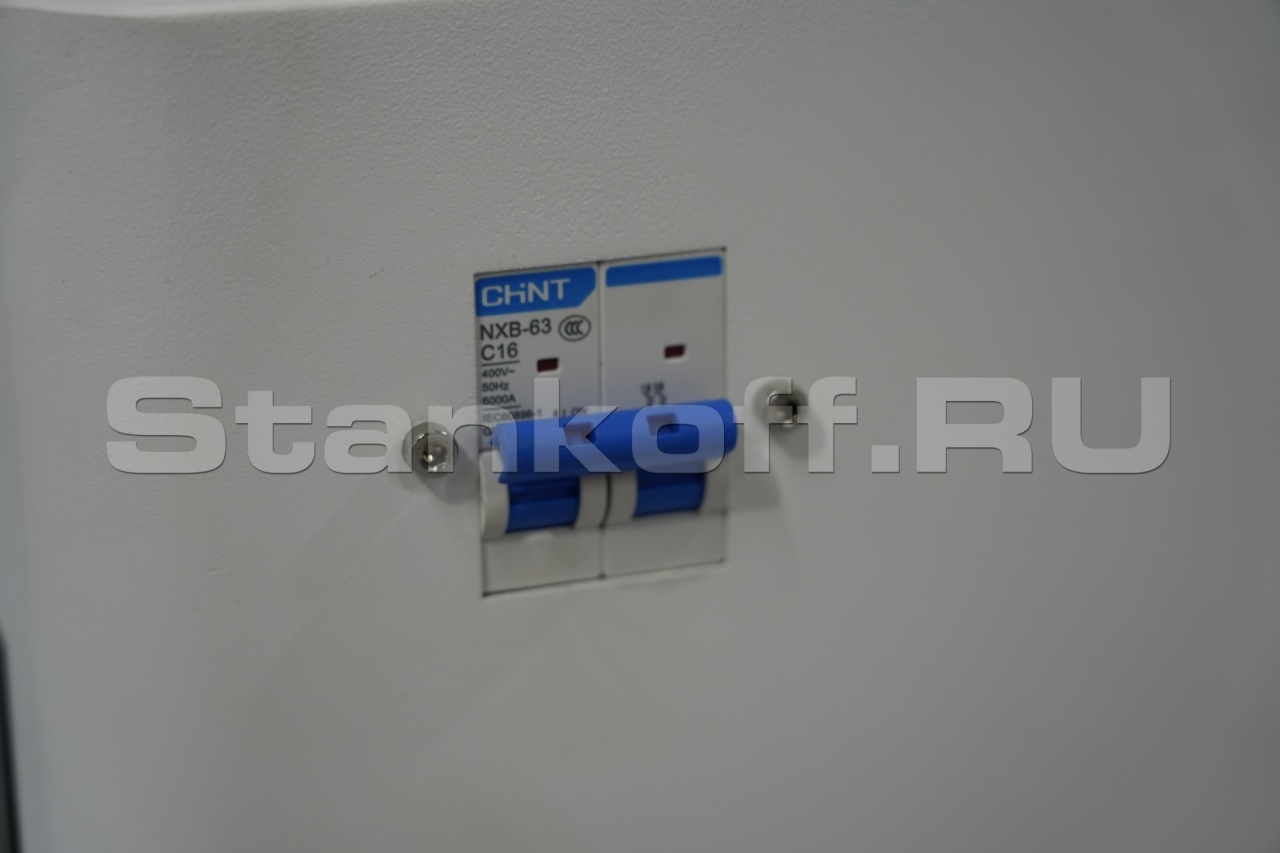

Блок питания.

Конструктивные особенности

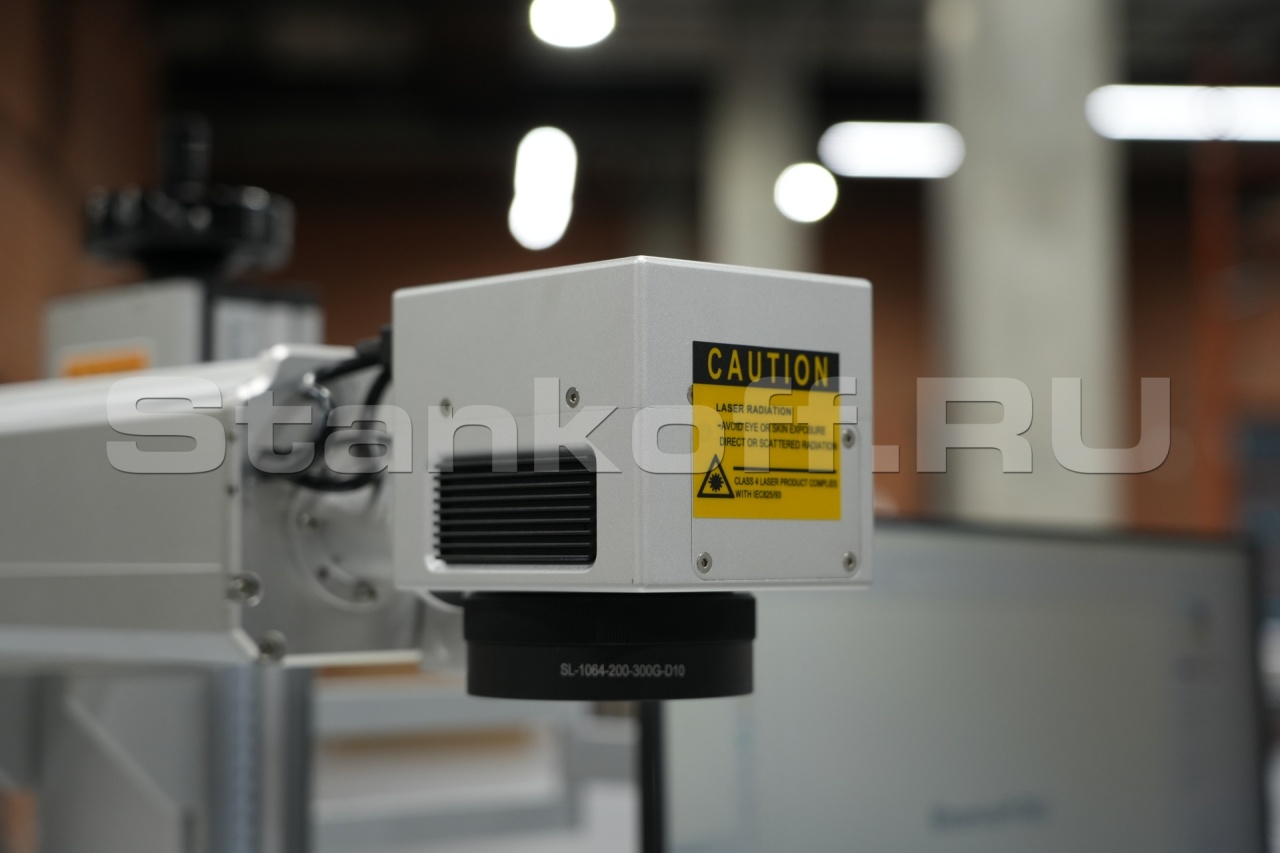

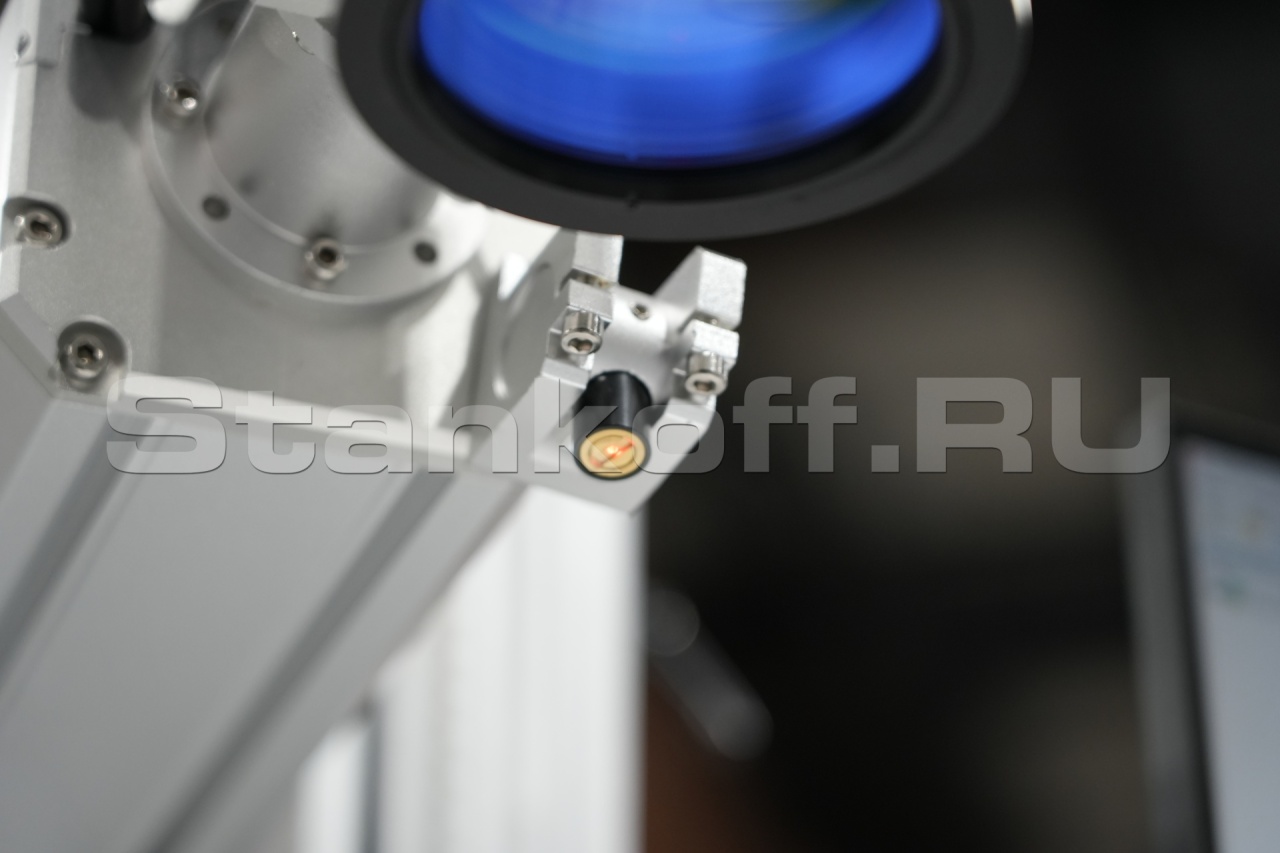

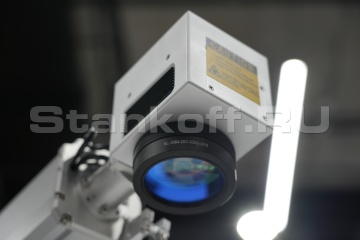

Линза F-theta

Линза F-theta специально разработана для использования в лазерных системах и оптимизирована для работы с определенными длинами волн лазера. Она обеспечивает равномерное фокусирование лазерного луча на плоскости маркировки и позволяет обрабатывать большие области без необходимости перемещения объекта. Линза способствует точному позиционированию лазерного луча, что важно для создания детализированных и сложных маркировок.

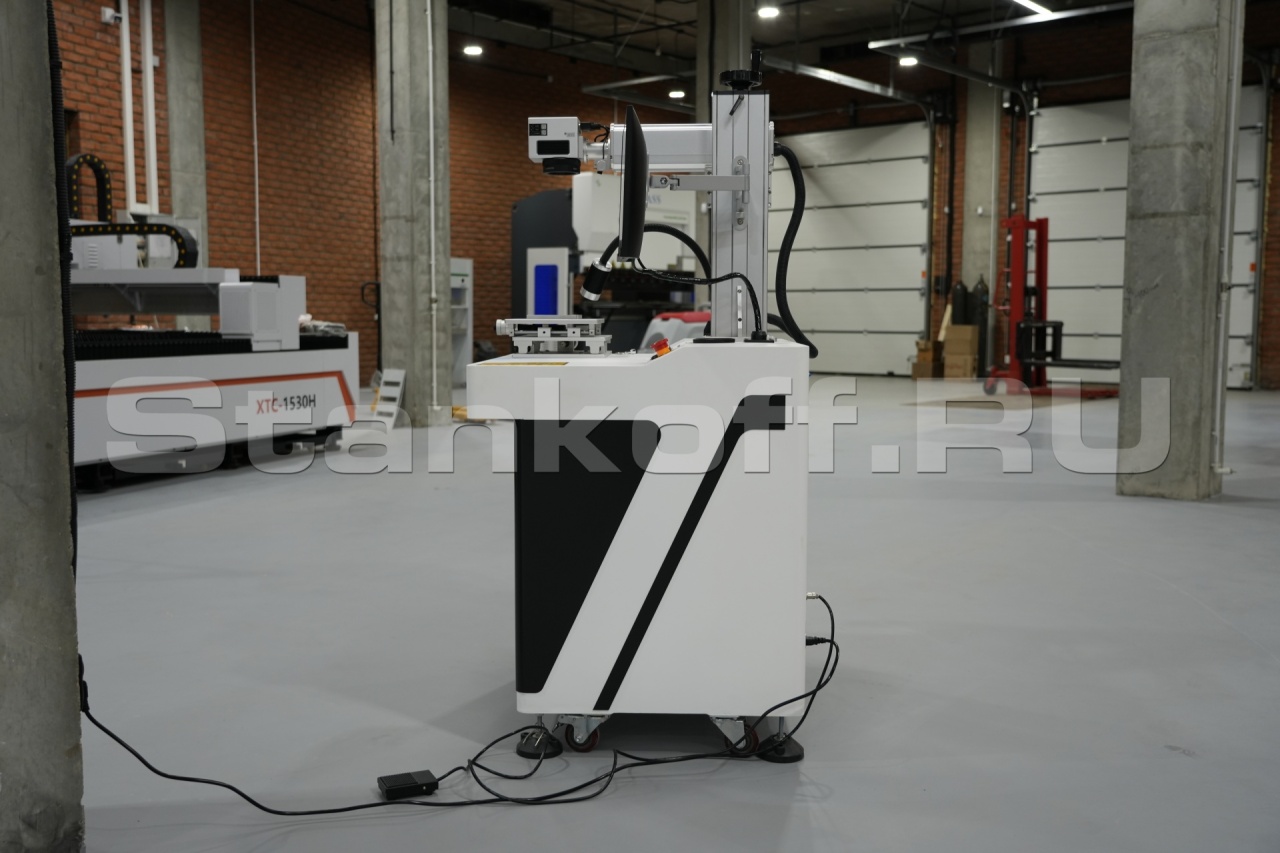

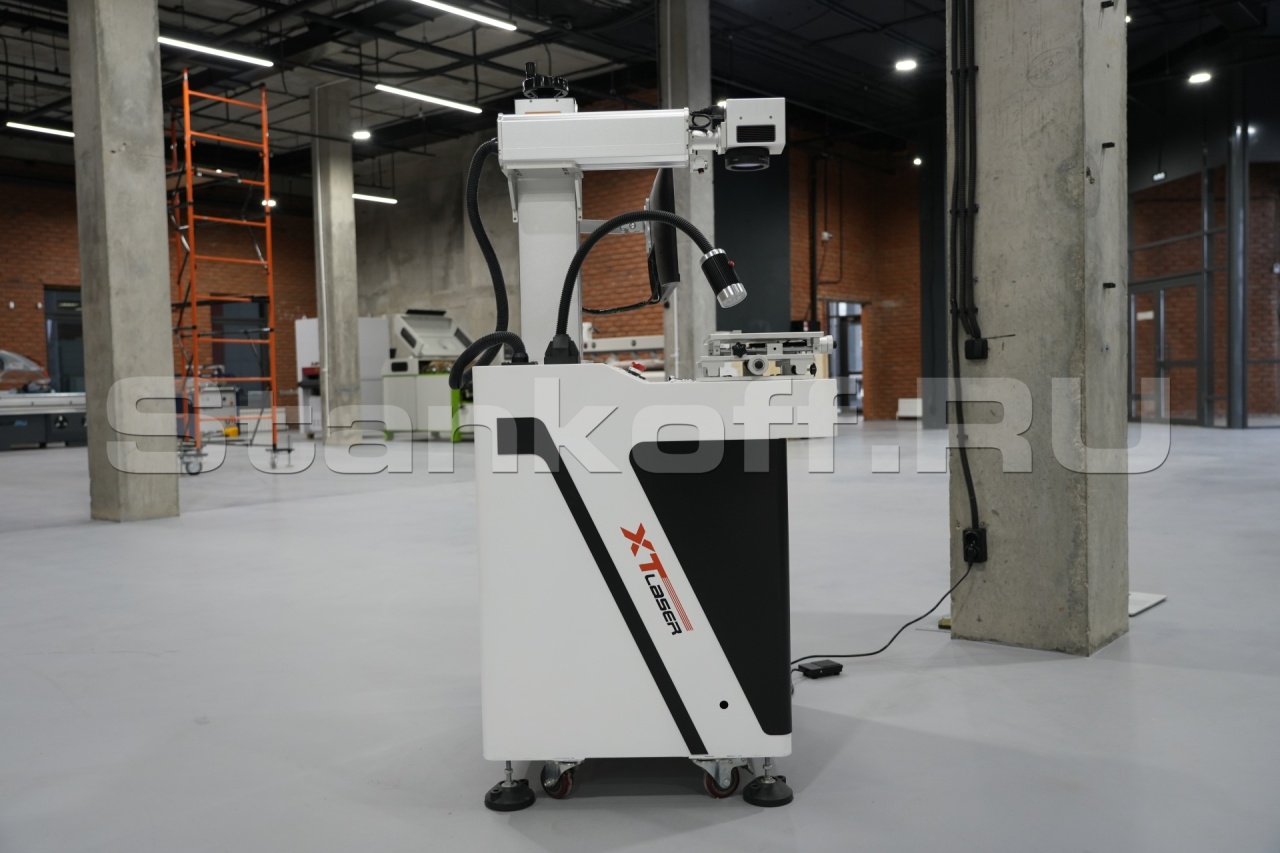

Компактность

Отличается компактными размерами и небольшим весом, что позволяет ему занимать минимум пространства в цеху. Кроме того, благодаря своим размерам станок легко перемещается по помещению предприятия. Это обеспечивает гибкость производства и возможность быстро перенастроить процесс под новые задачи.

Цветная гравировка

Через изменение длины волны, мощности, скорости и фокуса лазерного луча , позволяет получать различные оттенки на заготовке. Цветная гравировка требует сложной техники, что позволяет создавать высококачественные, детализированные и цветные изображения на гравированных объектах.

Для цветной гравировки подходят некоторые типы металлов, например, титан и нержавеющая сталь. С помощью особых техник управления лазером и точной настройки его параметров можно изменить цвет поверхности материала путём термического воздействия или создания оксидных плёнок.

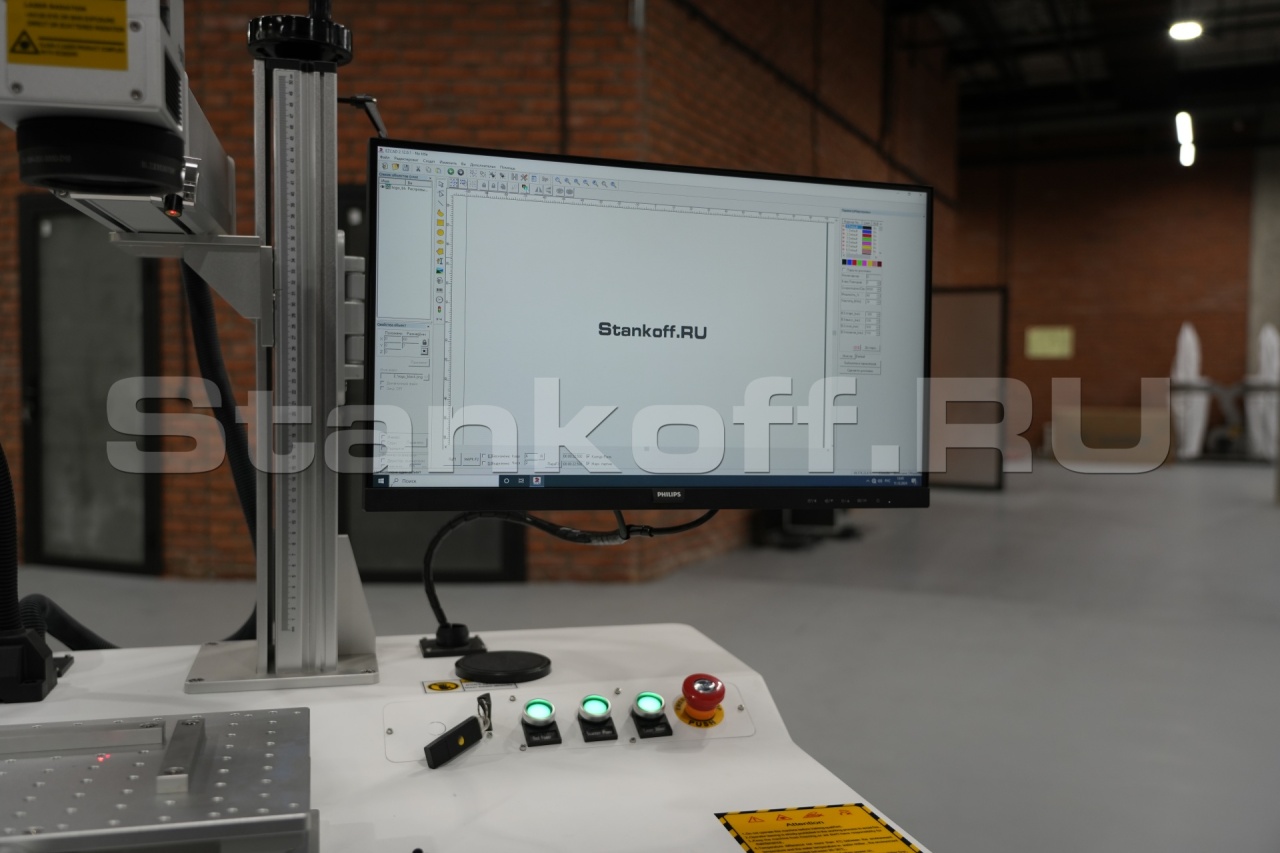

Программное обеспечение Ezcad2

Программное обеспечение для управления лазерной маркировкой, позволяющее редактировать дизайны, управлять параметрами лазера и контролировать процесс маркировки. Работает на ПК с минимальными требованиями к процессору и памяти (CPU 900 МГц и 256 МБ ОЗУ). Поддерживает операционные системы Windows XP, Windows 7, Windows 8 и Vista.

Текстовый ввод. Ввод/редактирование текста, выбор шрифтов и размеров. Возможность настраивать ориентацию и расположение текста на маркируемом объекте;
Изображения. Ezcad2 поддерживает вставку изображений в различных форматах (BMP, JPEG, GIF, PNG, Tiff, TIF, PLT, DXF, AI, DST, SVG, NC, BOT), позволяя интегрировать графические элементы в дизайн маркировки;
Ввод штрих-кода и QR-кода. Программа поддерживает создание различных типов штрих-кодов и QR-кодов, интегрируемых в маркировочный дизайн;
Настройка параметров маркировки. Возможность настраивать мощность лазера, скорость маркировки, частоту, а также другие параметры для оптимизации качества и скорости обработки;
Работа с вращающим устройством. Ezcad2 позволяет использовать вращающееся устройство для маркировки цилиндрических или круглых объектов, обеспечивая равномерное нанесение маркировки по всей поверхности.

Параметры

Фокусное расстояние, мм	Рабочее поле, мм
63	50*50
100	70*70
163/160	100*100
210	150*150
254	175*175
290	200*200
420	300*300

Пример работ

Рабочее поле	200х200 мм
Мощность лазера	30 Вт
Источник излучения	Raycus
Длина волны	1064 нм
Точность позиционирования	0,01 мм
Скорость маркировки	≤7000 мм/сек
Глубина маркировки	0,01-5 мм
Толщина линии	0,01-0,1 мм
Охлаждение	воздушное
Электропитание	220В 50Гц
Потребляемая мощность	500 Вт
Масса	120 кг
Габариты	900х850х1580 мм
Срок службы	100 000 часов
