Детальное описание

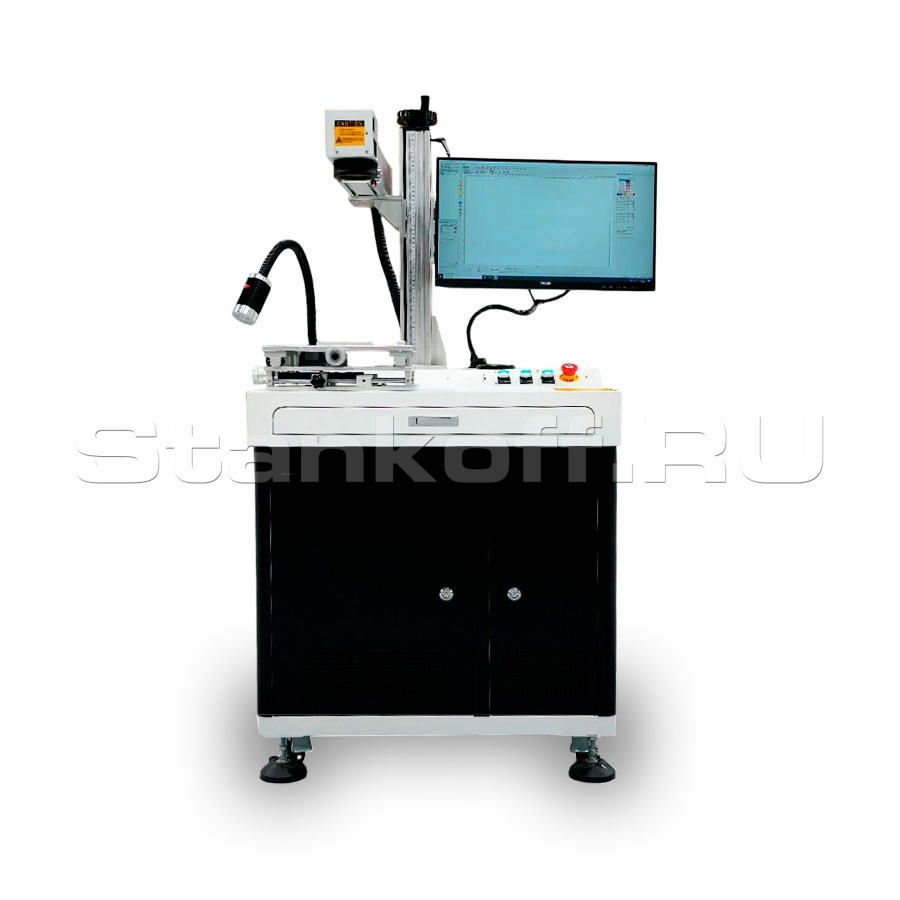

Волоконный лазерный маркер для гравировки по металлу XTL-F100 - профессиональное, высокоточное оборудование для лазерной маркировки, которое широко используется для нанесения постоянных маркировок на различные металлические и неметаллические поверхности. Станок применяется в различных областях, включая электронику, пластик, упаковку, строительные материалы, осветительные приборы и косметику.

Принцип работы

Основан на использовании передовых лазерных технологий, где оптическое волокно используется как средство для поглощения или выделения энергии лазера, изменяющего траекторию с помощью гальванометра и фокусирующегося на поверхности обрабатываемой детали для создания маркировки путём испарения материала.

Основные компоненты

Лазерный источник;
Линза F-theta;
Контрольная плата;
Программное обеспечение;
Компьютер;
Подъемный столб;
2D рабочий стол;
Блок питания.

Конструктивные особенности

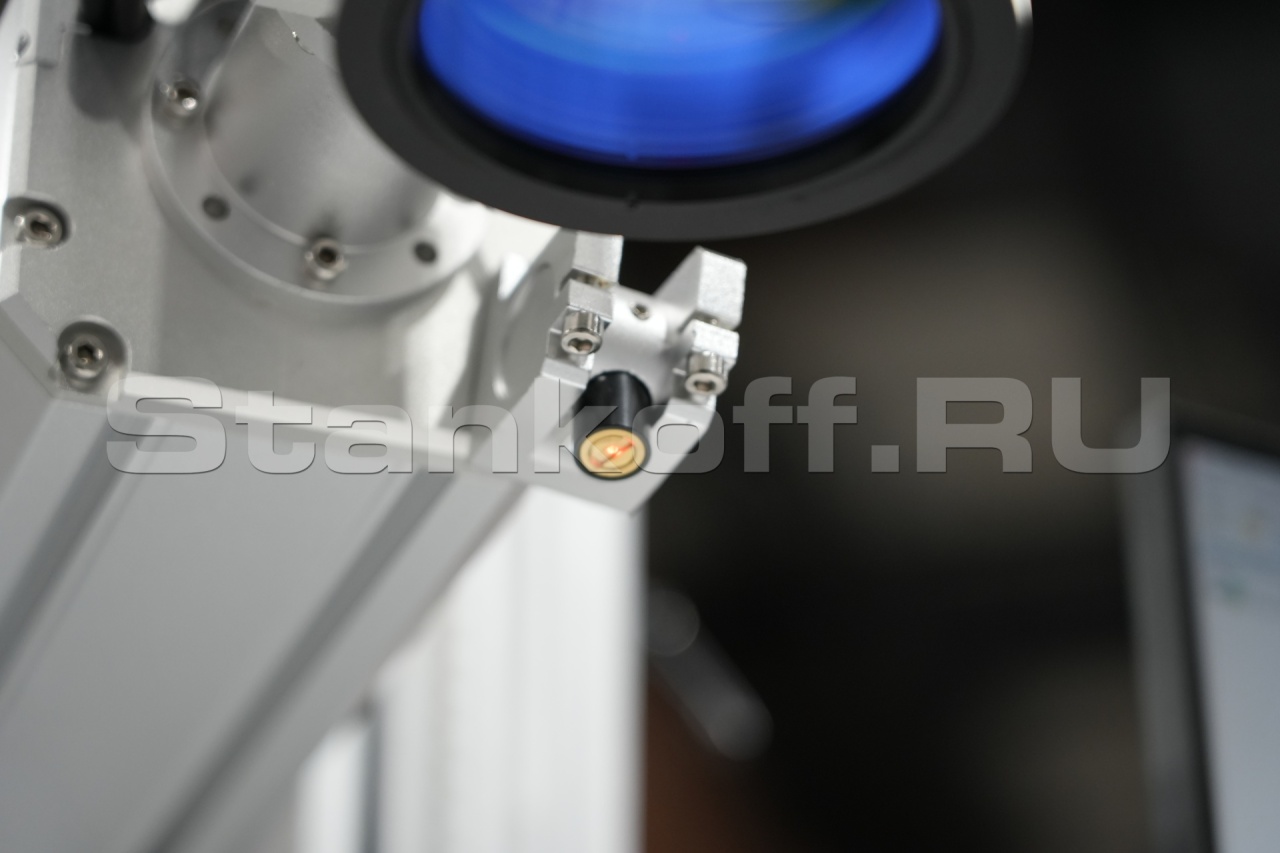

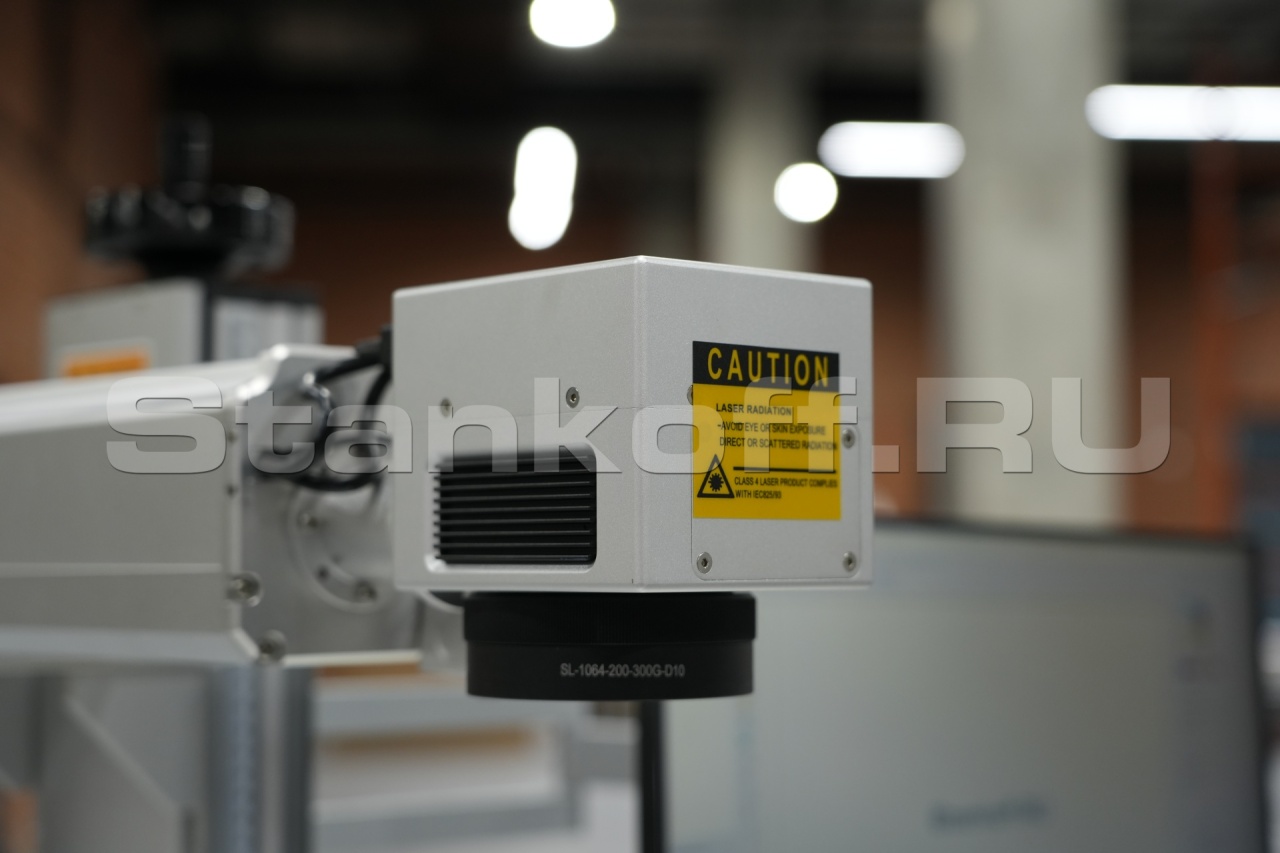

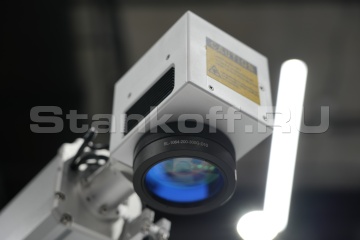

Линза F-theta

Линза F-theta специально разработана для использования в лазерных системах и оптимизирована для работы с определенными длинами волн лазера. Она обеспечивает равномерное фокусирование лазерного луча на плоскости маркировки и позволяет обрабатывать большие области без необходимости перемещения объекта. Линза способствует точному позиционированию лазерного луча, что важно для создания детализированных и сложных маркировок.

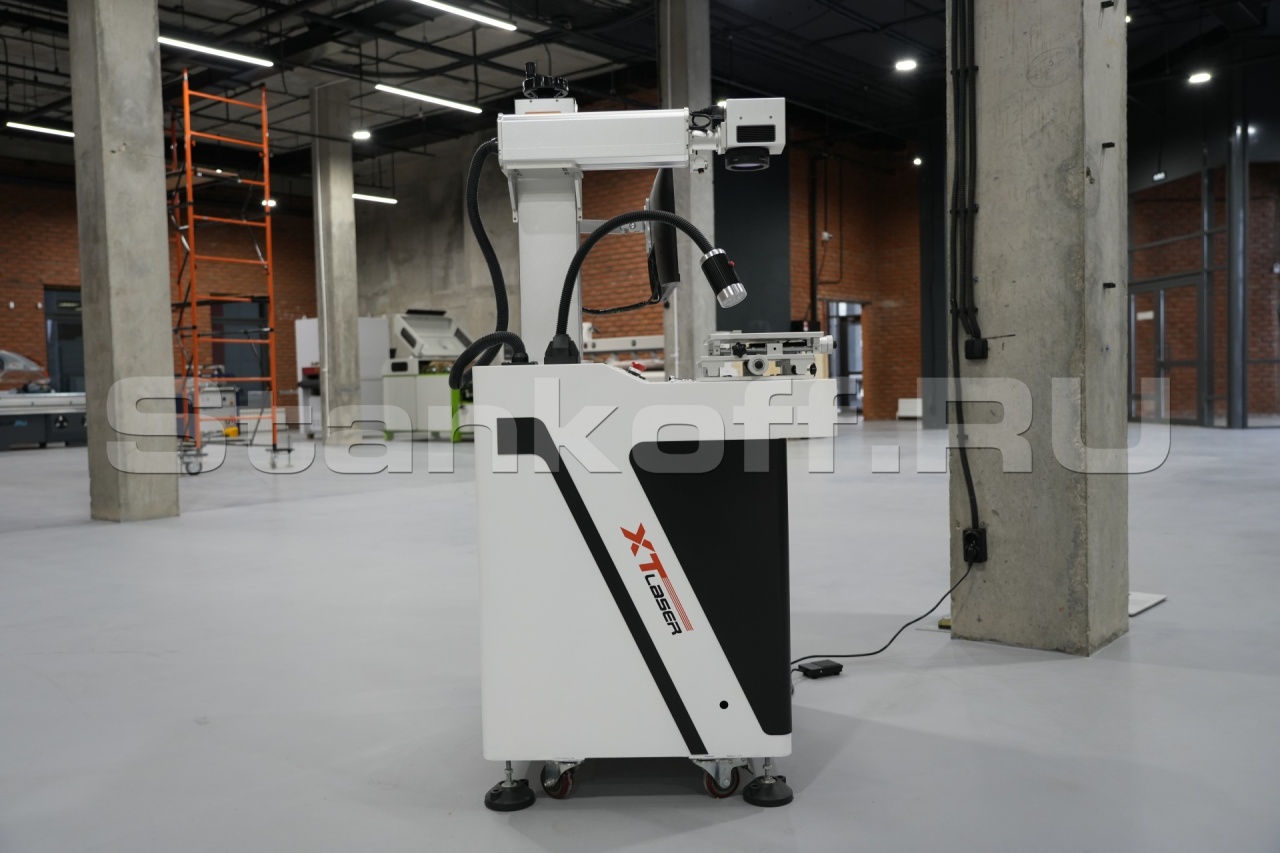

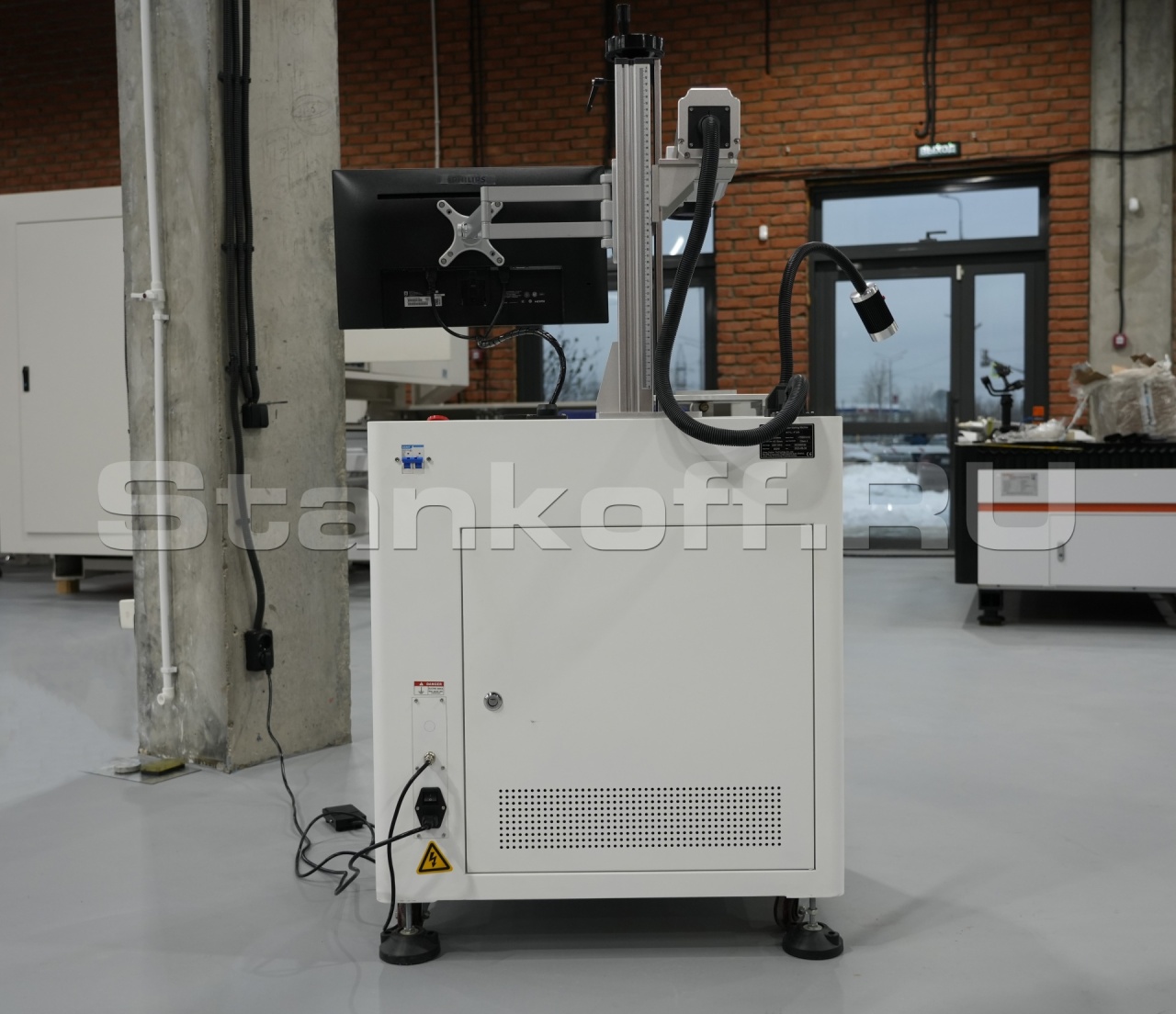

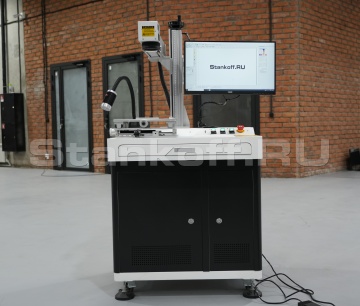

Компактность

Отличается компактными размерами и небольшим весом, что позволяет ему занимать минимум пространства в цеху. Кроме того, благодаря своим размерам станок легко перемещается по помещению предприятия. Это обеспечивает гибкость производства и возможность быстро перенастроить процесс под новые задачи.

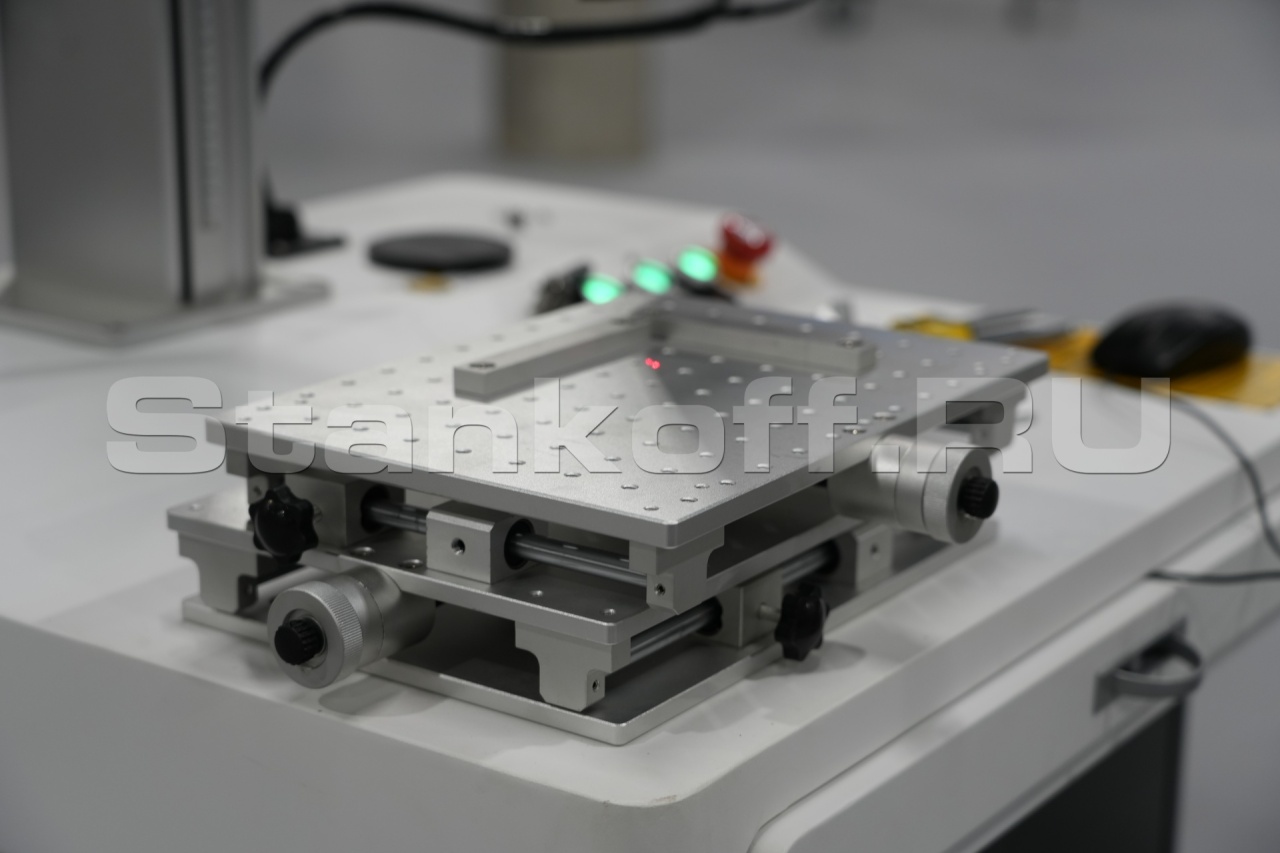

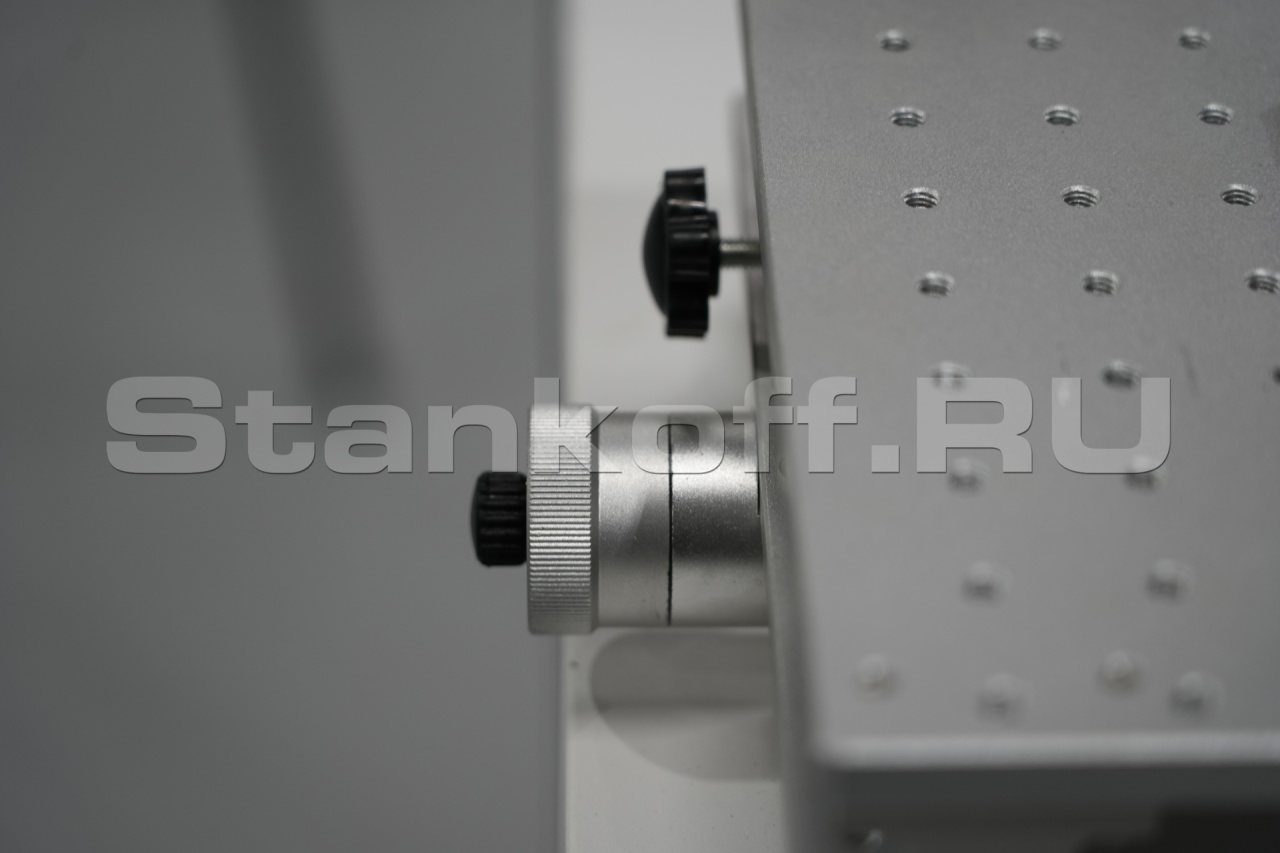

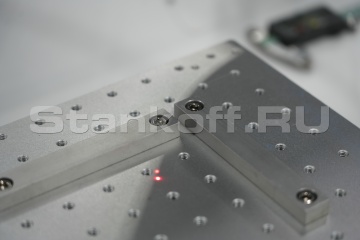

Регулируемые фиксаторы

Играют ключевую роль в обеспечении точности, качества и удобства обработки. Они предназначены для фиксации заготовок в устойчивом положении, предотвращая их смещение во время гравировки.

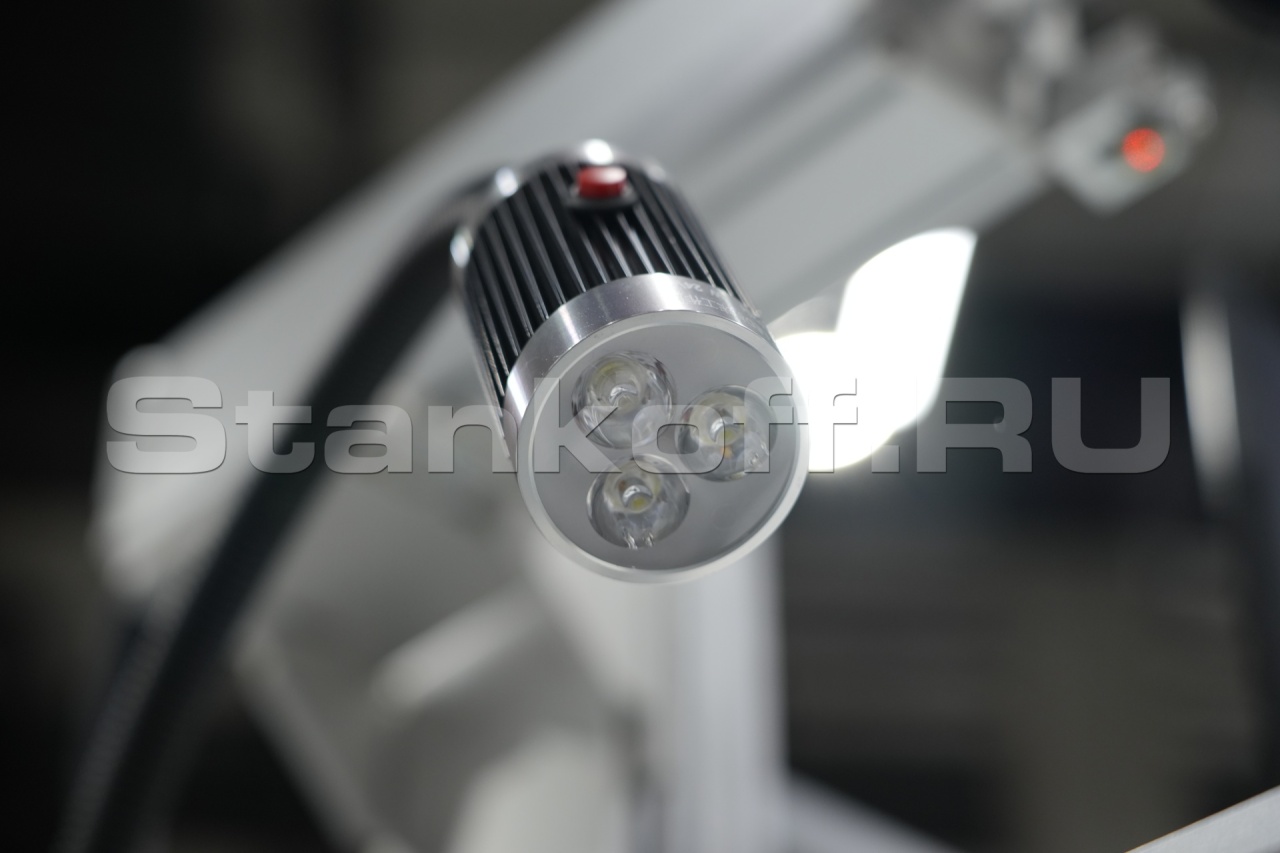

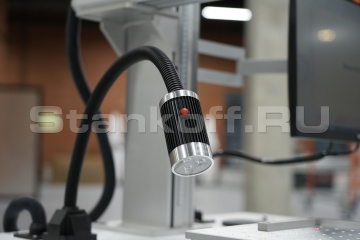

Подсветка рабочей зоны

Используется для улучшения видимости во время настройки заготовки и выполнения работы.

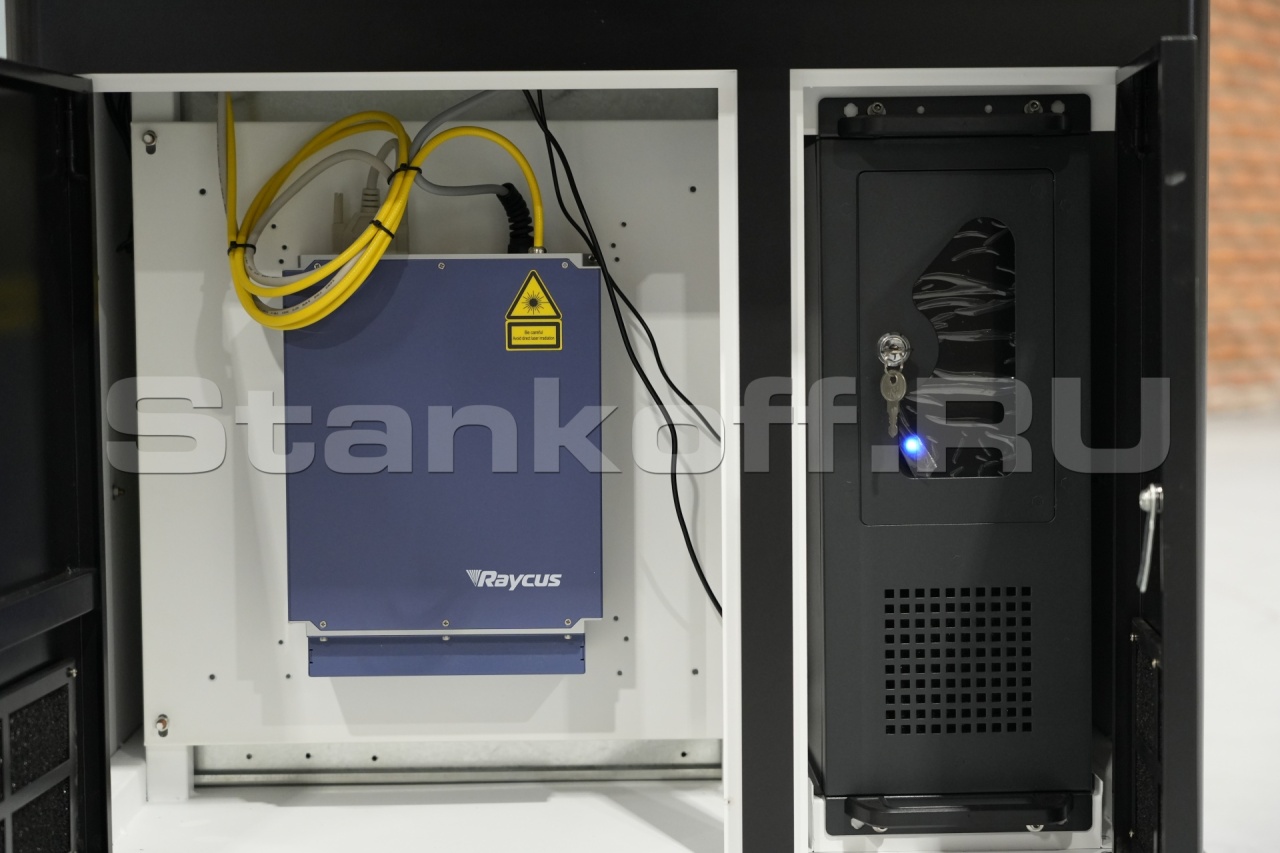

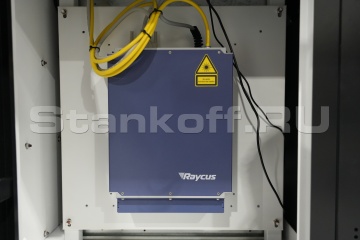

Излучатель Raycus

Широко применяется для гравировки и маркировки металлов и неметаллов. Излучатели этого бренда известны своей надежностью, стабильностью и долговечностью, что делает их популярным выбором для промышленного и коммерческого применения.

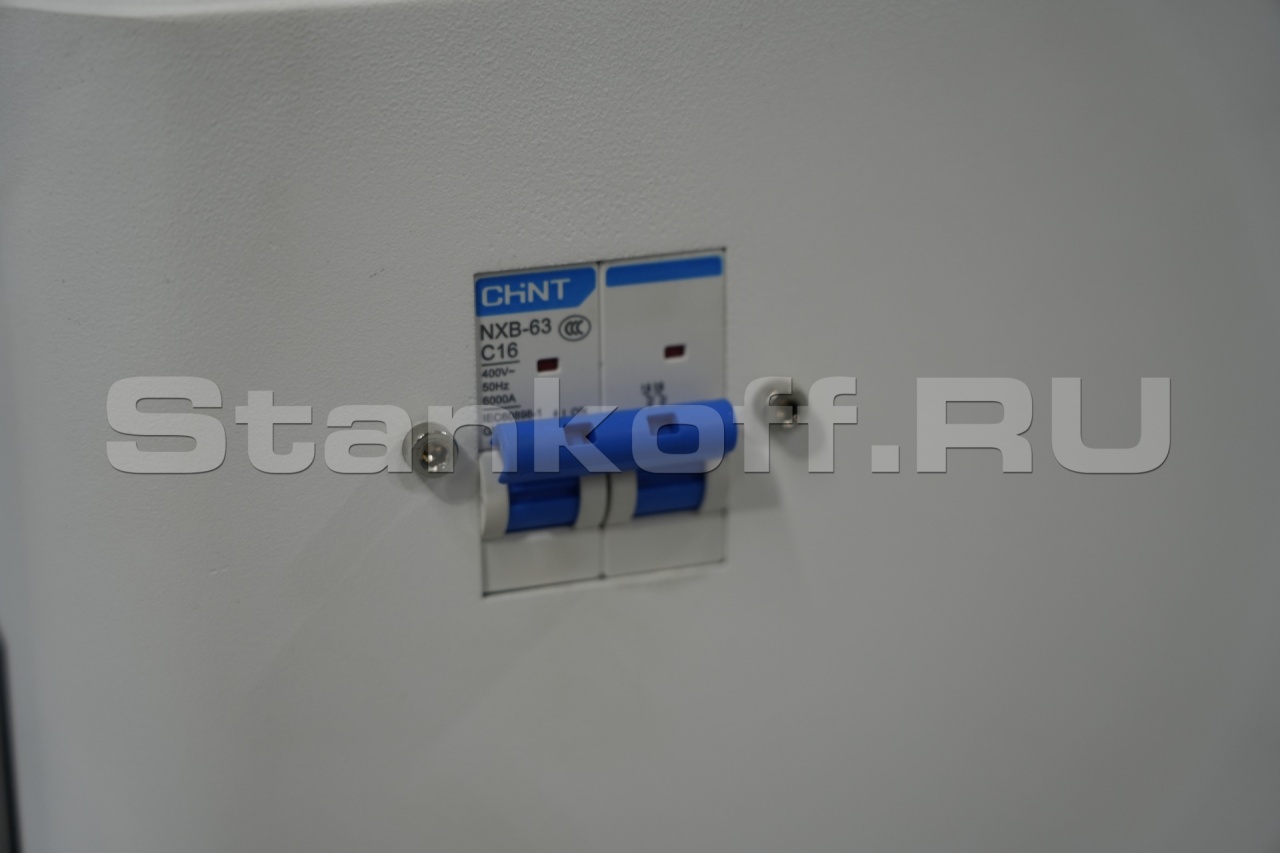

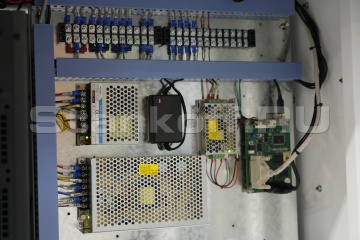

Электрокомпоненты

Вся электрическая часть станка компактно размещена в нижней части и имеет удобный доступ.

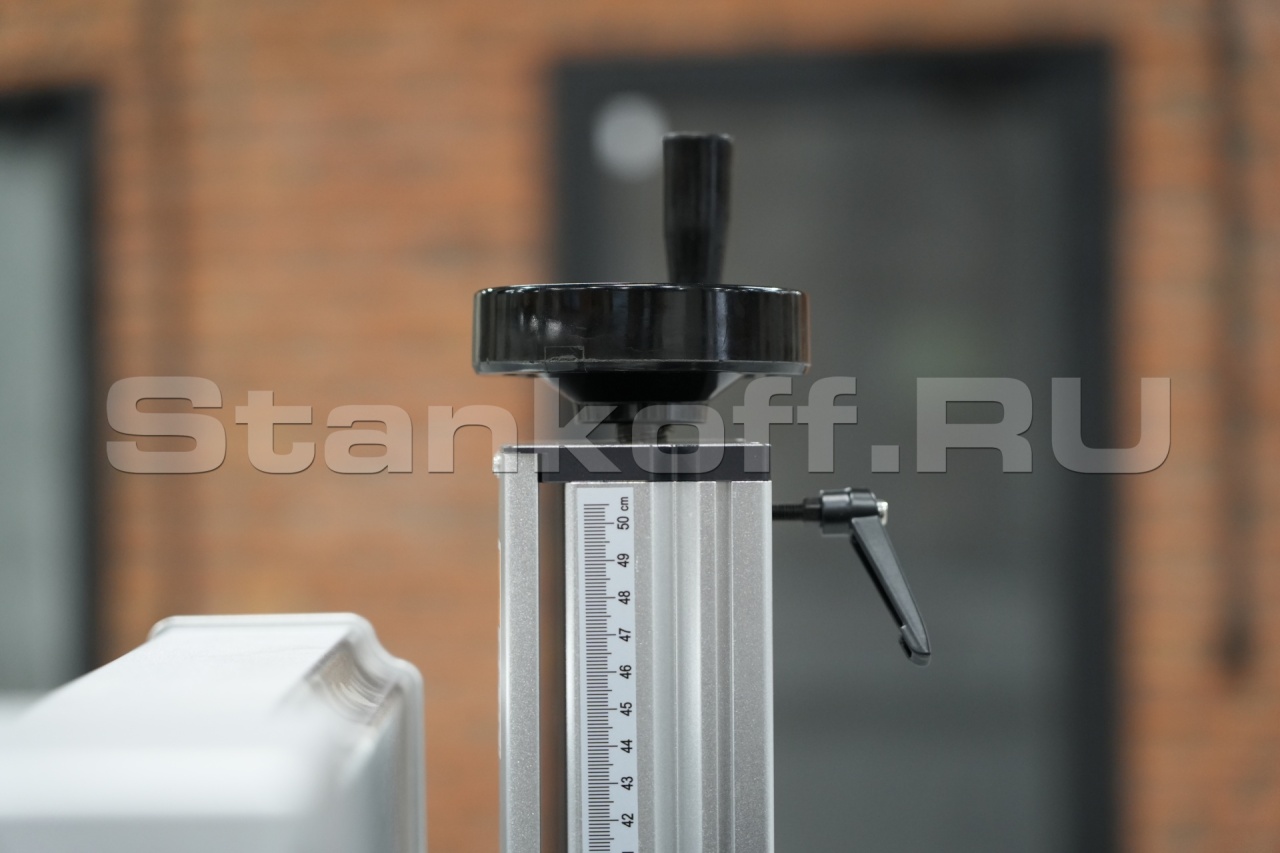

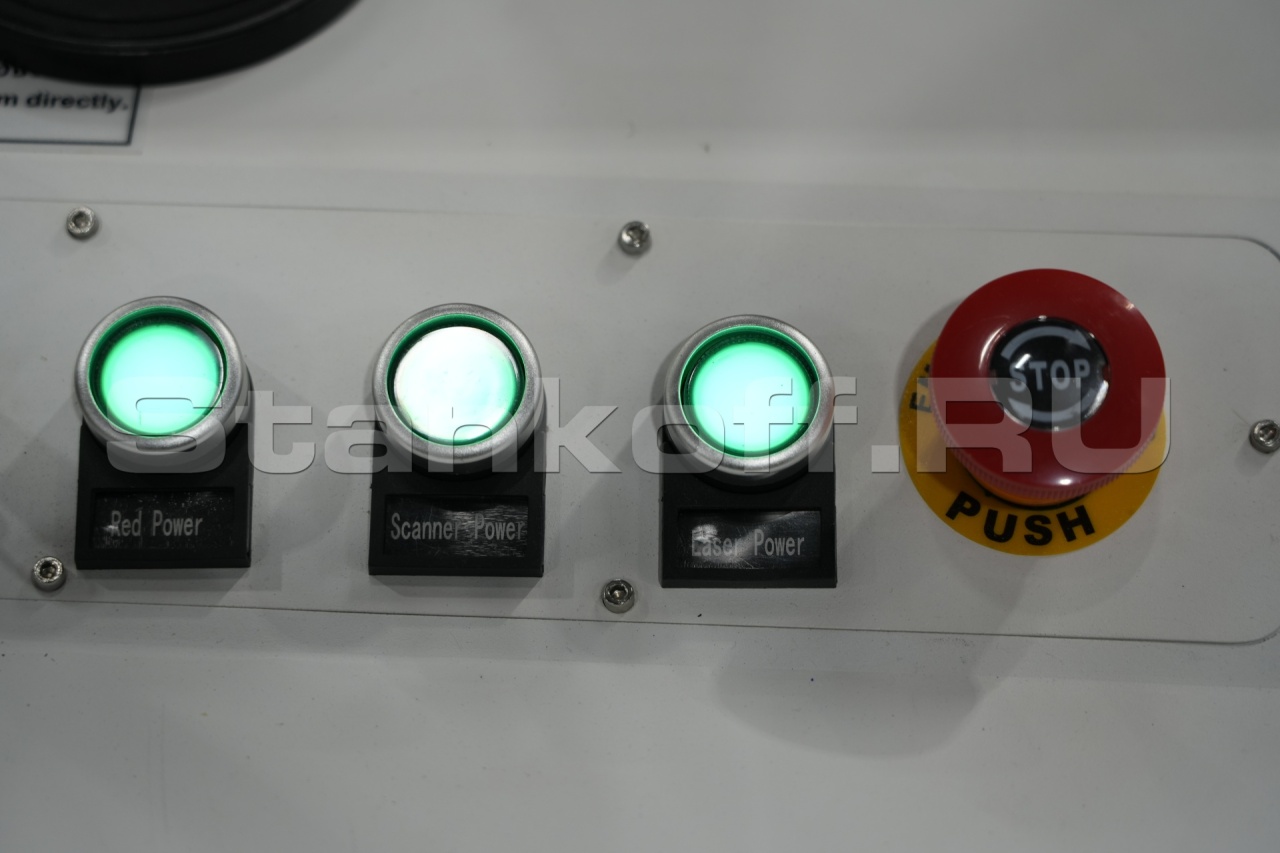

Управление

Вертикальное перемещение лазерной головки осуществляется штурвалом в ручном режиме.

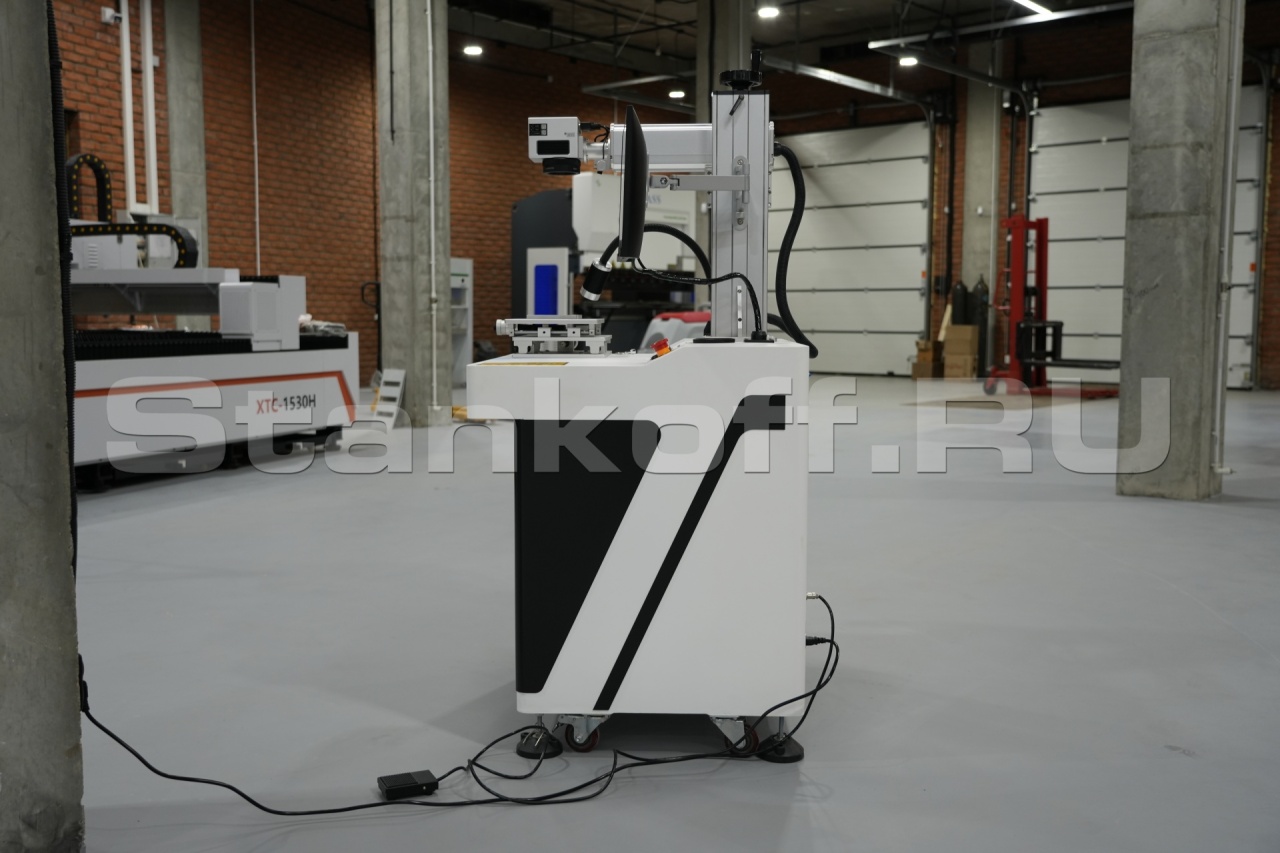

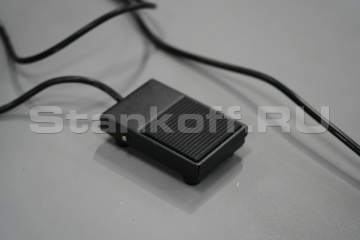

Педаль оператора

Запуск/остановка лазерной маркировки.

Программное обеспечение Ezcad2

Программное обеспечение для управления лазерной маркировкой, позволяющее редактировать дизайны, управлять параметрами лазера и контролировать процесс маркировки. Работает на ПК с минимальными требованиями к процессору и памяти (CPU 900 МГц и 256 МБ ОЗУ). Поддерживает операционные системы Windows XP, Windows 7, Windows 8 и Vista.

Текстовый ввод. Ввод/редактирование текста, выбор шрифтов и размеров. Возможность настраивать ориентацию и расположение текста на маркируемом объекте;
Изображения. Ezcad2 поддерживает вставку изображений в различных форматах (BMP, JPEG, GIF, PNG, Tiff, TIF, PLT, DXF, AI, DST, SVG, NC, BOT), позволяя интегрировать графические элементы в дизайн маркировки;
Ввод штрих-кода и QR-кода. Программа поддерживает создание различных типов штрих-кодов и QR-кодов, интегрируемых в маркировочный дизайн;
Настройка параметров маркировки. Возможность настраивать мощность лазера, скорость маркировки, частоту, а также другие параметры для оптимизации качества и скорости обработки;
Работа с вращающим устройством. Ezcad2 позволяет использовать вращающееся устройство для маркировки цилиндрических или круглых объектов, обеспечивая равномерное нанесение маркировки по всей поверхности.

Параметры

Фокусное расстояние, мм	Рабочее поле, мм
63	50*50
100	70*70
163/160	100*100
210	150*150
254	175*175
290	200*200
420	300*300

Пример работ

Рабочее поле	100х100 / 200х200 / 300х300 мм
Мощность лазера	100 Вт
Источник излучения	Raycus
Длина волны	1064 нм
Точность позиционирования	0,01 мм
Скорость маркировки	≤7000 мм/сек
Глубина маркировки	0,01-5 мм
Толщина линии	0,01-0,1 мм
Охлаждение	воздушное
Электропитание	220В 50Гц
Потребляемая мощность	500 Вт
Масса	120 кг
Габариты	900х850х1580 мм
Срок службы	100 000 часов
