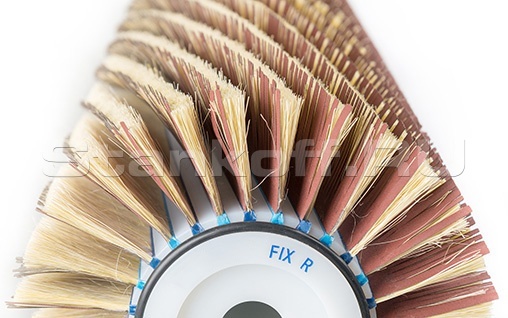

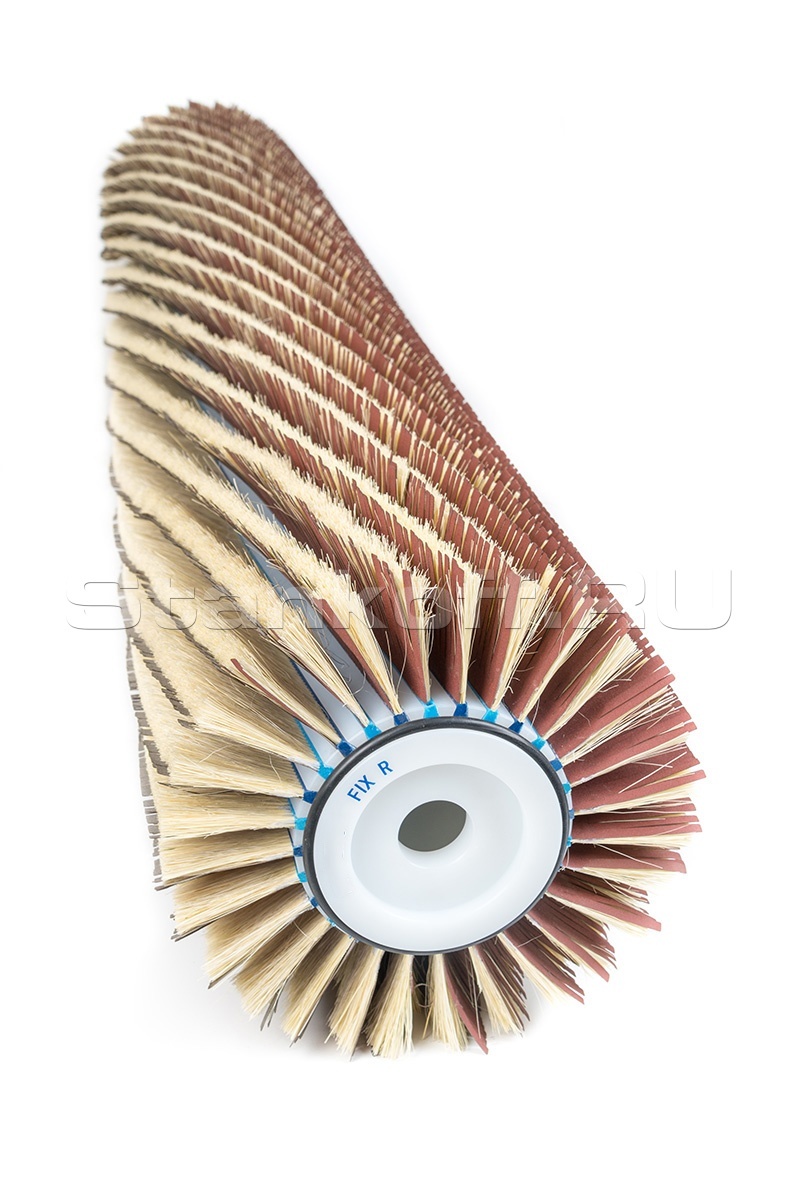

Радиальные переходные втулки FIX RS

Контакты

Али

+7 (995) 888-07-03

Детальное описание

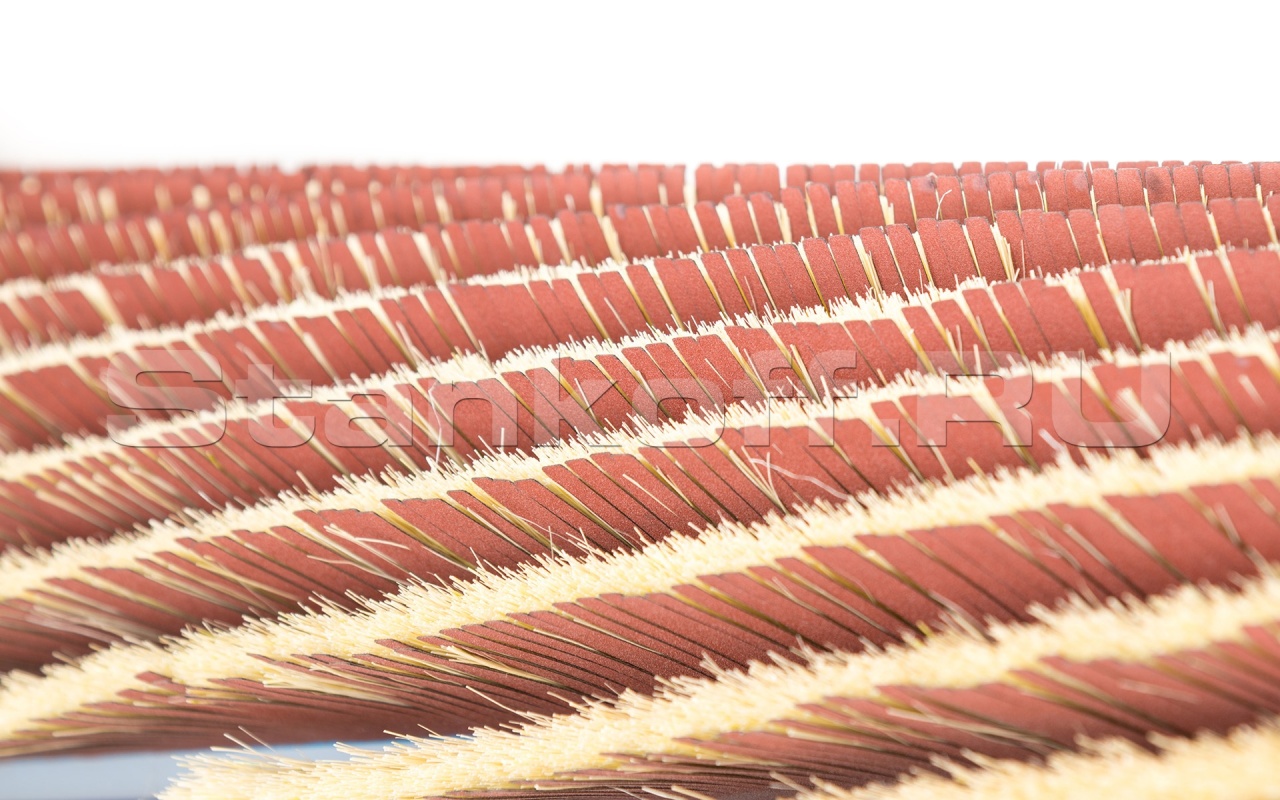

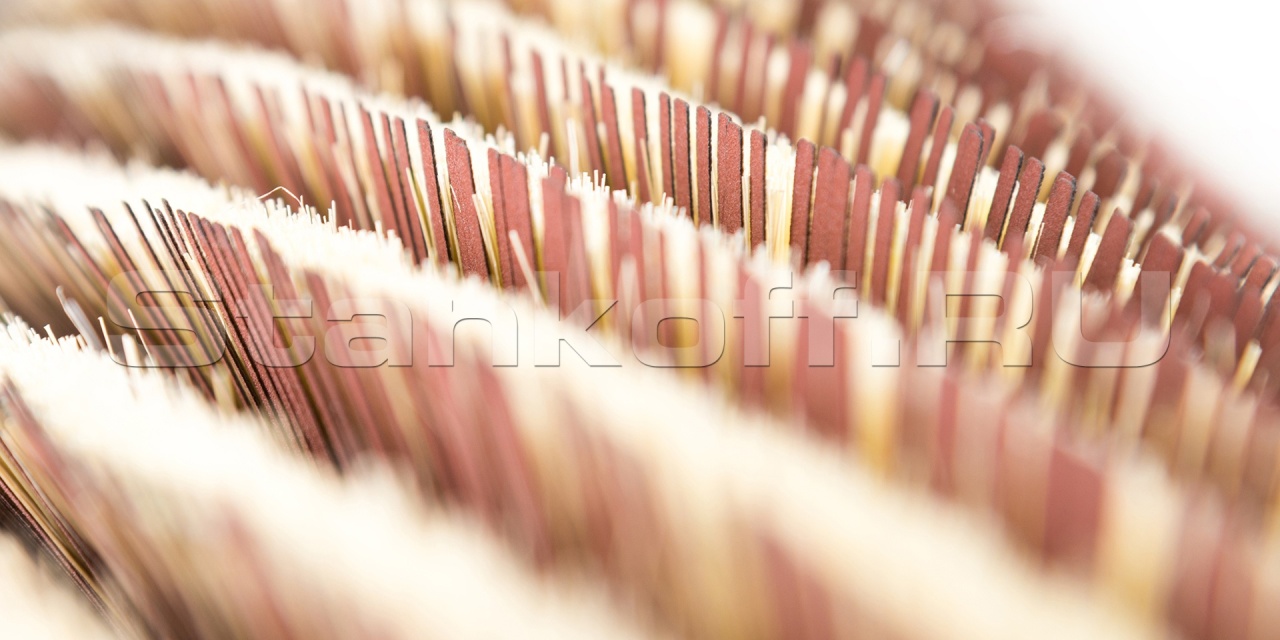

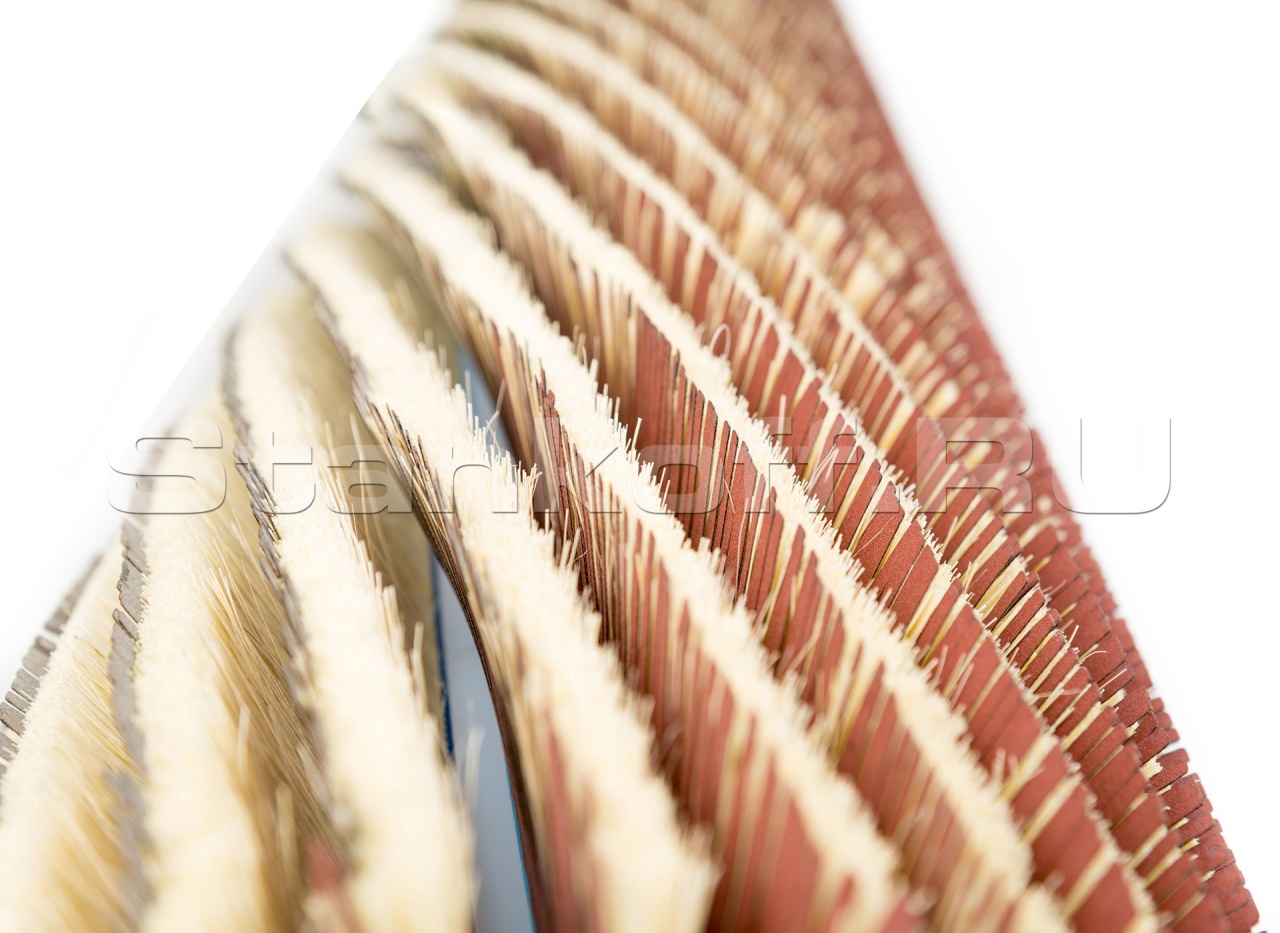

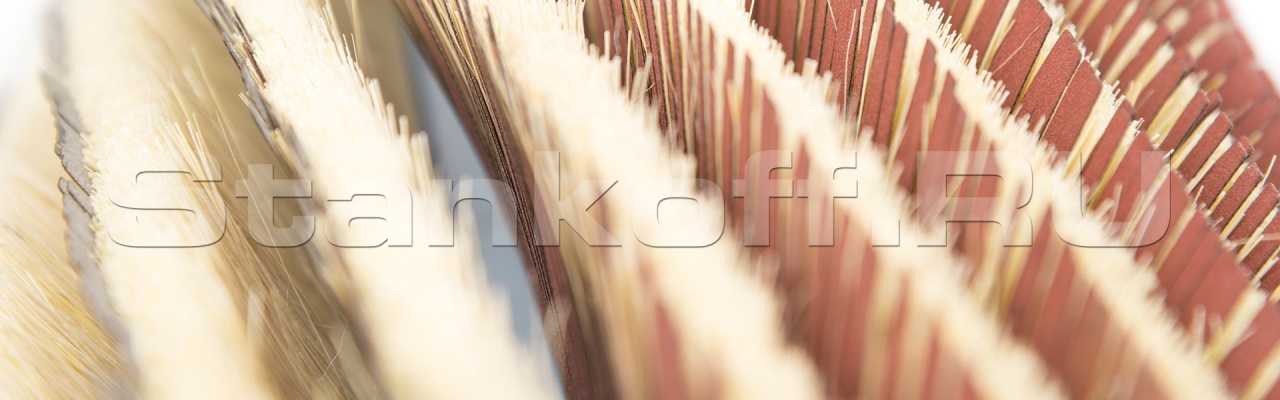

Благодаря расположению шлифовальных щеток по спирали, осуществляется более мягкий заход шлифовальной щетки на край обрабатываемого изделия. Изготовлена из прочного и износостойкого пластика. Боковые фланцы в двух исполнениях - алюминиевые или пластиковые. Для фиксации и оперативной смены шлифовального сегмента во втулке предусмотрен замок в виде прочного резинового кольца. Для смены шлифовального сегмента вам необходимо всего лишь снять резиновое кольцо и сменить сегмент, снимать саму втулку с оборудования не понадобится. Варианты исполнения спирали - в обе стороны. Угол разворота до 360 градусов, в зависимости от диаметра переходной втулки и ее ширины.

Внешний диаметр щетки в зависимости от диаметра переходника и высоты шлифовального сегмента

Диаметр, мм (d)	Общ. диаметр вала (D) при высоте щетки (B), мм
Диаметр, мм (d)	35	45	55	70
Ø90	160	180	200	230
Ø100	170	190	210	240
Ø120	190	210	230	260
Ø180	250	270	290	320
Ø240	310	330	350	380

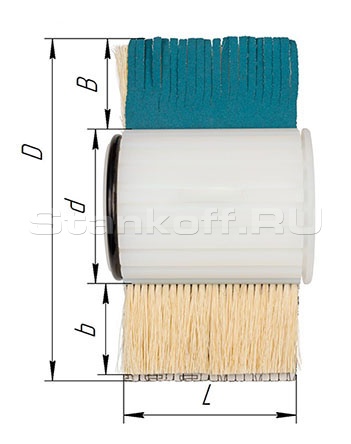

DE-TERO - размер шлифовального вала.
D - общий диаметр шлифовального вала
d - диаметр переходной втулки
L - ширина шлифовальной шетки в зависимости от угла закручивания спирали
B - высота щетки по абразиву
b - высота волокна щетки

Технические характеристики радиальных переходных втулок FIX RS
Диаметр, мм	Кол-во сегментов, шт.		Скорость, об, мин
Диаметр, мм	Стандартно	Максимально	Оптимальная	Максимальная
Ø90	22	24	700-1200	2400
Ø100	24	26	600-1100	2200
Ø120	28	32	400-900	1500
Ø180	44	48	250-400	800
Ø240	58	64	50-250	500
