Пресс гидравлический гибочный AD-S-30220
Детальное описание
Листогибочный пресс AD-S отличается идеальной точностью, низкими эксплуатационными затратами, продуманным дизайном и высокой степенью автоматизации рабочих процессов. Гибочный пресс этой серии, благодаря многовариантности использования и возможности производства элементов любой сложности, находит применение на предприятиях самого разного профиля, позволяя избежать дорогостоящих сварочных работ.

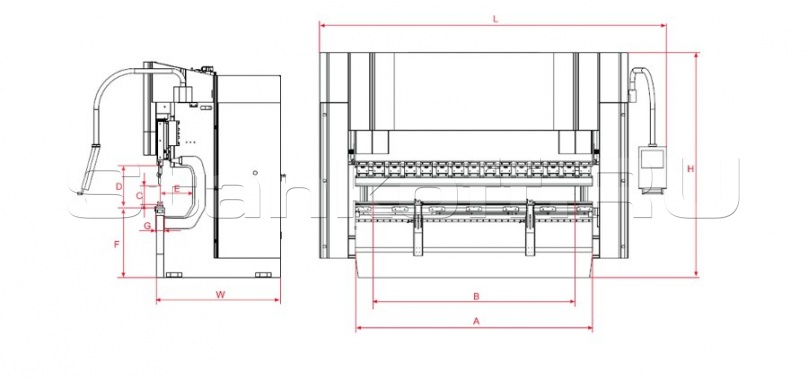

![OUrYx2jqFO-midi.jpg](https://www.prostanki.com/img/upload/J8EbA2D9S3Nian_9305858382.jpeg)
Крепление инструмента
![FXmaCwaxka.jpg](https://www.prostanki.com/img/upload/lvMvKx4dMf5pSc_6008324520.jpeg)

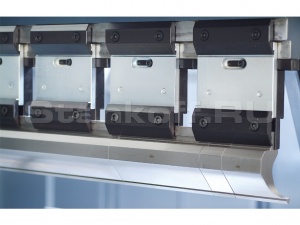

«Еврозажим» инструмента
![1lo59h5I5s.jpg](https://www.prostanki.com/img/upload/WVBpWms2kOHY2B_409013033.jpeg)

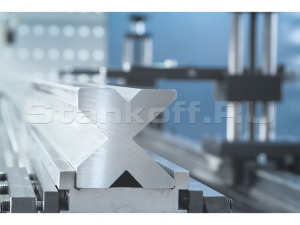

«Еврозажим» инструмента
![IPPmDAOqYv.jpg](https://www.prostanki.com/img/upload/AnDK0qReJnBixl_7418390143.png)

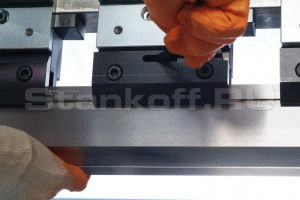

Быстросъемный зажим

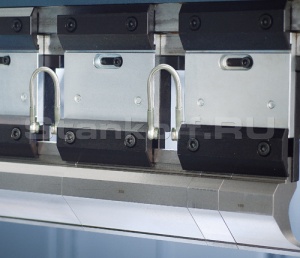

![X1QckG8PeU.jpg](https://www.prostanki.com/img/upload/HC4JF7FXsbl3FN_6597647824.jpeg)
Гидравлический еврозажим
![gKn7kN9UqM.jpg](https://www.prostanki.com/img/upload/kH1bkYffTMVT45_6110555602.jpeg)

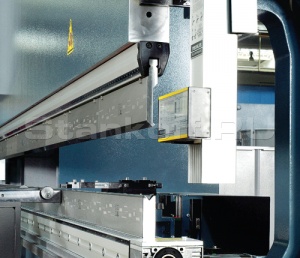

Гидравлическая система крепления нового стандарта

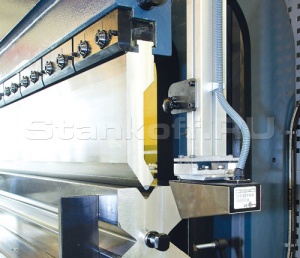

![mP8XyxW2Mi.jpg](https://www.prostanki.com/img/upload/RTzQUGQtznHJJY_219150840.jpeg)
Система крепления Durma

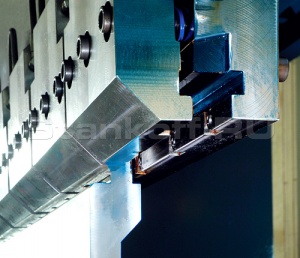

![pwHnhF42mQ.jpg](https://www.prostanki.com/img/upload/SLqGeEZtDpyaY8_5584967377.jpeg)
Гидравлическая система крепления Durma

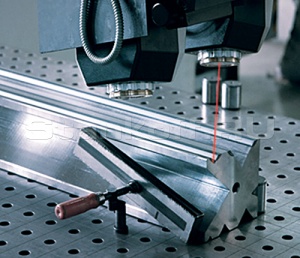

![4wwjclfP3T.jpg](https://www.prostanki.com/img/upload/iypBJokLgkYkkP_4251117550.jpeg)
Закалка инструмента
Основные компоненты стандартной комплектации

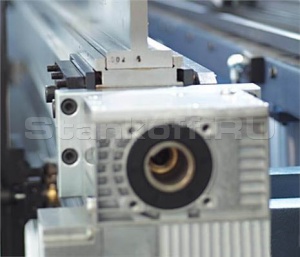

![Синхронизированные оси Y1 Y2 ЧПУ управление компенсацией прогиба](https://www.prostanki.com/img/upload/2525BuiJnoPF4g_8409700016.jpeg)
Синхронизированные оси Y1 Y2 ЧПУ управление компенсацией прогиба
Работа двух гидравлических двигателей - перемещение верхней балки по осям Y1 Y2 - синхронизирована ЧПУ. ЧПУ также управляет системой компенсации прогиба позволяющей равномерно распределять нагрузку по всей длине заготовки для обеспечения гиба без дефектов. Потребность в ручной регулировке отпадает.![Передняя поддержка](https://www.prostanki.com/img/upload/cSXIvYgdUF7AnF_5233532212.jpeg)

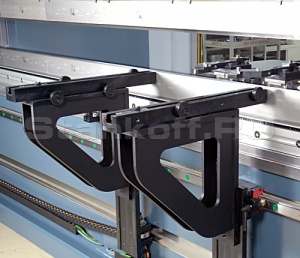

Передняя поддержка
Передняя поддержка быстро устанавливается на линейные направляющие и шаровые опоры, которые позволяют легко перемещать заготовку в горизонтальной плоскости.![Позционирование заднего упора (оси X и R)](https://www.prostanki.com/img/upload/G5wx0CmjVDB3RK_2609642166.jpeg)

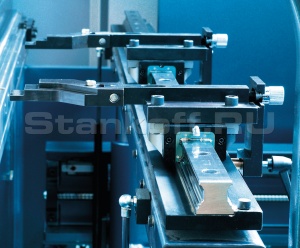

Позционирование заднего упора (оси X и R)
Глубина и высота позиционирования пальцевых блоков вычисляется ЧПУ и осуществляется высокоскоростными двигателями Siemens. Откат заднего упора – стандартная функция, обеспечивающая точность позиционирования. Пальцевые блоки перемещаются по линейным направляющим на подшипниках.Опции заднего упора

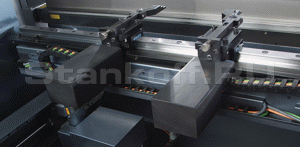

![aJOzz2753r.gif](https://www.prostanki.com/img/upload/fvwXTZiEYgF8fu_7407436704.gif)
X, R, Z1 и Z2 под управлением ЧПУ
![iHIhKKjsXQ.jpg](https://www.prostanki.com/img/upload/sLxZDUpqvt1sTQ_7204451187.jpeg)

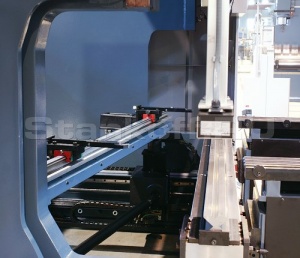

X1, X2, R, Z1 и Z2 под управлением ЧПУ

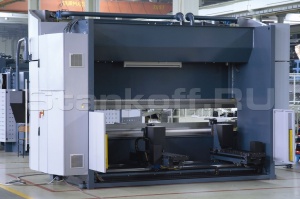

![1cImpF3oAM.jpg](https://www.prostanki.com/img/upload/iPMzLUehEUuab9_488285659.jpeg)
X1, X2, R1, , R2, Z1 и Z2 под управлением ЧПУ
Электромеханический задний упор
![YsYqrVgI9U.jpg](https://www.prostanki.com/img/upload/Jshy75WjM0lMA7_9444458943.jpeg)

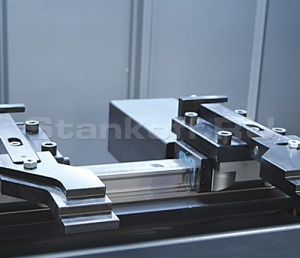

Стандартный 3-х уровневый упор

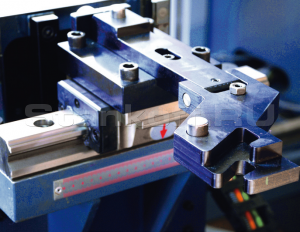

![Odl2BQU14N.jpg](https://www.prostanki.com/img/upload/86gQDzDS4snB6R_3090949930.png)
Специальный упор
Система позиционирования нижнего инструмента

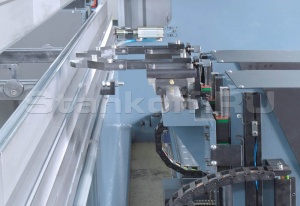

![DRO09N0U8a.jpg](https://www.prostanki.com/img/upload/MHPicEacsksvHg_7796685230.jpeg)
Пневматическая система позиционирования

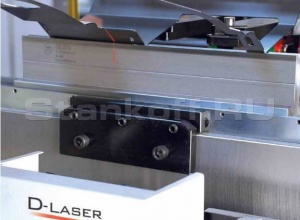

![xosBH3VZnq.jpg](https://www.prostanki.com/img/upload/2rmclNXrLebNnr_1133502393.jpeg)
Лазерная система измерения угла гиба
Рабочее усилие, тонн | 220 | |
Рабочая длина, мм | (A) | 3050 |
Расстояние между опорами, мм | (B) | 2600 |
Скорость по оси Y в ускоренном режиме, мм/сек | 120 | |
Рабочая скорость по оси Y, мм/сек | 10 | |
Скорость обратного хода по оси Y, мм/сек | 100 | |
Компенсация прогиба | Эл.мех | |
Просвет, мм | (D) | 530 |
Ширина стола, мм | (G) | 154 |
Высота стола, мм | (F) | 900 |
Заглублени, мм | (F1) | - |
Ход, мм | (C) | 265 |
Глубина подачи листа, мм | (E) | 410 |
Поддерживающие штанги, шт | 2 | |
Кол-во пальцев на заднем упоре, шт | 2 | |
Скорость хода по Х-осям, мм/сек | 500 | |
Ход по Х-осям, мм | 650 | |
Скорость хода по R-осям, мм/сек | 350 | |
Ход по R-осям, мм | 250 | |
Мощность двигателя, кВт | 22 | |
Емкость масляного бака, л | 250 | |
Длина, мм | (L) | 4250 |
Ширина, мм | (W) | 1770 |
Высота, мм | (H) | 2900 |
Точность позиционирования заднего упора, мм | ±0,1 | |
Вес, кг | 12500 |
