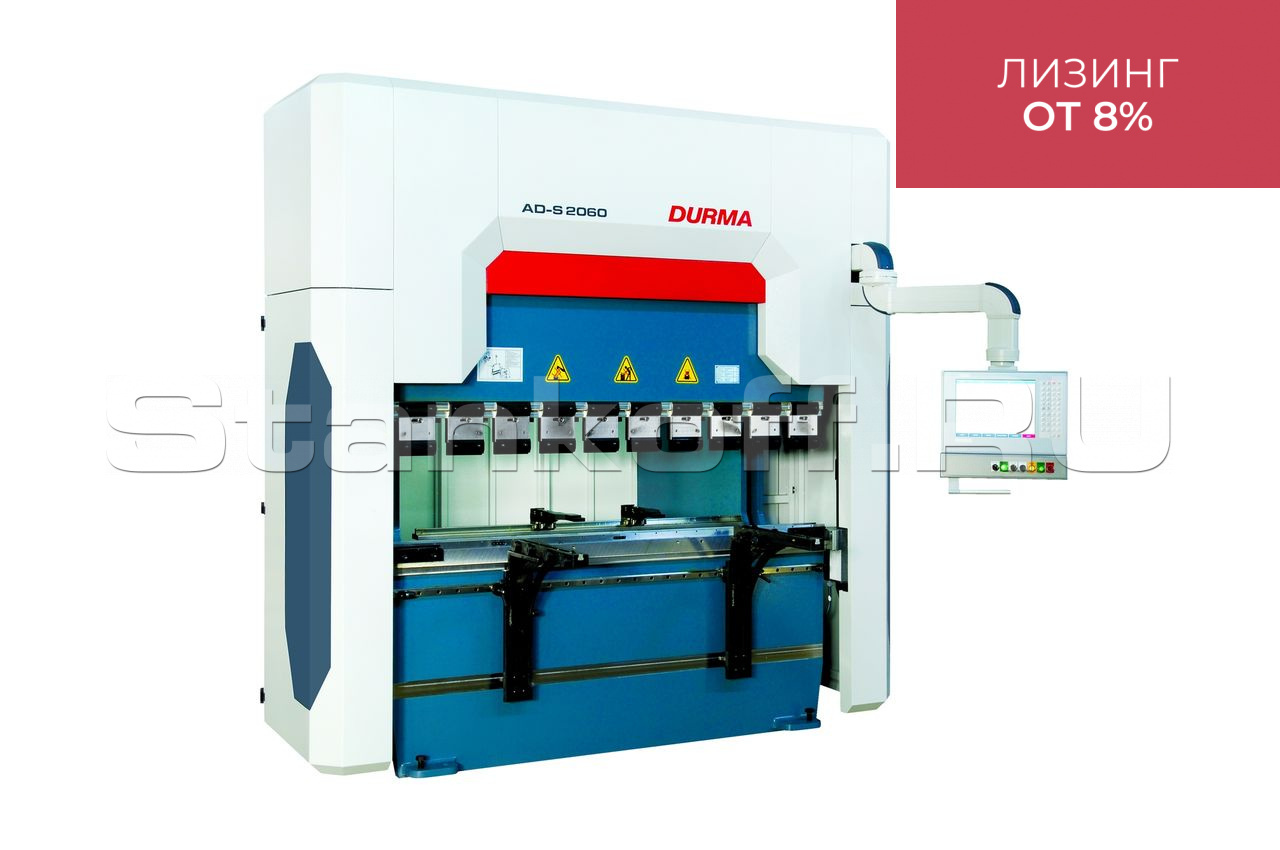

Гидравлический гибочный пресс AD-S-25100

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Гидравлический листогибочный пресс AD-R-25100 4V-AXIS Подробное описание и цена >>>

Гидравлический гибочный пресс AD-S-25100 4V-AXIS Подробное описание и цена >>>

Гидравлический листогибочный пресс AD-R-2060 4V-AXIS Подробное описание и цена >>>

Детальное описание

Листогибочный пресс AD-S отличается идеальной точностью, низкими эксплуатационными затратами, продуманным дизайном и высокой степенью автоматизации рабочих процессов. Гибочный пресс этой серии, благодаря многовариантности использования и возможности производства элементов любой сложности, находит применение на предприятиях самого разного профиля, позволяя избежать дорогостоящих сварочных работ.

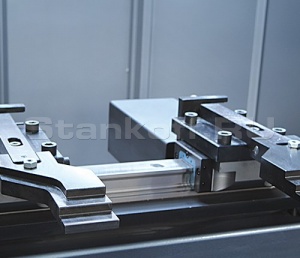

Крепление инструмента

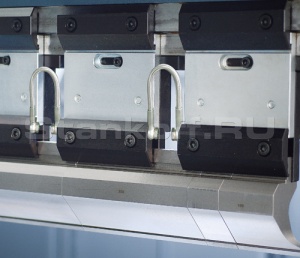

«Еврозажим» инструмента

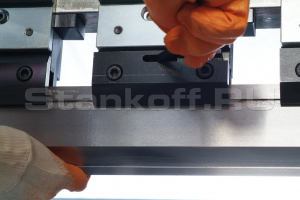

Быстросъемный зажим

Гидравлический еврозажим

Гидравлическая система крепления нового стандарта

Система крепления Durma

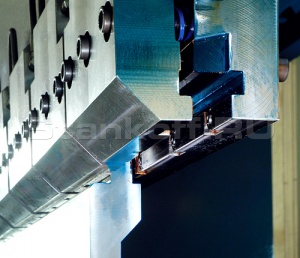

Гидравлическая система крепления Durma

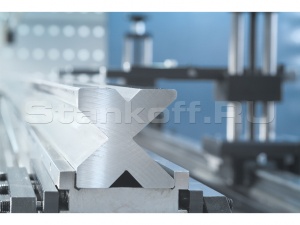

Закалка инструмента

Основные компоненты стандартной комплектации

Синхронизированные оси Y1 Y2 ЧПУ управление компенсацией прогиба

Работа двух гидравлических двигателей - перемещение верхней балки по осям Y1 Y2 - синхронизирована ЧПУ. ЧПУ также управляет системой компенсации прогиба позволяющей равномерно распределять нагрузку по всей длине заготовки для обеспечения гиба без дефектов. Потребность в ручной регулировке отпадает.

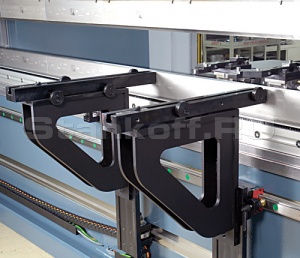

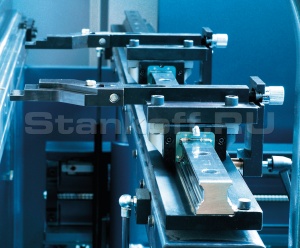

Передняя поддержка

Передняя поддержка быстро устанавливается на линейные направляющие и шаровые опоры, которые позволяют легко перемещать заготовку в горизонтальной плоскости.

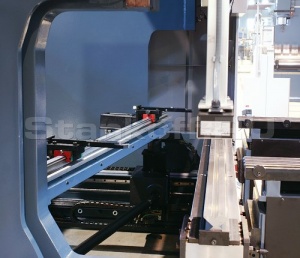

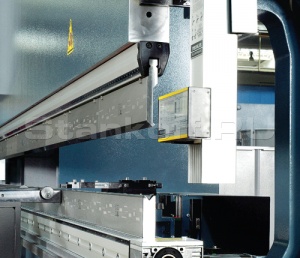

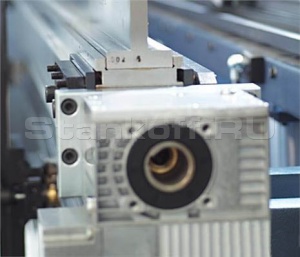

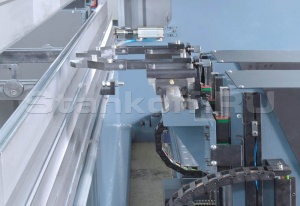

Позционирование заднего упора (оси X и R)

Глубина и высота позиционирования пальцевых блоков вычисляется ЧПУ и осуществляется высокоскоростными двигателями Siemens. Откат заднего упора – стандартная функция, обеспечивающая точность позиционирования. Пальцевые блоки перемещаются по линейным направляющим на подшипниках.

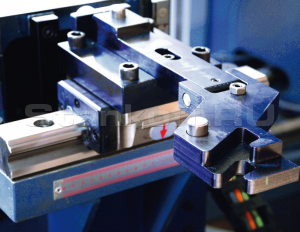

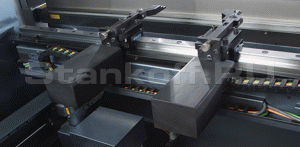

Опции заднего упора

X, R, Z1 и Z2 под управлением ЧПУ

X1, X2, R, Z1 и Z2 под управлением ЧПУ

X1, X2, R1, , R2, Z1 и Z2 под управлением ЧПУ

Электромеханический задний упор

Стандартный 3-х уровневый упор

Специальный упор

Система позиционирования нижнего инструмента

Пневматическая система позиционирования

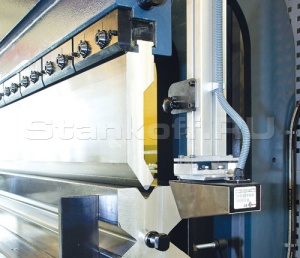

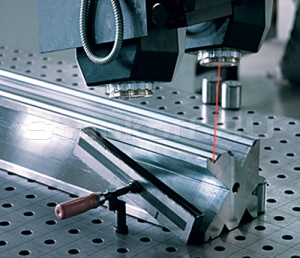

Лазерная система измерения угла гиба

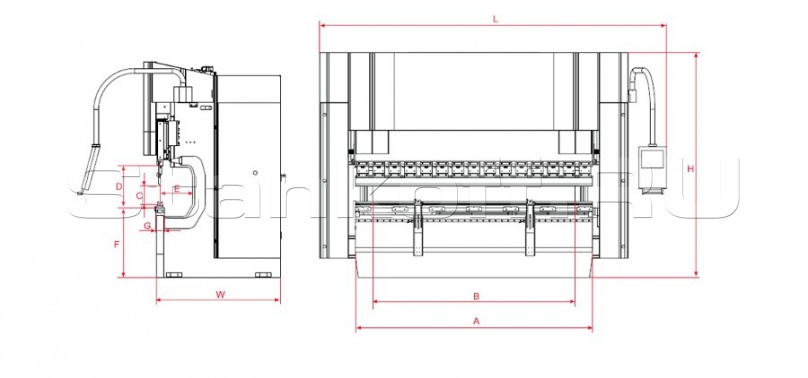

Рабочее усилие, тонн		100
Рабочая длина, мм	(A)	2550
Расстояние между опорами, мм	(B)	2200
Скорость по оси Y в ускоренном режиме, мм/сек		180
Рабочая скорость по оси Y, мм/сек		10
Скорость обратного хода по оси Y, мм/сек		120
Компенсация прогиба		Эл.мех
Просвет, мм	(D)	530
Ширина стола, мм	(G)	104
Высота стола, мм	(F)	900
Заглублени, мм	(F1)	-
Ход, мм	(C)	265
Глубина подачи листа, мм	(E)	410
Поддерживающие штанги, шт		2
Кол-во пальцев на заднем упоре, шт		2
Скорость хода по Х-осям, мм/сек		500
Ход по Х-осям, мм		650
Скорость хода по R-осям, мм/сек		350
Ход по R-осям, мм		250
Мощность двигателя, кВт		11
Емкость масляного бака, л		100
Длина, мм	(L)	3800
Ширина, мм	(W)	1670
Высота, мм	(H)	2750
Точность позиционирования заднего упора, мм		±0,1
Вес, кг		8900
