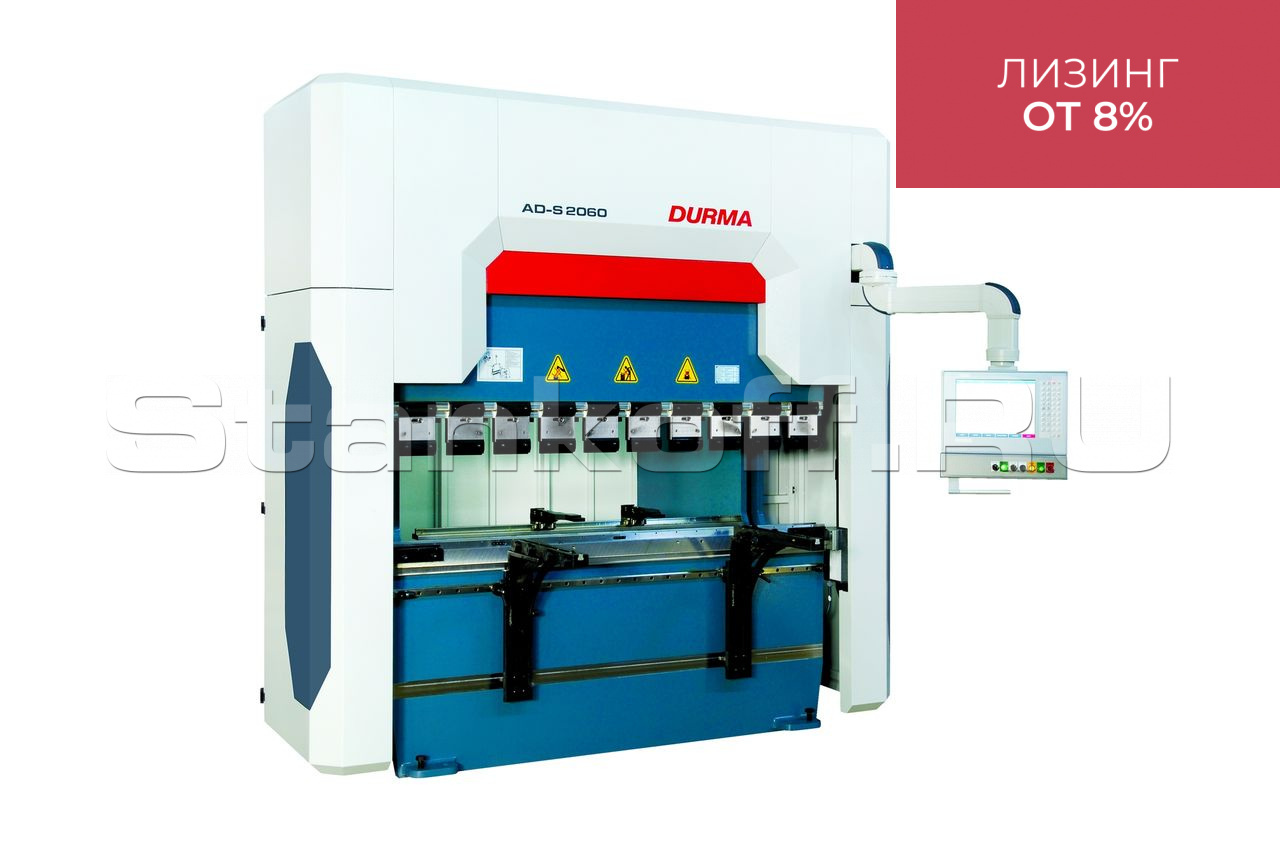

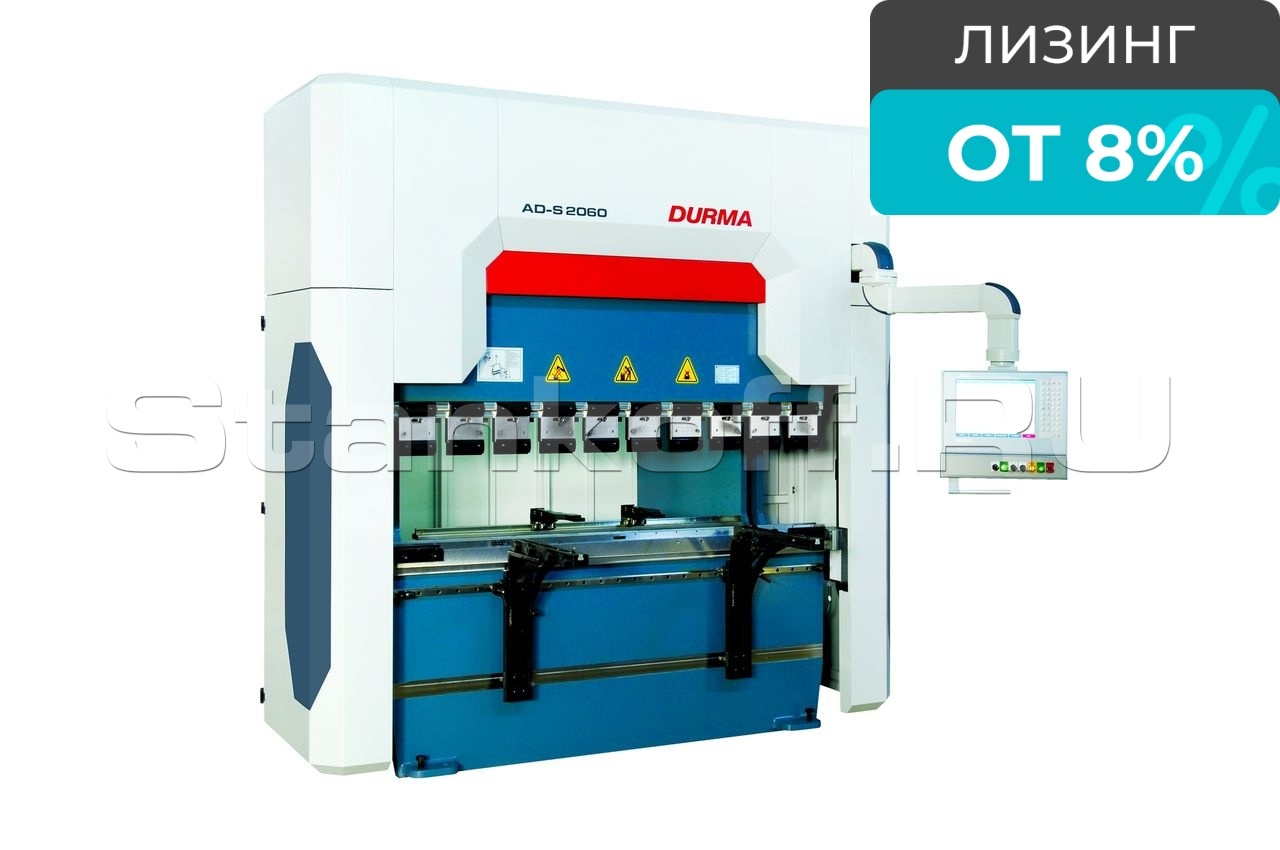

Листогибочный пресс гидравлический AD-S-2060
Детальное описание
Листогибочный пресс AD-S отличается идеальной точностью, низкими эксплуатационными затратами, продуманным дизайном и высокой степенью автоматизации рабочих процессов. Гибочный пресс этой серии, благодаря многовариантности использования и возможности производства элементов любой сложности, находит применение на предприятиях самого разного профиля, позволяя избежать дорогостоящих сварочных работ.
![oLP8C37QWp-midi.jpg](https://www.prostanki.com/img/upload/6093pKDMCuyaZ0_7348579497.jpeg)
Крепление инструмента
![lWojHnh7uA.jpg](https://www.prostanki.com/img/upload/O8XxqNQnCyFHWb_6412946674.jpeg)

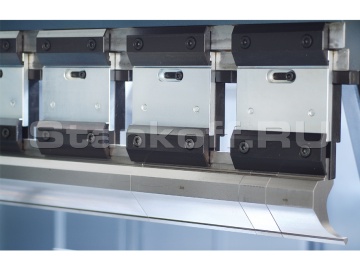

«Еврозажим» инструмента

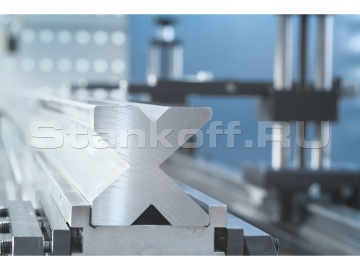

![X4owi3OpRO.jpg](https://www.prostanki.com/img/upload/92pZG76GKldsO6_754812816.jpeg)
«Еврозажим» инструмента
![FdlItJz4tG.jpg](https://www.prostanki.com/img/upload/vH0Vjv8LDgAIZy_6261449131.png)

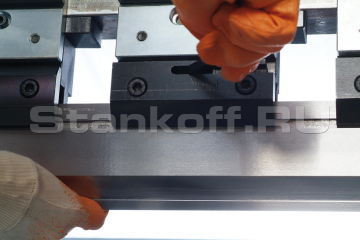

Быстросъемный зажим
![JZzK0qRwoA.jpg](https://www.prostanki.com/img/upload/2Aj3Y1Wl2UT7Ki_6190140684.jpeg)

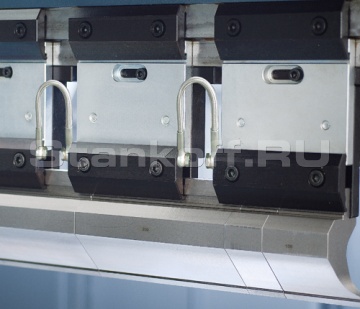

Гидравлический еврозажим
![WtfQiwtydF.jpg](https://www.prostanki.com/img/upload/V5rDDcOw1jM4Hm_9480575179.jpeg)

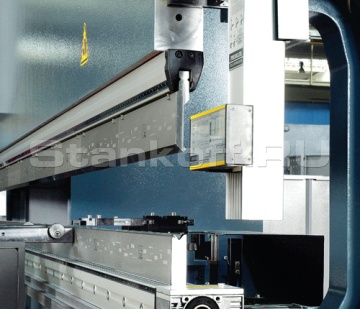

Гидравлическая система крепления нового стандарта
![iQ6tzJlBaV.jpg](https://www.prostanki.com/img/upload/0HWiAjv2CIVgAf_6385188102.jpeg)

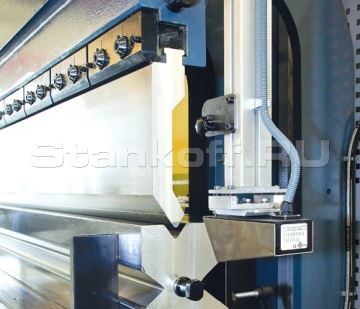

Система крепления Durma
![YgNKsYYR1m.jpg](https://www.prostanki.com/img/upload/tITEtOXbczKZGm_4045202288.jpeg)

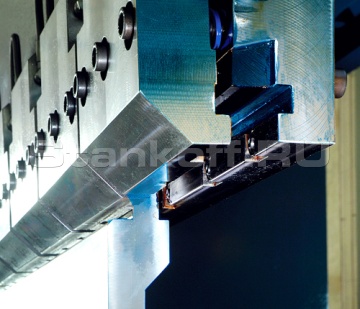

Гидравлическая система крепления Durma
![UfSXv137YK.jpg](https://www.prostanki.com/img/upload/LS1Ty3YprjYvLM_2574611144.jpeg)

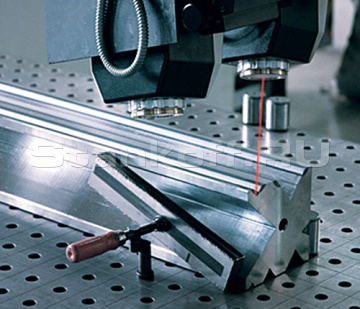

Закалка инструмента
Основные компоненты стандартной комплектации
![Синхронизированные оси Y1 Y2 ЧПУ управление компенсацией прогиба](https://www.prostanki.com/img/upload/tk4o5NpXcNzdua_609918676.jpeg)

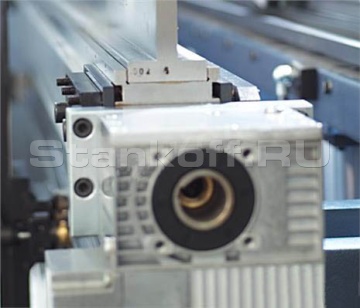

Синхронизированные оси Y1 Y2 ЧПУ управление компенсацией прогиба

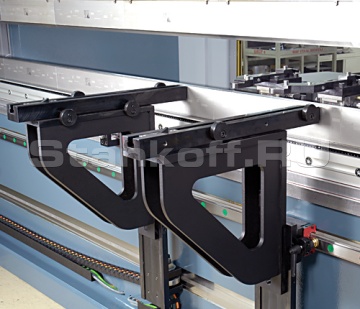

Работа двух гидравлических двигателей - перемещение верхней балки по осям Y1 Y2 - синхронизирована ЧПУ. ЧПУ также управляет системой компенсации прогиба позволяющей равномерно распределять нагрузку по всей длине заготовки для обеспечения гиба без дефектов. Потребность в ручной регулировке отпадает.![Передняя поддержка](https://www.prostanki.com/img/upload/7KB0ExPMXjmnRF_1613806642.jpeg)
Передняя поддержка
Передняя поддержка быстро устанавливается на линейные направляющие и шаровые опоры, которые позволяют легко перемещать заготовку в горизонтальной плоскости.![Позционирование заднего упора (оси X и R)](https://www.prostanki.com/img/upload/rU7bciQ3ENJmOG_4379430370.jpeg)

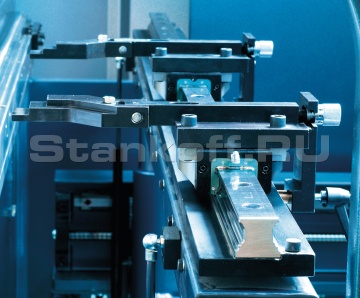

Позционирование заднего упора (оси X и R)
Глубина и высота позиционирования пальцевых блоков вычисляется ЧПУ и осуществляется высокоскоростными двигателями Siemens. Откат заднего упора – стандартная функция, обеспечивающая точность позиционирования. Пальцевые блоки перемещаются по линейным направляющим на подшипниках.Опции заднего упора

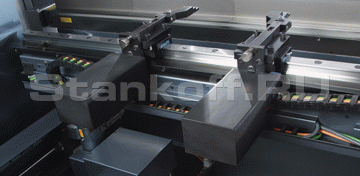

![1XsGsFsMxf.gif](https://www.prostanki.com/img/upload/sMRr7JH22gdFHw_7385671770.gif)
X, R, Z1 и Z2 под управлением ЧПУ
![zu1Lx75bsJ.jpg](https://www.prostanki.com/img/upload/ucsSuYYl2qfvIS_7077222047.jpeg)

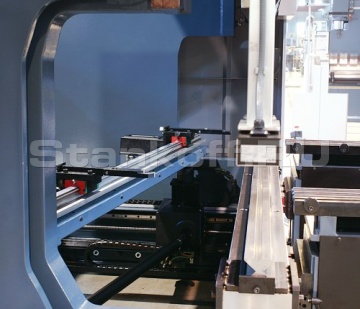

X1, X2, R, Z1 и Z2 под управлением ЧПУ
![ZME0sVVWoZ.jpg](https://www.prostanki.com/img/upload/CYVmoWasuZ13gJ_645076488.jpeg)

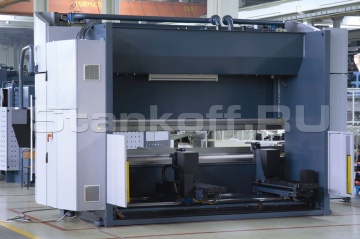

X1, X2, R1, , R2, Z1 и Z2 под управлением ЧПУ
Электромеханический задний упор
![yrhhNpPWfD.jpg](https://www.prostanki.com/img/upload/P39D3J8IYV10xR_7639236129.jpeg)

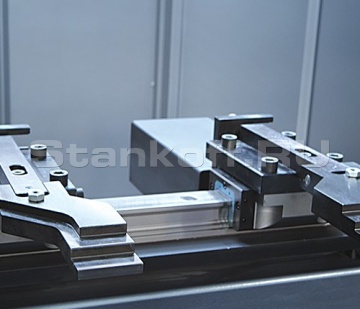

Стандартный 3-х уровневый упор

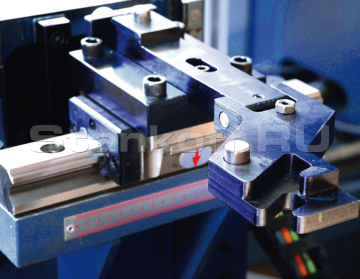

![RqWntP5Lr8.jpg](https://www.prostanki.com/img/upload/U4761FJD7S5Jrj_853182798.png)
Специальный упор
Система позиционирования нижнего инструмента

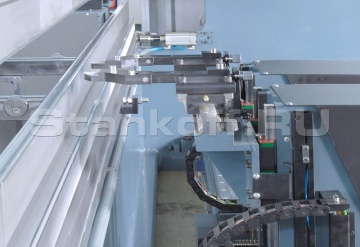

![gAVT0XWImh.jpg](https://www.prostanki.com/img/upload/5zMJOPQt9JT9Bn_6317012442.jpeg)
Пневматическая система позиционирования
![sXBZKEjAQO.jpg](https://www.prostanki.com/img/upload/Ug7wSOInSlvb1I_8422748044.jpeg)

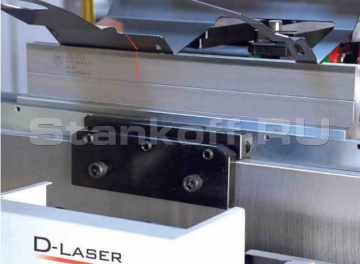

Лазерная система измерения угла гиба

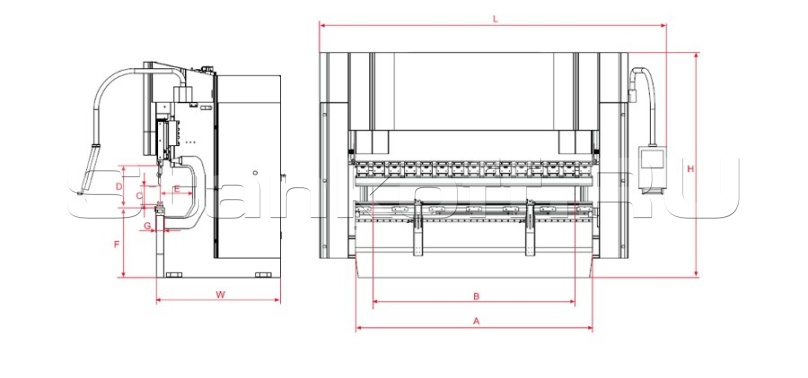

Рабочее усилие, тонн | 60 | |
Рабочая длина, мм | (A) | 2050 |
Расстояние между опорами, мм | (B) | 1700 |
Скорость по оси Y в ускоренном режиме, мм/сек | 200 | |
Рабочая скорость по оси Y, мм/сек | 10 | |
Скорость обратного хода по оси Y, мм/сек | 120 | |
Компенсация прогиба | Эл.мех | |
Просвет, мм | (D) | 530 |
Ширина стола, мм | (G) | 104 |
Высота стола, мм | (F) | 900 |
Заглублени, мм | (F1) | - |
Ход, мм | (C) | 265 |
Глубина подачи листа, мм | (E) | 410 |
Поддерживающие штанги, шт | 2 | |
Кол-во пальцев на заднем упоре, шт | 2 | |
Скорость хода по Х-осям, мм/сек | 500 | |
Ход по Х-осям, мм | 650 | |
Скорость хода по R-осям, мм/сек | 350 | |
Ход по R-осям, мм | 250 | |
Мощность двигателя, кВт | 7,5 | |
Емкость масляного бака, л | 100 | |
Длина, мм | (L) | 3300 |
Ширина, мм | (W) | 1650 |
Высота, мм | (H) | 2750 |
Точность позиционирования заднего упора, мм | ±0,1 | |
Вес, кг | 6100 |
