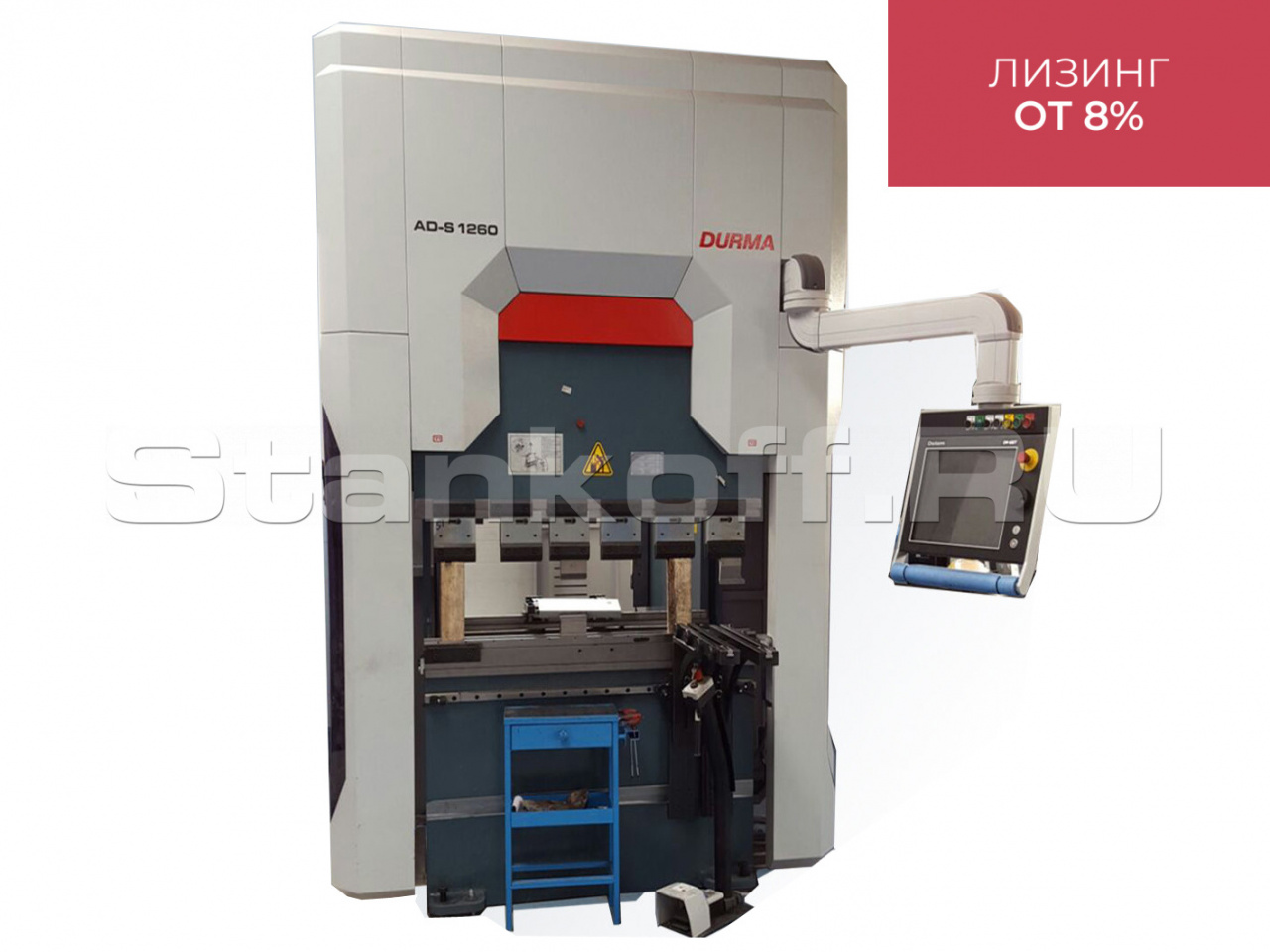

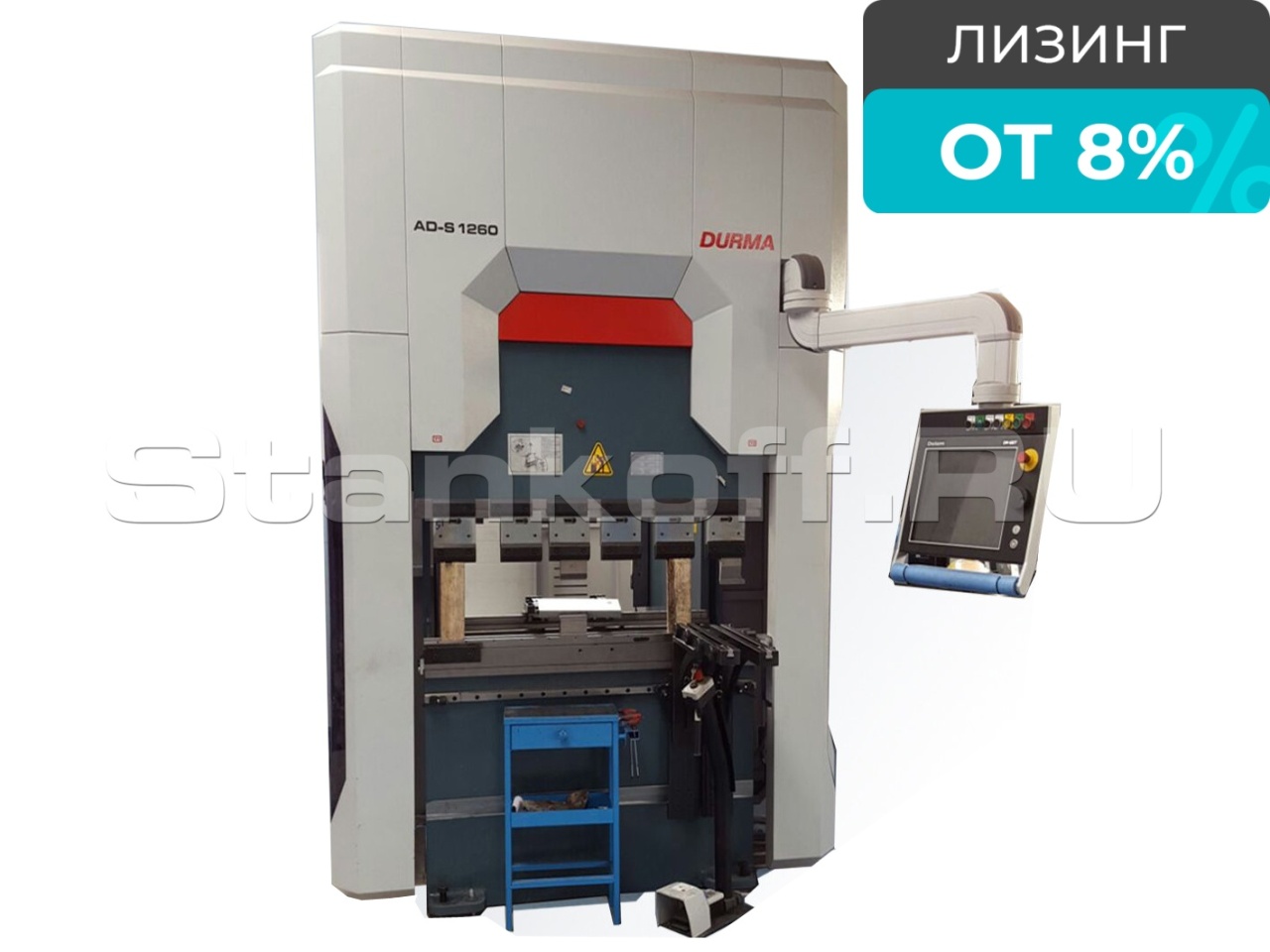

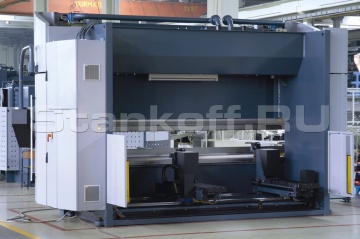

Листогибочный пресс гидравлический AD-S-1260
+7 (995) 888-07-13
Детальное описание
Листогибочный пресс AD-S отличается идеальной точностью, низкими эксплуатационными затратами, продуманным дизайном и высокой степенью автоматизации рабочих процессов. Гибочный пресс этой серии, благодаря многовариантности использования и возможности производства элементов любой сложности, находит применение на предприятиях самого разного профиля, позволяя избежать дорогостоящих сварочных работ.

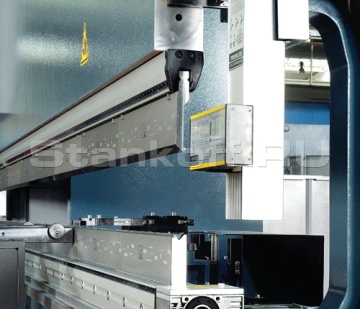

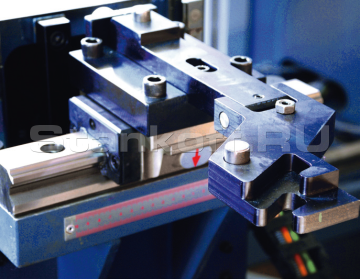

Крепление инструмента

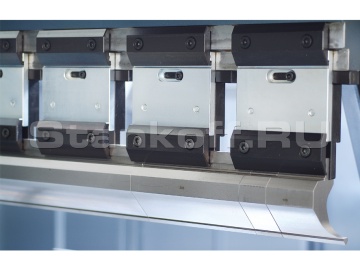

«Еврозажим» инструмента
«Еврозажим» инструмента

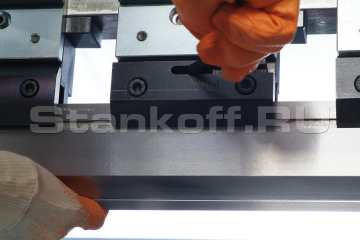

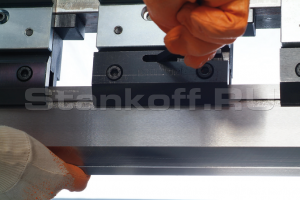

Быстросъемный зажим

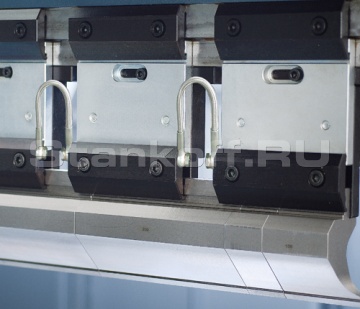

Гидравлический еврозажим
Гидравлическая система крепления нового стандарта
Система крепления Durma
Гидравлическая система крепления Durma

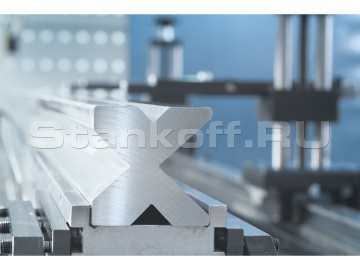

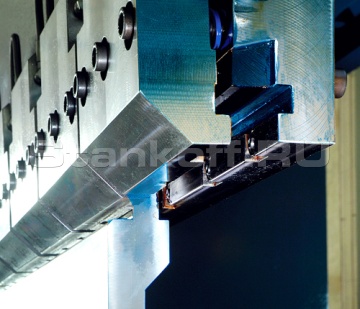

Закалка инструмента
Основные компоненты стандартной комплектации

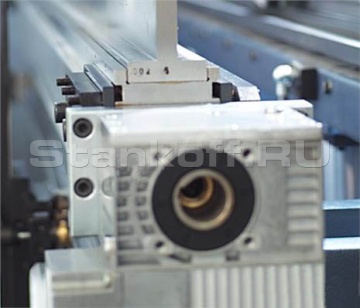

Синхронизированные оси Y1 Y2 ЧПУ управление компенсацией прогиба
Работа двух гидравлических двигателей - перемещение верхней балки по осям Y1 Y2 - синхронизирована ЧПУ. ЧПУ также управляет системой компенсации прогиба позволяющей равномерно распределять нагрузку по всей длине заготовки для обеспечения гиба без дефектов. Потребность в ручной регулировке отпадает.

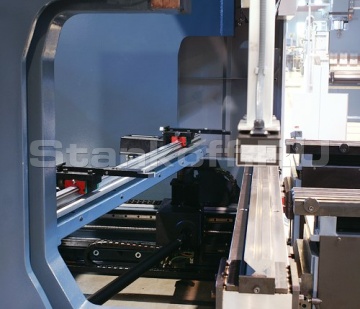

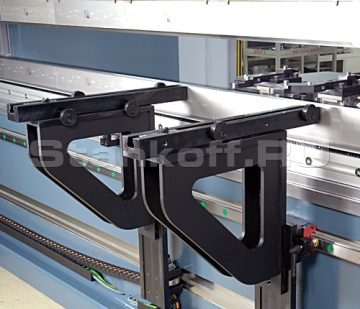

Передняя поддержка
Передняя поддержка быстро устанавливается на линейные направляющие и шаровые опоры, которые позволяют легко перемещать заготовку в горизонтальной плоскости.

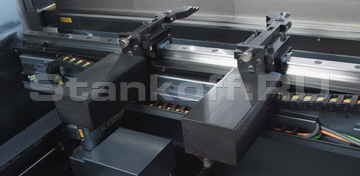

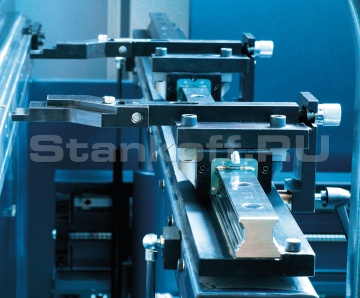

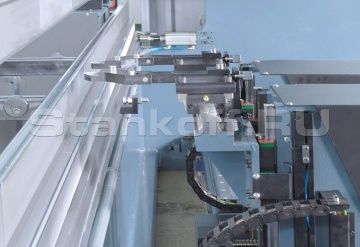

Позционирование заднего упора (оси X и R)
Глубина и высота позиционирования пальцевых блоков вычисляется ЧПУ и осуществляется высокоскоростными двигателями Siemens. Откат заднего упора – стандартная функция, обеспечивающая точность позиционирования. Пальцевые блоки перемещаются по линейным направляющим на подшипниках.Опции заднего упора
X, R, Z1 и Z2 под управлением ЧПУ
X1, X2, R, Z1 и Z2 под управлением ЧПУ
X1, X2, R1, , R2, Z1 и Z2 под управлением ЧПУ
Электромеханический задний упор

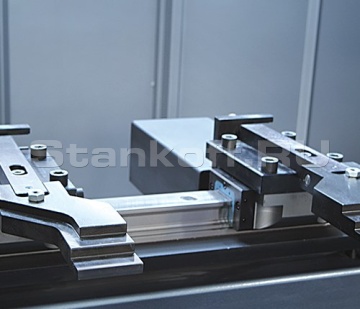

Стандартный 3-х уровневый упор
Специальный упор
Система позиционирования нижнего инструмента
Пневматическая система позиционирования

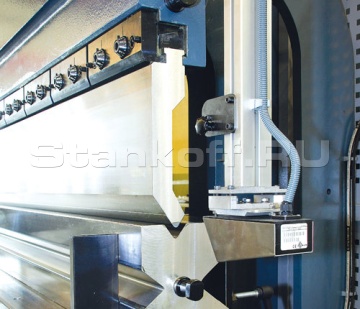

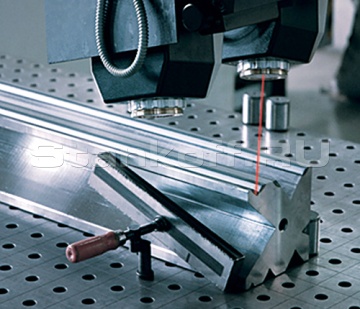

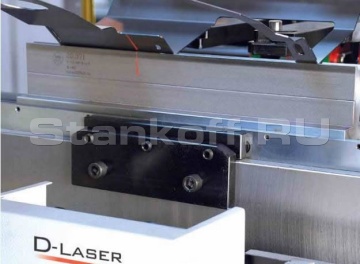

Лазерная система измерения угла гиба

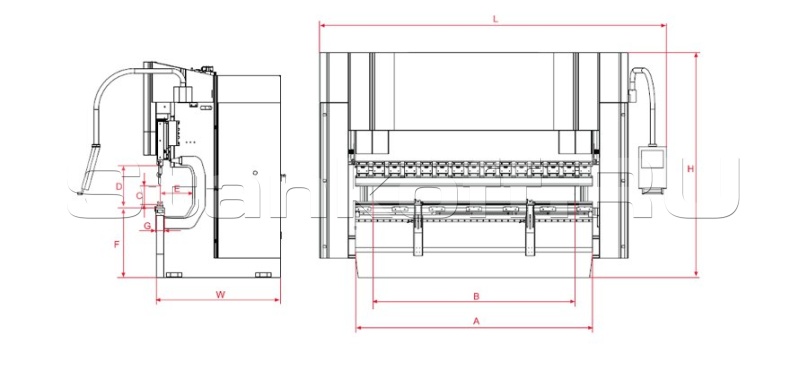

| Рабочее усилие, тонн | 60 | |
| Рабочая длина, мм | (A) | 1250 |
| Расстояние между опорами, мм | (B) | 1050 |
| Скорость по оси Y в ускоренном режиме, мм/сек | 200 | |
| Рабочая скорость по оси Y, мм/сек | 10 | |
| Скорость обратного хода по оси Y, мм/сек | 120 | |
| Компенсация прогиба | Эл.мех | |
| Просвет, мм | (D) | 433 |
| Ширина стола, мм | (G) | 104 |
| Высота стола, мм | (F) | 790 |
| Заглублени, мм | (F1) | - |
| Ход, мм | (C) | 160 |
| Глубина подачи листа, мм | (E) | 365 |
| Поддерживающие штанги, шт | 2 | |
| Кол-во пальцев на заднем упоре, шт | 2 | |
| Скорость хода по Х-осям, мм/сек | 350 | |
| Ход по Х-осям, мм | 500 | |
| Скорость хода по R-осям, мм/сек | 300 | |
| Ход по R-осям, мм | 200 | |
| Мощность двигателя, кВт | 4 | |
| Емкость масляного бака, л | 60 | |
| Длина, мм | (L) | 2490 |
| Ширина, мм | (W) | 1285 |
| Высота, мм | (H) | 2375 |
| Точность позиционирования заднего упора, мм | ±0,1 | |
| Вес, кг | 3500 |
