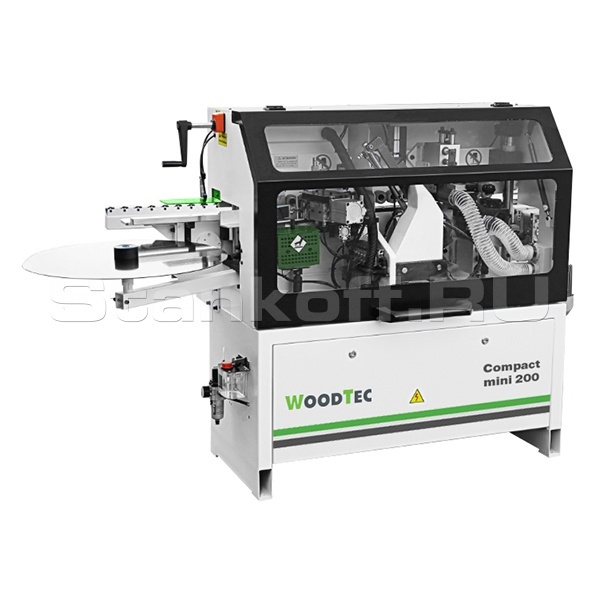

Станок для облицовывания кромок WoodTec Compact mini 200
Контакты
Али
+7 (995) 888-07-03
Реклама Рекомендуем предложения
Детальное описание
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
Схема обработки
Торцовка
Фрезерование свесов
Отличительные особенности
- Скорость подачи 8 м/мин;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Регулировка количества наносимого клея;
- Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
- Торцовочный узел для обрезки переднего и заднего свесов пилой;
- Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм;
- Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
- Магазин подачи рулонного кромочного материала;
- Пульт управления на панели станка;
- Поддерживающий суппорт для габаритных заготовок;
- Регулятор сжатого воздуха.
Конструктивные особенности
Клеевой узел
Клеевой бачок 1,5 л. и имеет нижнее расположение относительно клеенаносящего вала. Винтовая точная настройка кол-ва клея. Аккуратный клеевой шов. Не требуется регулировка на толщину материала.
Торцовочный агрегат
Два промышленных двигателя (12 000 об/мин), 2 x 0,22 кВт. Две пилы Ø80 х Ø22, Z = 20Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации.
Отличительные особенности:
-простое линейное движение двух пил вверх-вниз;
-простая схема пневматики;
-призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие.
Узел фрезерный снятия свесов
Два промышленных двигателя (12 000 об/мин) 2 х 0,37 кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм.Вертикальные копиры круглые большого диаметра:
-осуществляют плавный заход на деталь;
-исключают повреждение любой облицованной поверхности.
Оснащены счетчиками точной настройки на разную толщину кромки.
Фрезы целиковые 6 ножей Ø75; Z = 4; R2.
Настройка на толщину детали
С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали.Не требуется дополнительной фиксации.
| Толщина кромочного материала, мм | 0,4 - 3 | |
| Толщина детали, мин/макс, мм | 12 - 45 | |
| Размеры обрабатываемой детали (мин.) - длина x ширина, мм | 120 x 80 | |
| Скорость подачи, м/мин | 8 | |
| Мощность двигателей чистовой торцовки (2 шт.), кВт | 2 х 0,22 | |
| Обороты пил, об/мин | 12 000 | |
| Мощность двигателей фрезерного узла (2 шт.), кВт | 2 х 0,37 | |
| Обороты, об/мин | 12 000 | |
| Общая мощность, кВт | 5,14 | |
| Питающее напряжение, В | 380 | |
| Давление сжатого воздуха, бар | 6,0 | |
| Габаритные размеры | ||
| Длина, мм | 1720 | |
| Ширина, мм | 800 | |
| Высота, мм | 1400 | |
| Вес, кг | 480 | |
