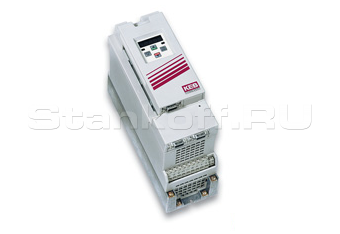

Частотные преобразователи серии KEB Combivert F5 Basic
Контакты
Станкофф.РУ
+7 (800) 5555-770
Реклама Рекомендуем предложения
Детальное описание
Серия преобразователей частоты эконом–класса для решения разнообразных задач управления асинхронным электродвигателем в разомкнутом контуре ОС по скорости и положению. Серия ограничена мощностью 15 кВт. Поддерживает как скалярную, так и векторную модель управления. Применение: насосы, вентиляторы, смесители, экструдеры, конвейерная техника, вспомогательные механизмы.
Основные функции
- Диапазон мощностей от 0.37 кВт до 15 кВт
- Питание 1 или 3 фазы 230 В или 3 фазы 400 В
- Режим безсенсорного векторного управления (автобуст и компенсация скольжения)
- 17 клемм управления, PNP-логика
- Один аналоговый вход 0-10 В, 10 V, 0/4-20 мА (11 бит)
- Один аналоговый выход 0-10 В
- 5 программируемых дискретных входов
- 2 программируемых релейных выхода
- 4 программируемых программных входа/выхода
- 8 программируемых наборов параметров включающих: S-кривую, стоп по рампе, защита от выключение сети, торможение постоянным током, технологический ПИД-регулятор, функция энергосбережения электронная защита двигателя, управление внешним тормозом, внутренний таймер, счетчик
- Фиксированные частоты до 24
- Выходная частота до 400 Гц (1600 Гц)
- Частота модуляции (ШИМ) до 16 кГц с возможностью автоматического переключения на более низкую частоту в зависимости от загрузки и температуры
- Быстрое сканирование управляющих сигналов и последовательного интерфейса менее 2мс.
- Опционально: встроенный радиочастотный фильтр соответствующий EN 55011/B
- Все входы и выходы гальванически развязаны параллельными интерфейсами: CANopen, Ethernet, Modbas, InterBus, KEB-HSP5/DIN66019-II, DeviceNet, Profi BUS, SERCOS interfase, EtherCAT
- Функция потенциометра двигателя
| Техническая характеристика частотных преобразователей серии KEB Combivert F5 Basic | ||||||
| KEB COMBIVERT F5 BASIC / 230 V AC | ||||||
| Типоразмер | Фазы | P [кВт] |
In [A] |
Imax [A] |
fном/fмакс [кГц] |
W x H x В * [мм] |
| 05 | 1 | 0,37 | 2,3 | 5 | 4/8 | 76 х 191 х 144 |
| 07 | 1 | 0,75 | 4,0 | 8,6 | 8 | 76 х 191 х 144 |
| 09 | 1/3 | 1,5 | 7,0 | 15,1 | 16 | 90 х 220 х 160 |
| 10 | 1/3 | 2,2 | 10 | 21,6 | 8/16 | 90 х 220 х 160 |
| 12 | 3 | 4,0 | 16,5 | 35,6 | 8/16 | 90 х 220 х 181 |
| 13 | 3 | 5,5 | 24 | 48 | 8/16 | 130 х 290 х 208 |
| 14 | 3 | 7,5 | 33 | 66 | 4/16 | 130 х 290 х 208 |
| 15 | 3 | 11 | 42 | 66 | 4/8 | 170 х 340 х 255 |
| 16 | 3 | 15 | 66 | 115 | 16 | 297 х 340 х 255 |
| * размеры без тормозного резистора и пульта оператора | ||||||
| KEB COMBIVERT F5 BASIC / 400 V AC | ||||||
| Типоразмер | Фазы | P [кВт] |
In [A] |
Imax [A] |
fном/fмакс [кГц] |
W x H x В * [мм] |
| 05 | 3 | 0,37 | 1,3 | 2,8 | 16 | 90 х220 х 160 |
| 07 | 3 | 0,75 | 2,6 | 5,6 | 16 | 90 х220 х 160 |
| 09 | 3 | 1,5 | 4,1 | 8,9 | 8/16 | 90 х220 х 160 |
| 10 | 3 | 2,2 | 5,8 | 12,5 | 8/16 | 90 х220 х 160 |
| 12 | 3 | 4 | 9,5 | 17,1 | 4 | 90 х220 х 160 |
| 13 | 3 | 5,5 | 12 | 25,9 | 4/16 | 90 х220 х 160 |
| 14 | 3 | 7,5 | 16,5 | 35,6 | 2/4 | 90 х220 х 181 |
| 15 | 3 | 11 | 24 | 43,2 | 4/16 | 130 х 290 х 208 |
| 16 | 3 | 15 | 33 | 49,5 | 2/4 | 130 х 290 х 208 |
| * размеры без тормозного резистора и пульта оператора | ||||||
