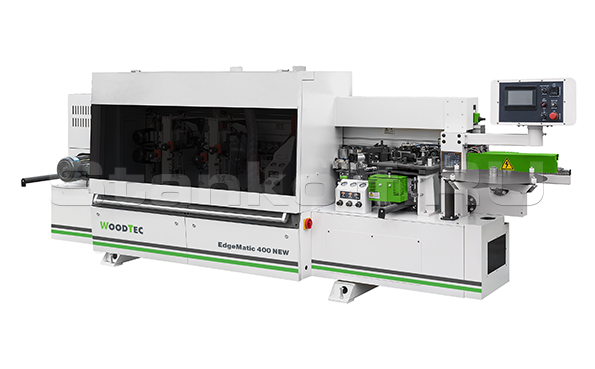

Станок для облицовывания кромок мебельных деталей WoodTec EdgeMatic 400 NEW
В наличии
Контакты
Али
+7 (995) 888-07-03
Реклама Рекомендуем предложения
Детальное описание
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
Схемы обработки
Торцовка
Чистовое фрезерование свесов
Циклевка радиусная
Полировка
Отличительные особенности
- Увеличенная скорость подачи 12-20 м/мин;
- Магазин подачи рулонного кромочного материала;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Регулировка количества наносимого клея;
- Узел предварительной обрезки;
- Торцовочный узел для обрезки переднего и заднего свесов пилами, укомплектован двумя высокочастотными моторами;
- Чистовой фрезерный узел для снятия свесов по пласти двумя твердосплавными высокочастотными фрезами с приводом от 2-х высокочастотных моторов;
- Циклевка нижних и верхних радиусов твердосплавными ножами с удалением излишков клея;
- Узел полировки кромки с приводом от 2-х моторов.
Конструктивные особенности
Блокировка подачи
Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками. Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты.
Клеенаносящий узел
Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли. Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки.
Зона прижима
Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала.Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки.
Торцовочный узел
Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность.Настройка
Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел.
Чистовой фрезерный узел
Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала. Оснащен двумя высокочастотными двигателями 12 000 об/мин., расположенные один за другим, с вертикальными и горизонтальными круглыми копирами. Имеет удобную настройку с помощью счетчиков с цифровой индикацией. Двигатели фрезерного узла поворотные(15° - 45°) это необходимо для получения более полного и качественного радиуса обработанной кромки и более эффективного использования режущий части инструмента
Узел цикли
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. Оснащен эффективной системой аспирации с накопительным ящиком для стружки. Вся стружка собирается в ящике это исключает её попадание под копировальные кольца. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.
Полировальный узел
Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.
Электронные компоненты
Преобразователи частоты установлены на каждый узел, тем самым увеличивает стабильность работы узлов и ресурс электронных компонентов.| Техническая характеристика станка для облицовывания кромок мебельных деталей WoodTec EdgeMatic 400 NEW | ||
| Толщина кромочного материала, мм | 0,4 - 3 | |
| Мин/макс толщина детали, мм | 10 - 60 | |
| Размеры обрабатываемой панели, мм | 120 x 80 | |
| Скорость подачи, м/мин | 12 - 20 | |
| Частота вращения, об/мин | 12 000 | |
| Торцовочный узел | ||
| Мощность электродвигателей, кВт | 2 x 0,37 | |
| Частота вращения, об/мин | 12 000 | |
| Чистовой фрезерный узел для снятия свесов | ||
| Мощность электродвигателей, кВт | 2 x 0,37 | |
| Частота вращения, об/мин | 18 000 | |
| Полировальный узел | ||
| Частота вращения, об/мин | 1400 | |
| Количество электродвигателей, шт. | 2 | |
| Количество дисков, шт. | 2 | |
| Ёмкость клеевого бачка, л | 3,2 | |
| Давление воздуха, атм. | 6 | |
| Общая мощность, кВт | 8 | |
| Габаритные размеры | ||
| Длина, мм | 4140 | |
| Ширина, мм | 1000 | |
| Высота, мм | 1600 | |
| Вес, кг | 1650 | |
