Детальное описание

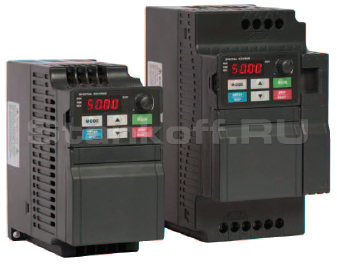

Преобразователь серии E - компактная универсальная модель, предназначенная для работы в технологическом (насосы и вентиляторы, транспортирующие механизмы, экструдеры, миксеры и т.п.) и энергосберегающем оборудовании (станции управления насосами, системы климата и кондиционирования и т.п.).
Особенности
- Диапазон регулировки выходной частоты - 0,1…400 Гц.
- Перегрузочная способность - 150% номинального момента в течение 60с.
- Встроенный PID-регулятор.
- Последовательный интерфейс RS-485 (протокол Modbus).
- Встроенный пульт управления с пятиразрядным LED дисплеем.
- 6 цифровых многофункциональных программируемых входов.
- 2 аналоговых входа (4-20мА, -10/+10В).
- 1 релейный и 1цифровой (с открытым коллектором).
- 1 аналоговый выход для подключения стрелочного прибора.
- 2 встроенных программируемых таймера.
Характеристики и маркировка IDS Drive серии E
| Модель | Напряжение питания | Мощность двигателя (кВт) | Мощность KVA | Вых. ток | Ток 60s |
| E201T2B | 1ph 220V AC-50/60Hz | 0.2 | 1.0 | 0.8 | 1.20 |
| E401T2B | 1ph 220V AC-50/60Hz | 0.4 | 1.0 | 2.5 | 3.75 |
| E751T2B | 1ph 220V AC-50/60Hz | 0.75 | 2.0 | 5.0 | 7.50 |
| E152T2B | 1ph 220V AC-50/60Hz | 1.5 | 2.8 | 7.0 | 10.50 |
| E222T2B | 1ph 220V AC-50/60Hz | 2.2 | 4.5 | 11.0 | 16.50 |
| E372T2B | 1ph 220V AC-50/60Hz | 3.7 | 7.2 | 16.5 | 24.75 |
| E401T4B | 3ph 380V AC-50/60Hz | 0.4 | 2.0 | 1.5 | 2.25 |
| E751T4B | 3ph 380V AC-50/60Hz | 0.75 | 2.2 | 2.7 | 4.05 |
| E152T4B | 3ph 380V AC-50/60Hz | 1.5 | 3.2 | 4.0 | 6.00 |
| E222T4B | 3ph 380V AC-50/60Hz | 2.2 | 4.0 | 5.0 | 7.50 |
| E372T4B | 3ph 380V AC-50/60Hz | 3.7 | 6.8 | 8.6 | 12.90 |
| E552T4B | 3ph 380V AC-50/60Hz | 5.5 | 10.0 | 12.5 | 18.75 |
| E752T4B | 3ph 380V AC-50/60Hz | 7.5 | 14.0 | 17.5 | 26.25 |
| E113T4B | 3ph 380V AC-50/60Hz | 11.0 | 19.0 | 24 | 36.00 |
| E153T4B | 3ph 380V AC-50/60Hz | 15 | 26.0 | 33 | 49.50 |
| E183T4B | 3ph 380V AC-50/60Hz | 18.5 | 32.0 | 40 | 60 |
| E223T4B | 3ph 380V AC-50/60Hz | 22 | 37.0 | 47 | 70.5 |
| E303T4B | 3ph 380V AC-50/60Hz | 30 | 52 | 62 | 97.5 |
| E373T4B | 3ph 380V AC-50/60Hz | 37 | 64 | 80 | 120 |
| E453T4B | 3ph 380V AC-50/60Hz | 45 | 72 | 90 | 135 |
| E553T4B | 3ph 380V AC-50/60Hz | 55 | 84 | 110 | 165 |
| E753T4B | 3ph 380V AC-50/60Hz | 75 | 115 | 152 | 182.4 |
| E903T4B | 3ph 380V AC-50/60Hz | 90 | 135 | 176 | 211.2 |
| E114T4B | 3ph 380V AC-50/60Hz | 110 | 160 | 210 | 252 |
| E134T4B | 3ph 380V AC-50/60Hz | 132 | 193 | 255 | 306 |
| E164T4B | 3ph 380V AC-50/60Hz | 160 | 230 | 305 | 366 |
| Техническая характеристика частотных преобразователей серии E | ||
| Вход | Номинальное напряжение и частота. Одна фаза 220V AC, 50/60 Hz Три фазы 380V AC, 50/60 Hz |
|
| Допустимый диапазон напряжения Одна фаза 170~240V AC Три фазы 330~440V AC |
||
| Выход | Напряжение 0~220V AC 0~380V AC |
|
| Частота 0,1~400Hz |
||
| Способ управления | Скалярный, V/F | |
| Отображение | Заданная частота, выходная частота, выходной ток, направление вращения, скорость вращения, ошибку, и т.д. | |
| Основные функции | Разрешение установки частоты Цифровая настройка: 0.01Hz, аналоговая настройка: 0.1% максимальной выходной частоты |
|
| Точность выходной частоты 0.01Hz |
||
| Управление V/F Кривая V/F свободно устанавливается для различных нагрузок. |
||
| Контроль за вращающим моментом Автоматическое: повышение момента может быть установлено автоматически согласно фактической нагрузке; Ручное: 0.0~20.0%. |
||
| Многофункциональный вход 6 многофункциональных входных терминалов для управления вход скоростью с 15 шагами, 6 программируемые операции, ускорение и замедление с 4 шагами, ВВЕРХ/ВНИЗ, экстренный останов, и т.д. |
||
| Многофункциональный выход 2 многофункциональных выходных терминала для индикации и предупреждения о работе, нулевой скорости, внешней неисправности и программируемой операции, и т.д. |
||
| Ускорение/замедление 0~999.9s отдельная установка времени ускорения / замедления. |
||
| Дополнительные функции | Встроенный ПИД контроль и 2 счетчика, стандартная функция коммуникации RS485 и выбираемое автоматическое регулирование напряжения; Способ задания частоты: аналоговый 0~10V, 0~20mA, настройка через манипулятор, настройка через RS485 и вверх/вниз настройка, и т.д. |
|
| Защитные функции | Защита от перегрузки: 150%-ый постоянный вращающий момент в течение 1 минуты, защита по перенапряжению / по проседанию напряжения; Другие защиты: перегрев, защита от короткого замыкания, по перегрузке по току, замку параметров, и т.д. |
|
| Условия эксплуатации | Температура: -10С ~ 40С (без инея) Влажность: ниже 90% (без конденсата) Высота: ниже 1000 м. Вибрация: ниже 0.5G |
|
| Структура | Способ охлаждения: принудительное воздушное охлаждение. | |
