Детальное описание

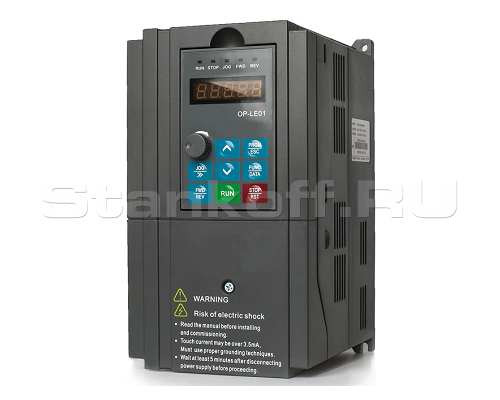

Частотный преобразователь IDS-Drive серии B — представляет собой высокопроизводительный векторный инвертор, который обладает несколькими режимами управления: бессенсорный векторный контроль скорости (SVC) в разомкнутом контуре, вектор контроль (VC) в замкнутом контуре, V/F управление. Опционально имеется поддержка резольвера, энкодеров ABZ, UVW. Новый алгоритм векторного управления позволяет достичь более стабильной работы на малых скоростях и усилить момент на низких частотах. Преобразователь частоты IDS-Drive серии B имеет в своем арсенале богатый функционал управления электродвигателем, который позволяет удовлетворить все современные требования к управлению электроприводом. Высокоскоростная функция ограничения тока позволяет реализовать надежную защиту электродвигателя.

Модель	Мощность кВт	Входной ток А	Выходной ток А	Мощность двигателя кВт
3 фазы 380В±15% 47~63Гц
В751Т4В	0,75	3,4	2,5	0,75
В152Т4В	1,5	5,0	3,7	1,5
В222Т4В	2,2	5,8	5,0	2,2
В402Т4В	4,0	10,5	8,5	4,0
В552Т4В	5,5	14,6	13	5,5
В752Т4В	7,5	20,5	18	7,5
В113Т4В	11	26	24	11
В153Т4В	15	35	30	15
В183Т4В	18	38,5	37	18
В223Т4В	22	46,5	46	22
В303Т4В	30	62	58	30
В373Т4В	37	76	75	37
В453Т4В	45	92	90	45
В553Т4В	55	113	110	55
В753Т4В	75	157	150	75
В903Т4В	93	180	170	93
В110Т4В	110	214	210	110
В132Т4В	132	256	250	132
В160Т4В	160	307	300	160
В200Т4В	200	385	380	200
В220Т4В	220	430	430	220
В250Т4В	250	468	465	250
В280Т4В	280	525	520	280
В315Т4В	315	590	585	315
В350Т4В	350	665	650	350
В400Т4В	400	785	754	400
В500Т4В	500	965	930	500
В630Т4В	630	1210	1180	630
В710Т4В	710	1465	1430	710

Типоразмер	Модель	Мощность кВт	Размер (мм)						Исполнение
			А	Н	D	W	B	d
1 фаза 220В±15% 47~63Гц
В10	В551Т2В	0,55	116	175	146	103	165	6	настенное исполнение пластиковый корпус
	В751Т2В	0,75
	В152Т2В	1,5
В01	В222Т2В	2,2	134	251	173	121	238	5
	В372Т2В	3,7
3 фазы 380В±15% 47~63Гц
В10	В751Т4В	0,75	116	175	146	103	165	6	настенное исполнение пластиковый корпус
	В152Т4В	1,5
	В222Т4В	2,2
В01	В402Т4В	4	134	251	173	121	238	5
В02	В552Т4В	5,5	161	274	198	148	261	6
	В752Т4В	7,5
В03	В113Т4В	11	210	343	215	195	327	6
	В153Т4В	15
В11	В183Т4В	18,5	220	395	215	160	378	7	настенное исполнение металлический корпус
	В223Т4В	22
В04	В303Т4В	30	255	453	225	190	440	7
	В373Т4В	37
В05	В453Т4В	45	280	582	285	200	563	9
	В553Т4В	55
В06	В753Т4В	75	300	685	320	200	667	11
	В903Т4В	93
В07	В110Т4В	110	420	840	325	150*150	815	11
	В132Т4В	132
	В160Т4В	160
В09	В200Т4В	200	640	1035	380	150*150	1003	13
	В220Т4В	220
	В250Т4В	250
	В280Т4В	280
	В315Т4В	315
В07-G	В110Т4В	110	420	1108	325				напольное исполнение металлический корпус
	В132Т4В	132
	В160Т4В	160
В09-G	В200Т4В	200	640	1400	380
	В220Т4В	220
	В250Т4В	250
	В280Т4В	280
	В315Т4В	315

Техническая характеристика преобразователя частоты серии B
Особенности I/O	Диапазон Входного Напряжения	3AC380V±15%
	Диапазон входной частоты	47-63Hz
	Коэффициент мощности	≥95%
	Диапазон выходного напряжения	0 ~ номинальное входное напряжение
	Диапазон выходной частоты	0~600Hz
Терминал I/O	Входной терминал	• 6 программируемых цифровых входов, она может быть расширена
		до 4 цифровых входов, один из которых поддерживает
		высокоскоростной импульсный вход;
		1 аналоговый вход , -10~10В;
		2 входа 0~10В или токовый вход 0~20мА
	Выходной терминал	1 выход с открытым коллектором
		1 высокоскоростной импульсный выход ;
		2 релейных выхода;
		• 2 аналоговых выхода: Выходное напряжение 0 ~ 10В или выходной ток 0 ~ 20 мА
Фунции	Работа с энкодером	Опционально: поддержка дифференциального энкодера, энкодеров ABZ, UVW, сельсин-трансформатора.
	Режим Управления	Бессенсорный векторный контроль (SVC) в разомкнутом контуре, векторный контроль (VC) в замкнутом контуре, V / F контроль
	Перегрузочная Способность	• тип P: 60 с. 150% от номинального тока, 3 с. 180% от номинального тока
	Перегрузочная Способность	• типа G: 60 с. 120% от номинального тока, 3 с. на 150% от номинального тока
	Пусковой момент	• тип P: При 0.5 Hz/150% (режим SVC); При 0 Hz/180% (режим VC)
	Пусковой момент	•тип G: При 0.5 Hz/100%
	Точность поддержания скорости	±0.5%（SVC) / ±0.02%（VC）
	Несущая частота	От 0,5 до 16.0kHz; автоматическая регулировка несущей частоты в зависимости от нагрузки
	Разрешающая способность по частоте	Цифровая настройка: 0.01Hz, аналоговая настройка: 0.025% от максимальной выходной частоты
	Повышение крутящего момента (torque boost)	Автоматическое увеличение момента; Ручная настройка увеличения момента от 0,1% до 30%
	Встроенный ПИД	Легкость настроек системы управления с обратной связью для управления технологическими процессами
	Встроенный ПИД		Простой ПЛК и многошаговые операции	Простым встроенным ПЛК или с управляющих терминалов возможно установить до 16 скоростей.
	Защита	Защита от перенапряжения, защита от минимального напряжения, защита от перегрузки по току, защита от перегрузки, перегрева, защита "потери" фазы, защита от перегрева двигателя, защита от короткого замыкания.
	Управление выдержкой времени	Диапазон установки времени 0 ~ 6500 мин.
	Условия работы	Температура окружающего воздуха: -10С ~ +40С
	Условия работы	Влажность: менее 90%
