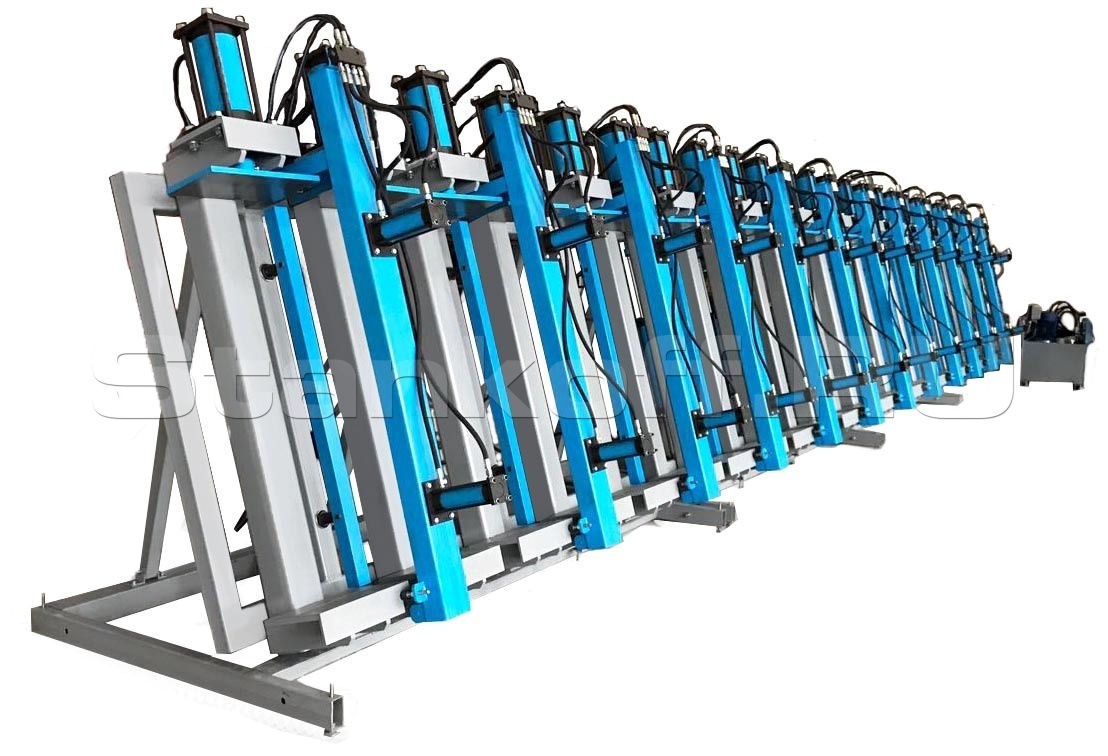

Пресс гидравлический вертикальный для склеивания бруса 6Г/300Х


Пресс гидравлический вертикальный для склеивания бруса 6Г/300Х
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Предназначен для изготовления клееного бруса в цехах деревообрабатывающих предприятий различной мощности.

Пресс SLH250 разработан в 2014 году и является усовершенствованной конструкцией SL250, который находится в производстве с 2002 года. Отличительной конструктивной особенностью пресса SLH300 от SL300 является наличие наклонной рамы, на которой крепятся гидрострубцины (с возможностью регулировки уровня опорных пяток), подъемные фронтальные прижимы, задние регулируемые упоры, механизмы подъема, захвата и удержания фронтальных прижимов, и ряд других элементов. Такая конструкция позволила исключить взаимозависимость элементов конструкции и разгрузить силовую часть, что обеспечило улучшение геометрических параметров склеиваемых изделий.

В целом конструкция SLH является более универсальной и может быть рекомендована на производствах с частой сменой выпускаемого сортамента бруса.

Модульная конструкция позволяет собирать пресса длиной кратной 3 метрам.

Схема обработки

Оператор набирает пакет из заготовок с предварительно нанесенным клеем, выравнивает и поджимает пакет фронтальными прижимами. Процесс прессования начинается после включения оператором вертикальных гидроцилиндров работающих от установленного на пресс гидро

Оператор набирает пакет из заготовок с предварительно нанесенным клеем, выравнивает и поджимает пакет
фронтальными прижимами. Процесс прессования начинается после включения оператором вертикальных гидроцилиндров работающих от установленного на пресс гидро

Конструктивные особенности


Внутренний диаметр гидроцилиндров 125 мм. Ход штока 160 мм.

В моделях SLH рама с задними упорами регулируются с шагом 10 мм.

Гидростанция 6-и поточная, с 3 независимыми магистралями, с возможностью регулировки давления в каждой магистрали

На моделях SLH струбцины устанавливаются на раму на эксцентриковых осях, что позволяет с высокой точностью задать ровность базовой поверхности


Для удобства загрузки/выгрузки фронтальные прижимы поднимаются в верхнее положение
Управление секциями может быть разделено

Гидравлические фронтальные прижимы выравнивают, поджимают и удерживают пакет во время прессования

Технические характеристики гидравлического пресса для бруса 6Г/300Х
Рабочая зона (длинна х высота), мм 6240х1350
Наибольшая ширина пласти доски, мм 40-300
Количество силовых гидроцилиндров, шт 12
Усилие силовых гидроцилиндров, кгс
при давлении 110 бар
-при давлении 200 бар (справочно)
Регулируемое
14400
26100
Диаметр силовых гидроцилиндров, мм 125
Раздельное управление секциями опция
Количество фронтальных прижимов (на каждом по 2 гидроцилиндра) 6
Усилие фронтального прижима, кгс регулируемое, до 1500
Ход прижимной планки фронтального прижима, мм 130
Подъем/опускание фронтальных прижимов гидропривод
Задние фронтальные регулируемые упоры имеются
Количество задних регулируемых фронтальных упоров ( шаг 10 мм) 6
Регулировка уровня нижних опорных пяток имеется
Возможность увеличения длинны пресса имеется
Гидростанция ГС75.2.2.2 Бак 240 л, 5,5 кВт, 75 л/мин, 3-х поточная,(6 линий), макс. давление в силовой магистрали 160 бар (ограничено 110бар), в манистралях ФП ограничено 25 бар
Габаритные размеры станка, Д х Ш х В мм (без гидростанции) с опущенными ФП 6270х1650х2150
Масса, кг 5200
