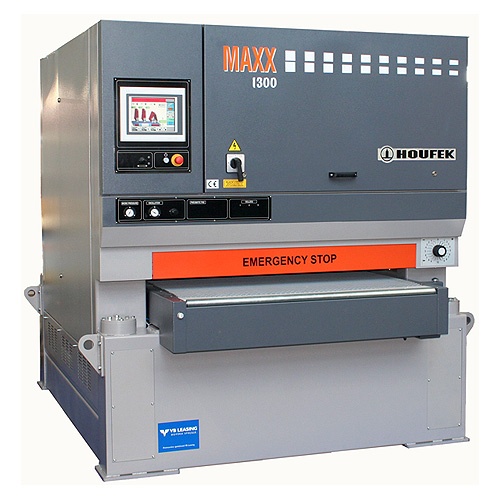

Калибровально-шлифовальный станок BULDOG MAXX 1300

Назначение

Калибровально-шлифовальный станок MAXX предназначен для калибрования (выравнивания заготовки в размер по толщине) и шлифования (получения требуемой шероховатости поверхности) плоскостей заготовок. Для чего нужен этот шлифовальный станок? Шлифование массива древесины различных пород (мягкие и твердые породы), шлифование плитных материалов с различными свойствами (МДФ, ДВП, ХДФ, ОСП, ДСтП, ЦСП), шлифование облицовочных материалов (шпон различных пород древесины, слоистый пластик, пленки ПВХ, металл), шлифование окрашенных поверхностей (грунт, лак, краска, масло), шлифование пластиков, оргстекла, слюды, металла, цементных плит, пенопласта, минеральной ваты и т.д. Шлифовально-калибровальные станки применяются в следующих видах производств: корпусная мебель, стулья, столы, двери, окна, подоконники, стеновые панели, паркет и паркетная доска, доска пола, мебельный щит, разделочные доски, мебельные фасады, погонаж, облицовочные панели, потолочные панели, печатные платы, пластиковые подоконники, вентилируемые фасады, изделия из оргстекла и т.д.

Преимущества:

• BULDOG-MAXX является тяжелым индустриальным калибровально-шлифовальным станком. Предназначен он исключительно для серьезных крупных производств, рассчитан на трехсменную промышленную эксплуатацию. Способен выдерживать серьезные нагрузки и выдавать очень высокое качество.
• Промышленный тип деревообрабатывающего станка подразумевает возможность установки машины в технологический поток по шлифованию или отделке. BULDOG-MAXX имеет неподвижный по высоте конвейер подачи и идеально подходит для линий.
• Отдельный привод на каждый рабочий шлифовальный узел. Есть возможность независимого отключения одного из узлов.
• Достаточно серьезные мощности электродвигателей (от 15 кВт – на каждую шлифовальную группу) позволяют шлифовать и при этом не задумываться о перегрузке. Заложенный коэффициент запаса впечатляет.
• Тяжелая сварная станина из толстостенного металла. Обеспечивается стабильность конструкции и как следствие, точность обработки с выдержанными размерами. Далеко не каждый производитель шлифовальных станков может похвастаться большой массой, а ХОУФЕК – может.
• Настройка на рабочую высоту осуществляется шлифовальными агрегатами. Блок со шлифовальными узлами перемещается по четырем прецизионным направляющим, что обеспечивает точность 0,1 мм.
• Максимально широкая линейка вариантов и сочетания шлифовальных узлов. Шлифовалка BULDOG-MAXX имеет все необходимые сочетания шлифовальных агрегатов, за исключением поперечной шлифовальной группы.
• Автоматическое центрирование подающего конвейера – сервисная функция. Оператору не нужно обращать внимание ушла лента конвейера влево или вправо: все отслеживает сенсор. Конвейер сам центрируется и вероятность повреждения его сводится к нулевой.
• Все возможные защиты и предохранители. Многие конкурирующие производители (в основном этим грешат итальянские фирмы) экономят на защитах и умалчивают этот факт. А для чешской фирмы ХОУФЕК нет разницы, для какой страны предназначен станок: тепловые реле, защита от перегрузок, все концевые выключатели, предохранители и надежные тормоза - все стоит в станке по умолчанию.

Комплектация:

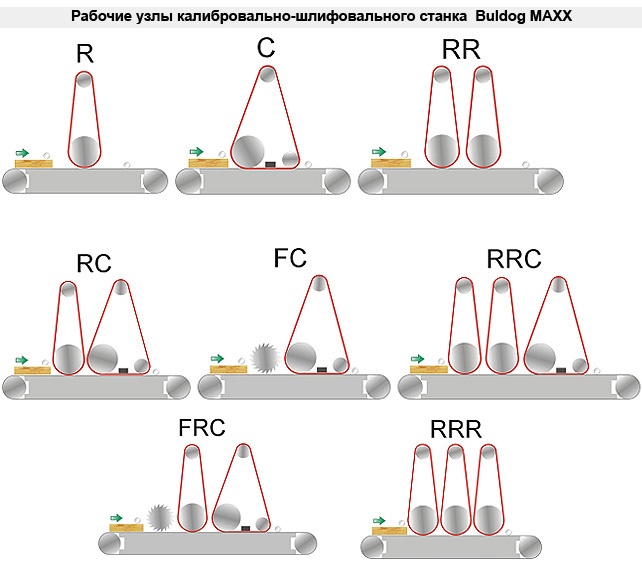

• 3 типа рабочих агрегатов: калибровальный (R), шлифовальный (С) и фрезерно-строгальный (F). Контактный калибровальный вал тип R достаточного диаметра для большого съема материала за один проход. Комбинированный шлифовальный узел С – контактный обрезиненный вал с утюжком – комбинация для удаления волн от шлифовальной ленты. Строгально-фрезерный вал (F) – вал с твердосплавными пластинками, равномерно распределенными по спирали. Еще его называют вал типа «кукуруза». Он предназначен для строгания широких древесных заготовок со съемом до 7 мм. Фактически узел работает как рейсмусовый станок. У некоторых производителей калибровалок такие типы шлифовальных узлов могут называться RK, RT, T, K, KRT, KRR, HPL и т.д.
• CNC touch screen panel (ЧПУ станка с сенсорным экраном). Все управление шлифовальным станком сведено на один экран, отображаются и задаются все размеры, скорости, нагрузки, видны неисправности, все русифицировано, удобно графически.
• Шлифовальные обрезиненные валы различной твердости диаметром 240 мм
• Большая длина шлифовальной ленты – 2620 мм
• Автоматический запуск звезда-треугольник на каждый узел
• Цифровой счётчик положения рабочих шлифовальных групп с точностью 0,1 мм
• Автоматическое центрирование шлифовальной ленты
• Пневматическое натяжение шлифовальной ленты с возможностью регулировки давления
• Одна шлифовальная лента для настройки и регулировки станка (другой инструмент в базовую комплектацию не входит)
• Инструкция по эксплуатации (технический паспорт на станок) на русском языке

Дополнительные изображения

По запросу:

• Работающие с массивом древесины знают, что шлифовать надо всегда вдоль волокон. Но станки BULDOG-MAXX шлифуют не только дерево, но и МДФ, художественный шпон, мягкие грунты и т.д. Для этих операций зачастую нужен узел поперечного шлифования. И у чешских станков есть на выбор три типа таких поперечных групп с электронными секционными утюжками и шевронной лентой-подложкой.
• Усиление мощности двигателя возможно до 30 кВт. Россияне любят большие мощности и в силу относительно недорогой электроэнергии стараются покупать деревообрабатывающие станки помощнее.
• Каждый шлифовальный узел станка МАХХ может иметь электродвигатель с инвертором (частотным преобразователем). Это дает возможность более гибко подходить к выбору режима шлифования. Особенно необходимо плавно подбирать скорости шлифования поверхностей после грунтовки, покраски, лакировки, твердых экзотических пород древесины, пластиков, композитных плит, металла. Важный момент: у станков BULDOG-МАХХ ставится именно инвертор (преобразовать частоты), а не вариатор (механическое устройство), что является несомненным преимуществом чешских станков ХОУФЕК.
• Калибровально-шлифовальный станок БУЛЬДОГ-МАКС имеет один или несколько контактных валов. Опционально можно выбрать любую твердость из всего ряда: 30, 45, 60, 90 SH или металл.
• Описываемая модель имеет целых 4 типа контактных утюжков. Можно выбрать нужный вариант для следующих типов изделий: мебельный щит (в том числе и не строганый склеенный на гладкую фугу мебельный щит), массивная доска различных пород древесины, доска пола, паркетная доска, наборный художественный паркет, фанерованные двери, шпонированные стеновые панели, плиты (ЦСП, ДСП, МДФ, ХДФ, ОСП и т.д.), филенчатые двери, мебель корпусная, столешницы, стулья, окна, подоконники, да много чего еще.
• Обдувы шлифовальной ленты в шлифовальном станке Buldog MAXX доступны в двух вариациях. Первый обдув – неподвижно зафиксированная трубка с калиброванными отверстиями – работает по таймеру и только тогда, когда в станке реально есть объект для шлифования. Второй тип обдува – балка с системой осцилляции и со специальными соплами – ко всем преимуществам вышеописанного обдува добавляет еще одно: полностью исключаются все «мертвые зоны» при продуве.
• Позиционер заготовки автоматический. Все шлифовально-калибровальные станки из модельного ряда чешской фирмы HOUFEK имеют позиционер заготовки (не автоматический). Автомат же бывает иногда необходим при работе с крупными изделиями (мебельный щит, двери, окна, стеновые панели).
• Прижимы для коротких заготовок как правило требуются в производстве мебели для ванных комнат (небольшие фасады ящиков, малые элементы) и производстве стульев (шлифование ножек, царг, поперечин и т.д.).
• Двухстороннее удлинение рабочего стола у шлифовального станка МАХХ выполнено стационарным. Калибровалки как правило имеют впереди стол или рольганг, а удлинения позволяют увеличить базу станка. Подчас это просто необходимо.
• Некоторые сервисные опции дают возможность оператору станка производить перенастройки в автоматическом режиме, без остановки и выключения.
• Внешний щеточный модуль имеет целью механическую очистку поверхности от налипшей пыли. На практике мы значительно расширили его возможности и знаем некоторые секреты применения.
• Также на выходе из станка можно поставить обдув поверхностей отшлифованных заготовок от налипшей пыли. Ведь даже отличная аспирационная система не может удалить абсолютно всю пыль.
• Вакуумный стол и мощная помпа к нему необходимы при шлифовании заготовок небольшой площади или при финишном/промежуточном шлифовании по грунту и лаку.
• Автоматические заслонки с приводами на каждое аспирационное отверстие станка удобны при частой смене типа шлифования или при недостаточно хорошей аспирационной системе.
• Различные варианты упаковок станков HOUFEK бывают полезны при отправке железнодорожным или автомобильным транспортом. Можно заказать либо обрешетку станка, либо упаковку в глухой деревянный ящик. А стандартно все наши станки упакованы в термоусадочную пленку.
