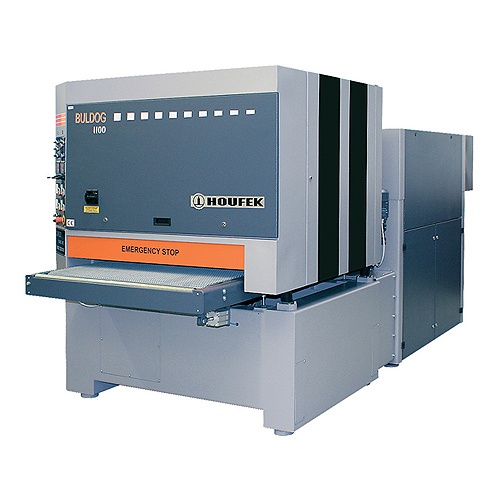

Калибровально-шлифовальный станок BULDOG DUPLEX 1100
Детальное описание
Назначение
Калибровально-шлифовальный двухсторонний станок Buldog DUPLEX (ДУПЛЕКС) предназначен для калибрования (выравнивания заготовки в размер по толщине) и шлифования (получения требуемой шероховатости поверхности) плоскостей заготовок одновременно с двух сторон. Для чего нужен этот шлифовальный станок? Шлифование массива древесины различных пород (мягкие и твердые породы), шлифование плитных материалов с различными свойствами (МДФ, ДВП, ХДФ, ОСП, ДСтП, ЦСП), шлифование пластиков, оргстекла, слюды, металла, цементных плит, пенопласта, минеральной ваты и т.д. Подобные шлифовально-калибровальные станки применяются в следующих видах производств: корпусная мебель, столы, двери, окна, подоконники, стеновые панели, паркет и паркетная доска, доска пола, мебельный щит, облицовочные панели, потолочные панели, печатные платы, пластиковые подоконники, вентилируемые фасады, изделия из оргстекла и т.д.
Преимущества:
- Калибровально-шлифовальный двухсторонний станок BULDOG-DUPLEX сделан на базе шлифовальных станков BULDOG-7. Главное достоинство – одновременное двухстороннее калибрование и шлифование заготовок. Это удобно и избавляет от необходимости пропускать детали через станок дважды.
- Отработанная годами конструкция этого деревообрабатывающего (хотя шлифует он не только древесину, но и пластики, металл и т.д.) станка – лучшая гарантия качества.
- Промышленный тип деревообрабатывающего станка подразумевает возможность установки машины в технологический поток по шлифованию или отделке. Калибровально-шлифовальный станок DUPLEX имеет неподвижный по высоте конвейер подачи и идеально подходит для линий.
- Отдельный привод на каждый рабочий шлифовальный узел. Есть возможность независимого отключения одного из узлов.
- Тяжелая сварная станина из толстостенного металла. Обеспечивается стабильность конструкции и как следствие, точность обработки с выдержанными размерами. Далеко не каждый производитель шлифовальных станков может похвастаться большой массой, а ХОУФЕК – может.
- Настройка на рабочую высоту осуществляется и шлифовальными агрегатами и конвейерами подачи. Блок со шлифовальными узлами перемещается по четырем прецизионным направляющим, что обеспечивает точность 0,1 мм.

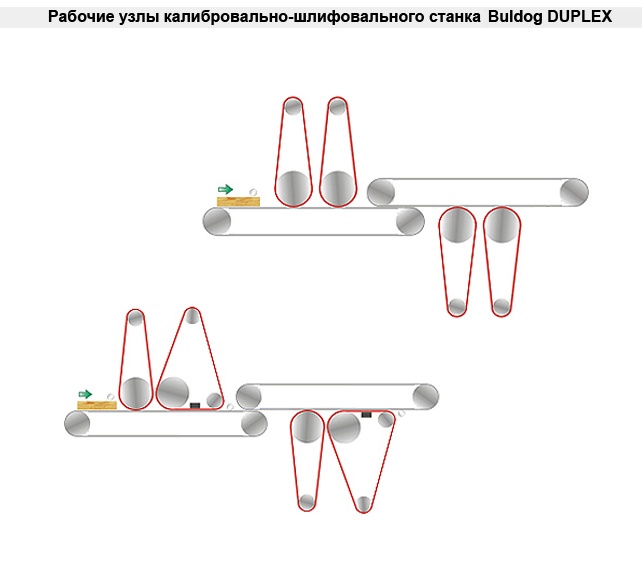

- Два типа сочетаний узлов RR-RR и RC-RC перекрывают большинство задач по калибровке и шлифовке поверхностей. Станок может работать почти по всем деталям, за исключением коротких заготовок и тонкого межслойного шлифования.
- Все возможные защиты и предохранители. Многие конкурирующие производители (в основном этим грешат итальянские фирмы) экономят на защитах и умалчивают этот факт. А для чешской фирмы ХОУФЕК нет разницы, для какой страны предназначен станок: тепловые реле, защита от перегрузок, все концевые выключатели, предохранители и надежные тормоза - все стоит в станке по умолчанию.
Комплектация:
- 2 типа рабочих агрегатов: калибровальный (R) и шлифовальный (С). Контактный калибровальный вал тип R достаточного диаметра для большого съема материала за один проход. Комбинированный шлифовальный узел С – контактный обрезиненный вал с утюжком – комбинация для удаления волн от шлифовальной ленты. У некоторых производителей калибровалок такие типы шлифовальных узлов могут называться RK, RT, T, K, KRT, KRR, и т.д.
- Шлифовальные обрезиненные валы различной твердости диаметром 160 мм с возможностью увеличения до 200 мм.
- CNC touch screen panel (ЧПУ станка с сенсорным экраном). Все управление шлифовальным станком сведено на один экран, отображаются и задаются все размеры, скорости, нагрузки, видны неисправности, все русифицировано, удобно графически.
- Автоматический запуск звезда-треугольник на каждый узел
- Цифровой счётчик положения рабочих шлифовальных групп и конвейеров с точностью 0,1 мм
- Автоматическое центрирование шлифовальной ленты
- Пневматическое натяжение шлифовальной ленты с возможностью регулировки
- Одна шлифовальная лента для настройки и регулировки станка (другой инструмент в базовую комплектацию не входит)
- Инструкция по эксплуатации (технический паспорт на станок) на русском языке
Дополнительные изображения
По запросу:
- Усиление мощности двигателя возможно до 15 или 18 кВт. Россияне любят большие мощности и в силу относительно недорогой электроэнергии стараются покупать деревообрабатывающие станки помощнее.
- На каждый шлифовальный узел можно поставить двухскоростной электродвигатель. Это дает возможность шлифовать различные материалы в разных режимах. Например, мягкие породы древесины надо пропускать через станок медленно, а шлифовальная лента при этом должна вращаться быстро.
- Каждый шлифовальный узел двухстороннего станка DUPLEX может иметь электродвигатель с инвертором (частотным преобразователем). Это дает возможность более гибко подходить к выбору режима шлифования. Особенно необходимо плавно подбирать скорости шлифования поверхностей твердых экзотических пород древесины, пластиков, композитных плит, металла. Важный момент: у станков DUPLEX ставится именно инвертор (преобразовать частоты), а не вариатор (механическое устройство), что является несомненным преимуществом чешских станков ХОУФЕК.
- Бесступенчатое изменение скорости подачи заготовок идет взамен двум дискретным скоростям подачи. Весьма полезная опция, направленная как раз на точный подбор относительных скоростей шлифования.
- ЧПУ станка – touch screen панель с графическим интерфейсом – стоит в качестве стандартного управления. Опционально можно поставить электромеханическое управление станком. Иногда это бывает проще и удобнее в обслуживании, если персонал на производстве не самый опытный.
- Калибровально-шлифовальный двухсторонний станок DUPLEX имеет четыре контактных вала. Опционально можно выбрать любую твердость из всего ряда: 30, 45, 60, 90 SH или металл. А диаметр вала может быть 160 или 200 мм.
- Описываемая модель имеет только два типа контактных утюжков: жесткий и пневматический с подъемом/опусканием по таймеру. Можно выбрать нужный вариант для следующих типов изделий: мебельный щит (склеенный на гладкую фугу или минишип), массивная доска различных пород древесины, доска пола, паркетная доска, фанерованные двери, шпонированные стеновые панели, плиты (ЦСП, ДСП, МДФ, ХДФ, ОСП и т.д.), филенчатые двери, мебель корпусная, столешницы, окна, подоконники, и т.д.
- Обдувы шлифовальной ленты в шлифовальном станке DUPLEX доступны в двух вариациях. Первый обдув – неподвижно зафиксированная трубка с калиброванными отверстиями – работает по таймеру и только тогда, когда в станке реально есть объект для шлифования. Второй тип обдува – балка с системой осцилляции и со специальными соплами – ко всем преимуществам вышеописанного обдува добавляет еще одно: полностью исключаются все «мертвые зоны» при продуве.
- Автоматическое центрирование подающего конвейера – сервисная функция. Оператору не нужно обращать внимание ушла лента конвейера влево или вправо: все отслеживает сенсор. Конвейер сам центрируется и вероятность повреждения его сводится к нулевой.
- Позиционер заготовки автоматический. Все шлифовально-калибровальные станки из модельного ряда чешской фирмы HOUFEK имеют позиционер заготовки (не автоматический). Автомат же бывает иногда необходим при работе с крупными изделиями (мебельный щит, двери, окна, стеновые панели).
- Прижимы для коротких заготовок как правило требуются в производстве мебели для ванных комнат (небольшие фасады ящиков, малые элементы) и производстве стульев (шлифование ножек, царг, поперечин и т.д.).
- Двухстороннее удлинение рабочего стола у двухстороннего шлифовального станка DUPLEX выполнено стационарным. Калибровалки как правило имеют впереди стол или рольганг, а удлинения позволяют увеличить базу станка. Подчас это просто необходимо.
- Некоторые сервисные опции дают возможность оператору станка производить перенастройки в автоматическом режиме, без остановки и выключения.
- Внешний щеточный модуль имеет целью механическую очистку поверхности от налипшей пыли. На практике мы значительно расширили его возможности и знаем некоторые секреты применения.
- Также на выходе из станка можно поставить обдув поверхностей отшлифованных заготовок от налипшей пыли. Ведь даже отличная аспирационная система не может удалить абсолютно всю пыль.
- Вакуумный стол и мощная помпа к нему необходимы при шлифовании заготовок небольшой площади или при финишном/промежуточном шлифовании по грунту и лаку.
- Автоматические заслонки с приводами на каждое аспирационное отверстие станка удобны при частой смене типа шлифования или при недостаточно хорошей аспирационной системе.
- Различные варианты упаковок станков HOUFEK бывают полезны при отправке железнодорожным или автомобильным транспортом. Можно заказать либо обрешетку станка, либо упаковку в глухой деревянный ящик. А стандартно все наши станки упакованы в термоусадочную пленку.
Технические характеристики калибровально-шлифовального станка Buldog DUPLEX 1100 |
||||||
Максимальная ширина обработки, мм | 1100 | |||||
Доступные варианты узлов | RR-RR | RC-RC | ||||
Минимальная длина заготовки, мм | 1300 | |||||
Мощность главных электродвигателей, кВт | 4 х 11 ( 15, 18)* | |||||
Скорость подачи, м/мин | 4,5 и 9,0 (3…12)* | |||||
Диаметры обрезиненных валов, мм | 4 х 120 | |||||
Твердость первых обрезиненных валов, SH | 90 | |||||
Твердость вторых обрезиненных валов, SH | 45 | |||||
Длина шлифовальных лент, мм | 1900 | |||||
Скорость вращения шлифовальных лент, м/с | 18,5 (3,0…24,0)* | |||||
Расход сжатого воздуха (без обдува лент), л/мин | 15…20 | |||||
Расход сжатого воздуха (с обдувом лент), л/мин | 500…800 | |||||
Минимальное рабочее давление в пневмосети, МПа | 5 | |||||
Диаметр патрубков аспирации, мм | 4 х 150 | |||||
Минимальная производительность аспирации, куб.м./час | 4000 | |||||
Минимальная скорость воздушного потока, м/с | 20…25 | |||||
Габаритные размеры станка (L x W x H), м | 4,0 х 1,5…2,1 х 2,25 | |||||
Габаритные размеры станка: длина, мм | 4200 | |||||
ширина, мм | 1500 | 1900 | 2100 | |||
высота, мм | 2250 | |||||
Масса станка, кг | 4400 | 4500 |
