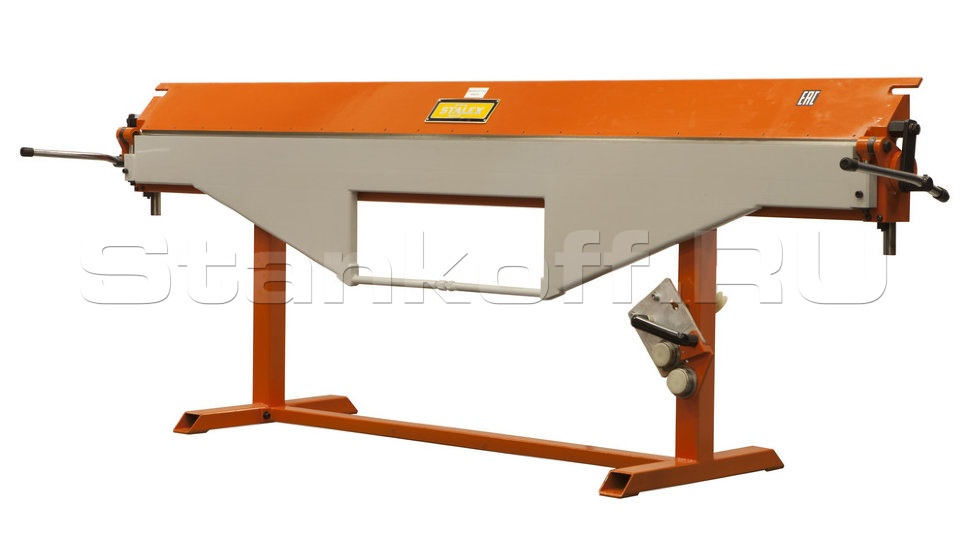

Станок листогибочный ручной BSM 2540
Детальное описание
Станок серии BSM – это проходный станок с ручным приводом, имеет жесткую сварную конструкцию, эксцентриковый механизм и направляющий вертикальный узел перемещения прижимной балки, сплошной стальной уголок имеет острую геометрию для получения на заготовках малый R при гибки, роликовый отрезной нож входит в стандартную комплектацию, гибочная балка имеет узел настройки прямолинейности. Станок идеально подходит для работы с черной и оцинкованной сталью – 0,7мм (с временным сопротивлением или прочностью σв ≤400МПа). Станок идеально подходит для работы с черной и оцинкованной сталью – 0,8мм (с временным сопротивлением или прочностью σв ≤320МПа)
Станок BSM 2540/0.8 является универсальным для работы с отливами, откосами, доборными элементами кровли, в том числе и для работы с крупногабаритными изделиями - такие как квадратная вентиляция (общие габаритные размеры верхней прижимной балки составляют 170х170 мм (высота х глубина)). Возможность гибки от 0° до 135° – за один гиб, гибка до 180° – с дожатием в прижимной балке.
Особенности

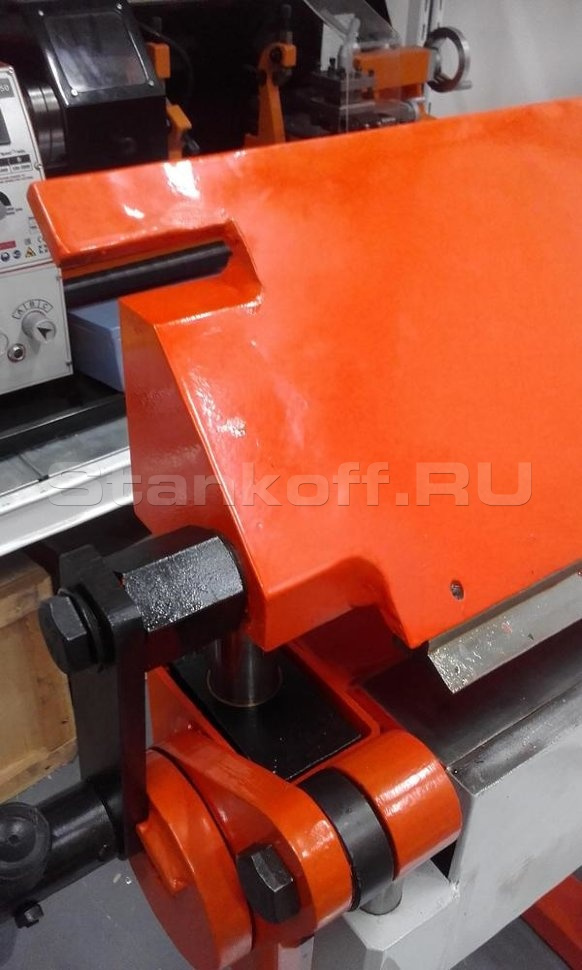

- Направляющий вертикальный узел перемещения прижимной балки, позволяет фиксировать лист с более сильным усилием-прижимом по всей длине станка

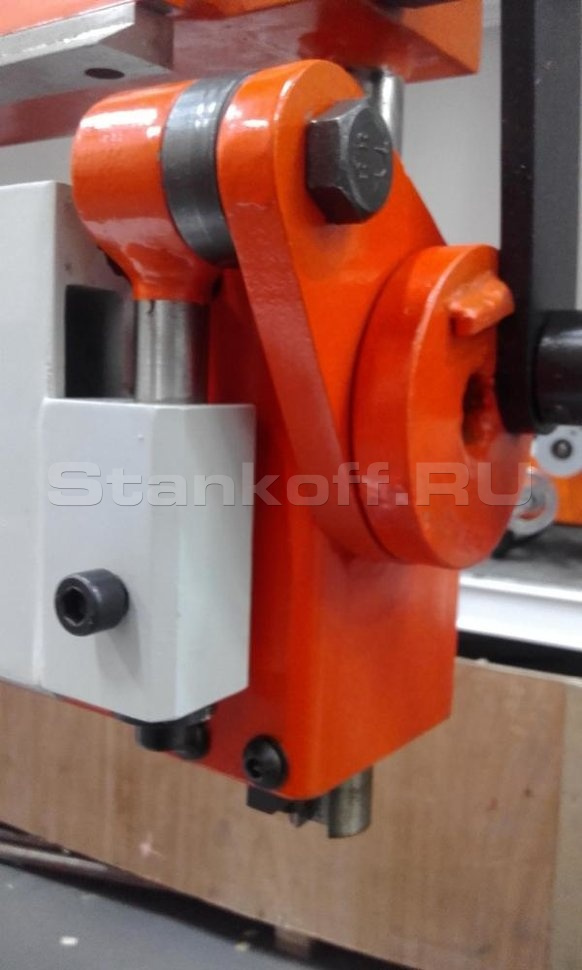

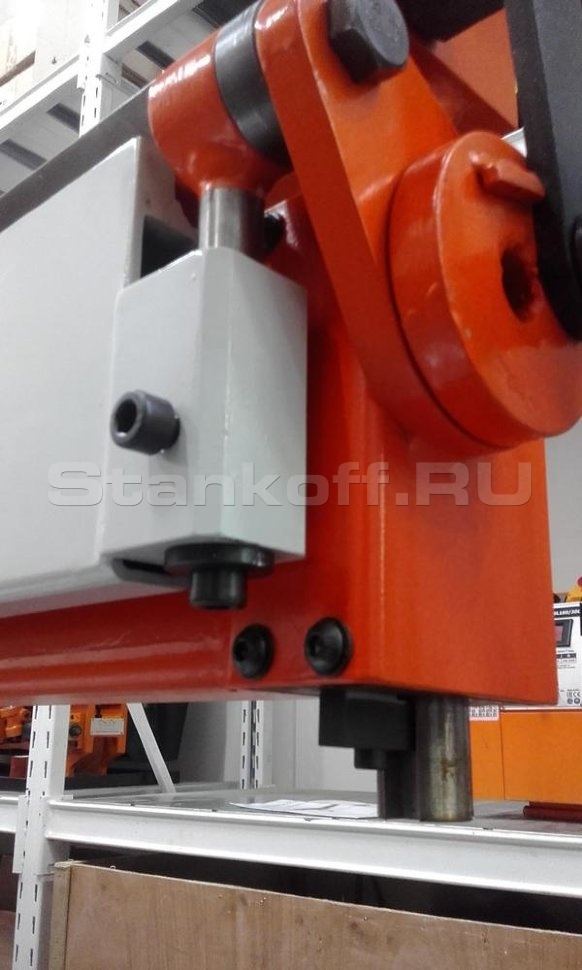

- Эксцентриковый (кривошипный) механизм с ограничителем – позволяет быстро и удобно прижимать заготовки
- На эксцентрике установлен стопор не позволяющей балке опускаться в верхнем положении и фиксирующий балку в нижнем положении
- Гибка до 180° – с дожатием в прижимной балке, угол гиба 150° для полок до 15мм и 135° для полок более 15мм.
- Комплектуются роликовый ножом для раскроя металла (в стандартной комплектации)
- Удобное место для размещения роликового ножа, во время гибки листа
- Рабочие поверхности прижимной, основной и гибочной балок изготовлены из легированной высокопрочной стали
- Стальной сплошной уголок, отвечающий за прижим листа, крепится к прижимной балке через резьбовые соединения
- Регулировка прижимной балки относительно основной и гибочной балок – фронтальное смещение
- Регулировка прижимной балки в вертикальной плоскости
- Регулировка гибочной балки, через узел настройки прямолинейности
- Регулировка гибочной балки в вертикальной плоскости
- Разборные стойки для облегчения транспортировки
- Отверстия для крепления станка к полу

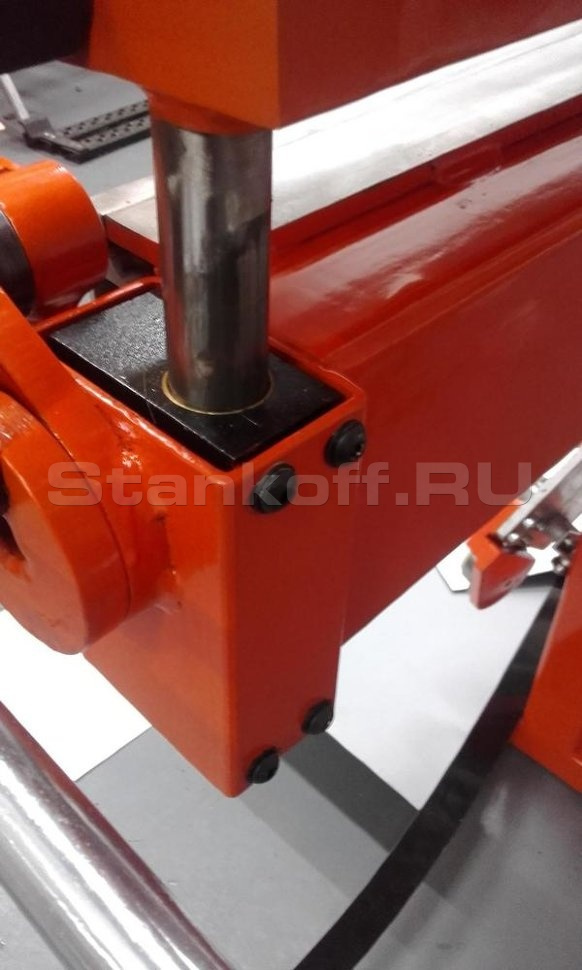

Вертикальный подъём прижимной балки – 55 мм

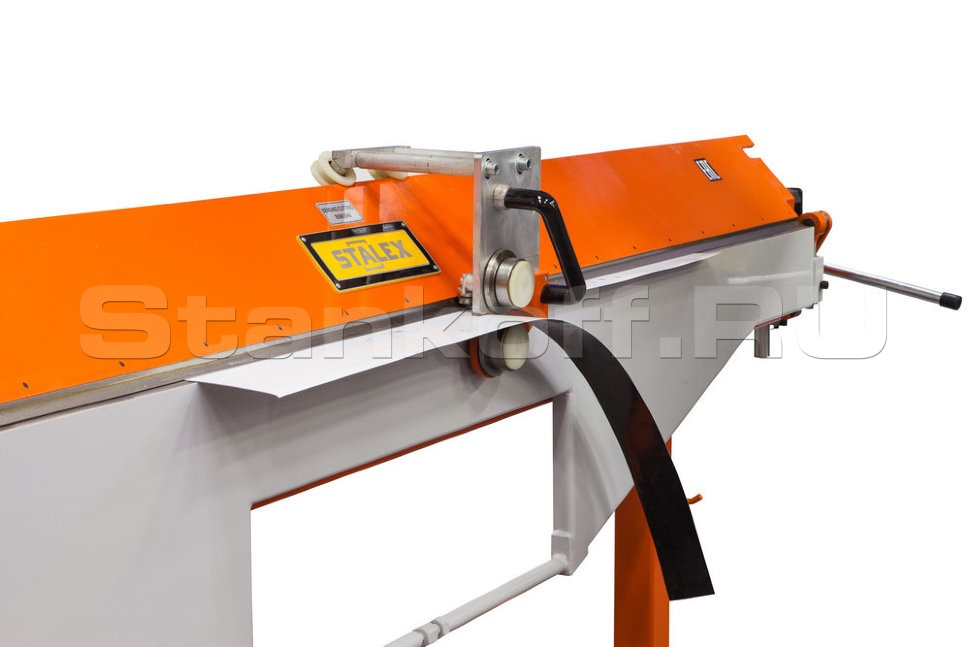

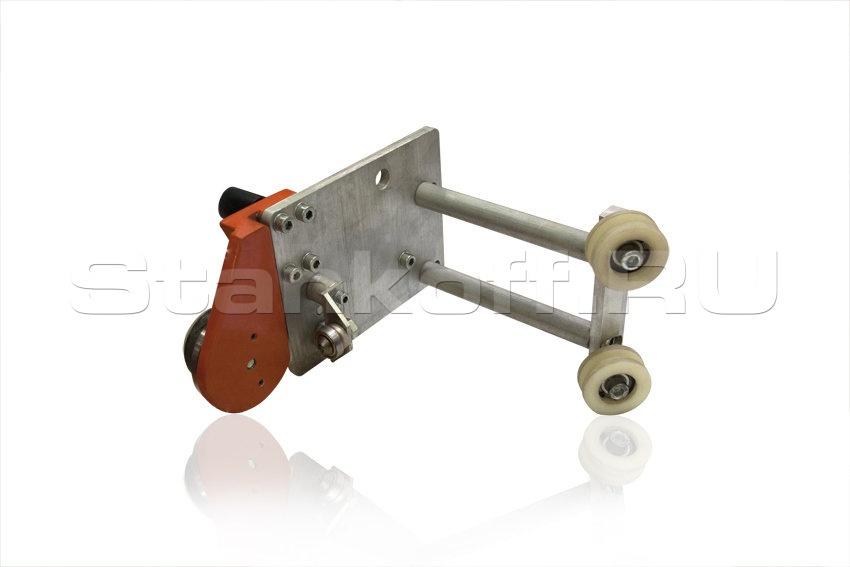

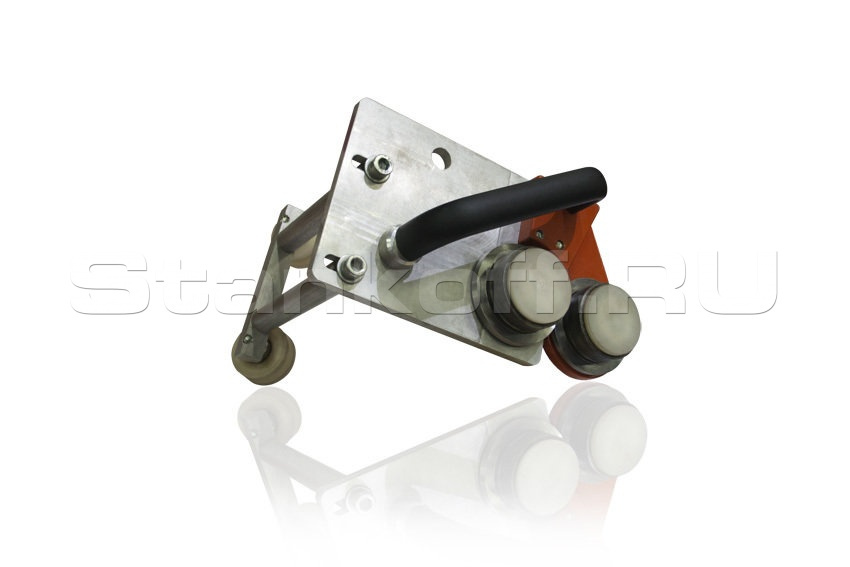

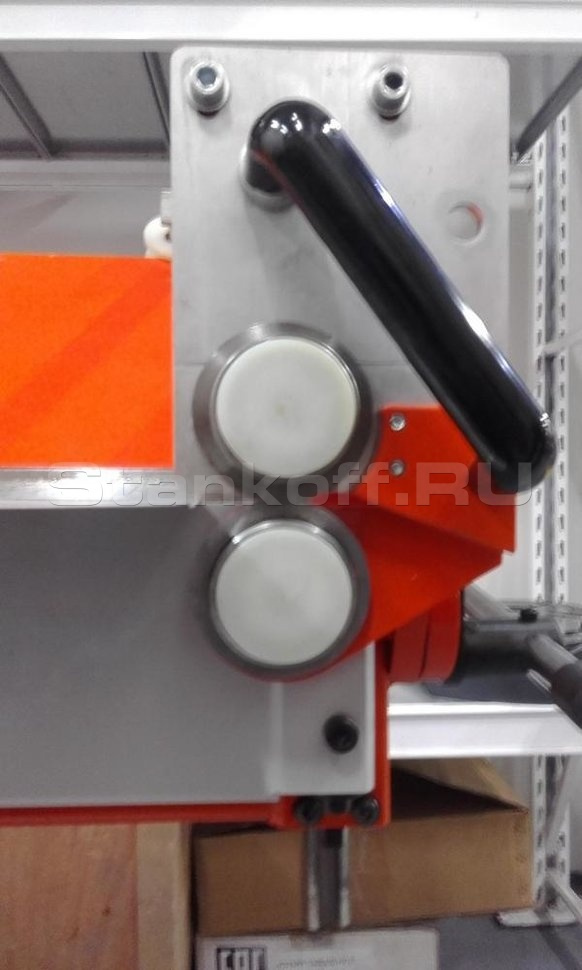

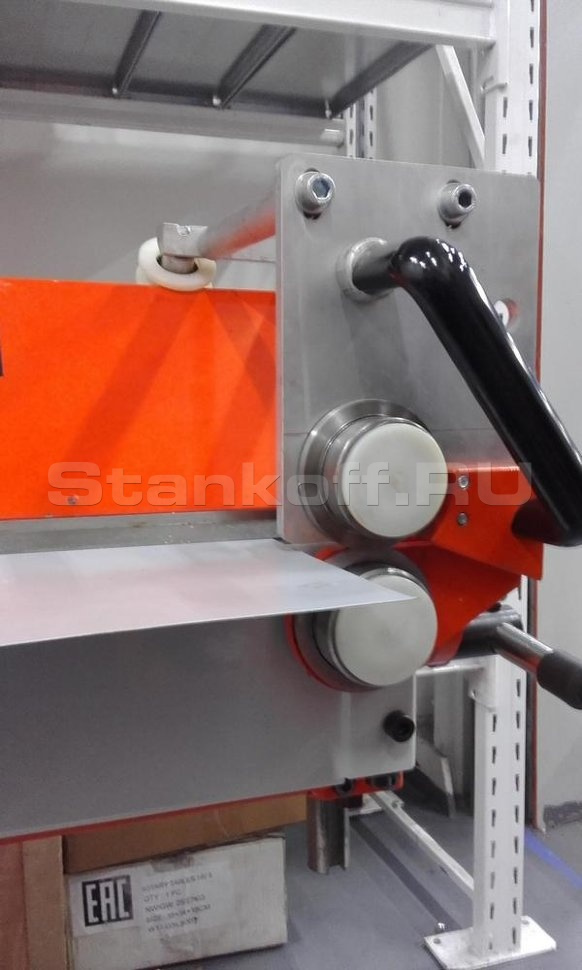

Комплектуются роликовый ножом для раскроя металла (в стандартной комплектации)

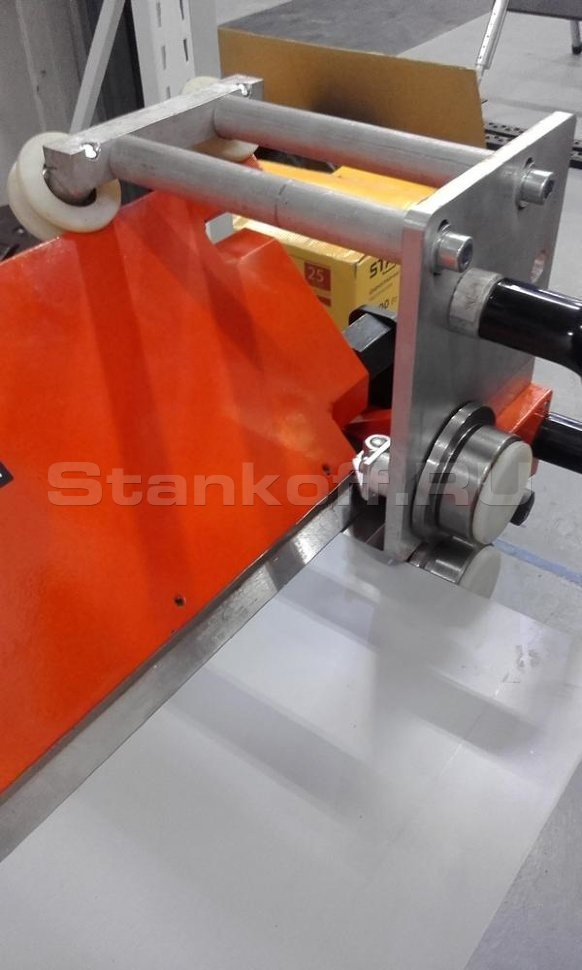

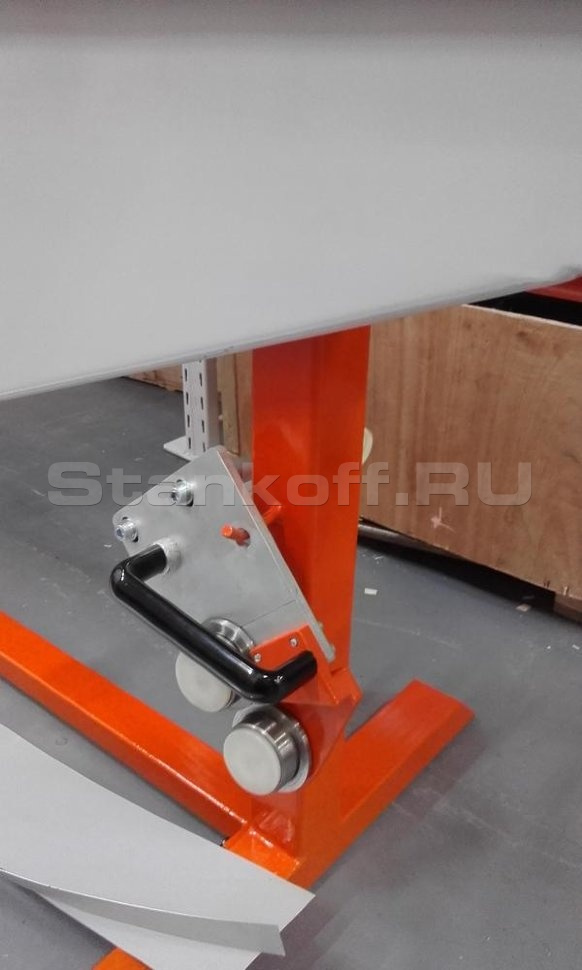

Удобное место для размещения роликового ножа, во время гибки листа

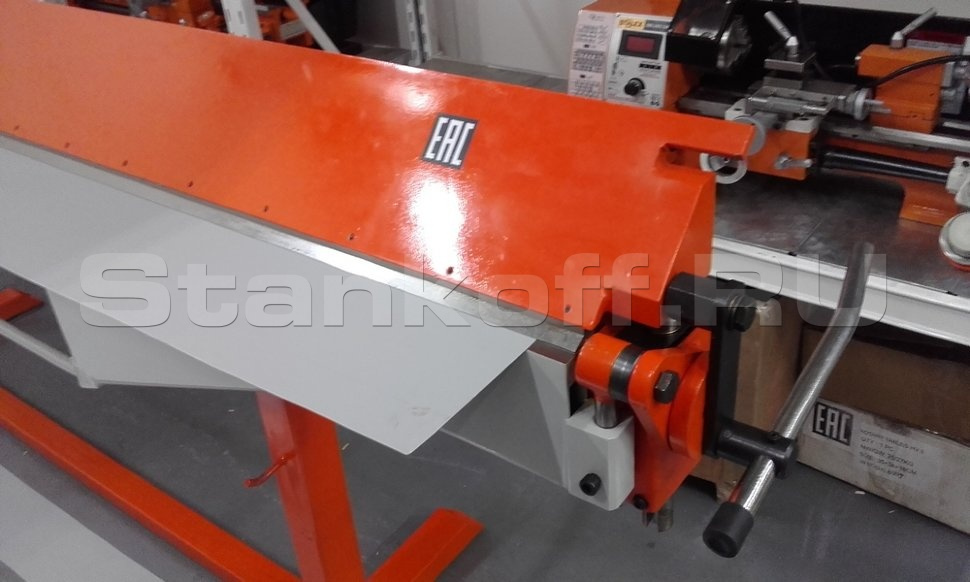

Рабочая длина (гибка и резка) – 2540 мм

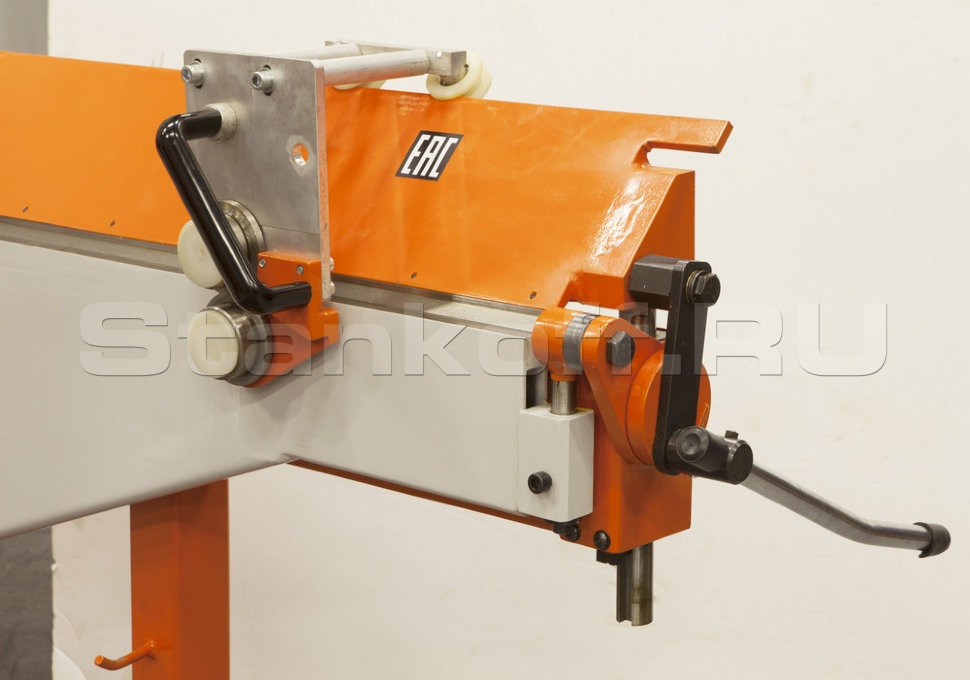

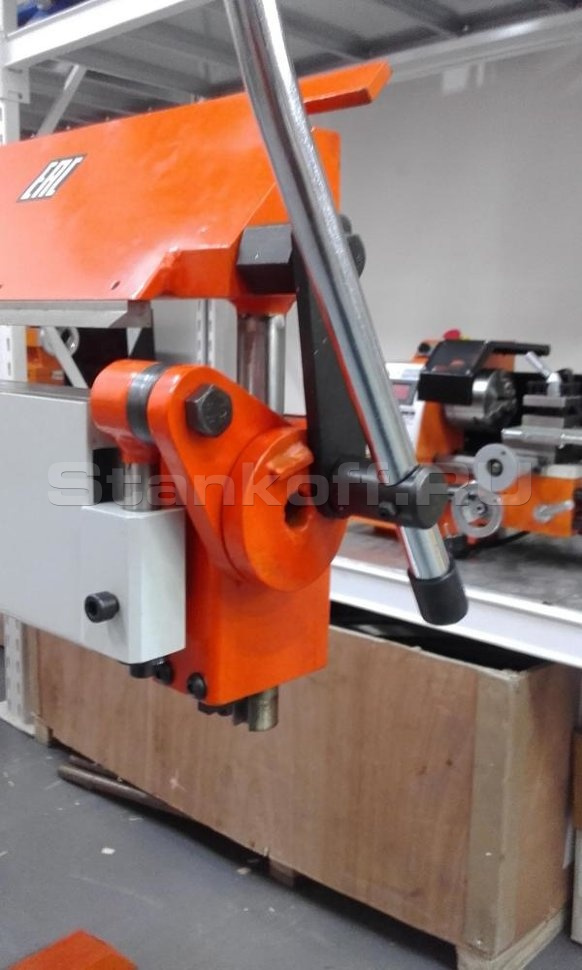

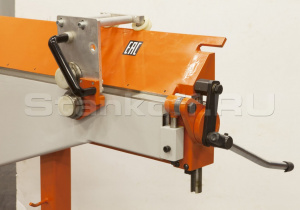

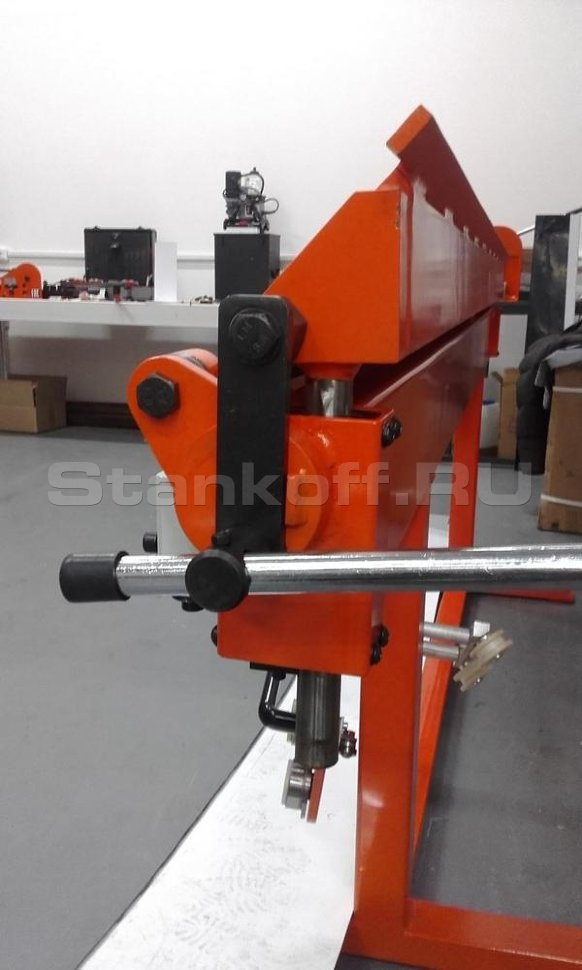

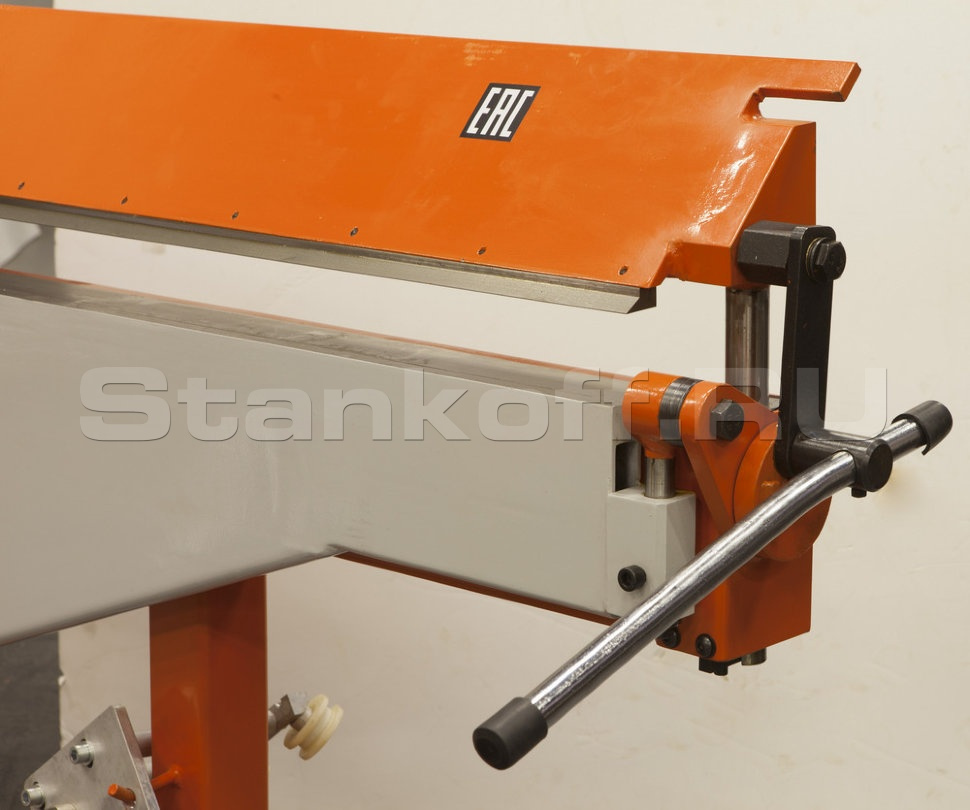

Эксцентриковый (кривошипный) механизм с ограничителем – позволяет быстро и удобно прижимать заготовки

На эксцентрике установлен стопор не позволяющей балке опускаться в верхнем положении и фиксирующий балку в нижнем положении

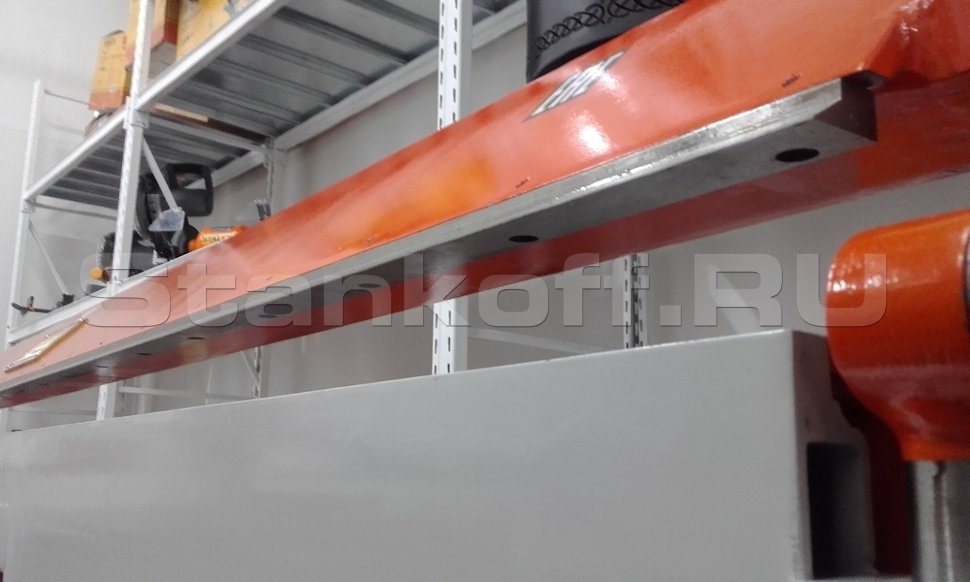

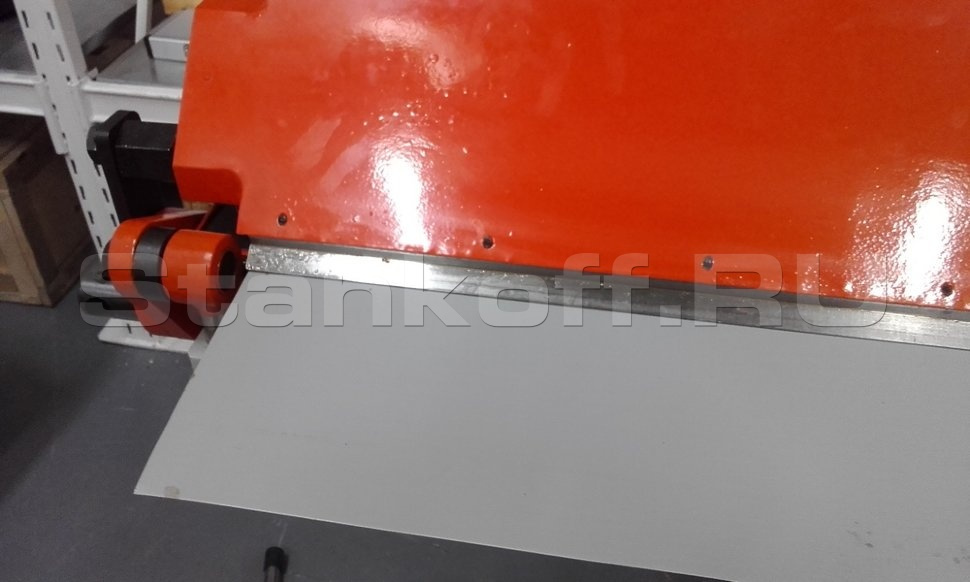

Стальной сплошной уголок, отвечающий за прижим листа, крепится к прижимной балке через резьбовые соединения

Регулировка прижимной балки в вертикальной плоскости

Регулировка гибочной балки, через узел настройки прямолинейности
Макс. рабочая длина (гибка и резка), мм | 2540 |
Макс. толщина материала, сталь σв ≤320МПа, мм | 0,8 |
Макс. толщина материала, сталь σв ≤400МПа, мм | 0,7 |
Макс. угол гибки | 135º за один гиб |
Ширина (толщина) гибочной балки, мм | 15 |
Вертикальный подъём прижимной балки, мм | 55 |
Расстояние листа после резки до прижимной балки, мм | 45 |
Габариты упаковки (ДхШхВ), мм | 3000х780х500 |
Масса нетто/брутто, кг | 225/290 |
