Станок профилегибочный ручной TG-50
+7 (995) 888-07-13
Детальное описание

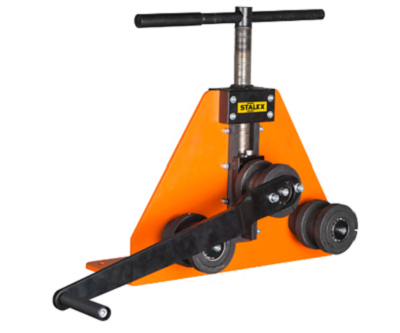

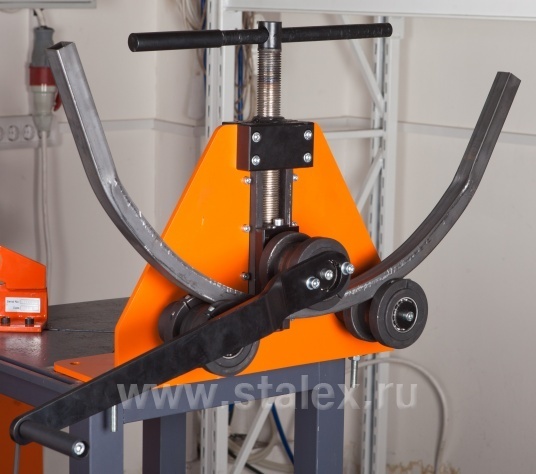

Stalex TG-50 – механический профилегиб с наружными роликами, удобен при работе с заготовкой «колесо» или «круг». Рабочие ролики легко выдвигаются с валов для съёма получаемой заготовки. Предназначен для гибки труб профильного и круглого сечения из металла или другого материала по заданному радиусу, методом прокатки.

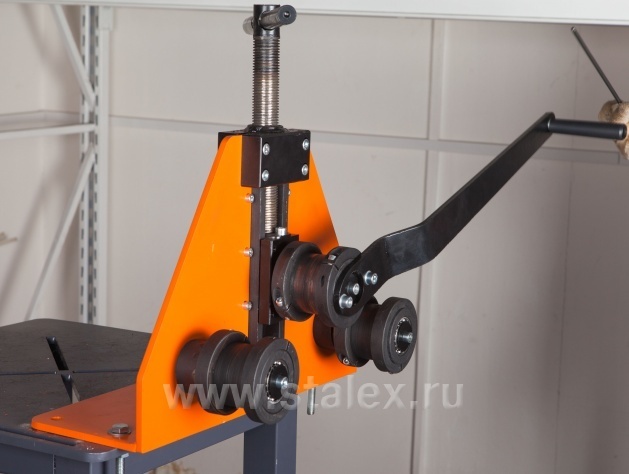

На верхнем прижимном ролике крепится рычаг (ручка) для прокатывания заготовок.
Толщина стенки профильной и круглой трубы 1.5-2 мм.
Профильная труба – макс. размер 50х30х1,5мм (плашмя).
Профильная труба – макс. размер 30х30х2мм.
Круглая труба - макс. размер Ø30х2мм.
В стандартной комплектации станок оснащен универсальным комплектом роликов для работы с профильной трубой от 15х15 до 40х40 и 50х30мм.
Дополнительно можно приобрести ролики под круглую трубу – до Ø30мм.
Все ролики изготовлены из Стали 45 (конструкционная углеродистая качественная) и закалены.
Таблица гибки для разных заготовок
| Сталь, мм | 20х20х2 |
25х25х2 |
30х30х2 |
40х40х1.5 |
| Медь, мм | 20х20х2.2 | 25х25х2.2 | 30х30х2.2 | 40х40х2.2 |
| Алюминий, мм | 20х20х2.5 | 25х25х2.5 | 30х30х2.5 | 40х40х2.5 |
| Минимальный радиус, мм | 150 | 160 | 240 | 250 |
| Минимальный диаметр, мм | 300 | 320 | 480 | 500 |
| Технические характеристики профилегиба TG-50 | |
| Круглая труба (опция), мм | Ø30х2 |
| Квадратная труба, мм | 30х30х2 |
| Прямоугольная труба, мм | 50х30х1,5 |
| Диаметр верхнего ролика | 65 мм |
| Рабочая длинна верхнего ролика | 46 мм |
| Диаметр нижнего ролика | 65 мм |
| Рабочая длинна нижнего ролика | 46 мм |
| Максимальное расстояние между верхним и нижними роликами | 55 мм |
| Межосевое расстояние между нижними роликами | 280 мм |
| Габариты, мм | 500х350х400 |
| Вес, кг | 40 |
