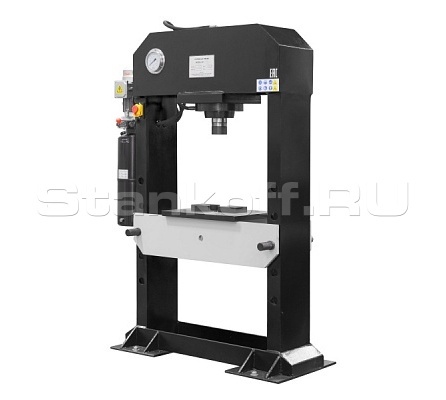

Гидравлический пресс напольный HP-50
+7 (995) 888-07-13
Детальное описание
Гидравлический пресс Stalex HP-50 предназначен для работы в ремонтных и сборочных цехах, используется для сборки узлов под давлением (пример: сборка игольчатых подшипников, запрессовка подшипников в агрегаты машин, в том числе и погонных подшипников). Так же на данном прессе возможно вести работы связанные с корректировкой положения элементов детали, запрессовка втулок в глухих и сквозных отверстиях, замыкание стопорных колец соответственного размера, пробивку отверстий и другие виды операций.
Так же гидравлические прессы Stalex HP являются идеальным оборудованием для автомобильной отрасли. Пресс предназначен для сгибания, монтажа и демонтажа, прессования и растягивания, склепки, штамповки, испытания под нагрузкой, испытания сварки и т.д. Используя специальные формы, можно штамповать различные автомобильные запчасти. Благодаря регулировке положения рабочего стола, можно выполнять обработку высоких деталей, это особенно полезно для монтажа и демонтажа тяжелых автомобильных деталей.

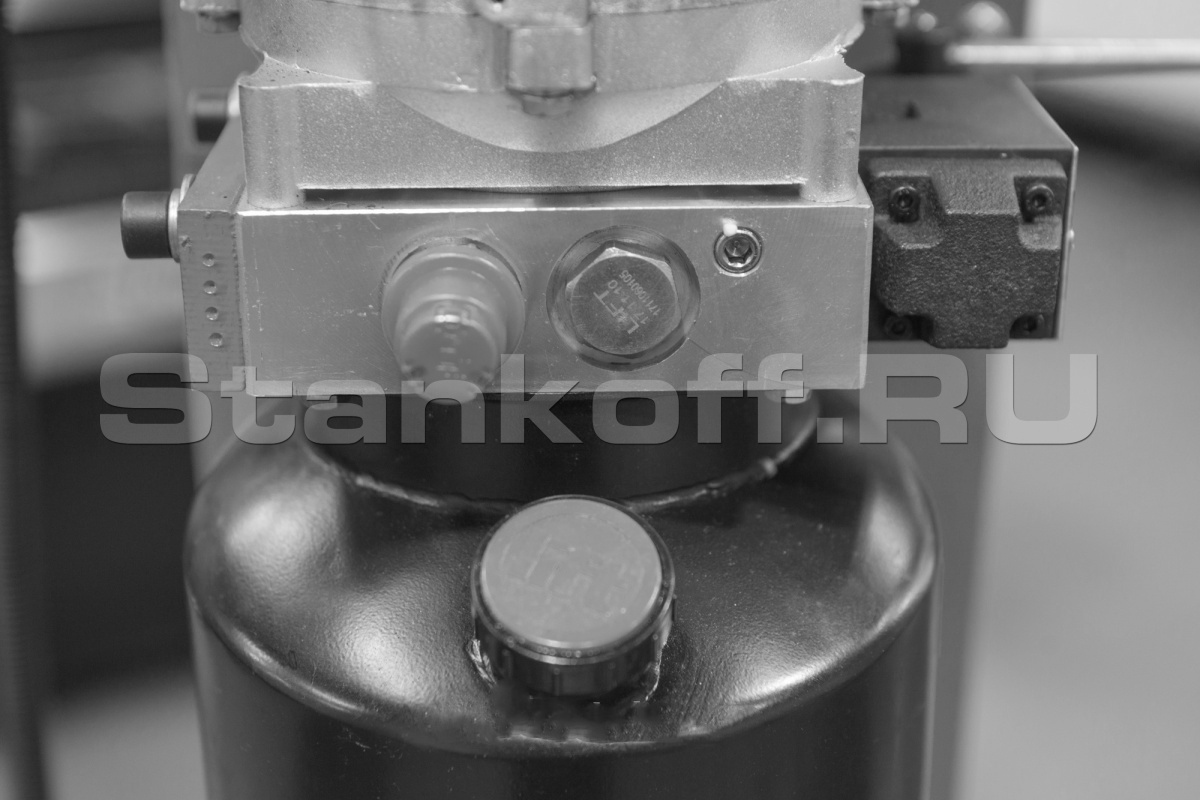

Данный агрегат оснащен насосом CNK и CBZ итальянского производства. Это – двойной насос для нагнетания масла, который позволяет экономить 60% энергии и повысить эффективность в 2-3 раза по сравнению с традиционными гидравлическими прессами. В нем сочетаются преимущества простой конструкции, высокого давления с меньшим весом, поэтому, данный агрегат будет очень удобен в эксплуатации.
Конструктивные особенности

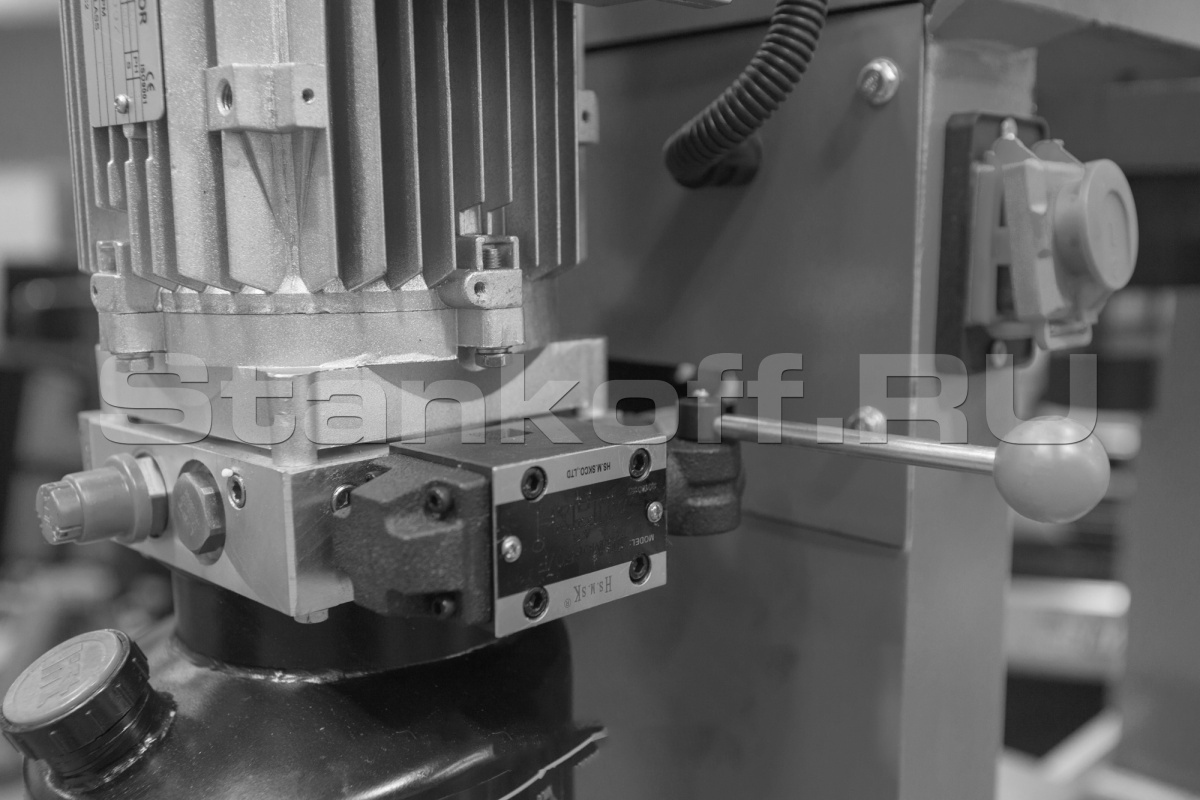

- Рычаг в право – рабочий ход;
- Среднее положение рычага – стоп;
- Рычаг влево – обратный ход штока в верх.
Время опускание штока на макс. длину 220мм (макс. ход) – 35 секунд (без нагрузки).
Время обратного подъёма штока – 26 секунд (без нагрузки).
(D: Ширина 800мм – расстояние между опорами)
(Ширина 950мм – расстояние стола вкл. ширину опор)
Рычаги крепления стола – L= 340мм (гладкая часть) / L= 420мм (общая длина).
Ø отв. крепления стола на сварных опорах - Ø=42мм.
Толщины стенок сварных опор – 20/6мм.
Толщина горизонтальной части стола (рабочая поверхность) – 27мм.

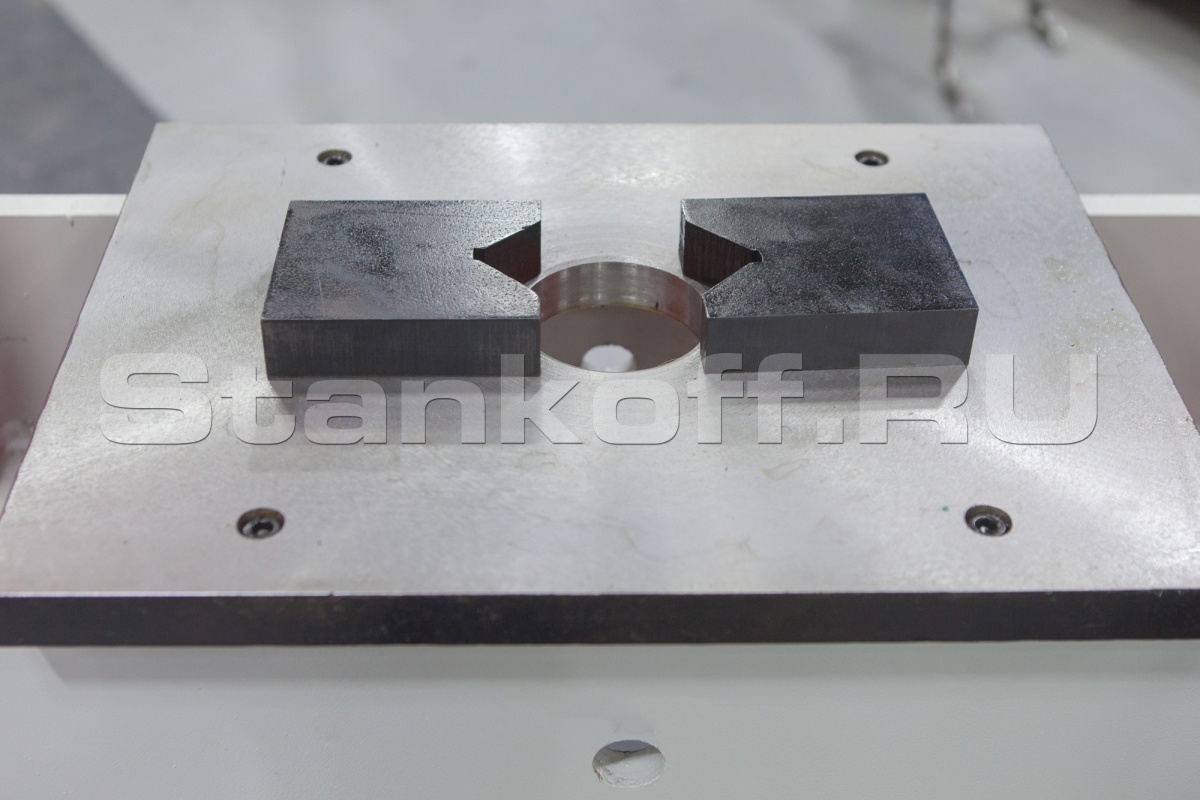

Ø отверстия в рабочей части стола – 86мм.
115х95х30 (ДхШхТ).
Глубина V-образного паза -29мм.

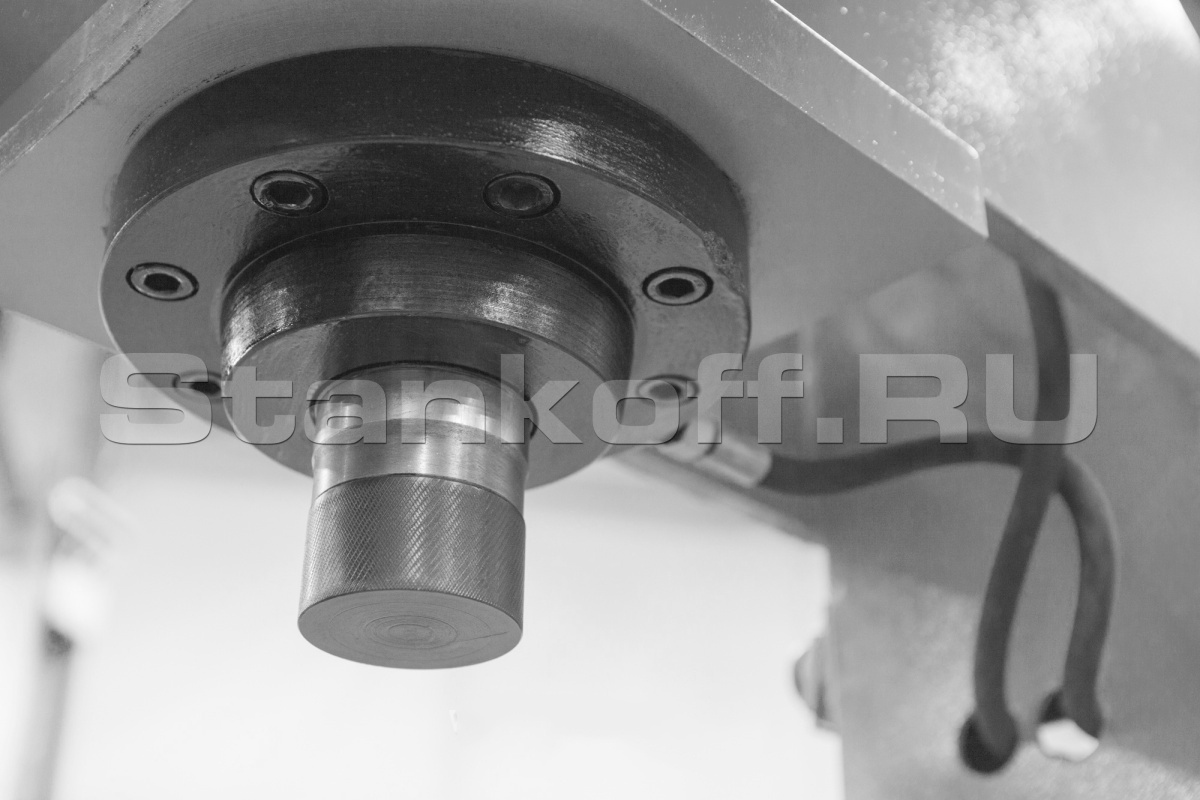

Ø пресс-головки – 78мм
Высота пресс-головки – 43мм + резьба 38мм

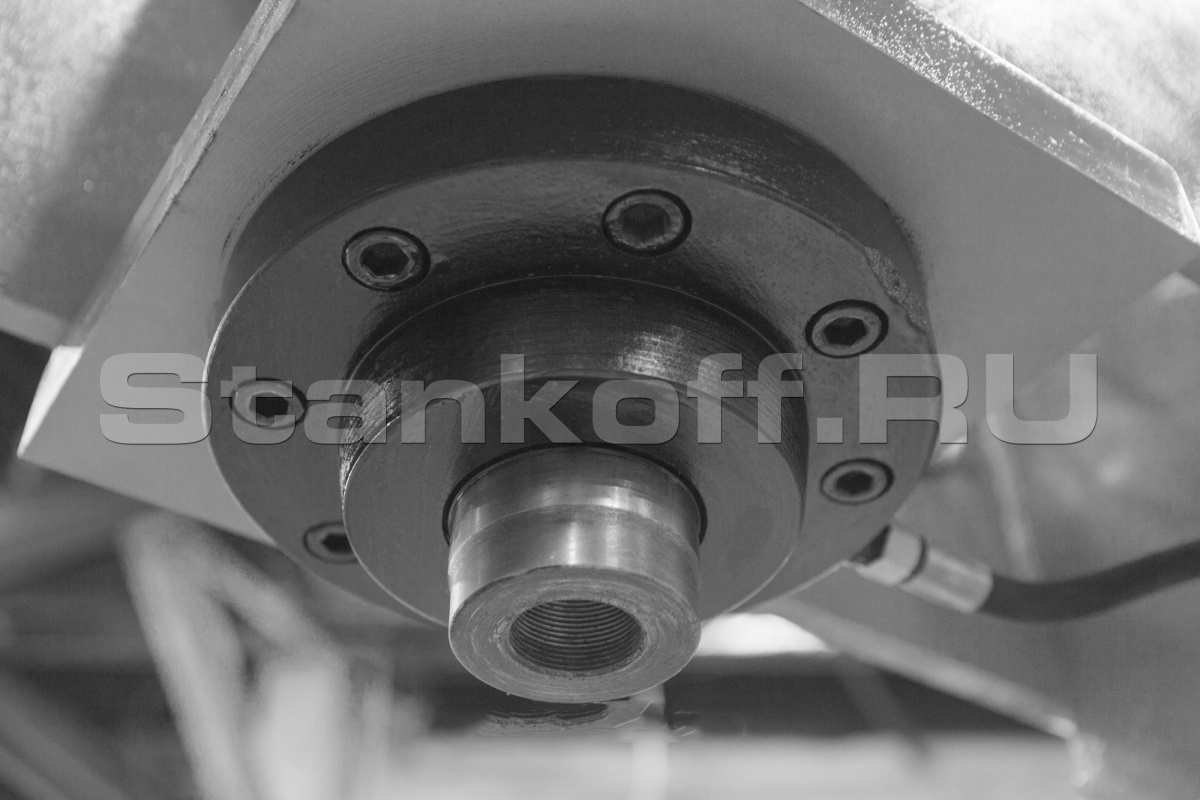

Ø штока – 78мм
Макс. ход штока – 220мм
Макс. ход штока с пресс-головкой.
Стандартная комплектация:
- Рабочие блоки – 2шт;
- Пресс-головка – 1шт;
- Дополнительные уплотнительные кольца.
Габаритные размеры
А – общая высота станка - 1730 мм
B – общая ширина станка (по ножным опорам) - 1110 мм
B – общая ширина станка (верхняя часть станка + гидростанция) - 1290 мм
С – общая глубина станка - 500 мм
D – расстояние между опорами - 800 мм
Е – ширина опор - 250 мм
| Усилие, тонн | 50 |

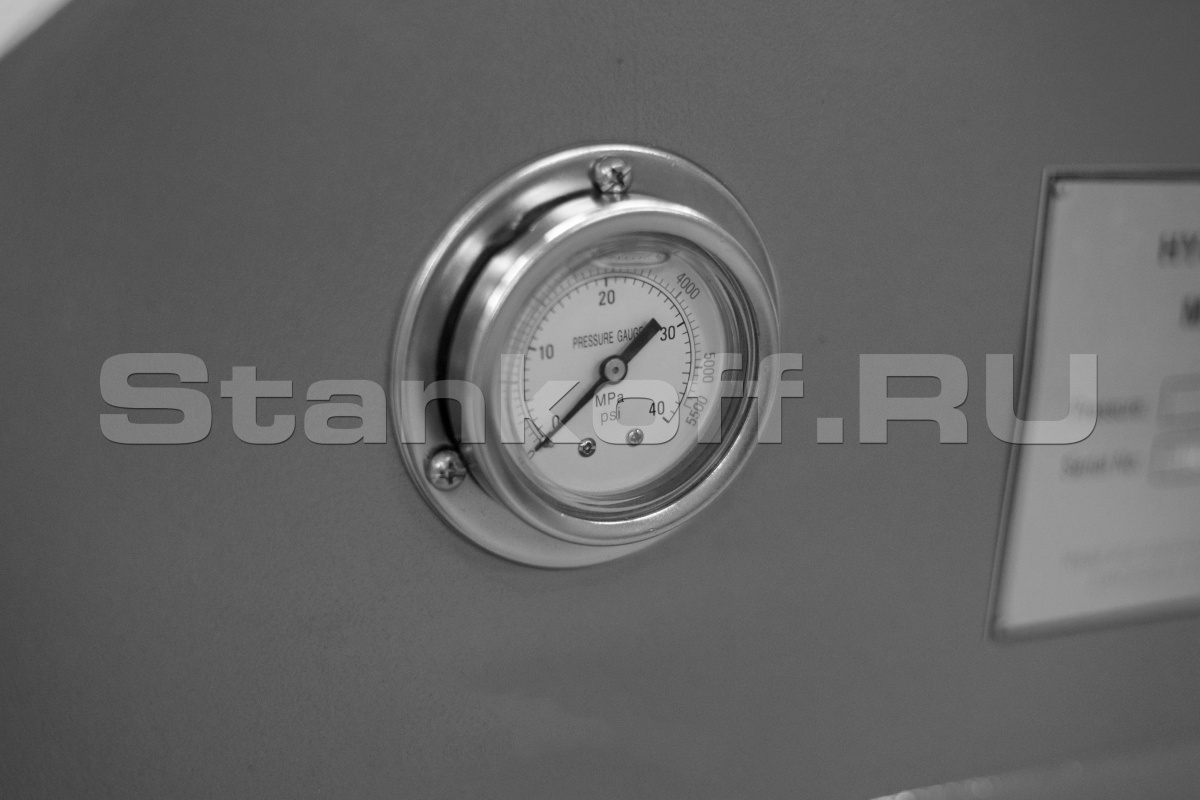

| Номинальное давление, МПа | 25 |
| Мощность мотора | 3 кВт |
| Рабочее напряжение | 380В - 50Гц - 3 фазы |
| Макс. ёмкость, мм | 665 (H: ход + перемещение стола) |
| Ход штока, мм | 220 |
| Гидростанция станка имеет 3 положения работы | ü Рычаг в право – рабочий ход ü Среднее положение рычага – стоп ü Рычаг влево – обратный ход штока в верх |
| Расстояние от пола до рычага переключения гидростанции, мм | 1230 |
| Перемещение стола | 5 позиций с промежутком 135мм (общее перемещение стола: 135мм+135мм+135мм+135мм="540мм) |
| Рабочий размер стола, мм | 475"х350 (ШхГ) |
| Общие размеры стола, мм | 800х295 (ШхГ) (D: Ширина 800мм – расстояние между опорами) (Ширина 950мм – расстояние стола вкл. ширину опор) |
| Рычаги крепления стола, мм | Ø="38/ L=340мм |
| Ø отв. крепления стола на сварных опорах, мм | Ø=42 |
| Толщина стенки сварных опор, мм | t=20/t=6 |
| Толщина стенки верхней части станка, мм | t=18 |
| Размеры упаковки, мм (ШхГхВ) | 1450х650х2010 |
| Упаковка | фанерный ящик |
| Стандартная комплектация | Рабочие блоки – 2шт Пресс-головка – 1шт Дополнительные уплотнительные кольца |
| Масса, кг (нетто) | 520 |
| Масса, кг (брутто) | 593" |
