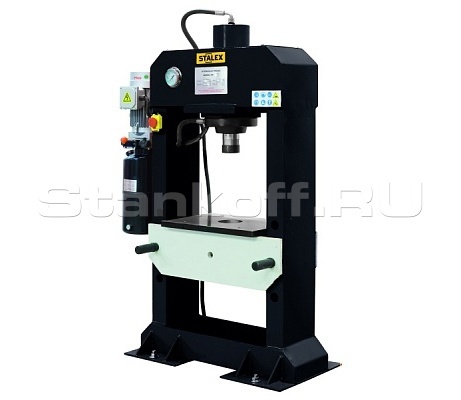

Электрогидравлический пресс HP-30
+7 (995) 888-07-13
Детальное описание
Гидравлический пресс Stalex HP-30 предназначен для работы в ремонтных и сборочных цехах, используется для сборки узлов под давлением (пример: сборка игольчатых подшипников, запрессовка подшипников в агрегаты машин, в том числе и погонных подшипников). Так же на данном прессе возможно вести работы связанные с корректировкой положения элементов детали, запрессовка втулок в глухих и сквозных отверстиях, замыкание стопорных колец соответственного размера, пробивку отверстий и другие виды операций.
Так же гидравлические прессы Stalex HP являются идеальным оборудованием для автомобильной отрасли. Пресс предназначен для сгибания, монтажа и демонтажа, прессования и растягивания, склепки, штамповки, испытания под нагрузкой, испытания сварки и т.д. Используя специальные формы, можно штамповать различные автомобильные запчасти. Благодаря регулировке положения рабочего стола, можно выполнять обработку высоких деталей, это особенно полезно для монтажа и демонтажа тяжелых автомобильных деталей.
Данный агрегат оснащен насосом CNK и CBZ итальянского производства. Это – двойной насос для нагнетания масла, который позволяет экономить 60% энергии и повысить эффективность в 2-3 раза по сравнению с традиционными гидравлическими прессами. В нем сочетаются преимущества простой конструкции, высокого давления с меньшим весом, поэтому, данный агрегат будет очень удобен в эксплуатации.
Особенности
- Возможность перемещения стола по вертикали в 3-х положениях
- Удобное управление
- Прочная стальная конструкция
- Размер стола - 300х400 мм
Конструктивные особенности
Рычаг в право – рабочий ход
Среднее положение рычага – стоп
Рычаг влево – обратный ход штока в верх
Время опускание штока на макс. длину 275мм (макс. ход) – 28 секунд (без нагрузки)
Время обратного подъёма штока – 20 секунд (без нагрузки)
B – общая ширина станка (по ножным опорам) - 760 мм
B – общая ширина станка (верхняя часть станка + гидростанция) - 900 мм
С – общая глубина станка - 395 мм
D – расстояние между опорами - 500 мм
Е – ширина опор - 195 мм
H - максимальная высота заготовки, т.е. расстояние от верхней позиции цилиндра до нижнего положения рабочего стола. - 430 мм
Четыре ребра жёсткости рабочего стола.
(D: Ширина 500мм – расстояние между опорами)
(Ширина 640мм – расстояние стола вкл. ширину опор)
Рычаги крепления стола – L= 280мм (гладкая часть) / L= 360мм (общая длина).
Ø отв. крепления стола на сварных опорах - Ø=35мм.
Толщины стенок сварных опор – 14/6мм.
Толщина горизонтальной части стола (рабочая поверхность) – 23мм.
Ø отверстия в рабочей части стола – 78мм.
115х95х30 (ДхШхТ).
Глубина V-образного паза -29мм.

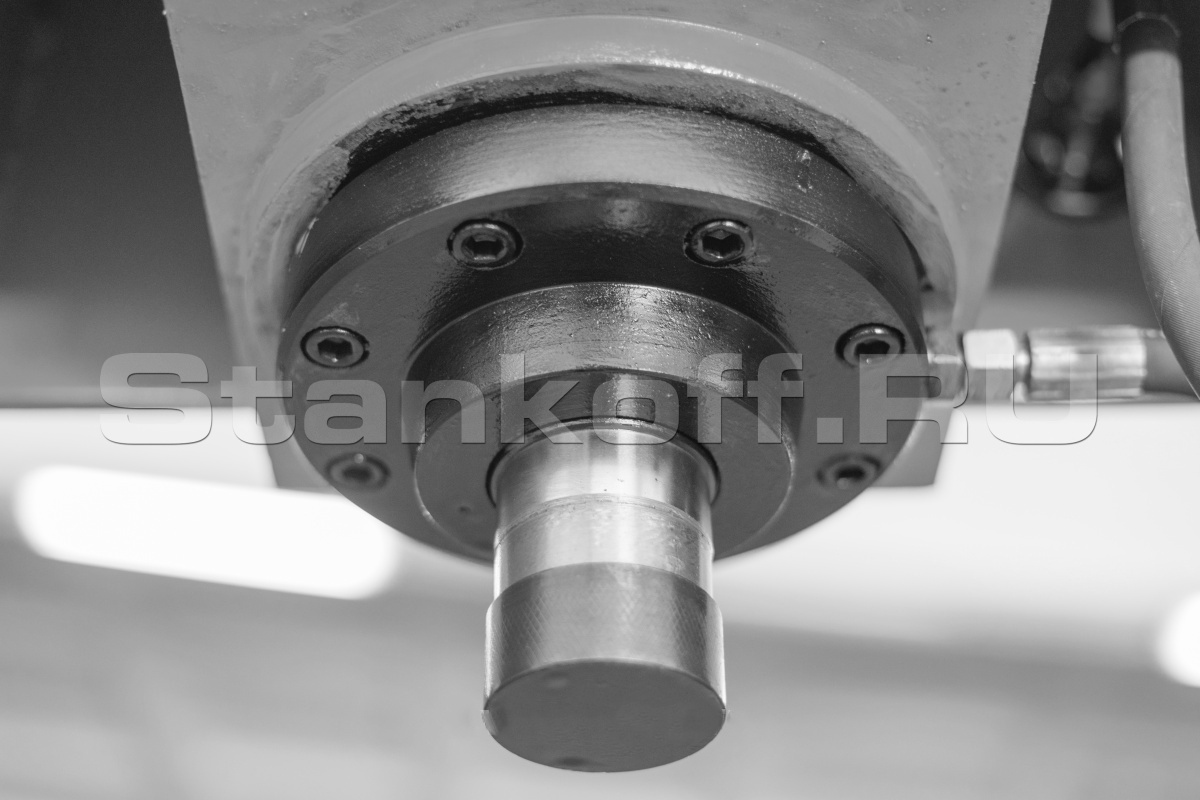

Ø пресс-головки – 63мм
Высота пресс-головки – 30мм + резьба 30мм
Ø штока – 64мм
Макс. ход штока – 275мм
Макс. ход штока с пресс-головкой.
Стандартная комплектация:

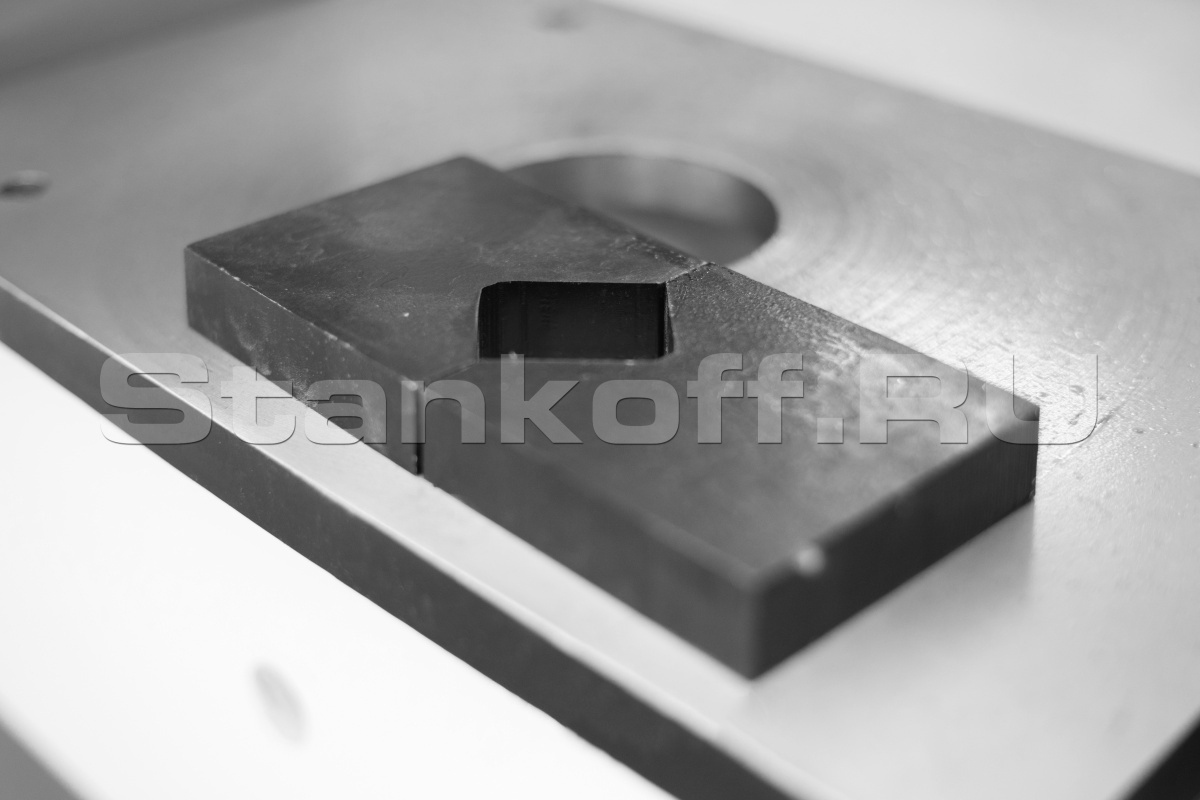

Рабочие блоки – 2шт
Пресс-головка – 1шт
Дополнительные уплотнительные кольца
| Макс. нагрузка, кН | 300 |
| Усилие в тоннах, тонн | 30 |
| Мощность мотора, кВт | 3 |
| Рабочее напряжение | 380В - 50Гц - 3 фазы |

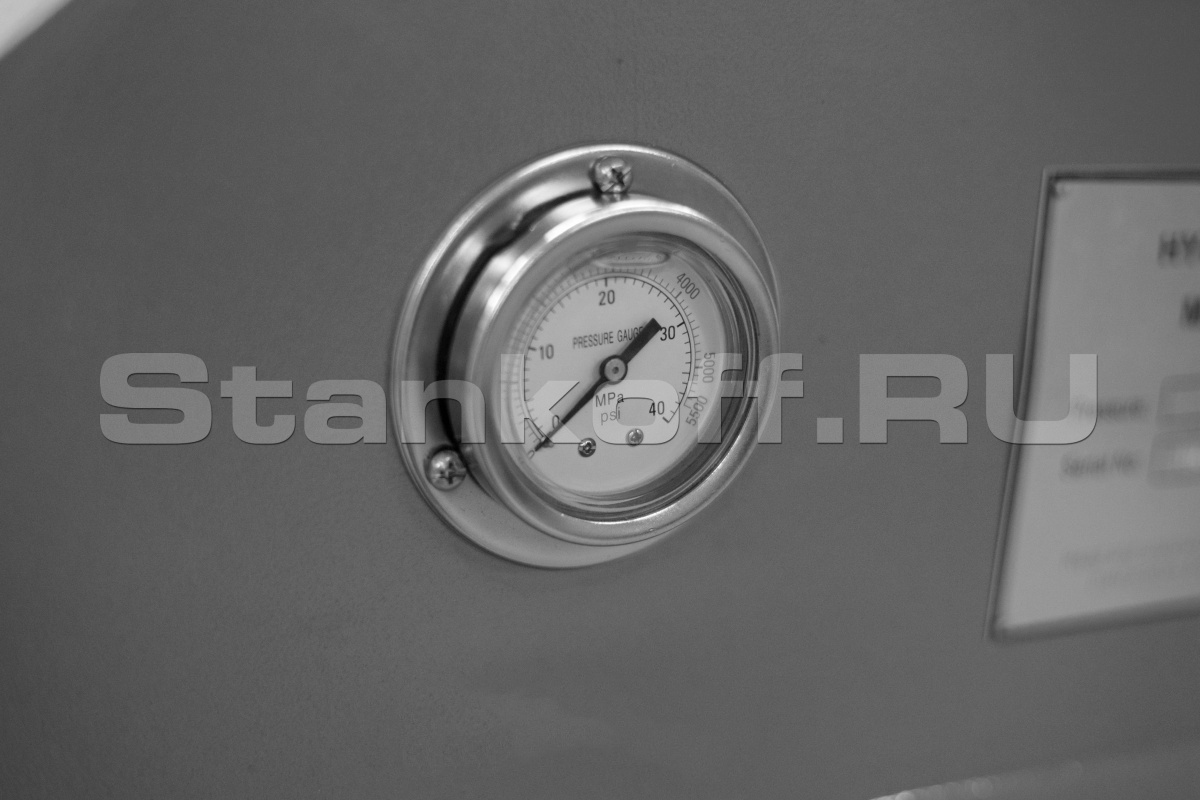

| Номинальное давление, мПа | 25 |
| Диаметр поршня, мм | 65 |
| Ход поршня, мм | 300 |
| Скорость поршня, мм/сек | 15 |
| Шаг (ход) стола, мм | 270 |
| Размеры стола, мм | 300х400 |
| Габаритные размеры, мм | 1230х550х1600 |
| Масса нетто/брутто, кг | 420/650 |
