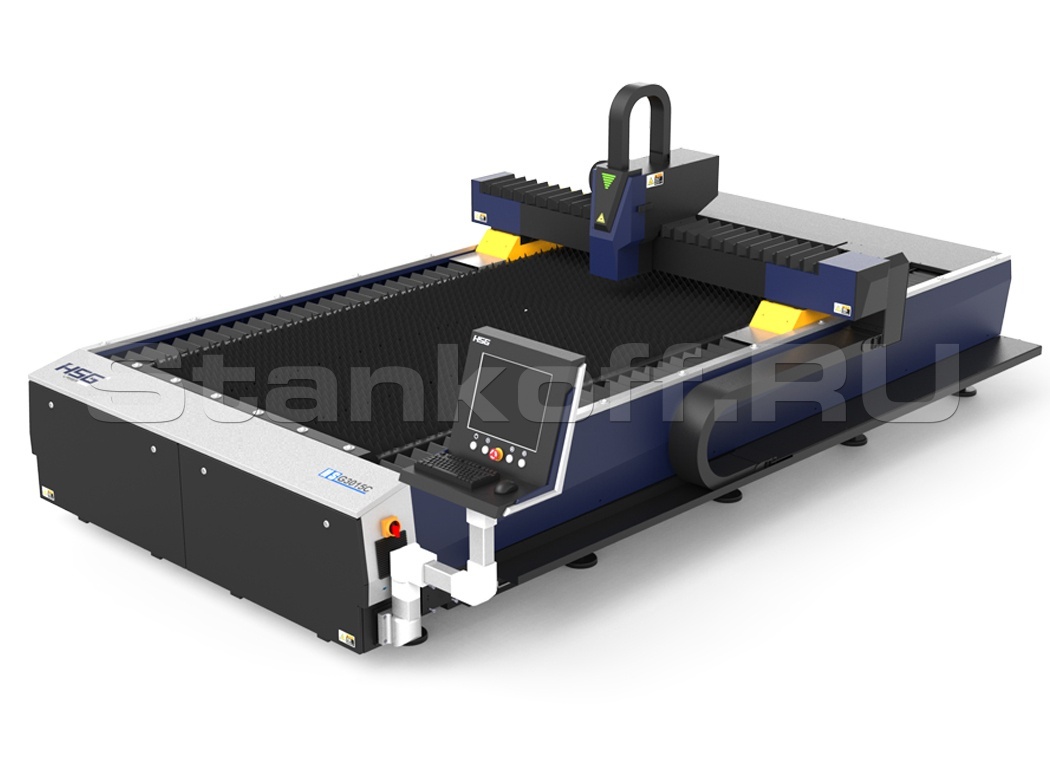

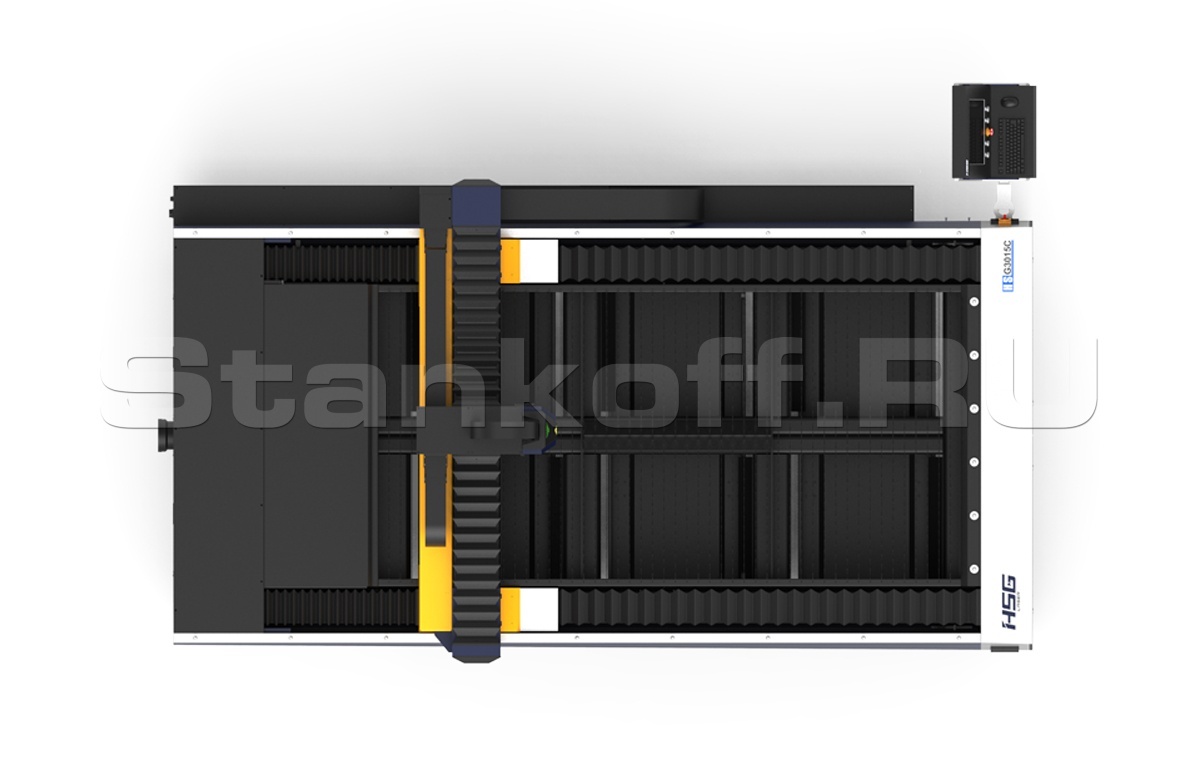

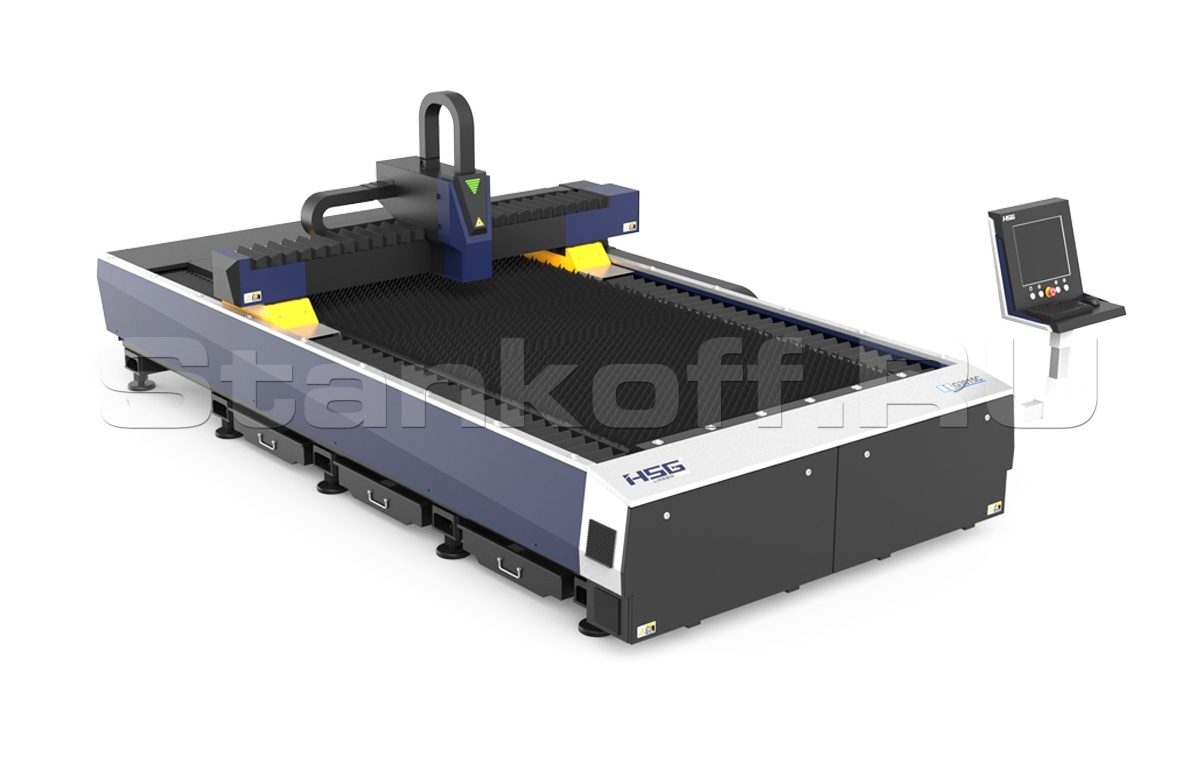

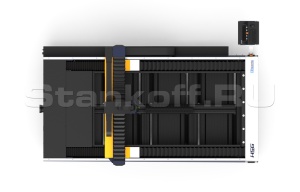

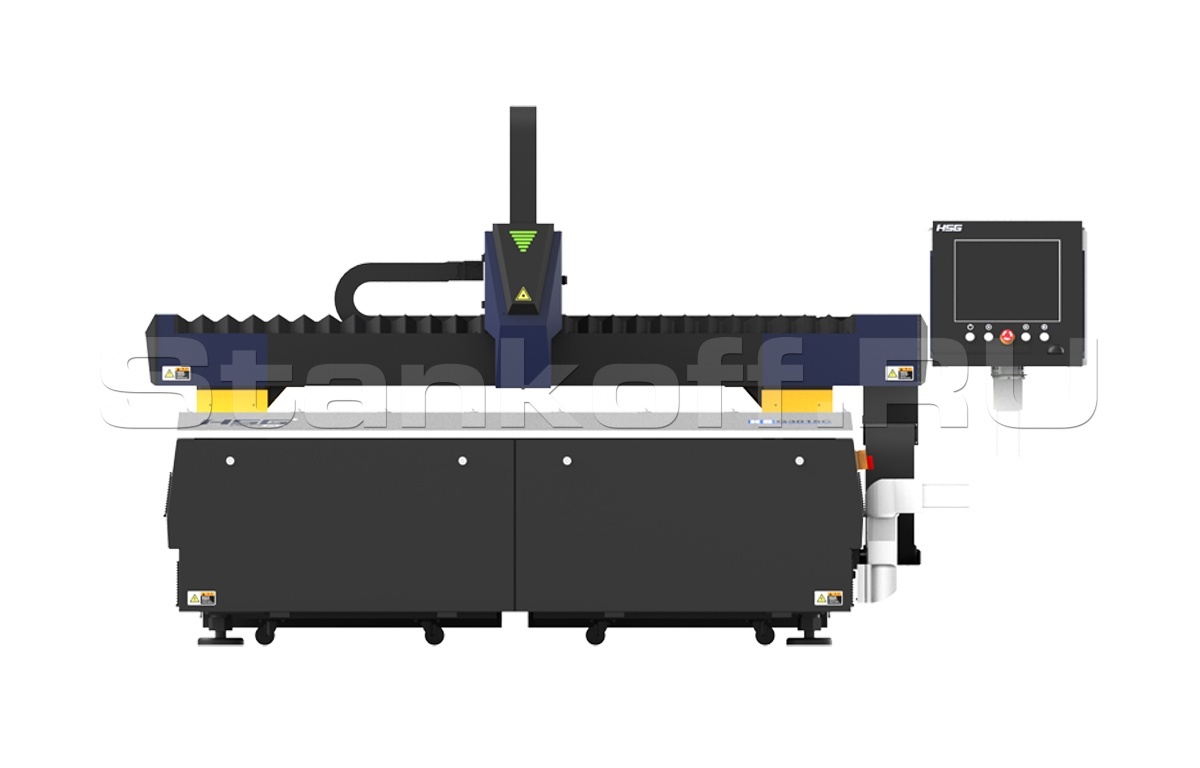

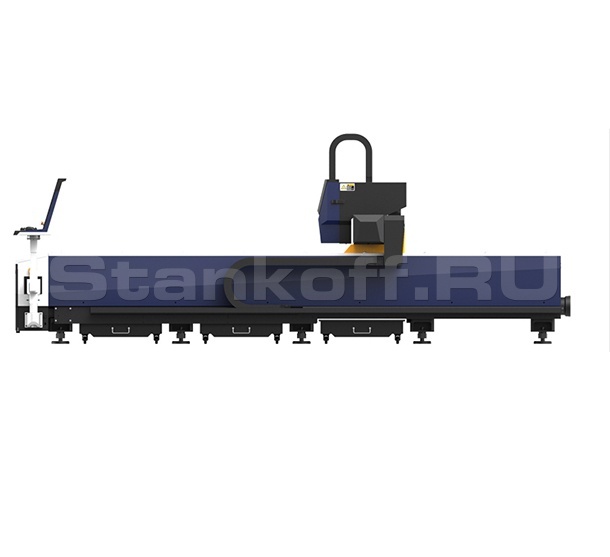

Оптоволоконный лазерный станок для резки металлических листов HS-G3015C/2000 Raycus
Детальное описание
Преимущества
- Станки имеют устойчивую портальную конструкцию, обеспечивающую стабильность работы.
- Профессиональная система управления ЧПУ с функцией регулировки мощности лазера обеспечивает высокое качество реза, удобство и простоту эксплуатации.
- В механизме перемещения используются серводвигатели и двусторонний привод "шестерня-рейка", гарантирующие высокую скорость и точность и резки и надежность оборудования.
- Система подачи газа имеет встроенную систему управления, современный дизайн, состоит исключительно из импортных пневматических компонентов и имеет три магистрали ,позволяющие одновременно получать доступ к 3 различным вспомогательным газам и автоматически переключаться между ними. Выбор газа происходит в зависимости от обрабатываемого металла. Для управления режущим газом используется высокоточный манометр. редуктор-солинойд позволяет мгновенно регулировать давление с точностью 0,001 мПа.
- Высококачественный, высокопроизводительный резонатор лазерного излучения, низкие расходы, связанные с производством, энергосбережение, экологически безопасный, не загрязняет окружающую среду.
Комплектация
Название | Количество, шт. | Производитель |
Высокоточная режущая головка | 1 | WSX (Китай) |
Зубчатая рейка | 3 | Alpha (германия) |
Редуктор | 3 | Alpha (Германия) |
Высокоскоростные сервоприводы | 4 | Panasonic (Япония) |
Высокоточные направляющие | 3 | HIWIN/TBI (Тайвань) |
Шарико-винтовая пара | 1 | TBI (Тайвань) |
Система ЧПУ | 1 | CypCut (Китай) |
Промышленный компьютер | 1 | Lenovo |
Электрические элементы | Schneider (Франция) | |
Пневматические элементы | SMC (Япония)/ CKD (США) | |
Особенности конструкции
Станина
При производстве станины сперва происходит ее подогрев до температуры 600°C и последующее постепенное охлаждение согласно заранее определенной схеме в течение 24 часов в охлаждающей камере. Дальнейшая обработка производится на специальном фрезерном станке длиной 8 метров. Все сварные швы выполняются исключительно в защитной атмосфере. Данная процедура обеспечивает долгий срок службы станка без механических деформаций.Литой алюминиевый портал
Высокопрочный портал 3-го поколения из алюминиевого сплава характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации.Режущая головка WSH
Бренд №1 в Китае. Регулировка луча осуществляется коллиматорной линзой в плоскости XY. Фокусное расстояние устанавливается фокусной линзой путем поворота лимба. Полностью герметичная конструкция лазерной головки предотвращает загрязнение пылью оптической части.Автофокус устанавливается опционально.
Лазерный источник Raycus
Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 80 000 моточасов. Длина волны 1065 нм.Сервоприводы Panasonic
За скорость и инерцию станка отвечают мощные сервоприводы Panasonic (Япония). Чем выше мощность сервоприводов, тем короче срок окупаемости станка, так как от данной мощности зависит производительность станка.Немецкие редукторы Alpha
За точность работы станка отвечают скоростные планетарные редукторы Alpha (Германия). Бренд производитель редукторов №1 в мире. Гарантированный срок службы 6 лет. Редукторы Alpha используются на таких станках, как Trumpf.Зубчатая рейка Alpha
Линейные системы Wittenstein Alpha рассчитаны на применение в областях с высокими и очень высокими требованиями к плавности хода, точности позиционирования и усилии подачи, гарантируют максимальную удельную мощность привода и наивысшую общую линейную жесткость. Достигается максимально высокая точность.Автоматическая система смазки
В станке предусмотрена автоматическая система смазки зубчатой передачи. Подача смазки происходит автоматически.Высокоточные направляющие HIWIN/TBI
Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань). Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие HIWIN имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.Водяной чиллер
Чиллер обеспечивает охлаждение лазерного источника и лазерной головы с автоматическим поддержанием температуры в заданном эксплуатационном диапазоне.Стабилизатор напряжения
Выполняет функцию защиты станка от перепадов напряжения, исключая выход лазерного источника из строя или выдачу им не той мощности луча. Необходим, так как самой главной причиной всех проблем с настройками параметров реза является стабильное напряжение. Гарантирует стабильность лазерного луча.Вытяжной вентилятор
Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.Система управления CypCut
1 - автоматическая расстановка точек входа лазера.2 - настройки векторов для резки.
3 - Установка очереди реза.
4 - Управление головой лазера и самим лазером.
Импорт файлов.
Основные форматы DFX, PLT, AI и G-code
LXD - это родной формат программы.
Требования к условиям работы
Электричество | Напряжение тока: 380V Частота: 50 Гц Стабильность напряжения + 5% Регулирование напряжения: <2% |
Вспомогательный газ | Очищенный сухой сжатый воздух: Кислород (O2) особой чистоты и Азот (N2) чистотой не менее 99,9% |
Прибор для сжатия воздуха | Давление 14 бар Объем 1 м³ |
Листовой металл | Однородный, ровный и чистый |
Получаемые изделия
Станки используются для резки таких материалов, как углеродистая сталь, нержавейка, алюминий, оцинкованный лист, кремнистая сталь и других видов металлов (толщина и материал резки зависит от мощности лазера).
Таблица зависимости скорости резания от выходной мощности волоконного лазера, используемых газов, вида материала и толщины заготовки
Материал | Толщина, мм | Скорость, м/мин | Давление, MPA | Газ | Фокусное расстояние |
Нержавеющая сталь | 0,5 | 30 | 1 | N2 | 0,6 |
1 | 27 | 1,1 | N2 | 0,6 | |
2 | 11 | 1,5 | N2 | 0,6 | |
3 | 6 | 2 | N2 | 0,6 | |
4 | 3,6 | 2 | N2 | 0,6 | |
5 | 2,1 | 2 | N2 | 0,6 | |
6 | 1,2 | 2 | N2 | 0,6 | |
8 | 0,7 | 2 | N2 | 0,6 | |
Углеродистая сталь | 3 | 4,8 | 1 | O2 | 1 |
5 | 3,3 | 0,8 | O2 | 1 | |
6 | 2,7 | 0,4 | O2 | 1 | |
8 | 1,8 | 0,2 | O2 | 1 | |
10 | 1,5 | 0,2 | O2 | 1 | |
12 | 1,2 | 0,15 | O2 | 1 | |
14 | 1,1 | 0,15 | O2 | 1 | |
16 | 0,9 | 0,15 | O2 | 1 | |
20 | 0,7 | 0,15 | O2 | 1 |
Факторы, влияющие на процесс резки
-
Мощность лазера
Мощность лазера является одним из самых важных факторов в процессе лазерной обработки материалов.Снижение мощности лазерного луча используется, когда нам необходима высокая точность вырезывания. С другой стороны, более толстые и прочные материалы требуют более высокой мощности лазерного луча.
-
Частота импульса
Частота импульса - это некоторая величина, пропорциональная мощности лазера. Современные лазеры обладают усовершенствованными функциями управления процессом резки, которые позволяют автоматически повышать или понижать частоту импульса в зависимости от обрабатываемого материала.
-
Тип газа, используемого при резке
Для того, чтобы процесс резки был эффективным и безопасным, для резки различных видов материалов требуются определенные типы газа. Древесина, например, является воспламеняющимся материалом и исключает применение кислорода при резке во избежании пожаров. С другой стороны, кислород можно использовать при резке металлических поверхностей, не содержащих оксиды.
Тип газа не является единственным фактором, влияющим на процесс. Качество газа не менее важно. один и тот же газ с различной частотой будет по-разному влиять на процесс резки (как на время, так и качество резки).
-
Давление газа
Давление газа в лазере является еще одним важным фактором. От давления газа зависит толщина разрезаемого материала. Чем тоньше материал, тем ниже должно быть давление газа, в противном случае существует риск повреждения материала и лазерного устройства.
-
Диаметр сопла
Режущие сопла существенно влияют на процесс резки лазером. Например, когда мы имеем дело с низким давлением лазерной резки, требуются сопла меньшего диаметра. И наоборот, когда обрабатываемый материал требует более высокого давления для резки, тогда нужно использовать сопла более крупного диаметра.
-
Расстояние от сопла до поверхности обрабатываемого материала
Расстояние от сопла до разрезаемой поверхности очень важно для качественного результата лазерной резки. Как правило, чем меньше расстояние между соплом и поверхностью, тем точнее и качественнее результат резки. Но в ряде случаев рекомендуется увеличить это расстояние для того, чтобы предотвратить повреждение оборудования.
Технические характеристики оптоволоконного лазера HS-G3015C/2200 IPG |
|
Лазерный источник | |
Мощность лазера | 2000 Вт |
Лазерный источник | Raycus |
Длина волны | 1065 Нм |
Потребляемая мощность (Источники питания лазера с охлаждением) | 12 кВт |
Срок службы | 80000 моточасов |
Станок | |
Обрабатываемая площадь |
1500x3000 мм |
Макс. скорость холостого хода | 100 м/мин |
Ускорение | 1.0G |
Точность позиционирования |
±0,05 мм |
Потребление электроэнергии без лазерного источника | 6,7 кВт |
Привод | серводвигатели |
Передача | зубчатая рейка |
Рабочая температура | 15 - 40 °C |
Рабочая влажность | <90 % |
Программное обеспечение | CypCUT Laser |
Графические форматы | DXF, PLT, Ai, LXD, GBX, NC G-kod |
Исполнение | открытое |
Максимальная нагрузка | 800 кг |
Вес станка | 3300 кг |
Габариты | 4600×2600×1650 мм |
