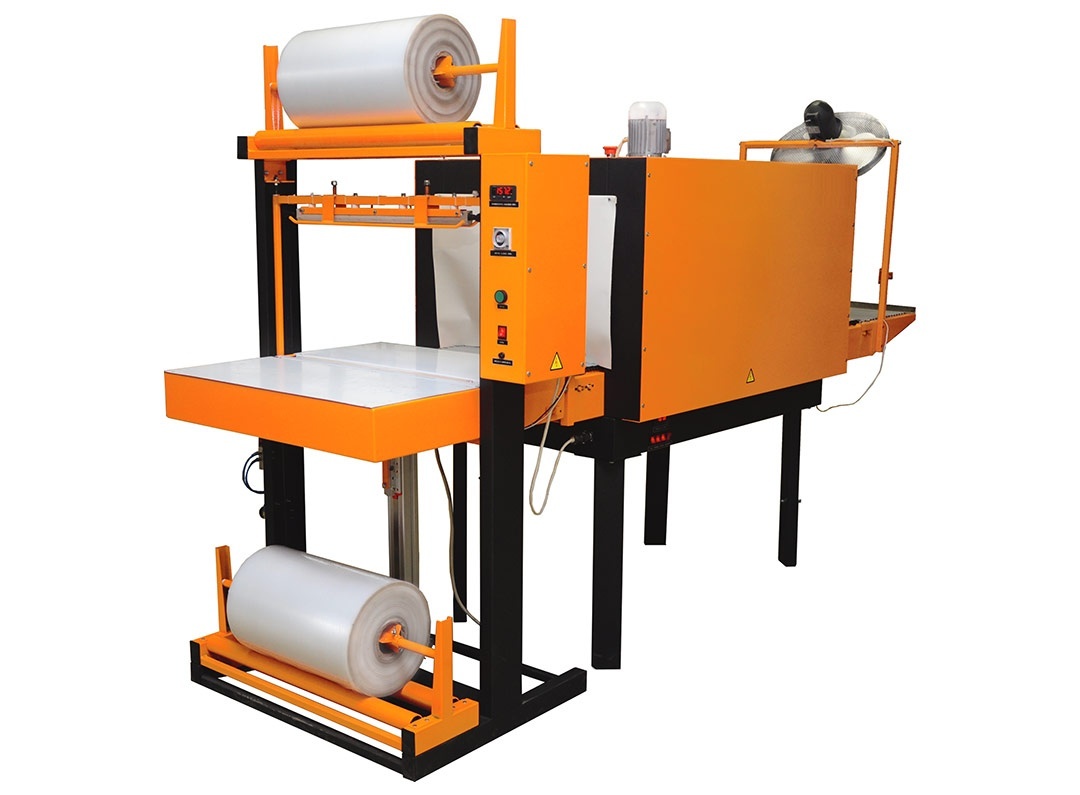

Термоупаковочная ручная машина ТМ-1ПН (с пневмоножом постоянного нагрева)
Детальное описание
Термоупаковочная машина ТМ-1ПН предназначена для групповой и единичной упаковки пищевых продуктов, косметики, бытовой химии и прочей продукции в термоусадочную полиэтиленовую пленку для транспортировки и хранения. Продукция может находиться в стеклянной, бумажной, металлической и пластиковой таре, а также это могут быть бухты кабеля.
Условный размер продукции, которую можно упаковать при помощи данной модели 350 х 450 х 360 мм. В результате помещения в герметичную пленочную оболочку продукция оказывается защищенной от мелких повреждений, намокания, загрязнения в процессе транспортировки и хранения перед реализацией. Машина удобна в эксплуатации, проста в обслуживании и надежна. Позволяет оператору регулировать температуру запаивающего ножа и время запаивания.
Комплект ТМ-1 Р
Комплект ТМ-1 Р состоит из модуля термоножа, термотоннеля, приемного рольганга с системой охлаждения готовой продукции.
- Термонож опускается вручную и удерживается за счет электрического магнита, осуществляя пайку двух швов и разрез между ними. Исполнительные механизмы возвращают термонож в исходное положение.
- Последующие упаковки сталкивают предыдущие на транспортер термотуннеля, проходя между регулируемыми направляющими.
- В термотуннеле осуществляется термоусадка, за счет конвекции разогретого воздуха, температура которого поддерживается автоматически.
- Приемный рольганг с узлом охлаждения готовой упаковки.
Последовательность работы
Подготовка
Исполнительные механизмы возвращают термонож в исходное положение.
При необходимости цикл повторяется.
Получение готовой упаковки
В термотоннеле группа движется по конвейеру и происходит усадка пленки.
Упаковываемая продукция
Общие характеристики ТМ-1ПН | |
---|---|
Производительность линии (уп/час), не более | 250 |
Размеры машины в сборе (длина х ширина х высота), без учета пленки (мм) | 3010 х 1070 х 1750 |
Вес аппарата (кг) | 250 |
Климатическое исполнение по ГОСТ 15.150-69 | УХЛ-4 |
Тип блока управления термокамеры/термонож | раздельный |
Характеристики термокамеры ТМ-1ПН | |
Исполнение | модуль |
Габаритные размеры в рабочем положении (длина х ширина х высота), (мм) | 2210 х 870 х 1730 |
Вес устройства (кг) нетто | 150 |
Максимальная потребляемая мощность (Квт) | 12,2 |
Напряжение питания (В/Гц) | 380/50 |
Диапазон регулировки температуры в камере (ºС) | 20-220 |
Характеристика ТЭНов (шт х кВт) | 6 х 2 |
Количество зон обдува , шт | 1 |
Размеры конвейера (длина х ширина), (мм) | 1800 х 540 |
Скорость движения конвейера (м/мин) | 4 |
Тип звена конвейерной ленты | пластина |
Рабочая нагрузка на конвейер (кг/м2), не более | 50 |
Длина камеры (мм) | 1200 |
Габариты проходного окна камеры (ширина х высота), (мм) | 600 х 400 |
Максимальные габариты условной упаковки (мм) | 350 х 450 х 360 |
Характеристики термоножа ТМ-1ПН | |
Исполнение | модуль |
Габаритные размеры (длина х ширина х высота) без пленки (мм) | 770 х 850 х 1660 |
Вес устройства (кг) нетто | 100 |
Длина подающего стола (мм) | 770 |
Ширина подающего стола (мм) | 765 |
Длина рабочей части термоножа (мм) | 610 |
Максимальная ширина пленки (мм) | 550 |
Давление воздуха в магистрали, Мпа (кг/см2) | 0,4-0,6 (4-6) |
Тип сварки | постоянный |
Количество нагревательных элементов (обрезка, сварка пленки) | 1 |
Потребляемая мощность в момент включения (кВт) | — |
Характеристики приемного рольганга | |
Размеры приемного рольганга (длина х ширина х высота), (мм) | 400 х 540 |
Характеристики термоусадочной пленки | |
Тип термоусадочной пленки | полиэтилен (ПЭ) |
Тип намотки пленки | полотно |
