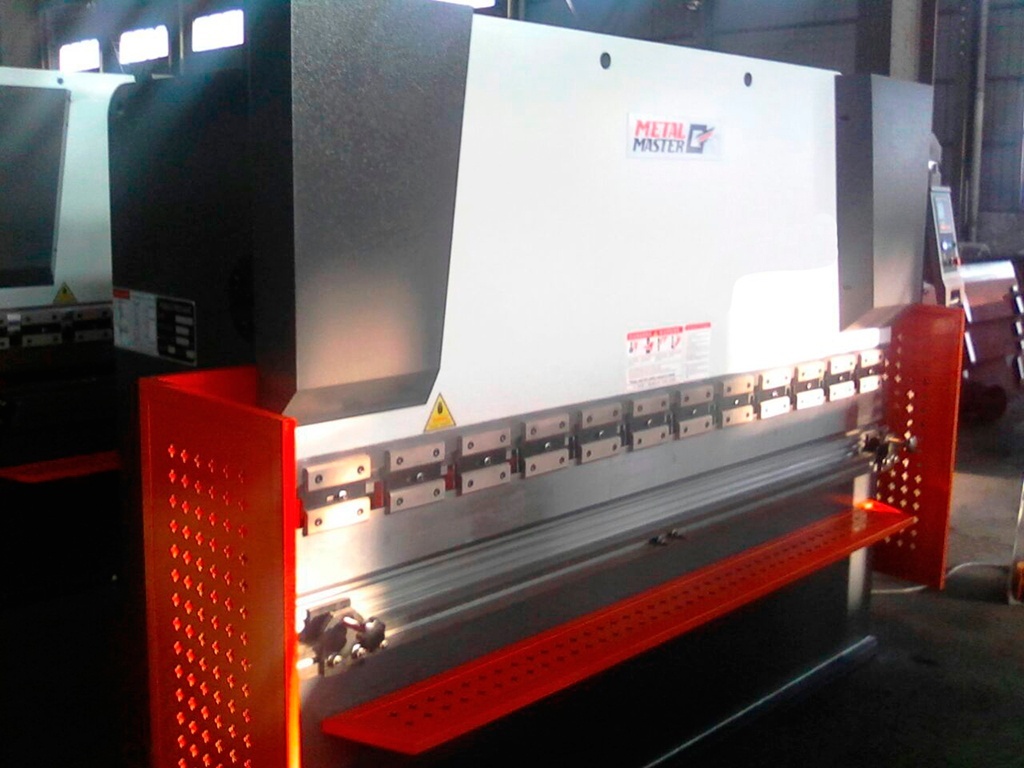

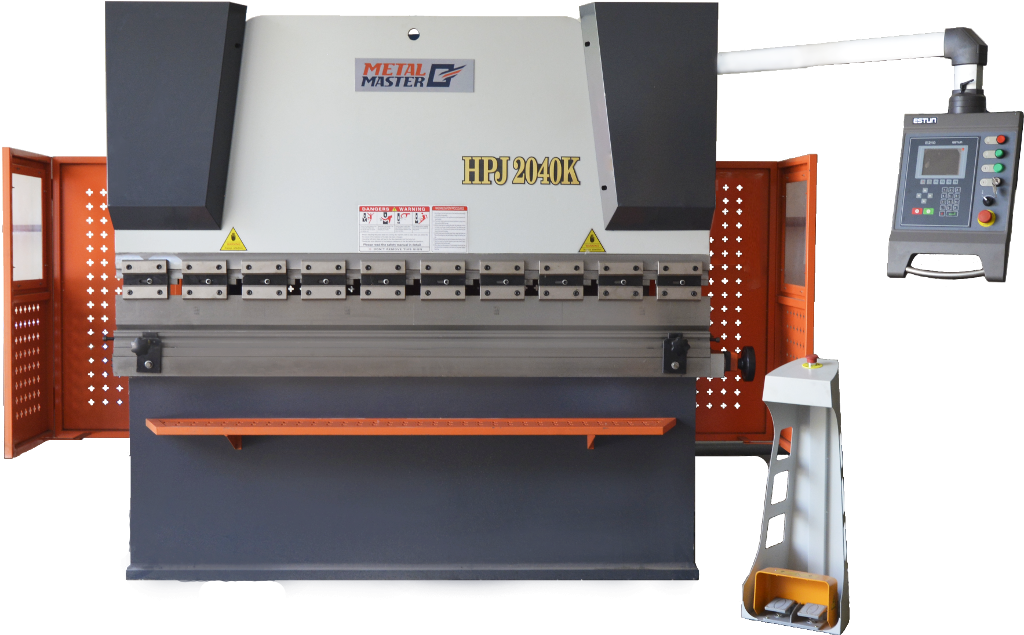

Гидравлический листогибочный пресс c контроллером HPJ 2040
+7 (995) 888-07-02
Детальное описание
Листогибочные прессы серии HPJ имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.
Жесткость пресса обеспечивается прочной, сварной рамой, прошедшей термическую обработку для снятия напряжений.
Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.
Станок оснащен двухосевым контроллером Estun E21. Управление по оси Y осуществляется контроллером путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X так же осуществляется контроллером, за что отвечает привод на базе мотор-редуктора с обратной связью и высокоточной ШВП с направляющими. Непосредственно правление приводами по осям производится частотным преобразователем.
Преимущества
- Оптимальное сочетание цены и качества
Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.
- Широкий спектр функциональных характеристик
Большой выбор размеров и функций позволяет выполнить практически любые требования производства.
- Высокая производительность
Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью.
- Надежность и износостойкость конструкции
Конструкция пресса сварена из стальных плит, прошедших термическую обработку для снятия напряжения.
- Точность и простота настройки на работу с необходимой толщиной листа
Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.
- Простота в использовании
На фронтальной части расположены кронштейны поддержки листа с регулируемым перекидным упором, облегчающие точное расположение листа на матрице.
Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.
- Безопасность
Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.
Базовая комплектация
Контроллер двухосевой |
E21 (Estun) |
Приводы по осям |
Мотор-редуктор с асинхронным э/д + энкодер |
Клапаны |
Bosch-Rexroth |
Электроавтоматика |
Siemens и Schneider |
Масляный насос |
Шестеренный |
Инструмент |
Матрица 4-сторонняя/пуансон AMADA Promecam |
Оснащение заднего упора (пальцы) |
2 штуки, без регулировки по высоте |
Уплотнения г/ц |
NOK Japan |
Пульт управления |
На поворотном кронштейне |
Педаль управления |
Выносная, с кнопкой аварийного останова |
Особенности конструкции

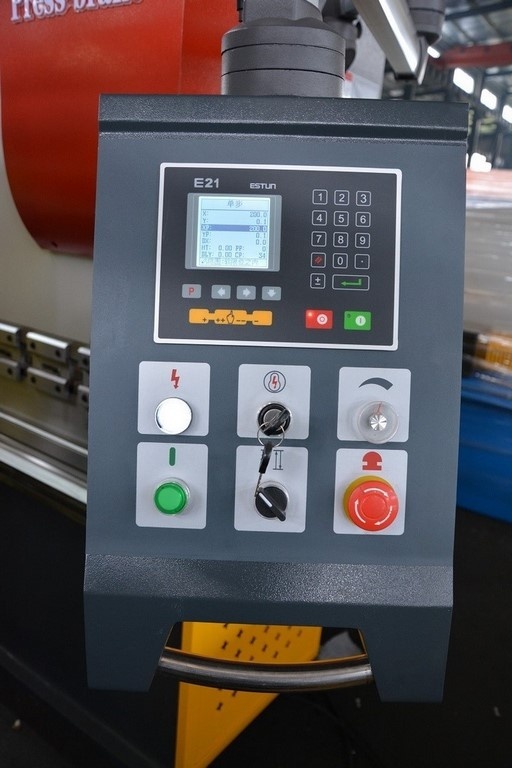

Панель управления

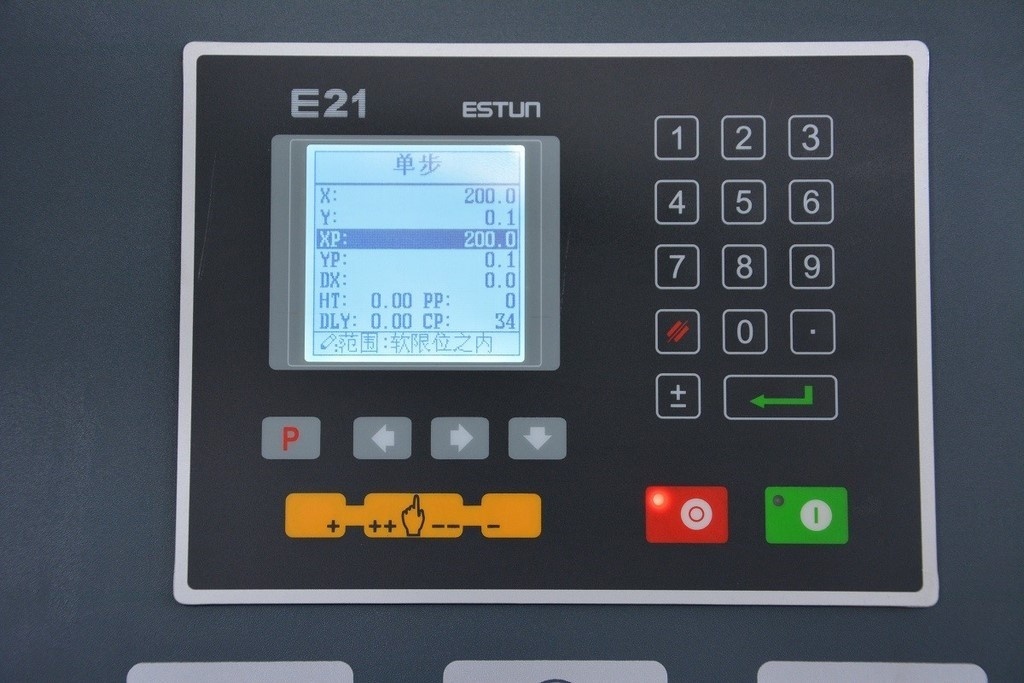

Справа от траверсы, на поворотном кронштейне, расположена панель управления. На панели управления расположен контроллер Estun E21 (память на 40 программ по 25 гибов в каждой программе), на котором отображаются заданные и текущие положения рабочих органов по осям.С панели управления можно задать как координату «Y» (погружения ножа в матрицу - угол гиба) так и координату «Х» (перемещение ограничителей подачи листа на нужную позицию). Также на панели управления расположен переключатель режима работы (толчковый/ непрерывный/ автоматический) и таймер установки времени задержки в нижней точке.
Штанга положений подвижной траверсы
При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и установить границу переключения скорости подачи и рабочего хода пуансона.

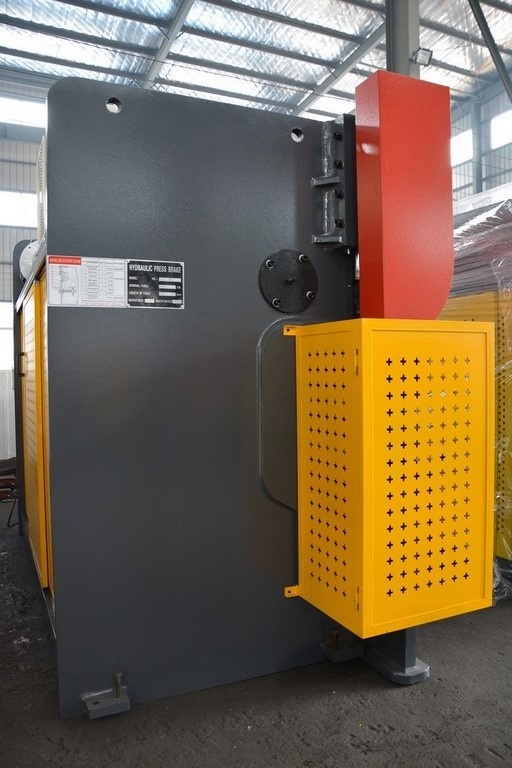

Защита задней стенки
Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

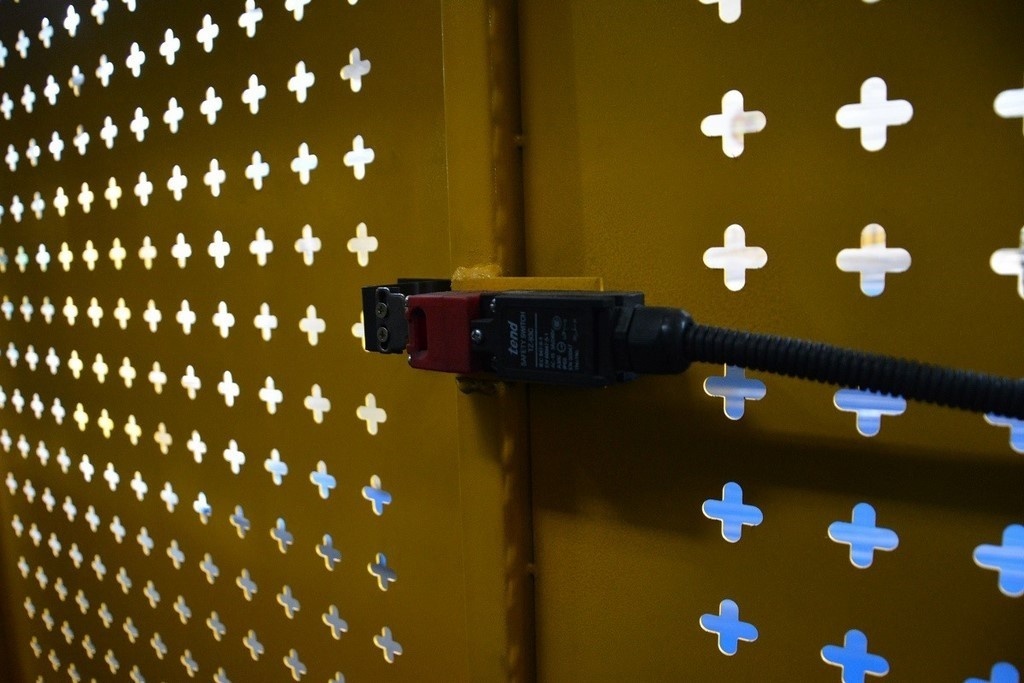

Концевой выключатель безопасности
Отключает питание станка в случае открытия задней стенки.

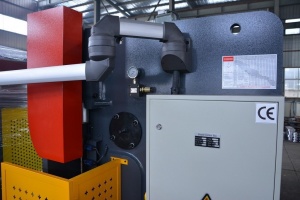

Синхронизация работы цилиндров через торсионный вал
T-образный паз на рабочем столе
Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.

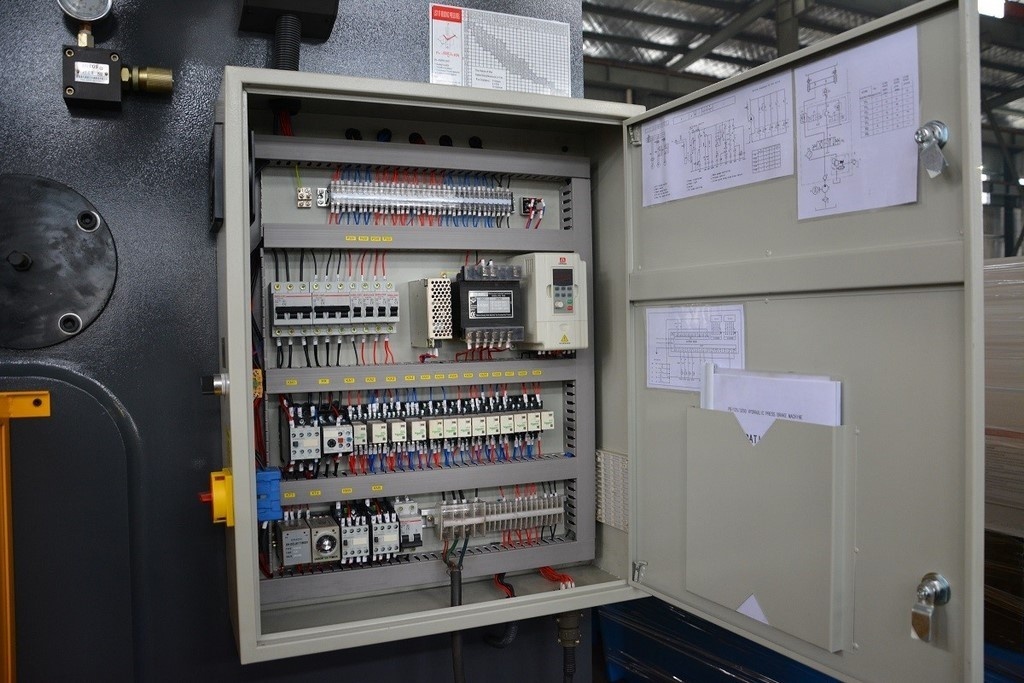

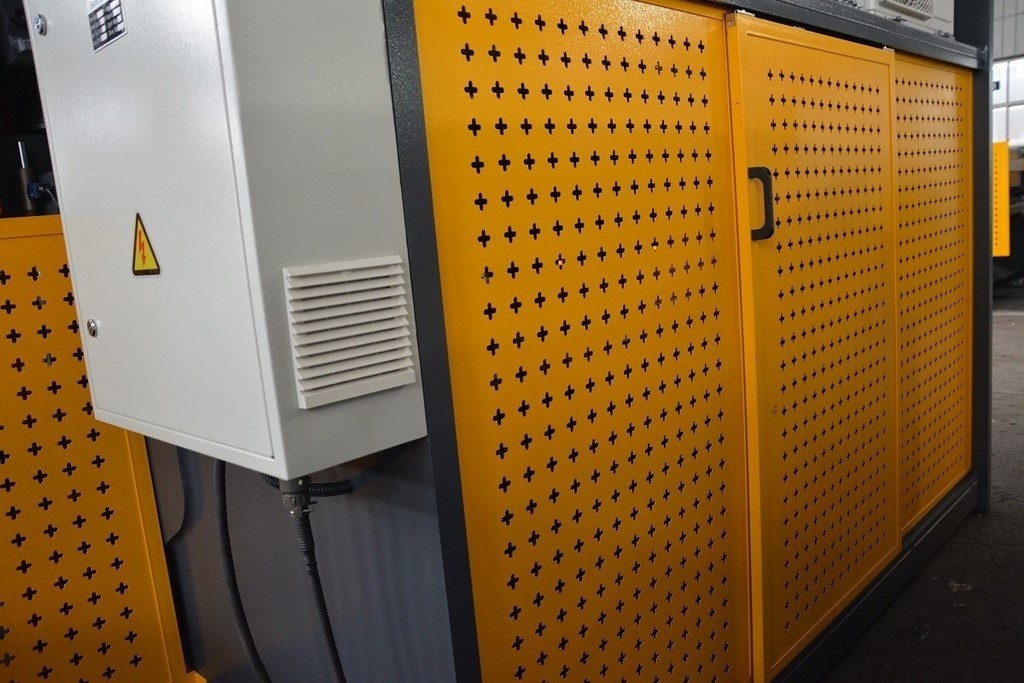

Электро-шкаф
Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider.

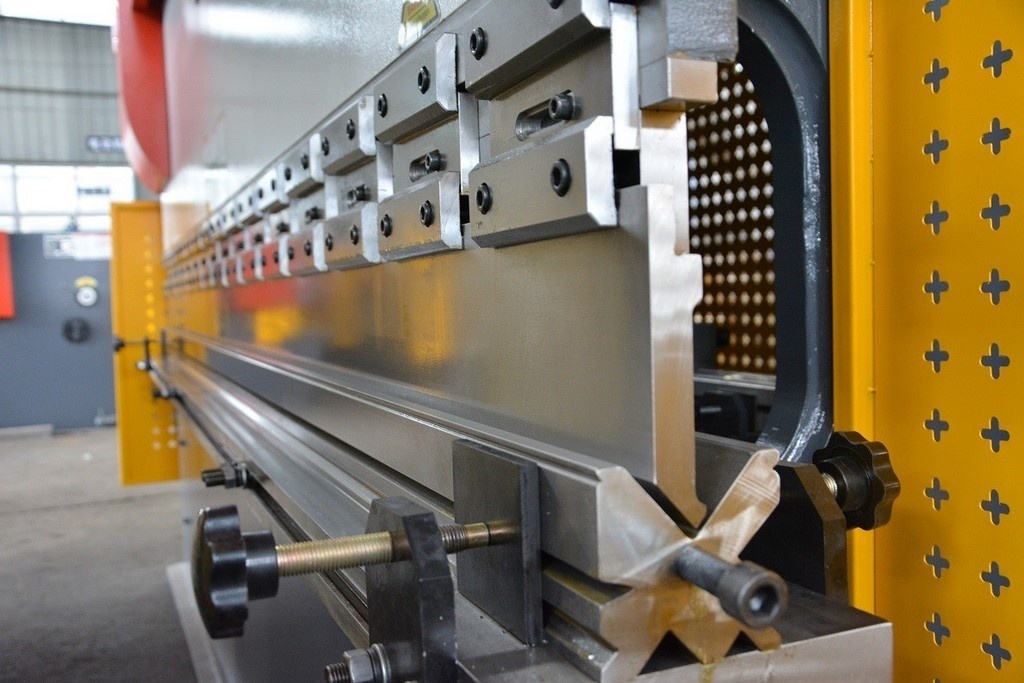

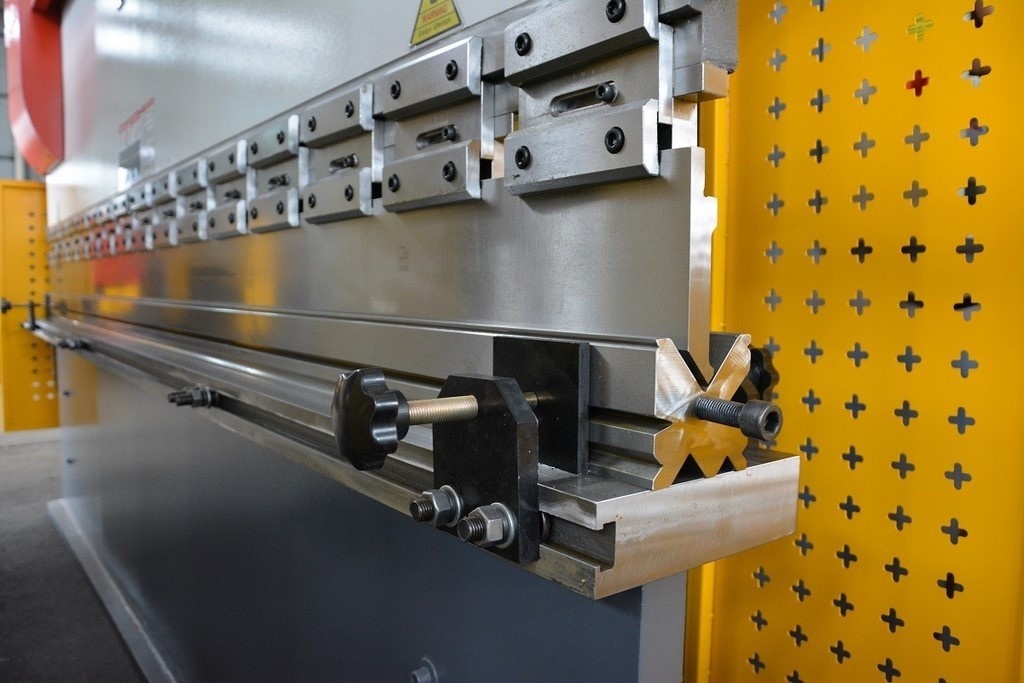

Стандартные матрица и пуансон
Верхний инструмент (Пуансон) имеет тип крепления AMADA-PromecamНижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица

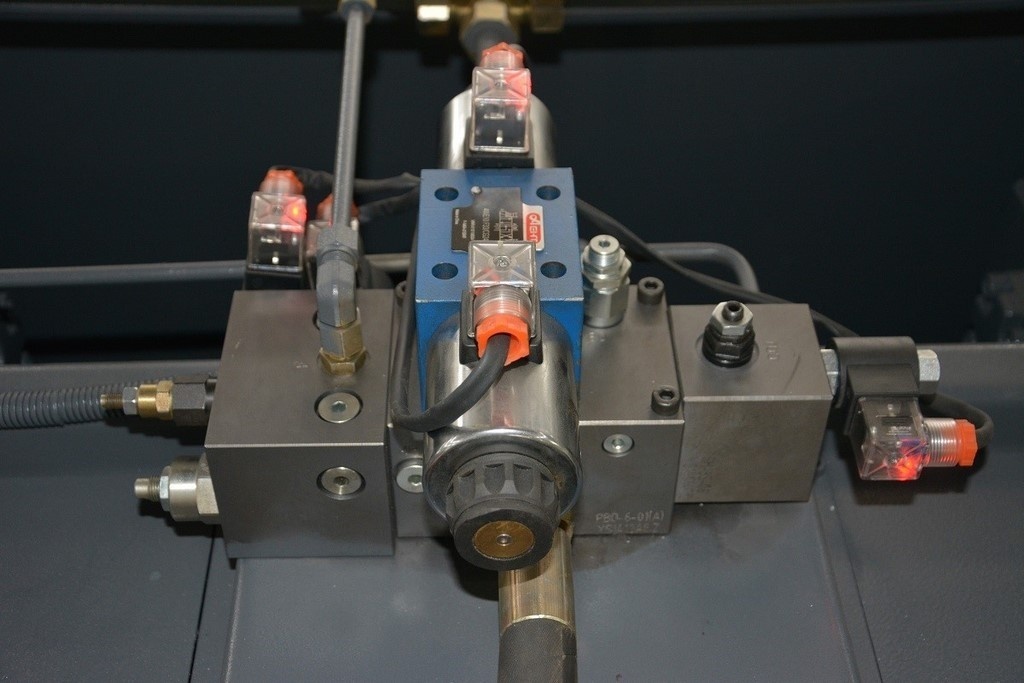

Гидравлическая система Bosch-Rexroth
Дополнительные опции
Бомбирование ручное
Позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины.
Закаленный инструмент
Закаленный инструмент существенно повышает ресурс.
Задний упор с линейными направляющими
Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.Получаемые изделия
| Технические характеристики гидравлического листогибочного пресса HPJ 2040 | |
| Усилие, тонн | 40 |
| Длина рабочего стола, мм | 2000 |
| Расстояние между колоннами, мм | 1650 |
| Глубина зева, мм | 200 |
| Ход пуансона | 100 |
| Расстояние между столом и траверсой, мм | 340 |
| Скорость рабочая/ обратного хода, мм/с | 10\80 |
| Мощность двигателя, кВт | 4 |
| Габариты, ДхШхВ, мм | 2155x1469x2000 |
| Вес, кг | 3300 |
