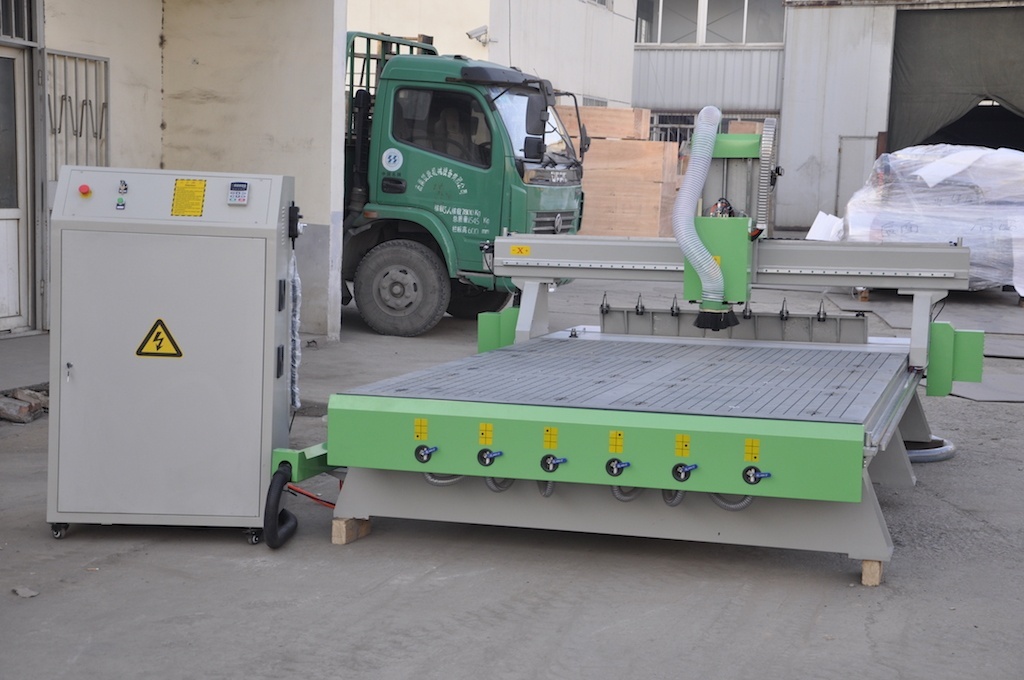

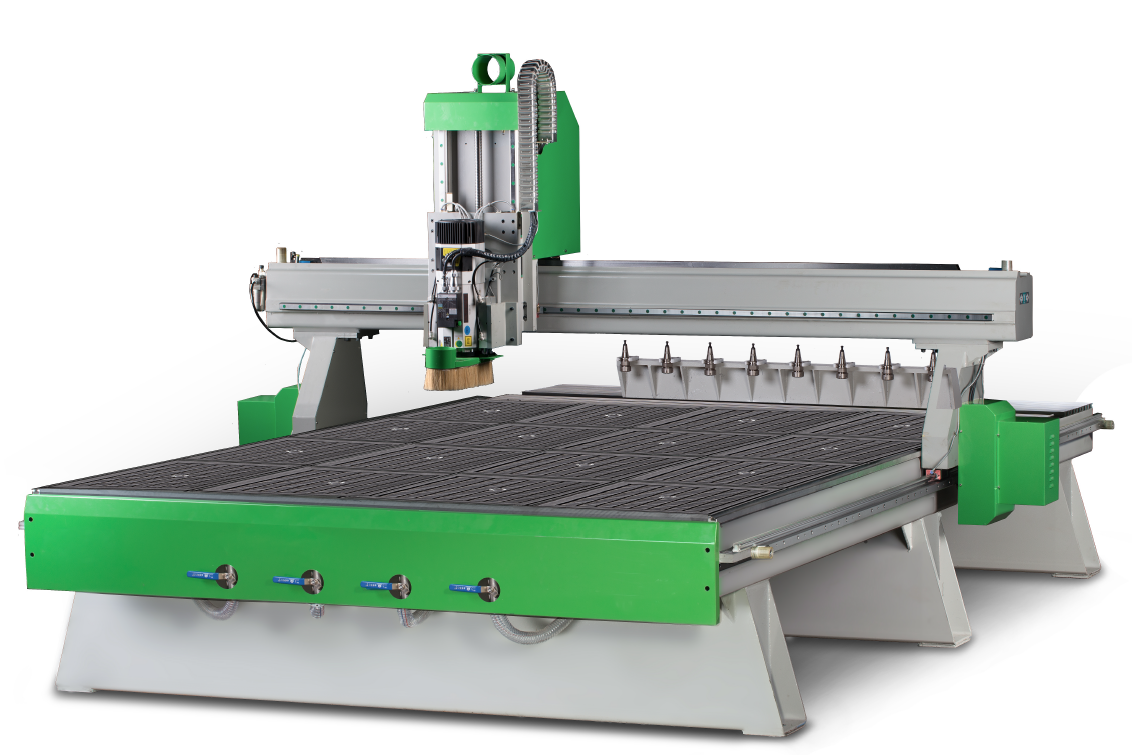

Фрезерный станок с ЧПУ RJ 1530 ATC
Детальное описание
Применение
Станки RJ 1530 АТС – являются фрезерными станками с ЧПУ с автоматической сменой инструмента, и предназначены для высокоскоростной обработки: дерева, ДСП, МДФ, фанеры, любые полистиролы, искусственный камень, акриловое стекло и оргстекло, модельный пластик. Данные станки используются для выполнения фрезерных работ на плоских заготовках, для гравировальных работ и резьбы по дереву. Автоматическая смена инструмента позволяет в автоматическом режиме менять инструмент, исключая человесеский фактор, тем самым повышая точность и скорость обработки.
Комплектация
Станок RJ 1530 – механическая часть | 1 шт |
5,5 кВт водяное. охл. (9 квт возд. охл. Опция) | 1 шт |
Щетка для шпинделя | 1 шт |
Электронный датчик измерения длины инструмента и высоты заготовки | 1 шт |
Шкаф электронного управления | 1 шт |
Пульт позиционирования | 1 шт |
Компрессор 50 л | 1 шт |
АСПИРАЦИОННАЯ УСТАНОВКА. 3 кВт | 1 шт |
Вакуумная станция 5,5 кВт | 2 шт |
Комплект соединительных кабелей :Data Cable, Power Cable, etc. | 1 комп |
Программное обеспечение NC-studio/DSP | 1 комп |
Патрон | 8 шт |
Начальный комплект фрез | 1 комп |
Цанга ER 32 | 1 комп |
Набор приспособлений для прижима заготовки | 1 комп |
ЗИП | 1 комп |
Особенности конструкции
Cварная жесткая станина
Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную термическую обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. За счет отсутствия вибрации достигается высокая точность обработкиВакуумный стол

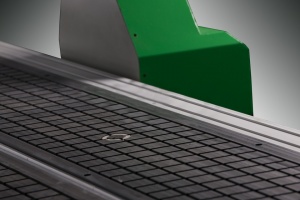

Позволяет быстро и неподвижно установить заготовку на рабочий стол за счет 2-х мощных вакуумных станций по 5,5 кВт. каждая. Это позволяет экономить время на установку. Также заготовку на стол можно крепить механически при помощи струбцин. Рабочий стол имеет 6 зон.Двухконтурный вакуумный насос 5,5 кВт (2 шт.)
Обеспечивает надежную фиксацию деталей, быстроту замены заготовок и долгий срок службы рабочего стола.Высокоточные направляющие

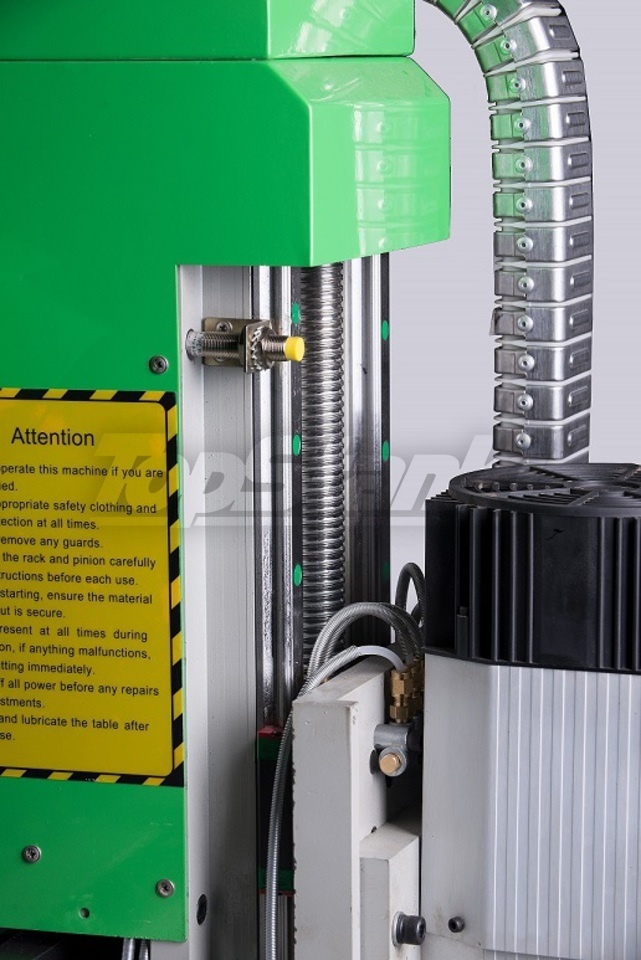

Станок по всем осям оснащен квадратными линейными направляющими и каретками фирмы HIWIN. Сечение направляющих 25 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность. Что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.Линейный магазин автоматической смены инструмента
Система автоматической смены инструмента с линейным магазином на 8 патронов. Повышает скорость обработки, отсутствие человеческого фактора, за счет чего повышается производительность станка в разы без потери точностных параметров.Система автоматической смазки
Позволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве.Высокоскоростной шпиндель

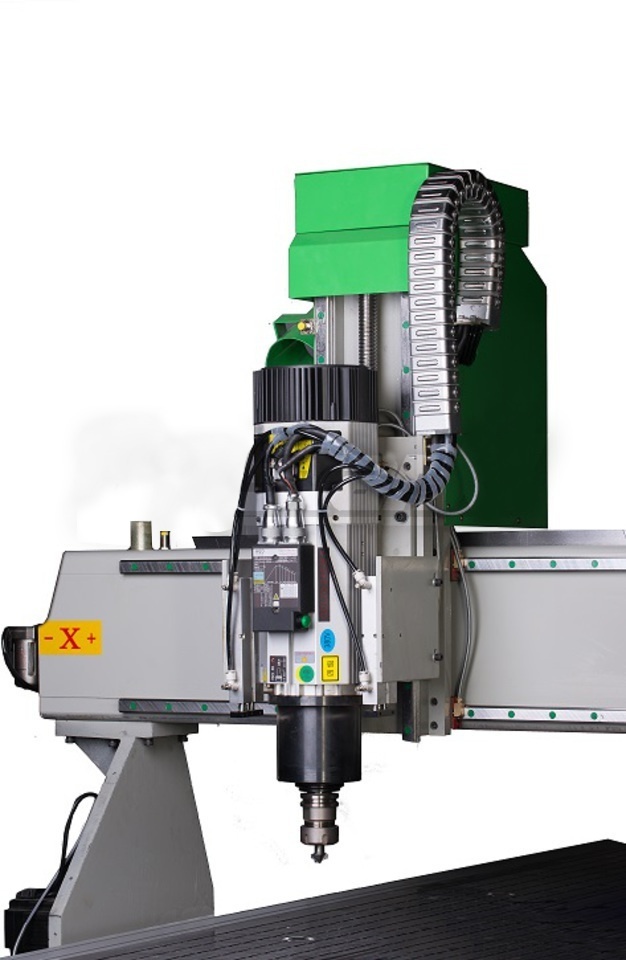

За счет высокой частоты вращения до 24 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Шпиндель охлаждается за счет водяного насоса.Отдельно стоящий электрошкаф
Электронный блок управления с комплектующими ведущих мировых производителей скомпонован в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий.Датчик измерения длины инструмента и высоты заготовки
Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работыСистема управления
Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы. Система обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Для установки необходимо установить Плату «NC STUDIO» в системный блок и подключить при помощи DATA кабеля со станкомАспирационная установка
Пылеулавливающий двух мешковый агрегат входит в комплектацию станка вместе с воздуховодами и аспирационным кожухом на шпиндель. Позволяет эффективно удалять стружку и пыль из зоны обработки.Компрессор
В комплектацию станка входит поршневой компрессор мощностью 3 кВт и ресивером на 50 литров. Компрессор необходим для автоматической системы инструмента.Дополнительные опции
Вакуумный стол и два вакуумных насоса по 5.5 кВт каждый
Позволяет быстро и неподвижно установить заготовку на рабочий стол за счет 2-х мощных вакуумных станций 5,5 кВт каждая. Это позволяет экономить время на установку. Также заготовку на стол можно крепить механически при помощи струбцин, для этого на столе есть Т-образный профиль.Серводвигатель «YASKAVA» (Япония)
Установленные на каждом узле (4шт.*0,85 Ват) для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя (до 0,01мм) при высокой скорости перемещения.Электрошпиндель 9 кВт с воздушным охлаждением (Китай)
Высокая частота вращения (до 24 000 об/мин) и увеличенная мощность 9 кВт дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и цветных металлов, пр. Китай.Электрошпиндель 9 кВт HSD (Италия)
Высокая частота вращения (до 18 000 об/мин) и увеличенная мощность 9 кВт дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и цветных металлов. В шпинделе установлены керамические подшипники рассчитанные на работу в тяжелых условиях.Система управления «SYNTEC» (Тайвань)
Одна из самых надежных систем управления. Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс.Технические характеристики фрезерного станка с ЧПУ RJ 1530 ATC | |
Рабочая зона (X*Y*Z) | 1500х3000х300 мм. |
Высота координаты Z | 300 мм. |
Направляющие X, Y, Z | H 25 HIWIN. |
Магазин для инструмента | Линейный тип, 8 мест |
Воздушный компрессор | 3 кВт. 50 литров |
Двигатель привода X,Y, Z | Серво-гибридные моторы |
Мощность Двигателя привода X,Y, Z | 850 Ват х 4 |
Шпиндель: | 9 квт Китай (9 HSD Опция) кВт. |
Охлаждения шпинделя: | Воздушное |
Частота вращения шпинделя | 0-18000 об/мин |
Цанга | ER 32 |
Станина | Станина изготовлена из толстостенного стольного профиля |
Стол | Вакуумный Стол, 6 зон с возможностью мех. прижима |
Вакуумный насос |
5,5 кВт 2 шт. |
Система смазки | Централизованная |
Дискретность перемещения позиционера | 0,006 мм |
Точность позиционирования | ± 0.05 мм |
Точность повторного позиционирования | ± 0.05 мм |
Скорость позиционирования | до 50 м/мин |
Макс. скорость перемещения (холостой ход) | до 50 м/мин |
Макс. скорость фрезерования | до 25 м/мин |
Система управления – тип СЧПУ | DSP (USB)/ NC Studio |
Команды управляющих программ | G code |
Напряжение питания | 380V |
Потребляемая мощность | 17 кВт |
Габариты станка | 4900х2350х1400 мм |
Масса станка | 2100 кг. |
